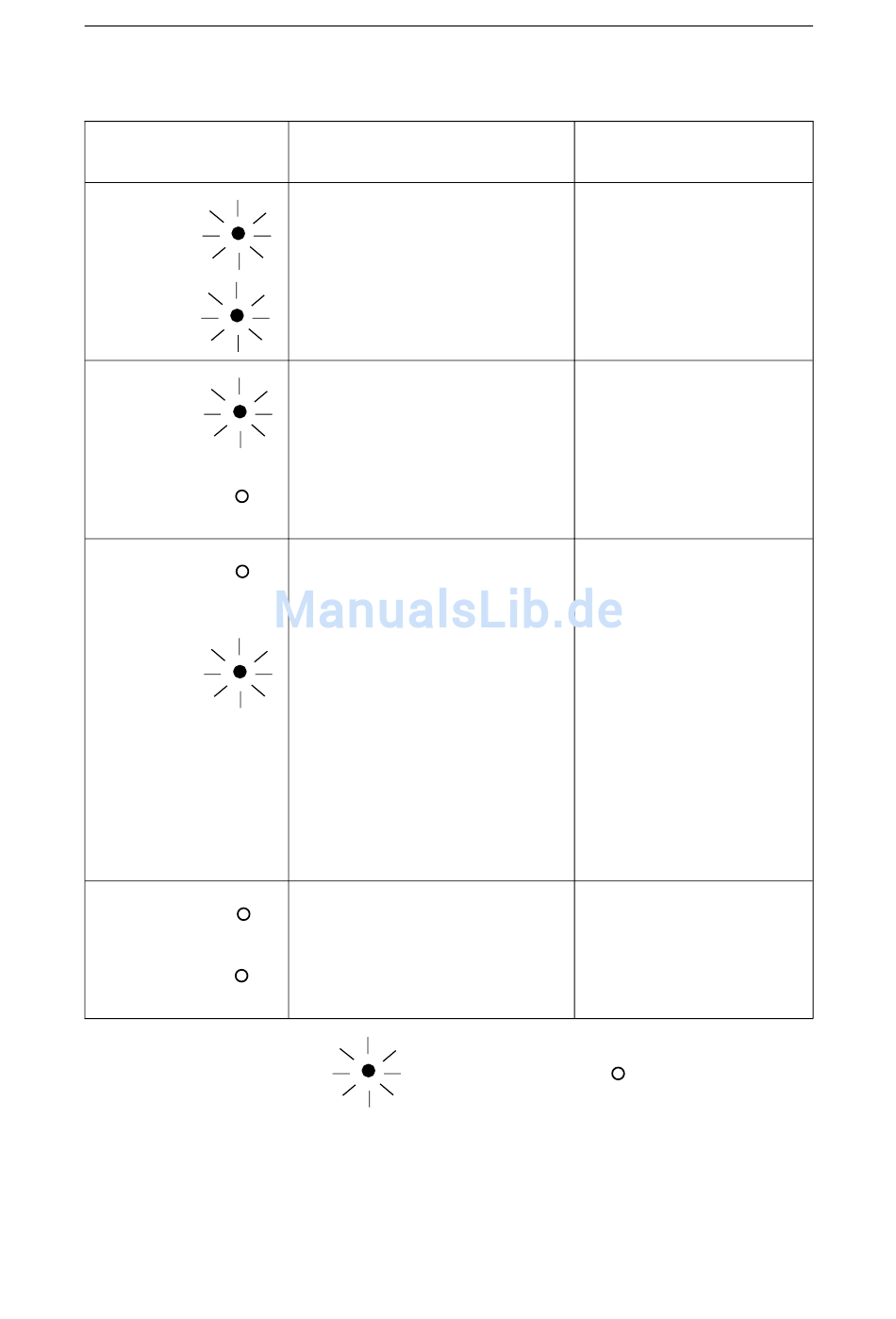

LED-Anzeigen bei PG-Betrieb auf SI 1 und SI 2
LED SI 1
LED SI 2
LED SI 1
LED SI 2
LED SI 1
LED SI 2
LED SI 1
LED SI 2
CPU 928B/CPU 948 Kommunikation
C79000-B8500-C277-01
Schnittstelle SI 1
Schnittstelle SI 2
An beiden Schnittstellen ist keine
Kommunikation möglich
Hardwarefehler oder Fehler im
Firmware-EPROM
SI 1:
Keine Kommunikation möglich
Hardwarefehler oder Fehler im
Firmware-EPROM
SI 2:
Schnittstelle ist initialisiert und
betriebsbereit
SI 1:
Schnittstelle ist initialisiert und
betriebsbereit
SI 2:
Keine Kommunikation möglich
Falsches Modul gesteckt
oder
DX 2 für Rechnerkopplung parametriert
und PG-Modul oder kein Modul
gesteckt
oder
Hardwarefehler oder Fehler im
Firmware-EPROM
Beide Schnittstellen sind initialisiert
und betriebsbereit
LED AN
Übersicht CPU 928B und CPU 948
Abhilfe
Tauschen Sie die Baugruppe.
Tauschen Sie die Baugruppe.
Bauen Sie das PG-Modul ein.
Parametrieren Sie den DX 2
korrekt, bauen Sie das richtige
Modul ein.
Tauschen Sie die Baugruppe.
LED AUS
