Einführung "offener Treiber"

SEND-Auftrag (Modus 4)

Partner-SEND-Auftrag
(Modus 1 bis 3)
6 - 12
Die CPU 928B/CPU 948 ist aktiv - sie sendet Daten an ein Ausgabege-
rät. Das Ausgabegerät ist passiv - es empfängt die Daten.
CPU 928B/CPU 948
Datenquelle, aktiv

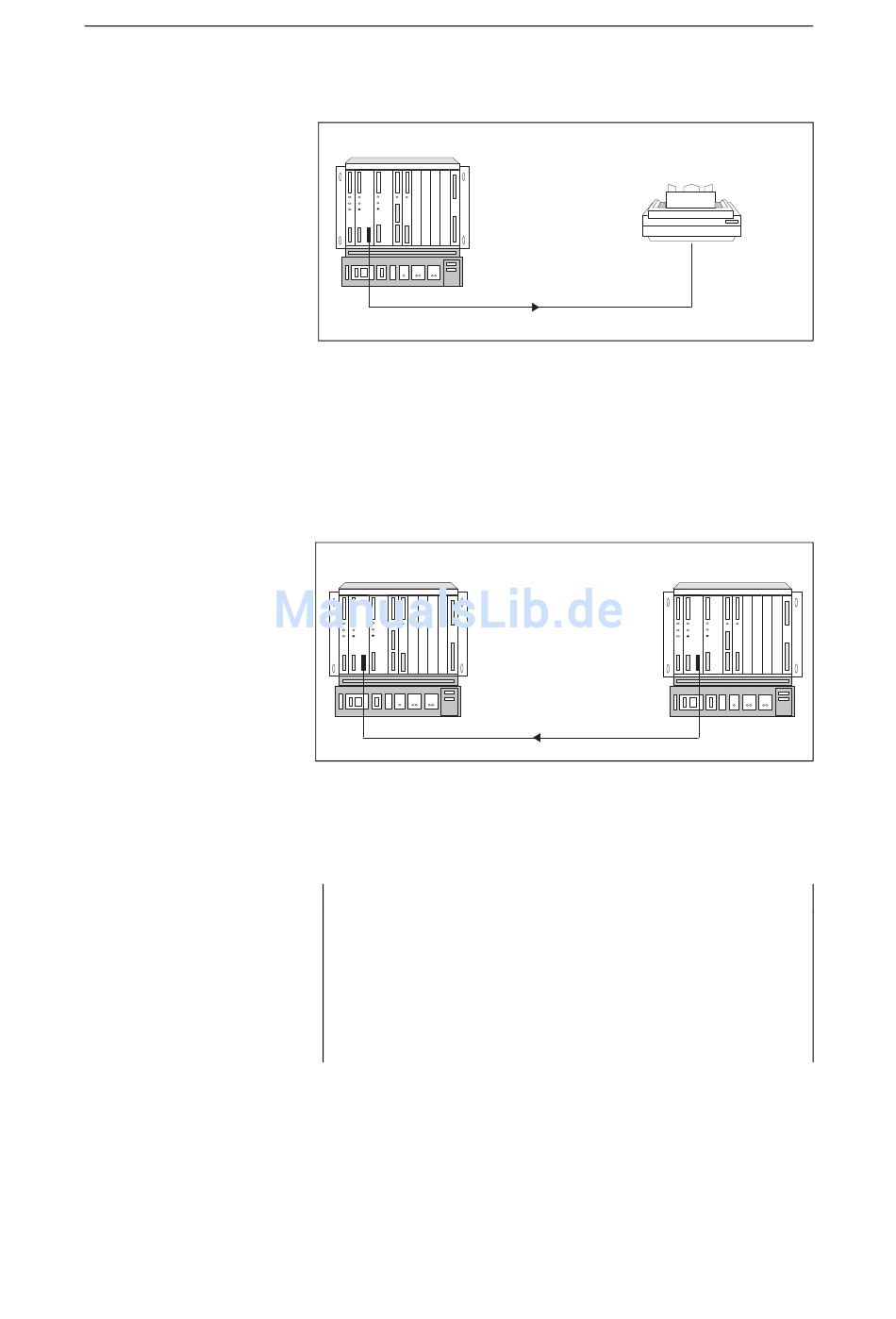

Bild 6-3 Beispiel für einen SEND-Auftrag im Modus 4 mit einem Drucker
als Ausgabegerät
Der Partner ist aktiv - er sendet Daten zur CPU 928B bzw. CPU 948.
Die CPU 928B/CPU 948 ist passiv - sie empfängt die Daten.
CPU 928B/CPU 948
Datenziel, passiv
Bild 6-4 Beispiel für einen Partner-SEND-Auftrag mit einer zweiten
CPU 928B/CPU 948 als Koppelpartner
Hinweis
Ein Vollduplexbetrieb (gleichzeitiges Senden und Empfangen)
wird unterstützt.
Die Datenübertragung erfolgt stets in beide Übertragungs-
richtungen unabhängig (im Vollduplexverfahren) von der Daten-
endeinrichtung bis zum Anwenderprogramm. Eine Betriebsart mit
automatischem Echo eintreffender Zeichen wie bei einem Halb-
duplexbetrieb ist nicht vorgesehen.
Ausgabegerät (Drucker)
Datenziel, passiv
Daten
Daten
CPU 928B/CPU 948 Kommunikation
. . . .
. . . . . .
Partner (CPU 928B/CPU 948)
Datenquelle, aktiv
