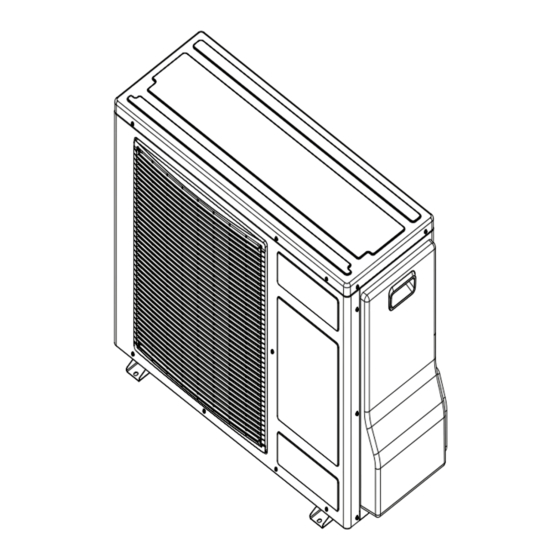

Bosch Compress 3400i AWS Installationsanleitung
Außeneinheit luft-wasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für Compress 3400i AWS:
- Installationsanleitung (56 Seiten) ,
- Bedienungsanleitung (28 Seiten) ,
- Installationsanleitung (48 Seiten)
Verwandte Anleitungen für Bosch Compress 3400i AWS
Inhaltszusammenfassung für Bosch Compress 3400i AWS

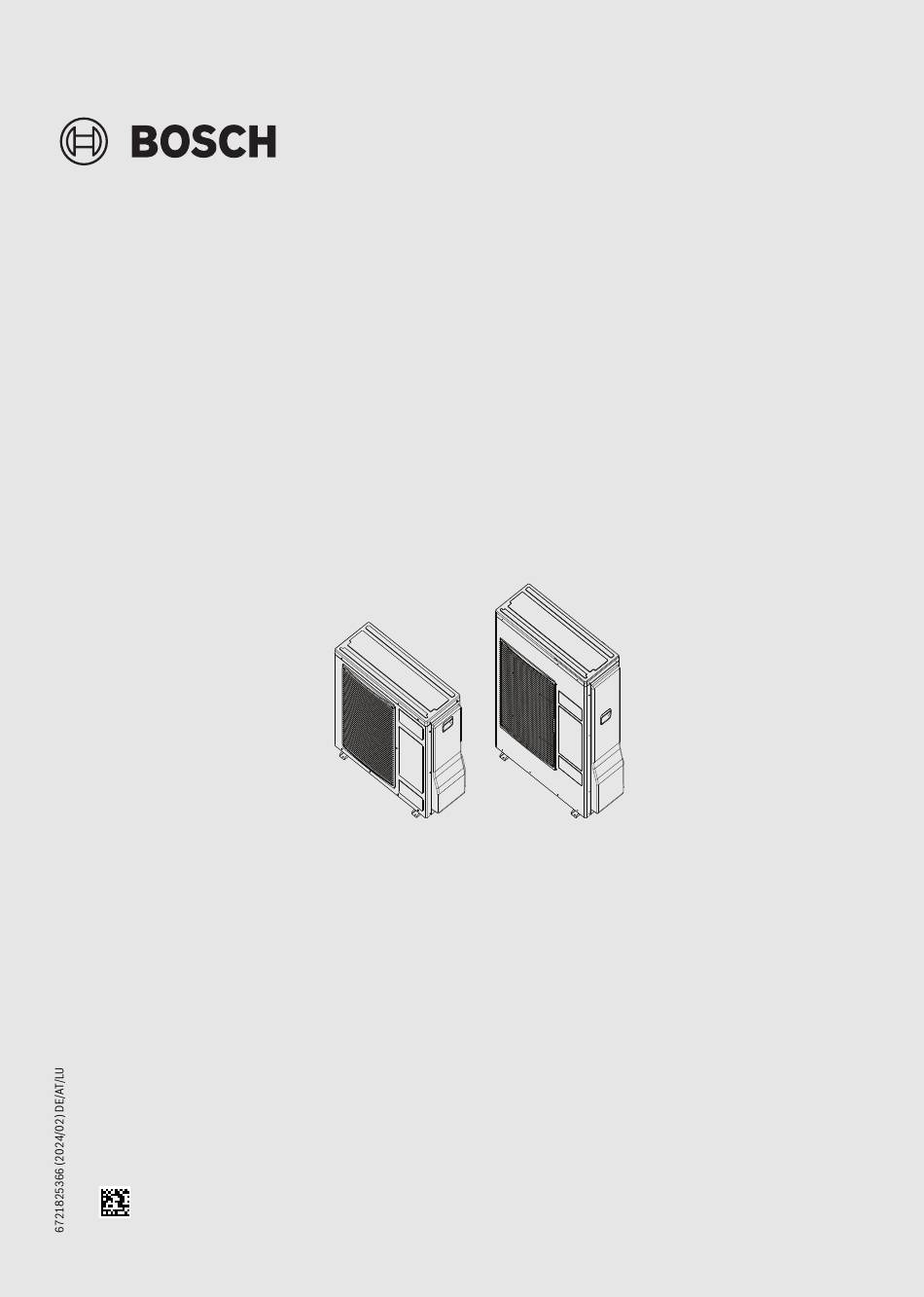

- Seite 1 Installationsanleitung Außeneinheit Luft-Wasser-Wärmepumpe Compress 3400i AWS CS3400iAWS 4 OR-S | CS3400iAWS 6 OR-S | CS3400iAWS 8 OR-S | CS3400iAWS 10 OR-S...
- Seite 2 Technische Daten ........19 Technische Daten von CS3400iAWS 4-10 OR-S ..19 Betriebsbereich der Außeneinheit ....21 Compress 3400i AWS – 6721825366 (2024/02)
- Seite 3 Diese Installationsanleitung richtet sich an Fachkräfte für Gas- und Was- HÜbergabe an den Betreiber serinstallationen, Heizungs- und Elektrotechnik. Alle Anweisungen müs- Weisen Sie den Betreiber bei der Übergabe in die Bedienung und die Betriebsbedingungen der Heizungsanlage ein. Compress 3400i AWS – 6721825366 (2024/02)
- Seite 4 OR-S Die Außeneinheit CS3400iAWS ist für den Anschluss an die Inneneinhei- Gummibeilagen (4 Stück) ten AWS E, AWS B und AWS M vorgesehen. Adapter von 5/8" auf 1/2" zur Verwendung am Anschluss der In- Compress 3400i AWS – 6721825366 (2024/02)
- Seite 5 Energiemenge kann die Zusatzheizung zur vollständigen Abtauung ver- wendet werden. Außeneinheit CS3400iAWS 4 OR-S Minimal Empfehlenswert Fußboden/Gebläse- 13 l 35 l konvektoren Heizkörper 13 l Mindestdurchfluss 15 l/min Tab. 4 Mindestvolumen und -durchfluss für die Außeneinheit CS3400iAWS 4 OR-S Compress 3400i AWS – 6721825366 (2024/02)
- Seite 6 Produktbeschreibung Abmessungen des Außeneinheitsmodells CS3400iAWS 4 OR-S 0010036139-001 Bild 2 Abmessungen der Außeneinheit CS3400iAWS 4 OR-S Wartungshahn Flüssigkeitsseite Wartungshahn Gasseite Füße zur Verankerung Compress 3400i AWS – 6721825366 (2024/02)
- Seite 7 Abmessungen des Außeneinheitsmodells CS3400iAWS 6 OR-S, CS3400iAWS 8 OR-S und CS3400iAWS 10 OR-S 0010036142-001 Bild 3 Abmessungen des Außeneinheitsmodells CS3400iAWS 6 OR-S, CS3400iAWS 8 OR-S und CS3400iAWS 10 OR-S Wartungshahn Flüssigkeitsseite Wartungshahn Gasseite Füße zur Verankerung Compress 3400i AWS – 6721825366 (2024/02)
- Seite 8 0010035828 -003 Bild 4 Mindestabstände (mm) [1] Vorderansicht [2] Draufsicht 0010036813-001 [3] Draufsicht mit Schallschutzhaube (gestrichelte Linie) [a] Lufteinlass Bild 5 Verpackung mit Angabe zum Schwerpunkt [b] Luftauslass [*] Empfohlen in Regionen mit starkem Schneefall Compress 3400i AWS – 6721825366 (2024/02)
- Seite 9 90° zu Windrichtung liegt. Wenn nötig Barriere vor Gerät errich- Gummibeilagen ten, um es vor extremem Wind zu schützen. Mutter ▶ Schutzdach über Außeneinheit errichten, um sie vor Regen oder Bolzen Schnee zu schützen. Darauf achten, Luftstrom um Gerät nicht einzu- schränken. Compress 3400i AWS – 6721825366 (2024/02)
- Seite 10 [C] Außeneinheit mit Wandkonsolen verschrauben Sicherstellen, dass Wandstärke über 20 cm beträgt und gesamte Last tragen kann. Nicht an Wand in Leichtbauweise installieren. Falls Außeneinheit durch Leiter zugänglich ist, Außeneinheit nicht höher als 3 m über Boden installieren. Compress 3400i AWS – 6721825366 (2024/02)
- Seite 11 ▶ Kältemittel nicht an Haut oder in Augen gelangen lassen. heit müssen für Wartungszwecke zugänglich sein. ▶ Raum sofort lüften. Zur Minimierung von Leistungsverlusten und Energieverschwendung: ▶ Bewegung von Rohren gering halten sowie scharfe Winkel und Dre- hungen soweit möglich vermeiden. Compress 3400i AWS – 6721825366 (2024/02)
- Seite 12 Vor Beginn der Rohrverlegung müssen die Rohre vorbereitet werden. Inneneinheit Dafür benötigen Sie einen Rohrschneider und ein geeignetes Bördel- Außeneinheit werkzeug. Rohrlänge Im Folgenden wird die Vorbereitung der Rohre für die Installation be- Rohrsteigung schrieben. Ölabscheider/Ölhebebogen Compress 3400i AWS – 6721825366 (2024/02)
- Seite 13 Für den Anschluss der Rohre von der Außen- zur Inneneinheit ist unter Umständen eine Bohrung in der Wand nötig. Dafür Bohrung mit Durch- messer von 60 mm vorsehen. Nach der in Kapitel 5.2.3 beschriebenen Vorbereitung können Sie die Rohre an der Außeneinheit anschließen. Compress 3400i AWS – 6721825366 (2024/02)
- Seite 14 Typschild der Außeneinheit angegeben ist. Inneneinheit ▶ Prüfen, ob der Druck nach 10 Minuten unverändert ist. ▶ Stickstoff einlassen, bis der Nenndruck erreicht ist. ▶ Prüfen, ob der Druck nach mindestens 1 Stunde unverändert ist. ▶ Stickstoff ablassen. Compress 3400i AWS – 6721825366 (2024/02)
- Seite 15 Außeneinheit kann zu einer Aufheizung und zu Bränden am Anschluss ▶ Beschädigte Stromversorgungskabel dürfen nur von qualifiziertem führen. Personal getauscht werden. ▶ Angegebenes Kabel verwenden, sicher anschließen und durch Klem- men sichern, sodass keine Außenkräfte auf elektrischen Anschluss wirken können. Compress 3400i AWS – 6721825366 (2024/02)
- Seite 16 Außen- und Inneneinheit sind über eine Kommunikationsleitung, CAN- BUS, miteinander verbunden. Als Verlängerungskabel außerhalb des Geräts ist ein LIYCY-Kabel (TP) 3 x 0,75 mm (oder gleichwertig) geeignet. Alternativ können für den Gebrauch im Freien zugelassene Twisted-Pair-Kabel verwendet Compress 3400i AWS – 6721825366 (2024/02)
- Seite 17 CAN high Bedienungsanleitung zu späterer Benutzung aufbewahrt werden soll- CAN low Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten.
- Seite 18 Schmutz- und Staubablagerungen auf der Außenseite des Verdampfers oder den Aluminiumlamellen müssen entfernt werden. Bild 22 Armband Die Schäden sind meistens nicht sofort erkennbar. Eine Leiterplatte kann bei der Inbetriebnahme einwandfrei funktionieren und Probleme Compress 3400i AWS – 6721825366 (2024/02)
- Seite 19 Bördelanschluss 1/4" & 5/8" 1/2" Kältemitteltyp Kältemittel-Füllmenge Tonne 0,743 0,878 Luft- und Geräuschdaten Nomineller Luftvolumenstrom 1800 2600 Schalldruckpegel bei 1 m Abstand dB(A) Schallleistung dB(A) Max. Schallleistung – Tag dB(A) Max. Schallleistung - Nacht (geräuscharmer Betrieb) dB(A) Compress 3400i AWS – 6721825366 (2024/02)
- Seite 20 (A) Nacht >3 m dB (A) <3 m dB (A) 1) Wärmepumpe mehr als 3 m von der Wand 2) Wärmepumpe näher als 3 m von der Wand Tab. 10 Detaillierte Schalldruckpegel Wärmepumpe (Einphasenstrom) Compress 3400i AWS – 6721825366 (2024/02)
- Seite 21 T1 [°C] 0010035472-001 Bild 23 Betriebsbereich der Wärmepumpe im Kühlbetrieb [T0] Vorlauftemperatur [T1] Außentemperatur T0 [°C] T1 [°C] 0010035494-001 Bild 24 Betriebsbereich der Wärmepumpe im Heizbetrieb ohne Zusatz- heizung [T0] Vorlauftemperatur [T1] Außentemperatur Compress 3400i AWS – 6721825366 (2024/02)
- Seite 22 Bild 25 Diagramm Kältekreis Inneneinheit [18] Ölkapillarrohr Außeneinheit Plattenwärmetauscher Saugakkumulator Kompressor Ölabscheider 4-Wege-Ventil Wartungshahn Wartungsanschluss [10] Rippenrohrwärmetauscher [11] Ventilator und Motor [12] Filter [13] Elektronisches Expansionsventil [14] Wasserkreis [15] Kältekreis [16] Heizbetrieb [17] Kühlbetrieb Compress 3400i AWS – 6721825366 (2024/02)
- Seite 23 Tab. 12 An die Außeneinheit angeschlossene Fühler Schaltplan 9.4.1 Schaltplan von CS3400iAWS 4 OR-S WARNUNG Stromschlag! Arbeiten an elektrischen Bauteilen können zu Stromschlägen führen. ▶ Bei leuchtenden LEDs keine elektrischen Arbeiten ausführen und nach Ausschalten mindestens eine Minute warten. Compress 3400i AWS – 6721825366 (2024/02)
- Seite 24 Schaltplan von CS3400iAWS 6 OR-S, CS3400iAWS 8 OR-S und CS3400iAWS 10 OR-S WARNUNG Stromschlag! Arbeiten an elektrischen Bauteilen können zu Stromschlägen führen. ▶ Bei leuchtenden LEDs keine elektrischen Arbeiten ausführen und nach Ausschalten mindestens eine Minute warten. Compress 3400i AWS – 6721825366 (2024/02)
- Seite 25 [- - -] Optional Angaben zum Kältemittel Dieses Gerät enthält fluorierte Treibhausgase als Kältemittel. Die An- gaben zum Kältemittel entsprechend der EU-Verordnung Nr. 517/2014 über fluorierte Treibhausgase finden Sie in der Bedienungsanleitung des Geräts. Compress 3400i AWS – 6721825366 (2024/02)
