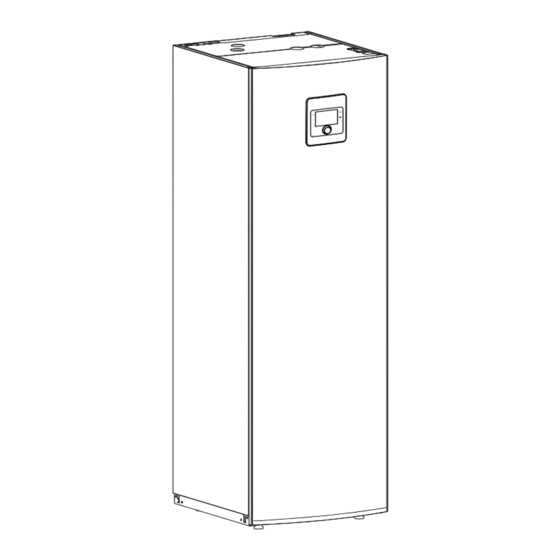

Bosch Compress 3400i AWS Installationsanleitung

Bosch Compress 3400i AWS Installationsanleitung

Inneneinheit für luft-/wasserwärmepumpe
Vorschau ausblenden Andere Handbücher für Compress 3400i AWS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

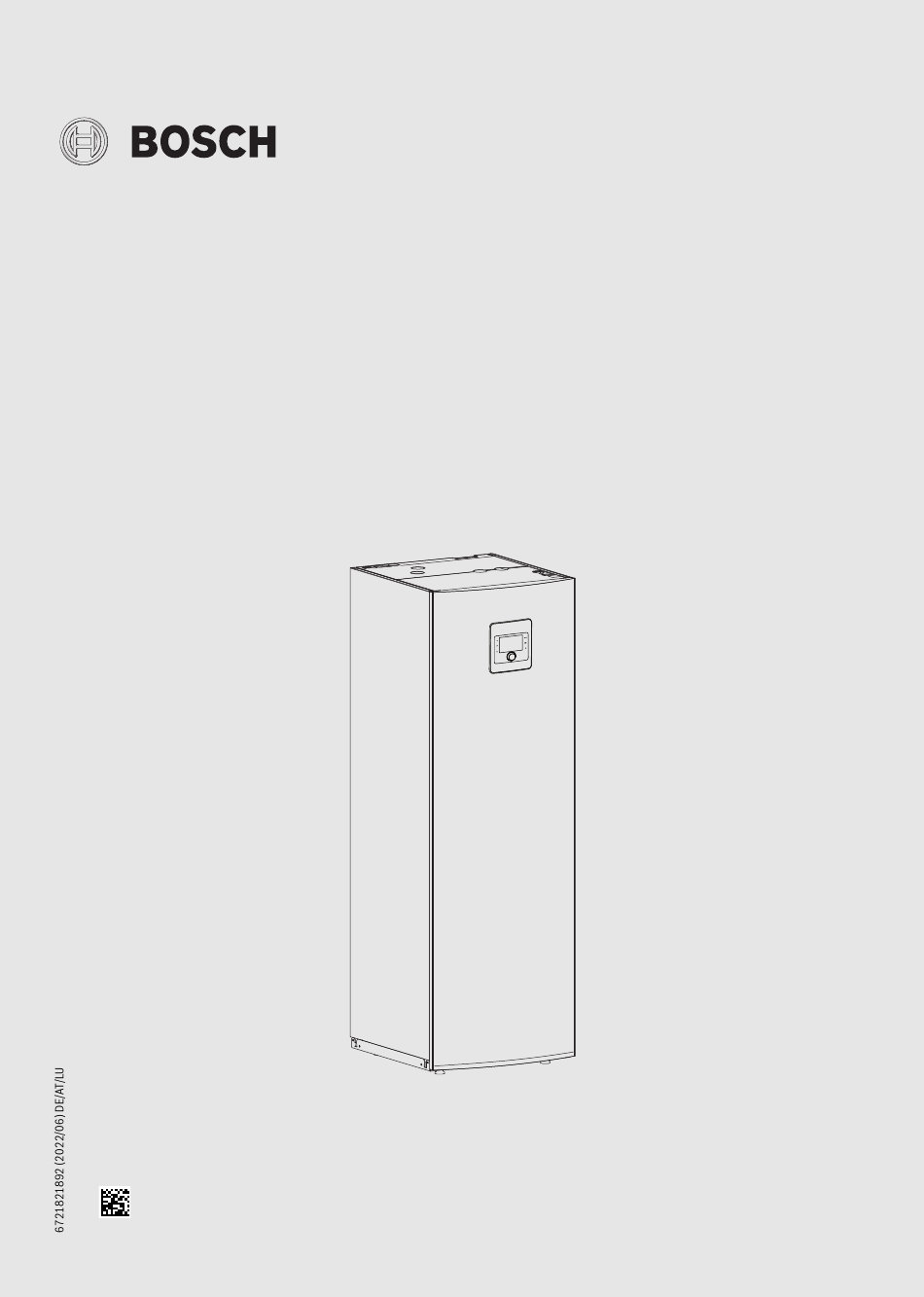

Installationsanleitung
Inneneinheit für Luft-/Wasserwärmepumpe
Compress 3400i AWS
CS3400iAWS 10 M

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Compress 3400i AWS

Inhaltszusammenfassung für Bosch Compress 3400i AWS

  • Seite 1 Installationsanleitung Inneneinheit für Luft-/Wasserwärmepumpe Compress 3400i AWS CS3400iAWS 10 M...

  • Seite 2: Inhaltsverzeichnis

    Inspektion ......... . 24 Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    über 60 °C erreichen und sollten während führt werden. des Betriebs des Gerätes nicht berührt werden. Die Bei Betrieb Anweisungen in Handbuch befolgen. Rohrleitungen müssen mit geeigneter Isolierung ver- sehen werden. Tab. 2 Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 4: Kältemittel

    Gase bilden und zu Bränden führen. ▶ Keine anderen Stoffe als angegebenes Kältemittel in Kältekreis gelangen lassen. ▶ Vor Betrieb von Kompressor sicherstellen, dass Käl- temittelleitungen angeschlossen sind. ▶ Bitte beachten, dass Kältemittel möglicherweise geruchlos ist. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 5: Vorschriften

    Wenn diffusionsoffene Rohre installiert werden, ist eine Systemtren- rungen nung mithilfe eines Wärmetauschers notwendig. Eine schlechte Heizwasserqualität fördert die Schlamm- und Kalkbil- dung. Dies kann zu Funktionsstörungen und Beschädigungen des Wär- metauschers in der Wärmepumpe führen. Gemäß der aktuellen Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 6: Produktbeschreibung

    Anschluss an die Außeneinheit vorgesehen. Außentemperaturfühler Kombinationsmöglichkeiten von Inneneinheiten mit anderen Außenein- Brücken für 1-Phasen-Installation heiten: Pressfitting Ø 22 für WW (Warmwasser) Sicherheitsgruppe AWS M CS3400iAWS CS3400iAWS 10 M CS3400iAWS 4 OR-S CS3400iAWS 10 M CS3400iAWS 6 OR-S Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 7: Konformitätserklärung

    Bei einer Außentemperatur von weniger als etwa –20 °C oder mehr als etwa 45 °C wird die Außeneinheit automatisch ausgeschaltet und kann keine Wärme produzieren. In diesem Fall übernimmt der integrierte elek- trischer Zuheizer der Inneneinheit den Heiz- und Warmwasserbetrieb. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 8: Produktübersicht

    Vorlauf zum Heizsystem Kältemittel zur Außeneinheit (flüssig) Kabelkanal für Stromkreiskabel (230 V/400 V) [10] Trinkwasseranschluss (kalt) [11] Anschluss Warmwasser (WW) [12] Kältemittelzulauf von der Außeneinheit (Gas) [13] Kabeldurchführung für Connect-Key K 30 RF (Zubehör) Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 9: Produktabmessungen Und Mindestabstände

    50 mm erforderlich. Die Aufstellung erfolgt vorzugsweise vor einer Außen- oder einer gedämmten Zwischenwand. 1800 > 0010035878-001 Bild 5 Abmessung (mm) 0010039955-01 Bild 4 Mindestabstand (mm) 10040235-001 Bild 6 Anschlussabmessungen, Ansicht von oben Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 10: Anschlussabmessungen

    • Niederspannungsleitungen müssen mit einem Mindestabstand von 100 mm zu spannungsführenden Leitungen 230 V verlegt werden. ▶ Anschlussrohre für Heizungsanlage und Kalt-/Warmwasser bis zum Installationsort der Inneneinheit verlegen. ▶ Mitgelieferte Stellfüße montieren und ausrichten, sodass die Innen- einheit waagrecht steht. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 11: Mindestvolumen Und -Durchfluss Der Heizungsanlage

    Staub, Fremdkörper und Feuchtigkeit in den Kältemittelleitungen kön- nen zur Beeinträchtigung der Ölqualität oder zum Kompressorausfall führen. ▶ Wiederverwendbare Restlängen der Kältemittelleitungen nach dem Abtrennen sofort wieder verschließen. ▶ Kältemittelleitungen mit Stickstoff reinigen. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 12: Transport Und Lagerung

    über die Bedieneinheit vornehmen ( Anleitung der Bedien- einheit). 15.Überprüfen, ob alle Fühler angemessene Werte zeigen (Kapitel 11.6). 16.Partikelfilter überprüfen und reinigen. 17.Funktionsweise der Heizungsanlage nach dem Betriebsstart über- prüfen ( Anleitungen der Bedieneinheit). Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 13: Anschluss

    ▶ Montieren Sie die Sicherheitsgruppe am T-Stück mit der mitgeliefer- ten Unterlegscheibe (A). Zum Anschluss der Kältemittelrohre siehe Handbuch der Außeneinheit. ▶ Beide Baugruppen auf das Gerät aufsetzen und festziehen (B). ▶ Schließen Sie die Heizkreisrohre an das Gerät an (B). Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 14: Inneneinheit An Die Heizanlage, Die Außeneinheit Und Warmwasser Anschließen

    Die PC0-Umwälzpumpe (in CS3400iAWS 10 M integriert) verfügt über eine PWM-Steuerung (drehzahlgesteuert). Die Pumpeneinstellungen werden an der Bedieneinheit der Inneneinheit entsprechend der jeweili- gen Heizungsanlage vorgenommen ( Anleitung der Bedieneinheit). Die Einstellung der Pumpengeschwindigkeit erfolgt automatisch, sodass ein optimaler Betrieb erreicht wird. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 15: Heizungsumwälzpumpe (Pc1)

    Bild 10 Inneneinheit mit integriertem elektrischem Zuheizer und Heizungsanlage 1. Spannungsversorgung von Inneneinheit und Außeneinheit unterbre- 2. Sofern nicht bereits geöffnet, die Drehkappe des automatischen Ent- chen. lüftungsventils VL1 öffnen, um die automatische Entlüftung zu akti- vieren. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 16: Elektrischer Anschluss

    ▶ Beim Wechsel der Leiterplatte die Farbcodierung beachten. Zum Verlängern von Temperaturfühlerleitern folgende Leiterdurchmes- ser verwenden: • Bis 20 m Kabellänge: 0,75 bis 1,50 mm • Bis 30 m Kabellänge: 1,0 bis 1,50 mm Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 17: Anschluss Der Inneneinheit

    Entriegeln des Überhitzungsschutzes Terminals Halt für Kabelbinder Schütze (K1, K2, K3) für die Ansteuerung des elektrischen. Zu- heizers Kabelkanal für Stromkreiskabel (230 V) Signalstromkreiskabel und Leistungsstromkreiskabel dürfen nicht in derselben Kabeldurchführung oder demselben Kabelkanal liegen. Compress 3400i AWS – 6721821892 (2022/06)
  • Seite 18 Anmerkung zu Eingang I1 (Anschluss 13, 14) und I4 (Anschluss 15, 16). Kontakt auf dem Bauteil oder Relais, das an diesen Eingang angeschlos- sen ist, muss für 5 V und 1 mA geeignet sein. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 19: Can-Bus

    Die maximal zulässige Kabellänge beträgt 30 m. Der Can-BUS Terminierungs-Schalter markiert Anfang und Ende der CAN-BUS Verbindung. Achten Sie darauf, dass die richtigen Karten ter- miniert sind und alle übrigen innerhalb der CAN-BUS-Verbindung nicht terminiert sind. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 20: Emsbus

    Fühler nicht direkt unter dem Dach montieren. Der externe Eingang wird entweder an einen manuellen Schalter oder ein ▶ Außentemperaturfühler T1 am Installationsmodul an Klemme T1 an- Steuergerät mit 5-V-Relais-Ausgang angeschlossen. schließen. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 21: Anschlussklemmen Für Elektrische Anschlüsse

    230 V~ [1] 230 V~ 32 A, Spannungsversorgung für Inneneinheit [2] 230 V~, Regler (EMS-Module) Zubehör [3] 230 V~, Spannungsversorgung Heizkabel (Zubehör) Die Außeneinheit verfügt über eine separate Spannungsversorgung über den Hauptverteiler (230 V). Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 22: Inbetriebnahme

    Wasser gelösten Luft über VL1 der richtige Wert erreicht ist. Schritte 4 und 5 wiederholen, bis aus VL1 keine Luft mehr aus- tritt. VW1 in Heizbetrieb schalten. Nur den Zuheizer aktivieren. Zuheizer nur deaktivieren, wenn der Druck nach 10 Minuten nicht gesunken ist. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 23: Betriebsdruck Der Heizungsanlage Einstellen

    ▶ Bei Fußbodenheizung 5 K als Temp.diff. Heizen einstellen. ▶ Bei Heizkörpern 8 K als Temp.diff. Heizen einstellen. Diese Einstellungen sind für die Wärmepumpe optimal. Temperaturdifferenz bei hoher Kompressorleistung kontrollieren: ▶ Diagnosemenü öffnen. ▶ Monitorwerte auswählen. ▶ Wärmepumpe auswählen. ▶ Temperaturen auswählen. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 24: Ww-Zeitprogramm

    Stromschlag führen. ▶ Niemals die Installationsleiterplatte zum Wechseln eines Bauteils öff- nen. Wenn die Installationsplatine oder eine ihrer Komponenten aus- getauscht werden muss, entfernen Sie die Installationsleiterplatte vollständig und ersetzen Sie sie durch eine neue. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 25: Partikelfilter

    Zubehörliste) installieren, um häufiges Entleeren der Einheit zu vermei- langen. Im Laufe der Zeit kann der Filter verstopfen und muss gereinigt den. Ein Abscheider verlängert außerdem die Lebensdauer der Kompo- werden. nenten sowohl in der Wärmepumpe als auch in der übrigen Heizungsanlage. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 26: Bauteile Austauschen

    Ansteuern von Fußbodenheizkreisen in feuchten Räu- ▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen) abge- men verwendet werden. schirmte Kabel verwenden. Den Schirm nur einseitig gegen das Ge- häuse erden. ▶ Kabel am Installationsmodul an Klemme EMS-BUS anschließen. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 27: Sicherheitstemperaturbegrenzer

    ▶ Raumregler installieren ( Anleitung zum jeweiligen Raumregler). HINWEIS ▶ Montage des Kondensationsfühlers. Gefahr von Betriebsstörungen! Wenn der Pool-Mischer in der Anlage an einer falschen Stelle montiert wird, ist kein Kühlbetrieb möglich. Auch andere Betriebsstörungen sind Compress 3400i AWS – 6721821892 (2022/06)
  • Seite 28 ▶ Laufzeit des Pool-Umschaltventils bei der Inbetriebnahme einstellen ( Anleitung der Bedieneinheit). ▶ Notwendige Einstellungen für den Poolbetrieb vornehmen ( Anlei- tung der Bedieneinheit). 0010035957-001 Bild 22 Installation des Pools [1] Poolmodul [2] Pool [VC1] Pool-Umschaltventil [HS] Heizungsinstallation Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 29: Connect-Key K 30 Rf

    Für die Verwendung dieses Produkts sind ein WLAN-Router, eine Inter- Bei der Verpackung sind wir an den länderspezifischen Verwertungssys- netverbindung und die App Bosch HomeCom Easy erforderlich. temen beteiligt, die ein optimales Recycling gewährleisten. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und Wandinstallation: wiederverwertbar.

  • Seite 30: Technische Daten

    4) Wenn der minimale Volumenstrom im System nicht sichergestellt werden kann, ist ein Pufferspeicher unbedingt erforderlich. 5) Bei vorhandener Kühlung. Tab. 11 Technische Spezifikationen Inneneinheit 11.2 Primärumwälzpumpendiagramm Primärumwälzpumpen-Diagramm (PC0) für die Heizungsanlage CS3400iAWS 10 M. H [m] Q [m³/h] 0010035861-001 Bild 25 Leistungskurve der Primärumwälzpumpe (PC0) Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 31: Anlagenlösungen

    <4 Puffer fene Kreise) Elektrische Zuheizer ein Direktanlage oder By- pass 4<13 Elektrischer Zuheizer Puffer >13 Direktanlage oder By- pass Einzelraumregelung mit Puffer Stellantrieben (Kreise nicht dauerhaft offen) Einzelraumregelung mit Reihenpuffer Stellantrieben und Überströmventil Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 32: 11.3.1 Erläuterungen Zu Den Systemlösungen

    Gemischter Heizkreis MM100 Mischermodul (Regler für Kreis) Pumpe für Heizkreis 2 Mischer Vorlauftemperaturfühler, Heizkreis 2, 3 ... Thermisches Absperrventil, Heizkreis 2, 3 ... 0010038301-001 Bild 26 Inneneinheit mit Heizkreis und Bypass Bypass Vorlauf-Rohrdurchmesser Rücklauf-Rohrdurchmesser Compress 3400i AWS – 6721821892 (2022/06)
  • Seite 33 Minimale By- Minimale By- passrohr- pass-Länge pass-Länge Durchmesser ([L]  Abb. ([L]  Abb. [D]  Abb. CS3400iAWS 4-10 OR-S 22 Tab. 13 Rohrdurchmesser und Bypass-Längen Bild 28 Bypass Bypass gerade Ausführung Bypass U-Form Ausführung Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 34: 11.3.3 System Mit Integriertem Zuheizer, Warmwasser Und Heizkreis Ohne Bypass Und Mischventil

    Bild 29 Außeneinheit mit Inneneinheit und einem direkten Heizkreise [1] In der Inneneinheit installiert [5] An der Wand montiert Das hydraulische System ist nur für Heizungsanlagen vorgesehen, die die Anforderungen bezüglich Vorlauf, Volumen und Druckverlust erfül- len. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 35: 11.3.4 System Mit Integriertem Zuheizer, Warmwasser Und Heizkreis Mit Oder Mischventil Und Mit Bypass

    Bild 30 Außeneinheit mit Inneneinheit und einem oder mehreren Heizkreisen In der Inneneinheit installiert. [5]An der Wand montiert. [4]In der Inneneinheit installiert oder an der Wand montiert. PC1 und Bypass sind bei diesem hydraulischem System erforderlich ( Kapitel 5.5.1). Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 36: 11.3.5 System Mit Integriertem Zuheizer, Puffer, Warmwasser Und Heizkreis Mit Oder Mischventil

    Bild 31 Außeneinheit mit Inneneinheit, Puffer, externer Zusatzheizung, Warmwasser und einem oder mehreren Heizkreisen [1] In der Inneneinheit installiert [4] in der Inneneinheit installiert oder an der Wand montiert [5] An der Wand montiert Für das hydraulische System wird PC1 benötigt ( Kapitel 5.5.1). Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 37: 11.3.6 Symbolerklärung

    Hydraulische Weiche mit Fühler schluss Manometer Systemtrennung nach EN1717 Wärmetauscher Füllen/Entleeren Ausdehnungsgefäß mit Volumenstrommesseinrichtung Kappenventil Wasserfilter Magnetitabscheider Auffangbehälter Wärmemengenzähler Luftabscheider Heizkreis ∏ Warmwasseraustritt Automatischer Entlüfter Fußboden-Heizkreis Relais Kompensator Hydraulische Weiche Elektrischer Zuheizer Tab. 14 Hydraulische Symbole Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 38: Schaltplan Elektrische Verdrahtung

    [EA1] Anschluss an Heizkabelklemmen (Zubehör Außeneinheit) [TC0] Rücklauftemperaturfühler [PK2] Relais-Ausgang Kühlbetrieb, 230 V [TC1] Vorlauftemperaturfühler [FW1 PWR]230-V-Anode (Zubehör) [TC3] Verflüssigertemperaturfühler [VW1]Warmwasser-3-Wege-Ventil [I1] Externer Eingang 1 [PC1] Heizungsumwälzpumpe [I4] Externer Eingang 4 [PC0] Primärumwälzpumpe [TR3] Kältemittel-Temperatur [MK2]Kondensationsfühler Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 39: 11.4.2 Can & Ems Bus

    Durchgezogene Linie = werkseitiger Anschluss Connect-Key K 30 RF (Zubehör) Gestrichelte Linie = Anschluss erfolgt bei der Installation: Außeneinheit Inneneineit Anschlussklemmen Außeneinheit Außeneinheit Bedieneinheit Einstellung Kodierschalter für A- und P-Encoder (A=0, P=1) Installationsleiterplatte Raumregler (Zubehör) EMS-Modul (Zubehör) Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 40: Schaltplan Für 5,85 Kw 230 V~Elektrischen Zuheizer, Cs3400Iaws 4-10 Or-S 230 V

    11.4.4 Schaltplan für 5,85 kW 400 V 3 N~ elektrischen Zuheizer, CS3400iAWS 4-10 OR-S 230 V~ 0010036194-002 Bild 35 Schaltplan 5,85 kW 400 V 3 N~ Hauptverteiler Inneneinheit 5,85 kW, 400 V 3 N~ Außeneinheit 230 V~ [PC1] Heizungsumwälzpumpe [T0] Vorlauftemperaturfühler [T1] Außentemperaturfühler Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 41: Außeneinheit

    Die Leistung des elektrischen Zuheizers muss bei der Konfiguration im Parallelbetrieb mit der Außeneinheit auf maximal 3,9 kW begrenzt wer- den. • Elektrischer Zuheizer im Kompressormodus: 1,95-3,9 kW (K3 ge- sperrt) • Nur elektrischer Zuheizer, Kompressor aus: 1,95-3,9-5,85 kW Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 42: 11.4.6 Alternativer Anschluss Zum Ems-Bus

    Technische Daten 11.4.6 Alternativer Anschluss zum EMS-BUS Bild 37 Alternativer Anschluss zum EMS-BUS Sternförmiges Netz und Reihenschaltung mit externem An- schlusskasten Sternförmiges Netz Reihenschaltung Installationsleiterplatte Zubehörmodule (z. B. Raumregler, Heizkreismodul, Solarmodul) Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 43: Evu/Sg Schaltplan Für Inneneinheit Mit Integriertem Elektrischen Zuheizer

    Bild 39 Alternativer elektrischer Anschluss für integrierten elektrischen Zuheizer, 400 V 3 N~ [1] 400 V 3 N~Spannungsversorgung für Inneneinheit [2] 230 V~ Spannungsversorgung für Installationsleiterplatte (max 6,3 A) [3] 230 V Spannungsversorgung für Heizkabel [4] 230 V Spannungsversorgung für Zubehör Compress 3400i AWS – 6721821892 (2022/06)
  • Seite 44 EVU/SG - Schaltplan der Stromversorgung für 230 V~ und 400 V 3 N~ Inneneinheit und 230 V~ Außeneinheit 0010037856-002 Bild 40 EVU/SG - Schaltplan Hauptverteiler Inneneinheit 5,85 kW, 230 V~ Inneneinheit 5,85 kW, 400 V 3 N~ Außeneinheit 230 V~ [PC1] Heizungsumwälzpumpe [T0] Vorlauftemperaturfühler [T1] Außentemperaturfühler Compress 3400i AWS – 6721821892 (2022/06)
  • Seite 45 __ ___ __ ____ ___ _ Anschluss bei Installation/Zubehör Tab. 15 Der Schaltkontakt des Relais, das an den Anschlüssen 13, 14 und 15, 16 der Installationsleiterplatte angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Compress 3400i AWS – 6721821892 (2022/06)
  • Seite 46 EVU-Funktion = 0 Bedieneinheit für Außeneinheit/Inneneinheit SG-Funktion = 1 Betriebszustand 1, Stand-by Betriebszustand 4, Erzwungener Betrieb EVU-Funktion = 1 EVU-Funktion = 1 SG-Funktion = 0 SG-Funktion = 1 Betriebszustand 2, Normaler Betrieb EVU-Funktion = 0 Compress 3400i AWS – 6721821892 (2022/06)
  • Seite 47 Während der Sperrzeit wird das Sperrzeitsymbol im Display an- gezeigt. ** Der Schaltkontakt des Relais, das an den Anschlüssen 13, 14 und 15, 16 der Installationsleiterplatte angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Compress 3400i AWS – 6721821892 (2022/06)
  • Seite 48 Während der Sperrzeit wird das Sperrzeitsymbol im Display an- gezeigt. ** Der Schaltkontakt des Relais, das an den Anschlüssen 13, 14 und 15, 16 der Installationsleiterplatte angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Compress 3400i AWS – 6721821892 (2022/06)
  • Seite 49 Energieversorgers dahingehend, dass er der Außenein- heit ODU zu bestimmten Zeiten einen Anlaufbefehl geben kann, z. B. wenn günstiger Strom verfügbar ist. Hinweis: Bitte kontaktieren Sie Ihren Energieversorger zur möglichen Nutzung der Smart Grid-Funktion. Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 50: Kabelschema

    Inneneineit 34 / 35 Gemischter Heizkreis 0,5 mm J-Y (ST)Y 2x2x 0,6 100 m MM100 1 / 2 Pool-Temperatur 0,5 mm J-Y (ST)Y 2x2x 0,6 100 m MP100 1 / 2 Tab. 17 Kabelplansensor Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 51: Messwerte Von Temperaturfühlern

    111700 9330 1405 – 30 81700 7370 1170 – 25 60400 5870 – 20 45100 4700 – 15 33950 3790 – 10 25800 3070 – 5 19770 2510 15280 2055 Tab. 20 Außentemperaturfühler T1 Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 52: Inbetriebnahmeprotokoll

     Ja |  Nein Stimmt die Phasenfolge von L1, L2, L3, N und PE in der Außeneinheit?  Ja |  Nein Stimmt die Phasenfolge von L1, L2, L3, N und PE in der Inneneinheit? Compress 3400i AWS – 6721821892 (2022/06)

  • Seite 53: Sicherheitsfunktionen

    Wärmepumpe bei niedrigen Außenlufttemperaturen sperren  Ja |  Nein Wurde die Inbetriebnahme ordnungsgemäß ausgeführt?  Ja |  Nein Sind weitere Maßnahmen des Installateurs notwendig? Bemerkungen: Unterschrift des Installateurs: Unterschrift des Kunden: Tab. 21 Inbetriebnahmeprotokoll Compress 3400i AWS – 6721821892 (2022/06)
