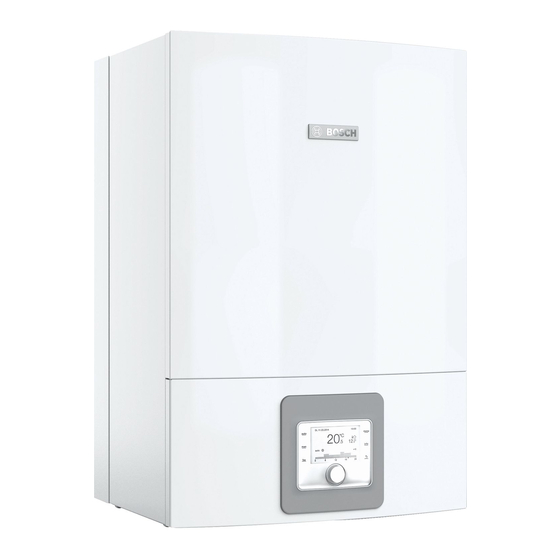

Bosch Compress 3400i AWS Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Wärmepumpen
  5. Compress 3400i AWS
  6. Installationsanleitung
Bosch Compress 3400i AWS Installationsanleitung

Bosch Compress 3400i AWS Installationsanleitung

Inneneinheit für luft-/wasserwärmepumpe
Vorschau ausblenden Andere Handbücher für Compress 3400i AWS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

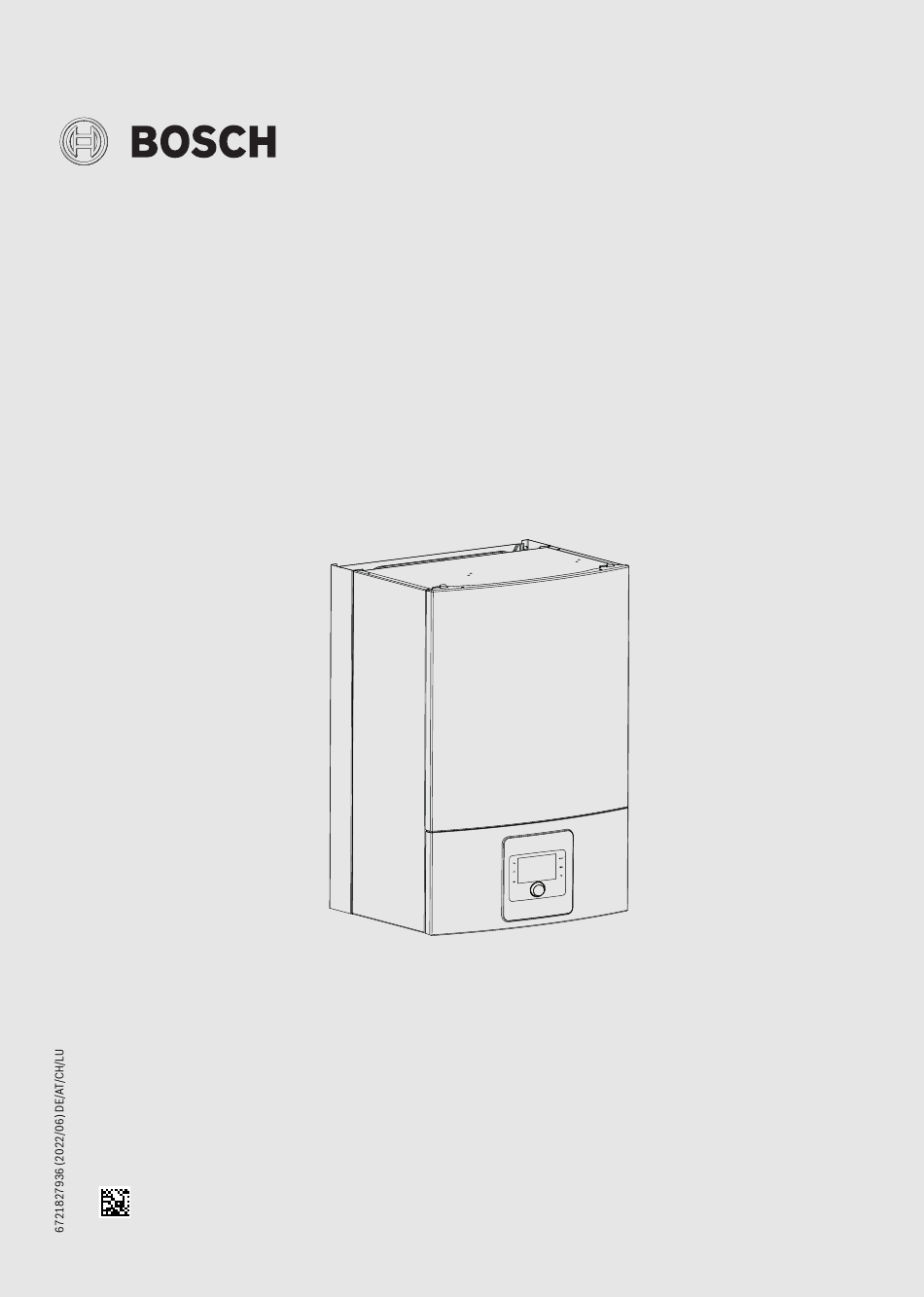

Installationsanleitung
Inneneinheit für Luft-/Wasserwärmepumpe
Compress 3400i AWS
CS3400iAWS 14 E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Compress 3400i AWS

Inhaltszusammenfassung für Bosch Compress 3400i AWS

  • Seite 1 Installationsanleitung Inneneinheit für Luft-/Wasserwärmepumpe Compress 3400i AWS CS3400iAWS 14 E...

  • Seite 2: Inhaltsverzeichnis

    Partikelfilter ........21 Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    H Verbrennungsgefahr durch heiße Oberflächen Die Außenrohleitungen des Gerätes können Tempera- Tab. 2 turen von über 60 °C erreichen und sollten während des Betriebs des Gerätes nicht berührt werden. Die Rohrleitungen müssen mit geeigneter Isolierung ver- sehen werden. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 4: H Vorgehensweise Im Fall Eines Kältemittellecks

    Wasserbeschaffen- trieb ist eine mindestens jährliche Inspektion so- heit wie eine bedarfsabhängige Reinigung und Härte <3 °dH Wartung erforderlich. Sauerstoffgehalt <1 mg/l Kohlendioxid, CO <1 mg/l Chloridionen, Cl <250 mg/l Sulfat, SO <100 mg/l Compress 3400i AWS – 6721827936 (2022/06)
  • Seite 5 Oberhalb der Kurve entmineralisiertes Füllwasser mit einer elekt- rischen Leitfähigkeit von ≤ 10 Mikrosiemens/cm verwenden. Unterhalb der Kurve unbehandeltes Leitungswasser verwenden. Unter Beachtung der trinkwasserrechtlichen Vorschriften befül- len. Wasserhärte. Gesamtwassermenge: Füll- und Ergänzungswassermenge der Heizungsanlage während der Lebensdauer der Wärmepumpe. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 6: Produktbeschreibung

    CS3400iAWS 14 OR-S/T [11] Schrauben für Tropfschale (x4) Tab. 5 Auswahl-Tabelle für wandhängende Wärmepumpen-Innenein- [12] Kondensatschlauch heiten CS3400iAWS 14 E [13] Vorlauftemperaturfühler des Heizkreises [14] Kondensatschale AWS E verfügt über einen integrierten elektrischen Zuheizer. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 7: Konformitätserklärung

    Vorlauf zum Heizsystem Ablauf des Sicherheitsventils Return from the heating system [10] Kabeldurchführung für Stromversorgung [11] Kabeldurchführung für Fühler, CAN-BUS und EMS BUS [12] Kältemittel zur Außeneinheit (flüssig) [13] Kältemittelzulauf von der Außeneinheit (Gas) Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 8: Abmessungen Und Mindestabstände

    Zündquellen befinden. • Die Verrohrung zwischen der Außen- und der Inneneinheit muss so kurz wie möglich sein. Gedämmte Rohre verwenden. • Kontrollieren, dass alle Rohranschlüsse intakt sind und sich während des Transports nicht gelöst haben. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 9: Mindestvolumen Und -Durchfluss Der Heizungsanlage

    ▶ Vor dem Anschluss der Inneneinheit das Rohrleitungssystem durch- Personen, wie z. B. Verbrühungen kommen, ebenso wie zur Beschädi- spülen, um Fremdkörper daraus zu entfernen. gung von Sachgegenständen aufgrund zu hoher oder niedriger Tempera- Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 10: Transport Und Lagerung

    11.Eventuelles Zubehör montieren (Heizkreismodul, Solarmodul usw.). 12.Bei Bedarf EMS-BUS-Kabel an Zubehör anschließen. 13.Anlage elektrisch anschließen. 14.Heizungsanlage in Betrieb nehmen. Dafür die notwendigen Einstel- lungen über die Bedieneinheit vornehmen ( Anleitung der Bedien- einheit). Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 11: Anschluss

    1. Ablaufschlauch von [6] zu einem frostfreien Ablauf führen. 2. Kältemittelleitung (Gas) von die Außeneinheit anschließen [2]. 3. Kältemittelleitung (flüssig) zur Außeneinheit anschließen an [4]. 4. Vorlaufrohr zur Heizungsanlage an [1] anschließen. 5. Rücklaufrohr von der Heizungsanlage anschließen an [5]. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 12: Außeneinheit, Inneneinheit Und Heizungsanlage Befüllen

    Nach dem Befüllen die Anlage gründlich entlüften und den Schmutzfilter reinigen. ▶ Anlage entsprechend dieser Anleitung befüllen. ▶ Anlage gemäß Anleitung der Bedieneinheit in Betrieb nehmen. ▶ Anlage gemäß Kapitel 6.2entlüften. ▶ Partikelfilter gemäß Kapitel 8.1 reinigen. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 13: Primärumwälzpumpe (Pc0)

    7. Entleerventil VC2 schließen. 8. Weiter befüllen, bis die Druckanzeige GC1 2 bar anzeigt. 9. Sollte ein Warmwasserspeicher vorhanden sein, diesen ebenfalls be- füllen und entlüften. 10.Einfüllventil VW2 schließen. 11.Schlauch von VC2 abziehen. 12. Kapitel 6.2. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 14: Elektrischer Anschluss

    ▶ Führen Sie die Stromkreiskabel durch die mit 230 V/400 V gekenn- zeichneten Stopfbuchsen. Führen Sie die Kabel bis zur Vorderseite des Geräts durch. ▶ Schließen Sie die Stromversorgungskabel an die entsprechenden Klemmenleisten wie in Kapitel 5.7.7 beschrieben an. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 15: Anschlüsse Zur Installationsleiterplatte Der Inneneinheit

    5 V und 1 mA geeignet sein. [PK2] Relais-Ausgang, Kühlbetrieb, 230 V [VW1]Warmwasser-3-Wege-Ventil [PC1] Heizungsumwälzpumpe Die Codierschalter A und P dürfen nicht verstellt werden! Sonst treten Fehlfunktionen & Störungen auf! Wichtig: Codierung im Ersatzteilfall prüfen ( Abb. 36). Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 16: Can-Bus

    Kabel verwenden. Schließen Sie nur ein Ende des Kabel- schirms mit der nächstgelegenen. 5.7.5 Temperaturfühler montieren In der Grundeinstellung regelt der Regler die Vorlauftemperatur automa- tisch in Abhängigkeit von der Außentemperatur. Für noch mehr Komfort Compress 3400i AWS – 6721827936 (2022/06)
  • Seite 17 Nordseite). Fühler vor direkter Sonneneinstrahlung, Zugluft usw. schützen. Fühler nicht direkt unter dem Dach montieren. ▶ Außentemperaturfühler T1 am Installationsmodul an Klemme T1 an- schließen. 6 720 809 156-23.1I Bild 13 Platzierung des Außentemperaturfühlers Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 18: Externe Anschlüsse

    5. Partikelfilter überprüfen und reinigen. [1] 400 V 3 N~16 A, Spannungsversorgung zur Inneneinheit 6. Funktionsweise der Heizungsanlage nach dem Betriebsstart über- [2] 230 V~, Regler (EMS-Module) Zubehör prüfen (Anleitungen der Bedieneinheit). [3] 230 V~, Spannungsversorgung Heizkabel (Zubehör) Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 19: Entlüften Der Inneneinheit

    8. Druck auf Manometer GC1 überprüfen und, falls erforderlich, mehr mit dem Einfüllventil VW2 hinzufügen. Der Druck sollte 0,3–0,7 bar über dem im Ausdehnungsgefäß festgelegten Druck liegen. 9. Prüfen, ob die Wärmepumpe läuft und keine Alarme ausgegeben wer- den. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 20: Funktionstest

    Warmwasser- oder Kühlbetrieb). getauscht werden muss, entfernen Sie die Installationsleiterplatte vollständig und ersetzen Sie sie durch eine neue. Für einen optimalen Anlagenbetrieb muss der Durchfluss durch Wärme- pumpe und Heizungsanlage kontrolliert werden. Die Kontrolle sollte Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 21: Partikelfilter

    Schlauch austritt und die Inneneinheit keine Luftblasen mehr enthält. 9. Abfluss schließen und Anlage weiter befüllen, bis am Manometer GC1 2 bar angezeigt werden. 10.Füllhahn VW2 schließen. 11.Spannungsversorgung der Innen- und Außeneinheiten wieder an- schließen. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 22: Dichtheitsprüfung

    Anschluss gemäß Abb. 18 an derselben Klemme parallel vorneh- pumpe bzw. zum Ansteuern von Fußbodenheizkreisen in feuchten Räu- men. men verwendet werden. Maximallast an Relaisausgängen: 2 A, cosφ > 0,4. Bei höherer Belastung ist die Verwendung eines Zwischenrelais nötig. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 23: Installation Des Warmwasserspeichers

    Bei Installation eines Warmwasserspeichers TW1 muss ein Temperatur- Die Rohrwendelfläche im Warmwasserspeicher muss ≥ 2 m² betragen. fühler an das System angeschlossen werden. ▶ Warmwassertemperaturfühler TW1 an Klemme TW1 auf der Installa- tionsleiterplatte in der Inneneinheit anschließen. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 24: Umschaltventil Vw1

    ▶ Einstellungen für mehrere Heizkreise gemäß Anleitungen der Bedien- Vorlauf zur Heizungsanlage (oder Pufferspeicher) einheit vornehmen. [AB] Vorlauf von der Inneneinheit 9.10 Installation mit nicht-kondensierendem Kühlbetrieb (oberhalb Taupunkt) Eine Voraussetzung für den Kühlbetrieb ist die Installation von Raumreg- lern. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 25: Kondensierenden Kühlbetrieb Mit Gebläsekonvektoren (Unterhalb Taupunkt)

    [HS] Heizungsanlage Der Taupunkt variiert in Abhängigkeit von der Temperatur und der Luft- feuchtigkeit. Je höher die Luftfeuchtigkeit, desto höher muss die Vor- lauftemperatur sein, damit der Taupunkt überschritten wird und keine Kondensation eintritt. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 26: Connect-Key K 30 Rf

    Für die Verwendung dieses Produkts sind ein WLAN-Router, eine Inter- Bei der Verpackung sind wir an den länderspezifischen Verwertungssys- netverbindung und die App Bosch HomeCom Easy erforderlich. temen beteiligt, die ein optimales Recycling gewährleisten. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und Wandinstallation: wiederverwertbar.

  • Seite 27: Primärumwälzpumpen-Diagramm (Pc0)

    OR-S undCS3400iAWS 72<93 Elektrische Zuheizer ein Direktanlage oder By- 10-14 OR-T pass Elektrischer Zuheizer Puffer >93 Direktanlage oder By- pass Einzelraumregelung mit Puffer Stellantrieben (Kreise nicht dauerhaft offen) Einzelraumregelung mit Reihenpuffer Stellantrieben und Überströmventil Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 28: Erläuterungen Zu Den Systemlösungen

    Umschaltventil (Zubehör) Zirkulationspumpe (Zubehör) Warmwassertemperaturfühler Heizkreis ohne Mischer Heizkreispumpe Vorlauftemperaturfühler Gemischter Heizkreis MM 100 Mischermodul (Regler für Kreis) Pumpe für Heizkreis 2 Mischer Vorlauftemperaturfühler, Heizkreis 2, 3 ... Thermisches Absperrventil, Heizkreis 2, 3 ... Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 29: Bypass Zur Heizungsanlage

    CS3400iA WS 10 OR- T, 12-14 OR-S/T Tab. 11 Rohrdurchmesser und Bypass-Längen 0010036802-001 Bild 29 Inneneinheit mit Heizkreis und Warmwasserbereitung Bypass Bild 31 Bypass Vorlauf-Rohrdurchmesser Bypass gerade Ausführung Rücklauf-Rohrdurchmesser Bypass U-Form Ausführung Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 30: System Mit Integriertem Zuheizer, Warmwasser Und Heizkreis Ohne Bypass Und Mischventil

    Bild 32 Außeneinheit mit Inneneinheit und einem Heizkreis [1]In der Inneneinheit installiert. [5] An der Wand montiert. Das hydraulische System ist nur für Heizungsanlagen vorgesehen, die die Anforderungen bezüglich Vorlauf, Volumen und Druckverlust erfül- len. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 31: System Mit Integriertem Zuheizer, Warmwasser Und Heizkreis Mit Oder Mischventil Und Mit Bypass

    Bild 33 Außeneinheit mit Inneneinheit, WW und einem oder mehreren Heizkreisen [1]In der Inneneinheit installiert [4] in der Station oder an der Wand montiert [5] An der Wand montiert PC1 und Bypass sind bei diesem hydraulischem System erforderlich ( Kapitel 11.3.2). Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 32: System Mit Integriertem Zuheizer, Puffer, Warmwasser Und Heizkreis Mit Oder Mischventil

    Bild 34 Außeneinheit mit Inneneinheit, Puffer und einem oder mehreren Heizkreisen [1]In der Inneneinheit installiert [4] in der Station oder an der Wand montiert [5] An der Wand montiert Für das hydraulische System wird PC1 benötigt ( Kapitel 11.3.2). Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 33: Symbolerklärung

    Hydraulische Weiche mit Fühler schluss Manometer Systemtrennung nach EN1717 Wärmetauscher Füllen/Entleeren Ausdehnungsgefäß mit Volumenstrommesseinrichtung Kappenventil Wasserfilter Magnetitabscheider Auffangbehälter Wärmemengenzähler Luftabscheider Heizkreis ∏ Warmwasseraustritt Automatischer Entlüfter Fußboden-Heizkreis Relais Kompensator Hydraulische Weiche Elektro-Heizeinsatz Tab. 12 Hydraulische Symbole Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 34: Schaltplan

    [PK2] Relais-Ausgang, Kühlbetrieb, 230 V [TW1] Warmwasser-Temperaturfühler [VW1]Warmwasser-3-Wege-Ventil [TC0] Rücklauftemperaturfühler [PC1] Heizungsumwälzpumpe [TC1] Vorlauftemperaturfühler (elektrischer Zuheizer) [PC0] Primärumwälzpumpe [TC3] Verflüssigertemperaturfühler [I1] Externer Eingang 1 [I4] Externer Eingang 4 [TR3] Kältemittel-Temperatur [MK2]Kondensationsfühler [Buzzer] Alarmsummer (Zubehör) Compress 3400i AWS – 6721827936 (2022/06)
  • Seite 35 Wichtig: Codierung im Ersatzteilfall prüfen! Hinweis zu [4]: Um eine Reflexion von Nachrichten im CAN-BUS zu ver- meiden, sollte der CAN-BUS Terminierungsschalter eingeschaltet sein. _______________ Werksseitig angeschlossen/An- schluss bei Installation _ __ ___ ___ __ Zubehör Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 36: Can & Ems Bus

    Durchgezogene Linie = werkseitiger Anschluss Gestrichelte Linie = Anschluss erfolgt bei der Installation: Inneneineit Außeneinheit Bedieneinheit Einstellung Kodierschalter für A- und P-Encoder (A=0, P=B) Installationsleiterplatte Raumregler (Zubehör) EMS-Modul (Zubehör) Connect-Key K 30 RF (Zubehör) Außeneinheit Anschlussklemmen Außeneinheit Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 37: Schaltplan Für 9 Kw 230 V~Elektrischen Zuheizer, Cs3400Iaws 12-14 Or-S 230 V

    11.4.5 Schaltplan für 9 kW 400 V 3 N~ elektrischen Zuheizer, CS3400iAWS 10-14 OR-T 400 V 3 N~ 0010036833-002 Bild 39 Schaltplan 9 kW 400 V 3N ~ Hauptverteiler Inneneinheit 9 kW, 400 V 3 N~ Außeneinheit 400 V 3 N~ [PC1] Heizungsumwälzpumpe [T0] Vorlauftemperaturfühler [T1] Außentemperaturfühler Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 38: N~ Inneneinheit Mit 230 V~ Außeneinheit

    Die Leistung des elektrischen Zuheizers muss bei der Konfiguration im Parallelbetrieb mit der Außeneinheit auf maximal 6 kW begrenzt werden. • Elektrischer Zuheizer im Kompressormodus: 2-4-6 kW (K3 gesperrt) • Nur elektrischer Zuheizer, Kompressor aus: 2-4-6-9 kW Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 39: N~ Inneneinheit Mit 400 V 3 N~ Außeneinheit

    Die Leistung des elektrischen Zuheizers muss bei der Konfiguration im Parallelbetrieb mit der Außeneinheit auf maximal 6 kW begrenzt werden. • Elektrischer Zuheizer im Kompressormodus: 2-4-6 kW (K3 gesperrt) • Nur elektrischer Zuheizer, Kompressor aus: 2-4-6-9 kW Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 40: Anschlussalternativen Für Ems-Bus

    Technische Daten 11.4.8 Anschlussalternativen für EMS-Bus Bild 42 Anschlussalternativen für EMS-Bus Sternschaltung und Reihenschaltung mit externer Anschlussdose Sternschaltung Reihenschaltung Installationsleiterplatte Zubehörmodule (Raumregler, Mischermodul, Solarmodul) Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 41: Evu/Sg Schaltplan Für Inneneinheit Mit Integriertem Elektrischen Zuheizer

    Bild 44 Alternativer elektrischer Anschluss für integrierten elektrischen Zuheizer, 400 V 3 N~ 400 V 3 N~Spannungsversorgung für Inneneinheit 230~ Spannungsversorgung Installationsleiterplatte (max. 6,3 A) 230 V Spannungsversorgung für Heizkabel 230 V Spannungsversorgung für Zubehör Compress 3400i AWS – 6721827936 (2022/06)
  • Seite 42 0010037774-002 Bild 45 Schaltplan für elektrische Alternativschaltung Hauptverteiler Inneneinheit 9 kW, 230 V~ Inneneinheit 9 kW, 400 V 3 N~ Außeneinheit 230 V~ Außeneinheit 400 V 3 N~ [PC1] Heizungsumwälzpumpe [T0] Vorlauftemperaturfühler [T1] Außentemperaturfühler Compress 3400i AWS – 6721827936 (2022/06)
  • Seite 43 __ ___ __ ____ ___ _ Anschluss bei Installation/Zubehör Tab. 13 Der Schaltkontakt des Relais, das an den Anschlüssen 13, 14 und 15, 16 der Installationsleiterplatte angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Compress 3400i AWS – 6721827936 (2022/06)
  • Seite 44 Bedieneinheit in der Inneneinheit EVU-Funktion = 0 Betriebszustand 1, Stand-by SG-Funktion = 1 EVU Funktion = 1 Betriebszustand 4, Erzwungener Betrieb SG Funktion = 0 EVU Funktion = 1 Betriebszustand 2, Normaler Betrieb SG Funktion = 1 Compress 3400i AWS – 6721827936 (2022/06)
  • Seite 45 Während der Sperrzeit wird das Sperrzeitsymbol im Display an- gezeigt. ** Der Schaltkontakt des Relais, das an den Anschlüssen 13, 14 und 15, 16 der Installationsleiterplatte angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Compress 3400i AWS – 6721827936 (2022/06)
  • Seite 46 Während der Sperrzeit wird das Sperrzeitsymbol im Display an- gezeigt. ** Der Schaltkontakt des Relais, das an den Anschlüssen 13, 14 und 15, 16 der Installationsleiterplatte angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 47: Photovoltaik

    ODU zu bestimmten Zeiten einen Anlaufbefehl geben kann, z. B. speicher unterhalb der Maximaltemperatur liegt. Andernfalls bleibt die wenn günstiger Strom verfügbar ist. Wärmepumpe aus. Hinweis: Bitte kontaktieren Sie Ihren Energieversorger zur möglichen Nutzung der Smart Grid-Funktion. Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 48: Kabelschema

    Inneneineit 34 / 35 Gemischter Heizkreis 0,5 mm J-Y (ST)Y 2x2x 0,6 100 m MM100 1 / 2 Pool-Temperatur 0,5 mm J-Y (ST)Y 2x2x 0,6 100 m MP100 1 / 2 Tab. 15 Kabelplansensor Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 49: Messwerte Von Temperaturfühlern

    Mindestabstand zur Decke? ....mm Mindestabstand vor der Wärmepumpe? ....mm Kondensatleitung Wärmepumpe  Ja |  Nein Ist die Kondensatleitung mit einem Heizkabel versehen? Anschlüsse an der Wärmepumpe  Ja |  Nein Wurden die Anschlüsse fachgerecht ausgeführt? Compress 3400i AWS – 6721827936 (2022/06)

  • Seite 50: Sicherheitsfunktionen

    Wärmepumpe bei niedrigen Außenlufttemperaturen sperren  Ja |  Nein Wurde die Inbetriebnahme ordnungsgemäß ausgeführt?  Ja |  Nein Sind weitere Maßnahmen des Installateurs notwendig? Bemerkungen: Unterschrift des Installateurs: Unterschrift des Kunden: Tab. 19 Inbetriebnahmeprotokoll Compress 3400i AWS – 6721827936 (2022/06)
  • Seite 51 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
