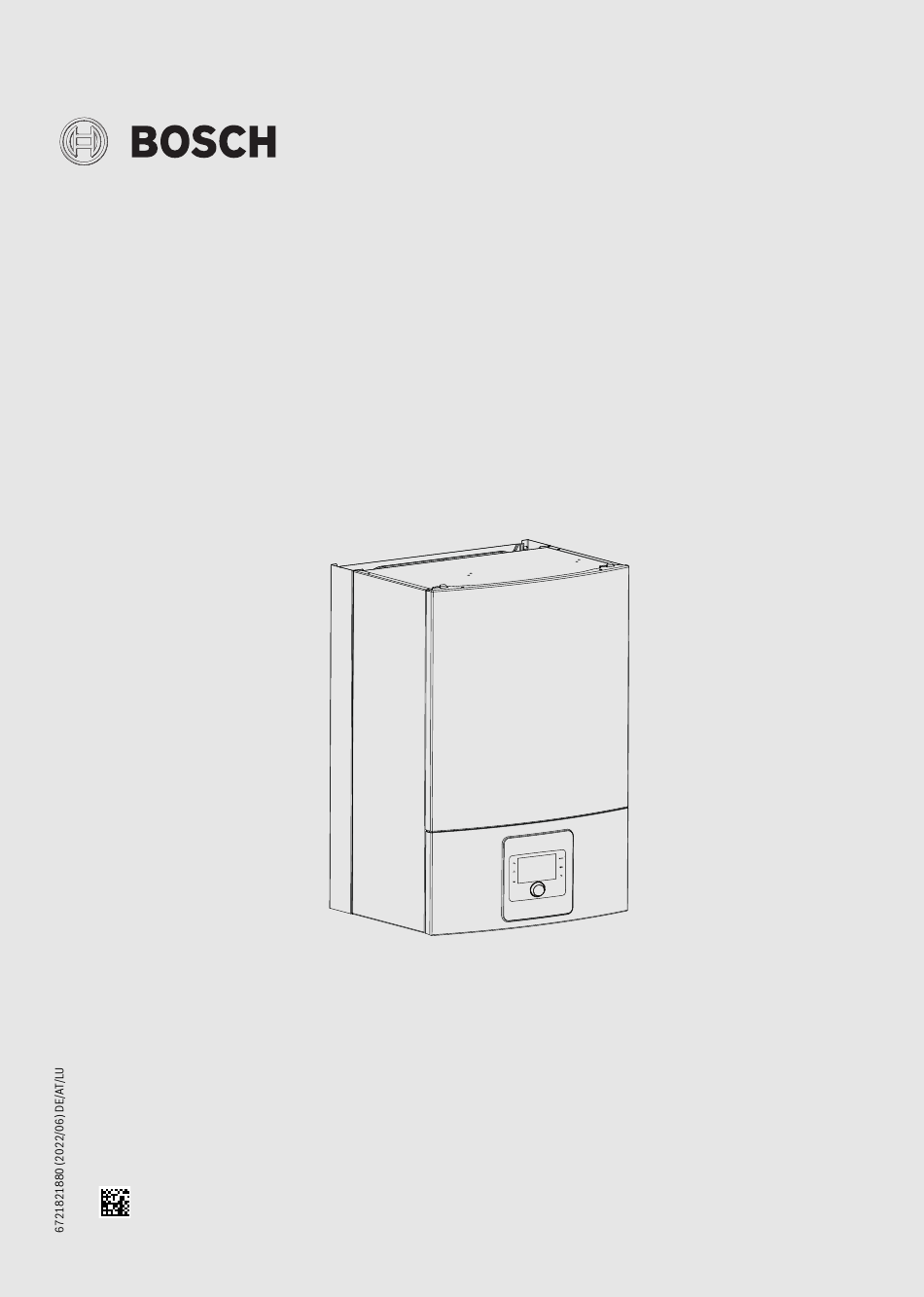

Installationsanleitung
Inneneinheit für Luft-/Wasserwärmepumpe
Compress 3400i AWS
CS3400iAWS 10 B

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Compress 3400i AWS

Inhaltszusammenfassung für Bosch Compress 3400i AWS

  • Seite 1 Installationsanleitung Inneneinheit für Luft-/Wasserwärmepumpe Compress 3400i AWS CS3400iAWS 10 B...

  • Seite 2: Inhaltsverzeichnis

    Checkliste Inbetriebnahme ..... . 20 Entlüften der Inneneinheit..... . . 21 Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Beachtung der Anweisungen im Handbuch durchge- Die Außenrohleitungen des Gerätes können Tempera- führt werden. turen von über 60 °C erreichen und sollten während Bei Betrieb Anweisungen in Handbuch befolgen. des Betriebs des Gerätes nicht berührt werden. Die Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 4: Kältemittel

    Kältemittelgas kann bei Kontakt mit Feuer giftige Gase bilden und zu Bränden führen. ▶ Keine anderen Stoffe als angegebenes Kältemittel in Kältekreis gelangen lassen. ▶ Vor Betrieb von Kompressor sicherstellen, dass Käl- temittelleitungen angeschlossen sind. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 5: Vorschriften

    Wenn diffusionsoffene Rohre installiert werden, ist eine Systemtren- rungen nung mithilfe eines Wärmetauschers notwendig. Eine schlechte Heizwasserqualität fördert die Schlamm- und Kalkbil- dung. Dies kann zu Funktionsstörungen und Beschädigungen des Wär- metauschers in der Wärmepumpe führen. Gemäß der aktuellen Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 6: Produktbeschreibung

    AWS B ist für einen externen Zuheizer (mit Mischer) in Form einer Elekt- ro-, Öl- oder Gasheizung vorgesehen. Informationen zu der Inneneinheit Die AWS B Inneneinheiten sind für die Installation im Gebäude und den Anschluss an die Außeneinheit vorgesehen. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 7: Konformitätserklärung

    Vorlauf von der Zusatzheizung Rücklauf aus der Heizungsanlage [10] Kabeldurchführung für Fühler, CAN-BUS und EMS-BUS [11] Kabeldurchführung für Spannungsversorgung [12] Kältemittel zur Außeneinheit (flüssig) [13] Kältemittelzulauf von der Außeneinheit (Gas) [14] Überdruckabfluss und Kondensatableitung Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 8: Abmessungen Und Mindestabstände

    Gehäuse nicht luftdicht ist, indem Sie einen Starker Magnet Luftauslass unter Bodenhöhe des Innengeräts ermöglichen. Kann für Träger von Herzschrittmachern gesundheitsschädlich sein. ▶ Reinigen Sie den Filter nicht und überprüfen Sie nicht die Magnet- itanzeige, wenn Sie einen Herzschrittmacher tragen. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 9: Bei Der Montage Der Inneneinheit Zu Beachten

    CS3400iAWS 4 OR-S führen. Minimal Empfehlenswert ▶ Wiederverwendbare Restlängen der Kältemittelleitungen nach dem Fußboden/Gebläse- 13 l 35 l Abtrennen sofort wieder verschließen. konvektoren ▶ Kältemittelleitungen mit Stickstoff reinigen. Heizkörper 13 l Mindestdurchfluss 15 l/min Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 10: Transport Und Lagerung

    Der Partikelfilter wird im Rücklauf der Heizungsanlage vor dem Eingang 1. Unteren Teil der vorderen Abdeckung entfernen. der Inneneinheit horizontal montiert. Strömungsrichtung des Filters be- 2. Entfernen Sie den Zwischenstecker des Steuergeräts. achten. 3. Oberen Teil der vorderen Abdeckung entfernen. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 11: Montage Der Tropfschale

    3. Kältemittelleitung (flüssig) zur Außeneinheit anschließen an [10]. 4. Rücklaufrohr zum externen Zuheizer an [6] anschließen. 5. Vorlaufrohr vom externen Zuheizer an [8] anschließen. 6. Vorlaufrohr zur Heizungsanlage an [5] anschließen. 7. Rücklaufrohr von der Heizungsanlage anschließen an [4]. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 12: Außeneinheit, Inneneinheit Und Heizungsanlage Befüllen

    [10] Kältemittel zur Außeneinheit (flüssig) [11] Außeneinheit 5.6.2 Außeneinheit, Inneneinheit und Heizungsanlage befüllen Heizsystem erst spülen. Wenn der Warmwasserspeicher an das System angeschlossen ist, muss dieser mit Wasser gefüllt und ebenfalls gespült werden. Befüllen Sie anschließend das Heizsystem. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 13: Primärumwälzpumpe (Pc0)

    9. Sollte ein Warmwasserspeicher vorhanden sein, diesen ebenfalls be- füllen und entlüften. Für Informationen zur Steuerung dieser Pumpe wenden Sie sich an den 10.Einfüllventil VW2 schließen. Hersteller des externen Zuheizers. 11.Schlauch von VC2 abziehen. 12. Kapitel 6.2. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 14: Elektrischer Anschluss

    ▶ Führen Sie die Stromkreiskabel durch die mit 230 V gekennzeichne- ten Durchführung. Führen Sie die Kabel bis zur Vorderseite des Ge- räts durch. ▶ Schließen Sie Außen-, Neutral- und Schutzleiter an den entsprechen- den Klemmenleisten wie in Kapitel 5.7.9 beschrieben an. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 15: Anschlüsse Der Installationsleiterplatte Für Die Inneneinheit Mit Mischer Für Externe Zusatzheizung

    Kontakt auf dem Bauteil oder Relais, das an diesen Eingang angeschlos- [EW1] Anforderung externer Zuheizer in Warmwasserspeicher sen ist, muss für 5 V und 1 mA geeignet sein. [EM0] Anforderung externer Zuheizer (an/aus) [PW2] WW-Umwälzpumpe [PK2] Relais-Ausgang, Kühlbetrieb, 230 V~ [VW1]3-Wege-Umschaltventil für Warmwasser Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 16: Can-Bus

    ▶ Kabel mit einem Mindestquerschnitt von 0,5 mm verwenden. ▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen) abge- schirmte Kabel verwenden. Schließen Sie nur ein Ende des Kabel- schirms mit der nächstgelegenen. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 17: Temperaturfühler Montieren

    Funktionen der Bedieneinheit verwendet werden. Funktionen, die durch die externen Eingänge aktiviert werden, werden in Anleitungen der Bedieneinheit beschrieben. Der externe Eingang wird entweder an einen manuellen Schalter oder ein Steuergerät mit 5-V-Relais-Ausgang angeschlossen. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 18: Schaltschema Der Installationsleiterplatte, Externen Zuheizer Ein-/Ausschalten

    Externen Zuheizer EM0 ein-/ausschalten Maximale Belastung für Relaisausgänge: 2 A, cos φ>0,4. Bei grö- ßeren Belastungen oder wenn der ext. Zuheizer potenzialfrei an- gefordert wird, muss ein Zwischenrelais installiert werden. Externe Zusatzheizung ÖL Elektro Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 19: Schaltschema Der Installationsleiterplatte, Alarm Für Externen Zuheizer

    Für den Ausgang EM0 (Schaltplan  Abb. 5.7.2) gilt Folgendes: ▶ Maximale Last am 230-Volt-Signalausgang: 2 A, cos φ > 0,4. ▶ Bei einer höheren Last muss ein Koppelrelais installiert werden (nicht im Lieferumfang enthalten). Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 20: Inbetriebnahme

    über die Bedieneinheit vornehmen ( Anleitung der Bedien- einheit). 3. Nach der Inbetriebnahme gesamte Heizungsanlage entlüften. 4. Überprüfen, ob alle Fühler angemessene Werte anzeigen. 5. Partikelfilter überprüfen und reinigen. 6. Funktionsweise der Heizungsanlage nach dem Betriebsstart über- prüfen (Anleitungen der Bedieneinheit). Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 21: Entlüften Der Inneneinheit

    10.Ebenfalls über die anderen Entlüftungsventile des Heizsystem entlüf- ▶ Kontrollieren, ob die Außeneinheit startet. ten (z. B. Heizkörper). ▶ Sicherstellen, dass keine aktiven Alarme vorhanden sind (siehe An- leitung der Bedieneinheit). -oder- ▶ Störungen gemäß Anleitung der Bedieneinheit beheben. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 22: Betriebstemperaturen

    ▶ Sieb wieder einsetzen. Das Sieb verfügt über Führungen, die in die Stromschlaggefahr! Aussparungen im Ventil passen und eine fehlerhafte Installation ver- ▶ Vor Arbeiten an der Elektrik muss die Hauptstromversorgung ausge- hindern. schaltet werden. ▶ Deckel anschrauben (handfest). ▶ Ventil öffnen (5). Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 23: Bauteile Austauschen

    Schlauch austritt und die Inneneinheit keine Luftblasen mehr enthält. 9. Abfluss schließen und Anlage weiter befüllen, bis am Manometer GC1 2 bar angezeigt werden. 10.Füllhahn VW2 schließen. 11.Spannungsversorgung der Innen- und Außeneinheiten wieder an- schließen. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 24: Raumregler

    Die Wahl des Volumens des Warmwasserspeichers hängt von der Ver- men verwendet werden. brauchsart ab, wie in der folgenden Tabelle dargestellt: Maximallast an Relaisausgängen: 2 A, cosφ > 0,4. Bei höherer Belastung ist die Verwendung eines Zwischenrelais nötig. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 25: Temperaturfühler Warmwasserspeicher Tw1

    Umschaltventil VW1 Bei Systemlösungen mit Warmwasserspeicher ist ein Umschaltventil (VW1) erforderlich. Umschlagventil VW1 auf der Installationsleiterplatte in der Inneneinheit an Klemme VW1 anschließen (Abb. 22). Bild 22 Anschluss des Umschaltventils VW1 an der Installationsleiter- platte Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 26: Warmwasser Zirkulationspumpe Pw2 (Zubehör)

    – Kühlung oder Heizung und Kühlung auswählen. – Eventuell Einschalttemperatur, Einschaltverzögerung, Differenz zwischen Raumtemperatur und Taupunkt und Mindestvorlauf- temperatur einstellen. ▶ Fußboden-Heizkreise in Feuchträumen (z. B. Bad und Küche) ab- schalten, ggf. über Relaisausgang PK2 steuern. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 27: Kondensierenden Kühlbetrieb Mit Gebläsekonvektoren (Unterhalb Taupunkt)

    Betriebsstörungen möglich. Der Pool-Mischer darf nicht im Vorlauf montiert werden, wo er das Sicherheitsventil blockieren kann. Für die Verwendung dieses Produkts sind ein WLAN-Router, eine Inter- netverbindung und die App Bosch HomeCom Easy erforderlich. ▶ Pool-Mischer im Rücklauf zur Inneneinheit montieren (siehe Beispiel- abbildung zur Pool-Installation).

  • Seite 28: Umweltschutz Und Entsorgung

    Behörden vor Ort, an Ihr Abfallentsorgungsunternehmen oder an den Umweltschutz und Entsorgung Händler, bei dem Sie das Produkt gekauft haben. Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Weitere Informationen finden Sie hier: Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns www.weee.bosch-thermotechnology.com/...

  • Seite 29: Primärumwälzpumpen-Diagramm (Pc0)

    <27 Puffer bläsekonvektoren fene Kreise) 27<40 Externe Zusatzheizung Direktanlage oder By- pass Externe Zusatzheizung Puffer >40 Direktanlage oder By- pass Einzelraumregelung mit Puffer Stellantrieben (Kreise nicht dauerhaft offen) Einzelraumregelung mit Reihenpuffer Stellantrieben und Überströmventil Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 30: Bypass Zur Heizungsanlage

    Bild 30 Inneneinheit mit Heizkreis und Bypass Wenn die Heizungsanlage das Mindestvolumen und den Mindestdurch- Bypass fluss nicht dauerhaft einhalten kann und der Druckverlust im Kreis zu Vorlauf-Rohrdurchmesser hoch ist, sollte ein Bypass gemäß Anleitung installiert werden. Rücklauf-Rohrdurchmesser Compress 3400i AWS – 6721821880 (2022/06)
  • Seite 31 Minimale By- Minimale By- außen ([D]  31) Vor-/ pass-Länge pass-Länge Rücklauf Abb. 32) ([L]  Abb. ([L]  Abb. Rohrdurch- messer außen CS3400iA WS 4-10 OR-S Tab. 12 Rohrdurchmesser und Bypass-Längen Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 32: System Mit Externer Zusatzheizung, Warmwasser Und Heizkreis Ohne Mischventil Und Bypass

    Bild 34 Außeneinheit mit Inneneinheit, Puffer, externer Zusatzheizung, Warmwasser und einem Heizkreis [1]In der Inneneinheit installiert [5] An der Wand montiert [7] Installiert in externer Zusatzheizung Das hydraulische System ist nur für Heizungsanlagen vorgesehen, die die Anforderungen bezüglich Vorlauf, Volumen und Druckverlust erfül- len. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 33: System Mit Externer Zusatzheizung, Warmwasser Und Heizkreis Mit Bypass Und Mit Oder Ohne Mischventil

    [1]In der Inneneinheit installiert [4] in der Station und an der Wand montiert [5] An der Wand montiert [7] Installiert in externer Zusatzheizung PC1 und Bypass sind bei diesem hydraulischem System erforderlich ( Kapitel 11.3.1). Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 34: System Mit Externer Zusatzheizung, Puffer, Warmwasser Und Heizkreis Mit Bypass Und Mit Oder Ohne Mischventil

    Bild 36 Außeneinheit mit Inneneinheit und zwei Heizkreisen [1]In der Inneneinheit installiert. [5] An der Wand montiert. [7] Installiert in externer Zusatzheizung PC1 und Bypass sind bei diesem hydraulischem System erforderlich ( Kapitel 11.3.1). Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 35: Symbolerklärung

    Tab. 13 Hydraulische Symbole 11.4 Schaltplan 11.4.1 Installationsleiterplatte für die Inneneinheit mit Mischer für externe Zusatzheizung Stromschlag führen. GEFAHR ▶ Niemals die Installationsleiterplatte öffnen. Risiko eines elektrischen Schlages! Das Öffnen der Installationsleiterplatte kann zu Verletzungen durch Compress 3400i AWS – 6721821880 (2022/06)
  • Seite 36 Anmerkung zu Eingang I1 (Anschluss 13, 14) und I4 (Anschluss 15, 16). [EW1]Anforderung externer Zuheizer in Warmwasserspeicher Kontakt auf dem Bauteil oder Relais, das an diesen Eingang angeschlos- [PW2]WW-Umwälzpumpe sen ist, muss für 5 V und 1 mA geeignet sein. [EA1] Heizkabel (Zubehör Außeneinheit) Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 37: Can & Ems Bus

    Bild 38 CAN und EMS Anschlüsse Durchgezogene Linie = werkseitiger Anschluss Gestrichelte Linie = Anschluss erfolgt bei der Installation: Inneneineit Außeneinheit Bedieneinheit Einstellung Kodierschalter (A=0, P=3) Installationsleiterplatte Raumregler (Zubehör) EMS-Modul (Zubehör) Connect-Key K 30 RF (Zubehör) Außeneinheit Anschlussklemmen Außeneinheit Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 38: Schaltplan Für 230 V~ Elektrischen Zuheizer, 230 V~ Außeneinheit

    Technische Daten 11.4.3 Schaltplan für 230 V~ elektrischen Zuheizer, 230 V~ Außeneinheit 230V~ 0-10V~ 0010036830-001 Bild 39 Schaltplan Hauptverteiler Inneneineit Außeneinheit 230 V~ Externe Zusatzheizung [PC1] Heizungsumwälzpumpe [T0] Vorlauftemperaturfühler [T1] Außentemperaturfühler Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 39: 230 V~ Inneneinheit Mit 230 V~ Außeneinheit

    11.4.4 230 V~ Inneneinheit mit 230 V~ Außeneinheit 0010037013-002 Bild 40 Inneneinheit mit 230 V~ Außeneinheit Anschlussklemmen Inneneinheit EMS-Modul (Zubehör) Spannungsversorgung Installationsleiterplatte CAN-Bus-Leitung Außeneinheit Anschlussklemmen Außeneinheit 230 V 1N ~ Spannungsversorgung vom Hauptverteiler zur Außen- einheit Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 40: Anschlussalternativen Für Ems-Bus

    Ein Relais mit mindestens 2 Hauptkontakten muss von der Elektrofach- kraft oder dem Energieversorgungsunternehmen bereitgestellt werden. Die Bedieneinheit benötigt ein potentialfreies Öffnen-/Schließ-Signal entsprechend den Einstellungen der Bedieneinheit. Bei aktivem EVU er- scheint auf der Anzeige der Bedieneinheit ein entsprechendes Symbol. Compress 3400i AWS – 6721821880 (2022/06)
  • Seite 41 __ ___ __ ____ ___ _ Anschluss bei Installation/Zubehör Tab. 14 Der Schaltkontakt des Relais, das an den Anschlüssen 13, 14 und 15, 16 der Installationsleiterplatte angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Compress 3400i AWS – 6721821880 (2022/06)
  • Seite 42 Betriebszustand 2, Normaler Betrieb EVU Funktion = 0 SG Funktion = 0 Betriebszustand 3, Erhöhung der Heizkreistemperatur EVU-Funktion = 0 SG-Funktion = 1 Betriebszustand 4, Erzwungener Betrieb EVU Funktion = 1 SG Funktion = 1 Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 43: Photovoltaik

    16 der Installationsleiterplatte angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. 11.4.7 Photovoltaik Da es nur zwei externe Eingänge für EVU und PV gibt, können diese nicht zur gleichen Zeit verwendet werden. PV-Anschluss am externer Eingang 1 oder 4. Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 44: Kabelschema

    2510 6536 2989 1480 15280 2055 Tab. 17 Fühler T0, TC0, TC1, TC3, TR3 Tab. 19 Fühler T1     °C °C °C °C 14772 6653 3243 1704 11981 5523 2744 1464 Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 45: Inbetriebnahmeprotokoll

     Ja |  Nein Stimmt die Phasenfolge von L1, L2, L3, N und PE in der Außeneinheit?  Ja |  Nein Stimmt die Phasenfolge von L1, L2, L3, N und PE in der Inneneinheit? Compress 3400i AWS – 6721821880 (2022/06)

  • Seite 46: Sicherheitsfunktionen

    Wärmepumpe bei niedrigen Außenlufttemperaturen sperren  Ja |  Nein Wurde die Inbetriebnahme ordnungsgemäß ausgeführt?  Ja |  Nein Sind weitere Maßnahmen des Installateurs notwendig? Bemerkungen: Unterschrift des Installateurs: Unterschrift des Kunden: Tab. 20 Inbetriebnahmeprotokoll Compress 3400i AWS – 6721821880 (2022/06)
  • Seite 48 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
