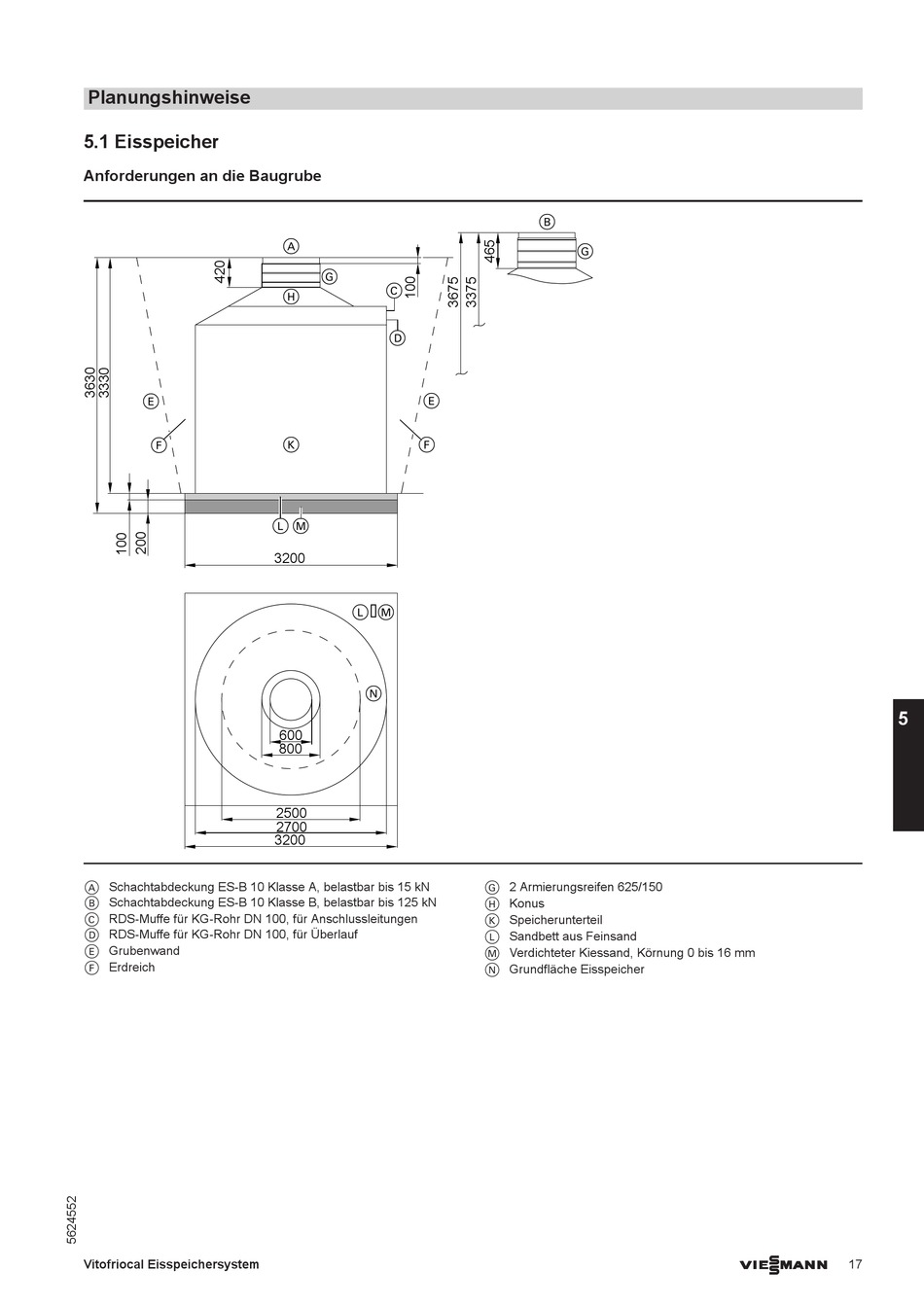

Planungshinweise
5.1 Eisspeicher
Anforderungen an die Baugrube
E
F
A Schachtabdeckung ES-B 10 Klasse A, belastbar bis 15 kN
B Schachtabdeckung ES-B 10 Klasse B, belastbar bis 125 kN
C RDS-Muffe für KG-Rohr DN 100, für Anschlussleitungen
D RDS-Muffe für KG-Rohr DN 100, für Überlauf
E Grubenwand
F Erdreich
Vitofriocal Eisspeichersystem
A
G
C
H
D
E
K
F
L
M
3200
L M
N
600
800
2500
2700
3200
B
G
G 2 Armierungsreifen 625/150
H Konus
K Speicherunterteil
L Sandbett aus Feinsand
M Verdichteter Kiessand, Körnung 0 bis 16 mm
N Grundfläche Eisspeicher
5
VIESMANN
17
