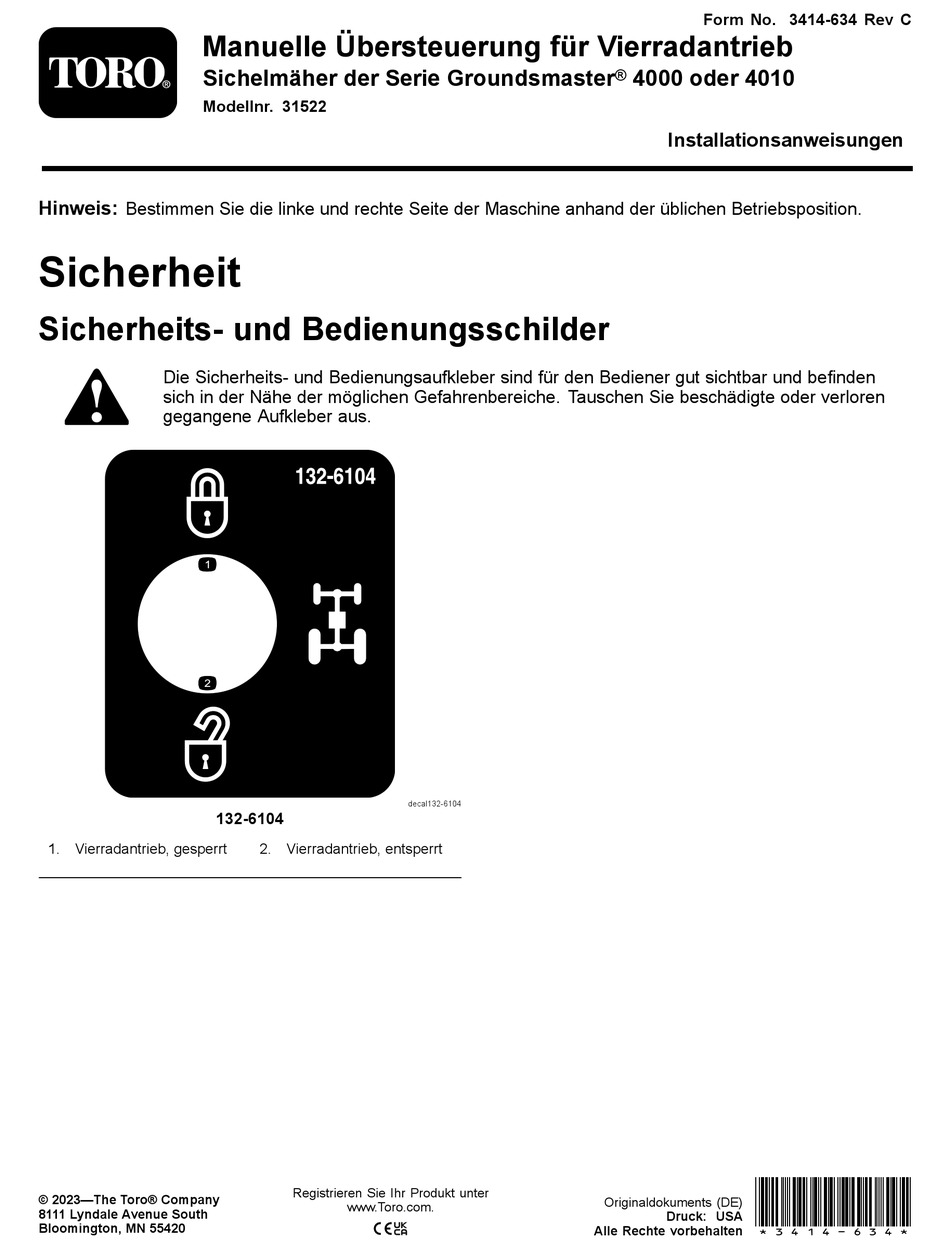

Manuelle Übersteuerung für Vierradantrieb
Sichelmäher der Serie Groundsmaster
Modellnr. 31522
Hinweis:
Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Betriebsposition.
Sicherheit
Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden
sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren
gegangene Aufkleber aus.
132-6104
1. Vierradantrieb, gesperrt
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
decal132-6104
2. Vierradantrieb, entsperrt
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3414-634 Rev C
®
4000 oder 4010
Installationsanweisungen
*3414-634*
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten

Werbung

loading

Inhaltszusammenfassung für Toro 31522

  • Seite 1 Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal132-6104 132-6104 1. Vierradantrieb, gesperrt 2. Vierradantrieb, entsperrt *3414-634* Registrieren Sie Ihr Produkt unter © 2023—The Toro® Company Originaldokuments (DE) www.Toro.com. 8111 Lyndale Avenue South Druck: USA Bloomington, MN 55420 Alle Rechte vorbehalten...
  • Seite 2 Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Bereiten Sie die Maschine vor. Mengenteiler Öffnungsschraube(0,020“) Befestigen Sie die Spulen am Ventil Mengenteilerverteiler. Spule (12 Volt) Spulenmutter Kippschalter...
  • Seite 3 Vorbereiten der Maschine Keine Teile werden benötigt Verfahren Stellen Sie die Maschine auf einer ebenen Fläche ab. Aktivieren Sie die Feststellbremse. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab. g034560 ACHTUNG Bild 1 Wenn Sie den Schlüssel im Zündschloss 1.
  • Seite 4 g036200 Bild 2 1. Spulenmutter 4. Öffnungsschraube g450164 (0,020“) Bild 3 2. Spule (12 Volt) 5. Neue Öffnung 1. Anschlüsse 3. Ventil 6. Mengenteiler Ziehen Sie die Spulenmuttern mit 6,8-9,5 N·m Ziehen Sie die Ventile mit 101,7 N·m an. Ziehen Sie den Mengenteiler auf 101,7 N·m an. Montieren Sie den rechten Vorderreifen und ziehen Sie die Radmuttern an, siehe Bedienungsanleitung für die Maschine.
  • Seite 5 Bringen Sie den Funktionsaufkleber für den Vierradantrieb über das gebohrte Loch (Bild Einbauen des Schalters Für diesen Arbeitsschritt erforderliche Teile: Kippschalter Kabelbaum Funktionsaufkleber für Vierradantrieb Verfahren Bohren Sie ein 13 mm großes Loch in das mittlere Bedienfeld, in Bild 4 finden Sie die richtige Ausrichtung.
  • Seite 6 Befestigen Sie das rote Kabel mit der Verlegen Sie den Kippschalter mit dem AufschriftBYPASS ENGAGE SWITCH 2 am angeschlossenen Kabelbaum zur Rückseite des mittleren Anschluss Nr. 2 (Bild 6 Bild 7) des mittleren Bedienfeldes (Bild Überbrückungsschalters. Befestigen Sie das graue Kabel mit der Bezeichnung BYPASS ENGAGE SWITCH 1 am hinteren Anschluss Nr.
  • Seite 7 Hinweis: Montieren Sie den federbelasteten Schalter in Richtung der Rückseite der Maschine. Werfen Sie die Scheibe mit der Nase weg, die dem Kippschalter beiliegt. g035966 Bild 11 Stecken Sie den Relaisanschluss in das Relais, wie in Bild 12 abgebildet. g274109 Bild 10 1.
  • Seite 8 Unterlage in einem offenen Bereich leicht Starten Sie die Maschine und fahren Sie sie langsam vorwärts. Abschließen des Einbaus Hinweis: An diesem angehobenen Rad sollte ein Traktionsverlust zu erkennen sein. Schalten Sie aus der Neutralstellung den Keine Teile werden benötigt Kippschalter für den Vierradantrieb ein und halten Sie den Schalter gedrückt.
  • Seite 9 Betrieb Vierradantriebschalter Halten Sie den Kippschalter für den Vierradantrieb nach vorne gedrückt, um den Vierradantrieb der Maschine vorübergehend zu aktivieren. g035443 Bild 13 1. Aktivierter Vierradantrieb 2. Normale Stellung...
  • Seite 10 Hinweise:...
  • Seite 11 Hinweise:...
