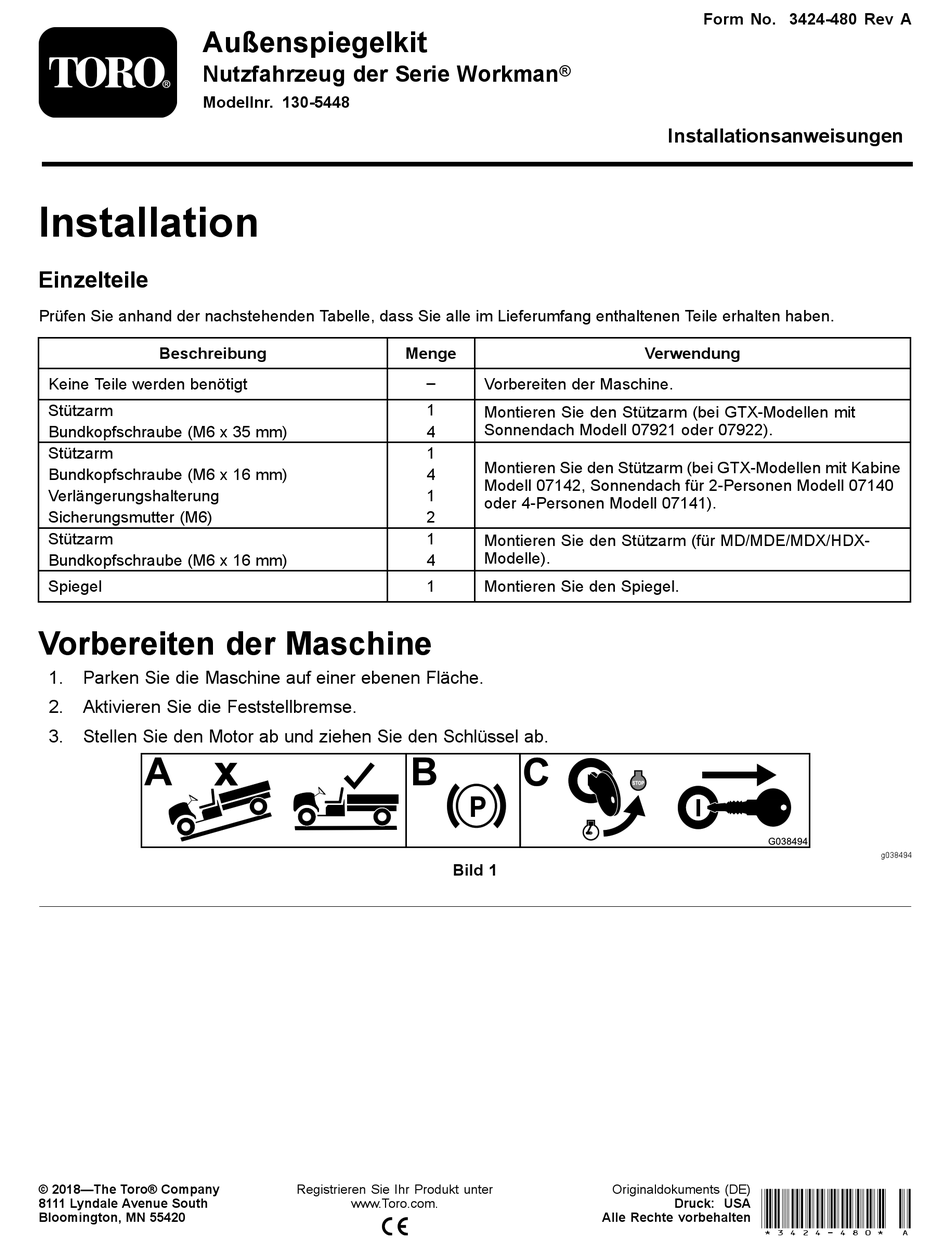

Außenspiegelkit
Nutzfahrzeug der Serie Workman
Modellnr. 130-5448
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Stützarm
Bundkopfschraube (M6 x 35 mm)
Stützarm
Bundkopfschraube (M6 x 16 mm)
Verlängerungshalterung
Sicherungsmutter (M6)
Stützarm
Bundkopfschraube (M6 x 16 mm)
Spiegel
Vorbereiten der Maschine
1.
Parken Sie die Maschine auf einer ebenen Fläche.
2.
Aktivieren Sie die Feststellbremse.
3.
Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.
© 2018—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Menge
–
1
4
1
4
1
2
1
4
1
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
Verwendung
Vorbereiten der Maschine.
Montieren Sie den Stützarm (bei GTX-Modellen mit
Sonnendach Modell 07921 oder 07922).
Montieren Sie den Stützarm (bei GTX-Modellen mit Kabine
Modell 07142, Sonnendach für 2-Personen Modell 07140
oder 4-Personen Modell 07141).
Montieren Sie den Stützarm (für MD/MDE/MDX/HDX-
Modelle).
Montieren Sie den Spiegel.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3424-480 Rev A
Installationsanweisungen
*3424-480* A
Druck: USA
g038494
Werbung
Verwandte Anleitungen für Toro 130-5448
Inhaltszusammenfassung für Toro 130-5448
- Seite 1 Parken Sie die Maschine auf einer ebenen Fläche. Aktivieren Sie die Feststellbremse. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab. g038494 Bild 1 © 2018—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) *3424-480* A 8111 Lyndale Avenue South www.Toro.com.
- Seite 2 Montieren des Stützarms Montieren des Stützarms Für GTX-Modelle mit Sonnendach Für GTX-Modelle mit Kabine Modell 07921 oder 07922 (Modell 07142), Sonnendach für 2-Personen (Modell 07140) oder Tragen Sie mittelstarkes Gewindesperrmittel auf das Gewinde der beiden Bundkopfschrauben 4-Personen (Modell 07141) (M6 x 35 mm) auf. Tragen Sie mittelstarkes Gewindesperrmittel auf Befestigen Sie den Stützarm am das Gewinde der beiden Bundkopfschrauben...
- Seite 3 Montieren des Stützarms Montieren des Spiegels Fluchten Sie die Befestigungsklemme des Für MD/MDE/MDX/HDX-Modelle Spiegels mit dem Stützarm aus (A in Bild Tragen Sie mittelstarkes Gewindesperrmittel auf das Gewinde der beiden Bundkopfschrauben (M6 x 16 mm) auf. Fluchten Sie die Befestigungshalterung des Stützarms mit der Spiegelhalterung an der Säule A der Kabine aus (Bild...
- Seite 4 Betrieb Einstellen des Spiegels Wichtig: Stellen Sie den Winkel des Spiegels vor der Fahrt mit der Maschine ein. Drehen Sie den Spiegel mit beiden Händen nach rechts oder links an der Kugelhalterung (Bild g027524 Bild 7 Drehen Sie den Spiegel mit beiden Händen nach oben oder unten an der Kugelhalterung (A in Bild...
