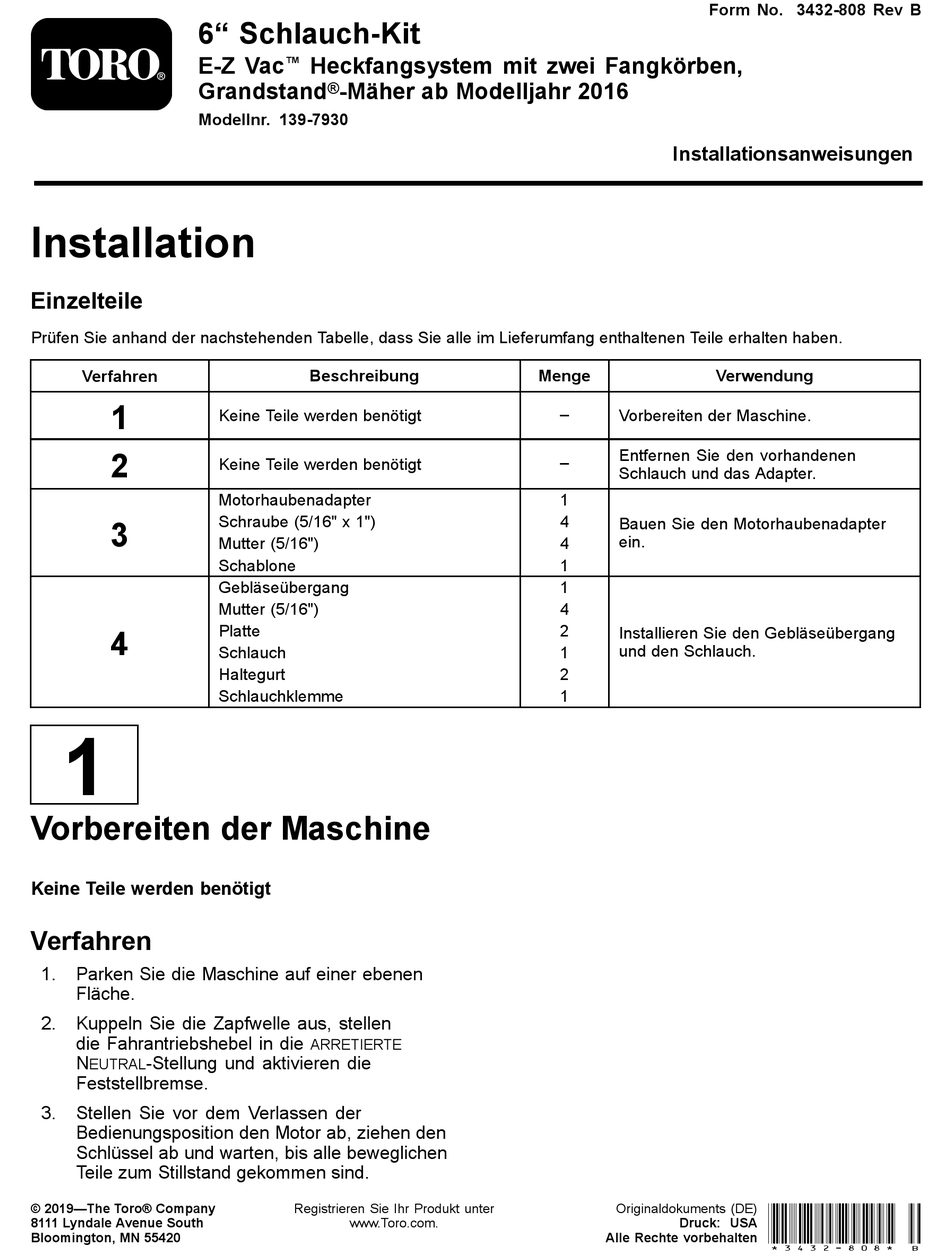

Toro 139-7930 Installationsanweisungen

6" Schlauch-Kit
E-Z Vac
Grandstand
Modellnr. 139-7930
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
1. Parken Sie die Maschine auf einer ebenen
Fläche.
2. Kuppeln Sie die Zapfwelle aus, stellen
die Fahrantriebshebel in die
N -Stellung und aktivieren die
EUTRAL
Feststellbremse.
3. Stellen Sie vor dem Verlassen der
Bedienungsposition den Motor ab, ziehen den
Schlüssel ab und warten, bis alle beweglichen
Teile zum Stillstand gekommen sind.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
™ Heckfangsystem mit zwei Fangkörben,
® -Mäher ab Modelljahr 2016
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Motorhaubenadapter
Schraube (5/16" x 1")
Mutter (5/16")
Schablone
Gebläseübergang
Mutter (5/16")
Platte
Schlauch
Haltegurt
Schlauchklemme
ARRETIERTE
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3432-808 Rev B
Installationsanweisungen
Menge Verwendung
–
Vorbereiten der Maschine.
Entfernen Sie den vorhandenen
–
Schlauch und das Adapter.
1
4
Bauen Sie den Motorhaubenadapter
ein.
4
1
1
4
2
Installieren Sie den Gebläseübergang
und den Schlauch.
1
2
1
Alle Rechte vorbehalten *3432-808* B Originaldokuments (DE)
Druck: USA
