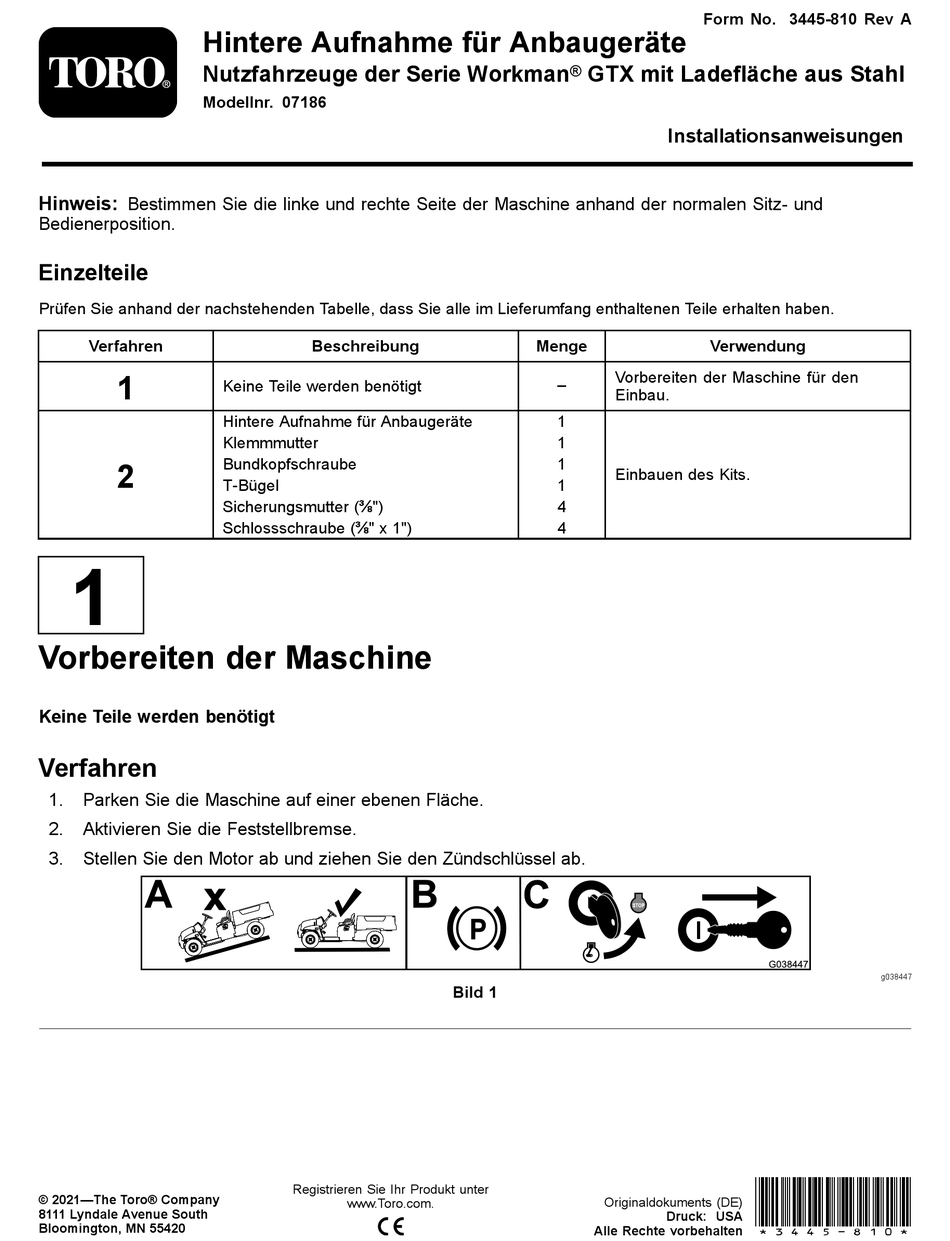

Hintere Aufnahme für Anbaugeräte
Nutzfahrzeuge der Serie Workman
Modellnr. 07186
Hinweis:
Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und
Bedienerposition.
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
1.
Parken Sie die Maschine auf einer ebenen Fläche.
2.
Aktivieren Sie die Feststellbremse.
3.
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Hintere Aufnahme für Anbaugeräte
Klemmmutter
Bundkopfschraube
T-Bügel
Sicherungsmutter (⅜")
Schlossschraube (⅜" x 1")
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
GTX mit Ladefläche aus Stahl
Menge
Vorbereiten der Maschine für den
–
Einbau.
1
1
1
Einbauen des Kits.
1
4
4
Bild 1
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3445-810 Rev A
Installationsanweisungen
Verwendung
*3445-810*
Druck: USA
g038447
