KA01260D/06/DE/03.17
71373549
Products
Kurzanleitung

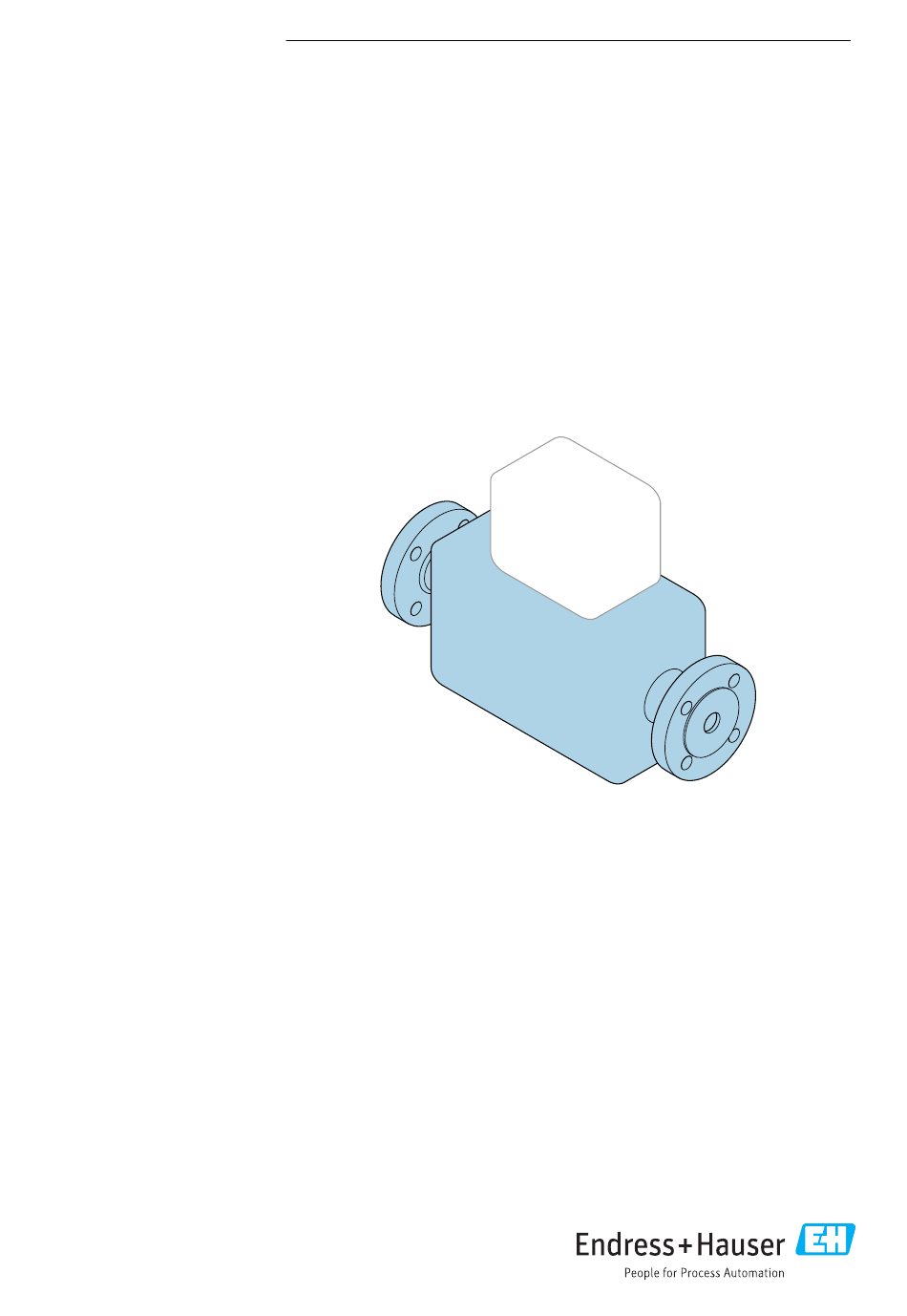

Proline Promass E
Coriolis-Messaufnehmer
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Kurzanleitung Messaufnehmer
Umfasst Informationen zum Messaufnehmer.
Kurzanleitung Messumformer → 3.
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Proline Promass E
Inhaltszusammenfassung für Endress+Hauser Proline Promass E
- Seite 1 Products Solutions Services KA01260D/06/DE/03.17 71373549 Kurzanleitung Proline Promass E Coriolis-Messaufnehmer Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Kurzanleitung Messaufnehmer Umfasst Informationen zum Messaufnehmer. Kurzanleitung Messumformer → 3.
- Seite 2 Proline Promass E Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Weitere Gerätedokumentation Diese Kurzanleitung ist die Kurzanleitung Messaufnehmer. Die "Kurzanleitung Messumformer" ist verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 4 Inhaltsverzeichnis Proline Promass E Inhaltsverzeichnis Hinweise zum Dokument ............5 Verwendete Symbole .
- Seite 5 Proline Promass E Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver-...
- Seite 6 Hinweise zum Dokument Proline Promass E Symbol Bedeutung Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Schutzerde wird mit dem Versorgungsnetz verbunden.
- Seite 7 Proline Promass E Grundlegende Sicherheitshinweise Symbol Bedeutung Symbol Bedeutung Explosionsgefährdeter Bereich Sicherer Bereich (Nicht explosionsgefährdeter Bereich) Durchflussrichtung Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht.
- Seite 8 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können.
- Seite 9 Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird.
- Seite 10 A0028673 abhängig) und Doku- menten vorhanden? • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App verfüg- bar.
- Seite 11 Proline Promass E Lagerung und Transport Order code: Ser. no.: Ext. ord. cd.: Order code: Ser. no.: Ext. ord. cd.: A0030196 1 Beispiel für ein Typenschild Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) 2-D-Matrixcode (QR-Code) Detaillierte Angaben zur Aufschlüsselung der Typenschildangaben: Betriebsanleitung...
- Seite 12 Lagerung und Transport Proline Promass E A0029252 Auf Prozessanschlüssen montierte Schutzscheiben oder -kappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr. 4.2.1 Messgeräte ohne Hebeösen WARNUNG Schwerpunkt des Messgeräts liegt über den Aufhängepunkten der Tragriemen Verletzungsgefahr durch abrutschendes Messgerät!
- Seite 13 Proline Promass E Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforder- lich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 5.1.1 Montageposition Montageort A0028772 Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.
- Seite 14 Montage Proline Promass E A0028773 2 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen.
- Seite 15 Proline Promass E Montage Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben Ausnahme: → 3, 15 A0015589 Horizontale Einbaulage Messumformer unten Ausnahme: → 3, 15 A0015590 Horizontale Einbaulage Messumformer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die minimale Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
- Seite 16 Montage Proline Promass E Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen → 16. A0029322 A0029323 Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
- Seite 17 Proline Promass E Montage Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumformer- kopf komplett freibleibt.
- Seite 18 Montage Proline Promass E • Promass 100, 300: Der Mindestabstand a vom Messumformer zur Isolation beträgt 10 mm (0,39 in), so dass der Messumformer komplett frei bleibt. • Promass 200: Der Mindestabstand a vom Messumformer zur Isolation beträgt 20 mm (0,79 in), so dass der Messumformer komplett frei bleibt.
- Seite 19 Proline Promass E Montage Beheizungsmöglichkeiten Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust statt- finden darf, gibt es folgende Beheizungsmöglichkeiten: • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Detaillierte Angaben zur Beheizung mit elektrischen Heizbändern: Betriebsanleitung zum Gerät.
- Seite 20 Montage Proline Promass E DN 8 ( ")... 50 2 ( ") 80 3 ( ") ⁄ RUPTURE DISK A0029956 Hinweisschild zur Berstscheibe Detaillierte Angaben zum Einsatz einer Berstscheibe: Betriebsanleitung zum Gerät. Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen.
- Seite 21 Proline Promass E Entsorgung Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrichtung des Messstoffs übereinstimmt. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun- gen nicht nach oben weisen. A0029263 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)? ...
- Seite 22 Entsorgung Proline Promass E Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Mess- gerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicherheitshin- weise beachten. Messgerät entsorgen WARNUNG Gefährdung von Personal und Umwelt durch gesundheitsgefährdende Messstoffe! ‣ Sicherstellen, dass das Messgerät und alle Hohlräume frei von gesundheits- oder umwelt- gefährdenden Messstoffresten sind, z.B.
- Seite 24 www.addresses.endress.com...
