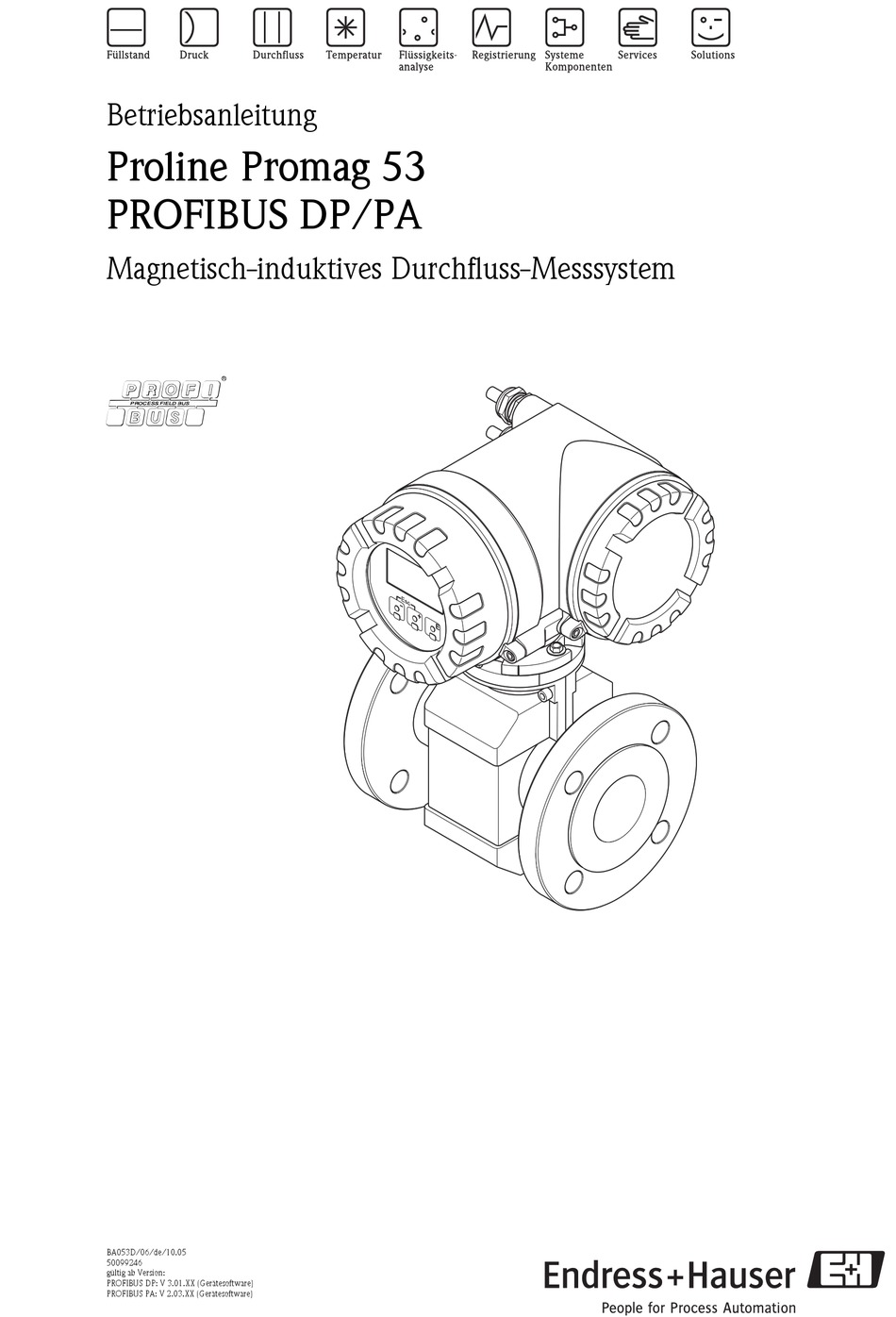

Seite 1 Betriebsanleitung Proline Promag 53 PROFIBUS DP/PA Magnetisch-induktives Durchfluss-Messsystem BA053D/06/de/10.05 50099246 gültig ab Version: PROFIBUS DP: V 3.01.XX (Gerätesoftware) PROFIBUS PA: V 2.03.XX (Gerätesoftware)
Seite 2 Kurzanleitung Proline Promag 53 PROFIBUS DP/PA Kurzanleitung Mit der folgenden Kurzanleitung können Sie Ihr Messgerät schnell und einfach in Betrieb nehmen: Sicherheitshinweise Seite 9 Machen Sie sich zuerst mit den Sicherheitshinweisen vertraut, um die nachfolgenden Arbeitsschritte schnell und einfach durchführen zu können. Sie finden hier u.a. Informationen über die bestimmungsgemäße Verwendung des Messgerätes, die Betriebssicherheit und die im Dokument verwendeten Sicherheitszeichen und -symbole.
Seite 3 Proline Promag 53 PROFIBUS DP/PA Kurzanleitung ▼ Kundenspezifische Parametrierung Seite 76 ff. Komplexe Messaufgaben erfordern das Konfigurieren zusätzlicher Funktionen, die der Anwender über die Funktionsma- trix individuell auswählen, einstellen und auf seine Prozessbedingungen anpassen kann. Hinweis! Eine ausführliche Beschreibung aller Funktionen sowie eine Detailübersicht der Funktionsmatrix finden Sie im Handbuch “Beschreibung Gerätefunktionen”, das ein separater Bestandteil dieser Betriebsanleitung ist!
Seite 4 Kurzanleitung Proline Promag 53 PROFIBUS DP/PA QUICK SETUP für die schnelle Inbetriebnahme Hinweis! Weiterführende Informationen zur Durchführung von Quick Setup-Menüs, insbesondere bei Gerä- ten ohne Vor-Ort-Anzeige, finden Sie im Kapitel “Inbetriebnahme”. → Seite 90 ff. 1002 Setup XXX.XXX.XX Quick Setup...
Seite 5 Proline Promag 53 PROFIBUS DP/PA Kurzanleitung Hinweis! • Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBETRIEB- NAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig. • Das Quick Setup “Inbetriebnahme” ist durchzuführen bevor eines der anderen in dieser Betriebsanleitung beschriebe- nen Quick Setups ausgeführt wird.
Seite 6 Kurzanleitung Proline Promag 53 PROFIBUS DP/PA Endress+Hauser...
Seite 7: Inhaltsverzeichnis
Proline Promag 53 PROFIBUS DP/PA Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....9 Potenzialausgleich ......65 4.4.1 Standardfall .
Seite 8 Proline Promag 53 PROFIBUS DP/PA Inhaltsverzeichnis Systemintegration PROFIBUS DP/PA ..106 Ersatzteile ......150 6.5.1 Gerätestammdaten-Datei (GSD-Datei) .
Seite 9: Sicherheitshinweise
• Das Gerät darf nur durch Personal bedient werden, das vom Anlagenbetreiber autorisiert und eingewiesen wurde. Die Anweisungen in dieser Betriebsanleitung sind unbedingt zu befolgen. • Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Materialbeständigkeit messstoffberührender Teile abzuklären. Für die Auswahl messstoff- berührender Materialien hinsichtlich ihrer Korrosionsbeständigkeit im Prozess ist der Anwender...
Seite 10: Rücksendung
Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular “Erklärung zur Kontamination” bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren, zu prüfen oder zu reparieren.
Seite 11: Identifizierung
Proline Promag 53 PROFIBUS DP/PA Identifizierung Identifizierung Gerätebezeichnung Das Durchfluss-Messsystem besteht aus folgenden Teilen: • Messumformer Promag 53 • Messaufnehmer Promag W, Promag P oder Promag H Zwei Ausführungen sind verfügbar: • Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit.
Seite 12: Typenschild Messaufnehmer
Identifizierung Proline Promag 53 PROFIBUS DP/PA 2.1.2 Typenschild Messaufnehmer PROMAG P XXXXX-XXXXXXXXXXXX Order Code: 12345678901 RY Ser.No.: ABCDEFGHJKLMNPQRST TAG No.: 0.5328/5 0.5CAL K-factor: DN100 DIN/EN PN40 -10°C...150°C/+14°F...300°F Materials: 1.4435/316L EPD/MSÜ, R/B Electrode: -20°C (-4°F)<Tamb<+60°C (+140°F) NEMA/Type4X N12895 Pat. US 4,382,387 4,704,908 5,540,103 a0004374 Abb.
Seite 13: Typenschild Anschlüsse
Proline Promag 53 PROFIBUS DP/PA Identifizierung 2.1.3 Typenschild Anschlüsse active See operating manual passive Betriebsanleitung beachten normally open contact Observer manuel d'instruction normally closed contact 12345678912 Ser.No.: L1/L+ Supply / Versorgung / N/L- Tension d'alimentation 26 = B (RxD/TxD-P) PROFIBUS DP 27 = A (RxD/TxD-N) 3...30 VDC, Ri = 3 kOhm...
Seite 14: Zertifikate Und Zulassungen
Anforderungen gemäß EN 61326/A1. Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun- gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde “Australian Communications Authority (ACA)”.
Seite 15: Montage
Proline Promag 53 PROFIBUS DP/PA Montage Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. • Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
Seite 16: Lagerung
Montage Proline Promag 53 PROFIBUS DP/PA Transport Flanschgeräte (DN > 300) Verwenden Sie ausschließlich die am Flansch angebrachten Metallhalterungen für den Transport, das Anheben oder das Einsetzen des Messaufnehmers in die Rohrleitung. " Achtung! Der Messaufnehmer darf nicht mit einem Gabelstapler am Mantelblech angehoben werden! Das Mantelblech wird sonst eingedrückt und die innenliegenden Magnetspulen beschädigt.
Seite 17: Einbaubedingungen
Proline Promag 53 PROFIBUS DP/PA Montage Einbaubedingungen 3.2.1 Einbaumaße Alle Abmessungen und Einbaulängen des Messaufnehmer und -umformer finden Sie in der separaten Dokumentation “Technische Information”. 3.2.2 Einbauort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: •...
Seite 18 Montage Proline Promag 53 PROFIBUS DP/PA Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitun- gen zu erkennen. → Seite 129 " Achtung! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.
Seite 19: Einbaulage
Proline Promag 53 PROFIBUS DP/PA Montage 3.2.3 Einbaulage Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch störende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche Funktionen und Hilfsmittel, um schwierige Messstoffe korrekt zu erfassen: • Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen im Messrohr, z.B.
Seite 20: Ein- Und Auslaufstrecken
Montage Proline Promag 53 PROFIBUS DP/PA 3.2.4 Ein- und Auslaufstrecken Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu beachten: • Einlaufstrecke: ≥ 5 x DN •...
Seite 21: Fundamente, Abstützungen
Proline Promag 53 PROFIBUS DP/PA Montage 3.2.6 Fundamente, Abstützungen Bei Nennweiten DN ≥ 350 ist der Messaufnehmer auf ein ausreichend tragfähiges Fundament zu stellen. " Achtung! Beschädigungsgefahr! Stützen Sie den Messaufnehmer nicht am Mantelblech ab. Das Mantelblech wird sonst eingedrückt und die innen liegenden Magnetspulen beschädigt.
Seite 22: Anpassungsstücke
Montage Proline Promag 53 PROFIBUS DP/PA 3.2.7 Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel- flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauigkeit.
Seite 23 Proline Promag 53 PROFIBUS DP/PA Montage Promag W Durchflusskennwerte Promag W (SI-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge (v ≈ 0,3 bzw. 10 m/s) (v ≈ 2,5 m/s) (v ≈ 0,04 m/s) [mm] [inch] (≈ 2 Pulse/s) 1"...
Seite 24 Montage Proline Promag 53 PROFIBUS DP/PA Durchflusskennwerte Promag W (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge (v ≈ 0,3 bzw. 10 m/s) (v ≈ 2,5 m/s) (v ≈ 0,04 m/s) [inch] [mm] (≈ 2 Pulse/s) 1" 2,5...80 gal/min...
Seite 25 Proline Promag 53 PROFIBUS DP/PA Montage Promag P Durchflusskennwerte Promag P (SI-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge (v ≈ 0,3 bzw. 10 m/s) (v ≈ 2,5 m/s) (v ≈ 0,04 m/s) [mm] [inch] (≈ 2 Pulse/s) ½"...
Seite 26 Montage Proline Promag 53 PROFIBUS DP/PA Durchflusskennwerte Promag P (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge (v ≈ 0,3 bzw. 10 m/s) (v ≈ 2,5 m/s) (v ≈ 0,04 m/s) [inch] [mm] (≈ 2 Pulse/s) ½" 1,0…27 gal/min...
Seite 27: Verbindungskabellänge
Proline Promag 53 PROFIBUS DP/PA Montage Durchflusskennwerte Promag H (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge (v ≈ 0,3 bzw. 10 m/s) (v ≈ 2,5 m/s) (v ≈ 0,04 m/s) [mm] [inch] (≈ 2 Pulse/s) " 0,015…0,5 gal/min...
Seite 28: Einbau
Montage Proline Promag 53 PROFIBUS DP/PA Einbau 3.3.1 Einbau Messaufnehmer Promag W Hinweis! Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und müssen bauseits bereit gestellt werden. Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert: • Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente → Seite 30 ff.
Seite 29 Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdeten Rohrleitun- gen (→ Seite 66 ff.), sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Mess- aufnehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser als separates Zubehörteil bestellt werden. → Seite 30 "...
Seite 30 Montage Proline Promag 53 PROFIBUS DP/PA Schrauben-Anziehdrehmomente (Promag W) Beachten Sie folgende Punkte: • Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde. • Die Schrauben sind gleichmäßig über Kreuz anzuziehen. • Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Seite 31 Proline Promag 53 PROFIBUS DP/PA Montage Promag W EN (DIN) Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] [bar] Hartgummi Polyurethan PN 10 20 x M 27 600 * PN 16 20 x M 33 PN 25 20 x M 36...
Seite 32 Montage Proline Promag 53 PROFIBUS DP/PA Promag W AWWA Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] [inch] Hartgummi Polyurethan 28" Class D 28 x 1 ¼" 30" Class D 28 x 1 ¼" 32" Class D 28 x 1 ½"...
Seite 33 Proline Promag 53 PROFIBUS DP/PA Montage Promag W Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] Hartgummi Polyurethan 4 x M 16 4 x M 16 4 x M 16 4 x M 16 4 x M 16 4 x M 16...
Seite 34 Montage Proline Promag 53 PROFIBUS DP/PA Promag W AS 4087 Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] Hartgummi Cl.14 4 x M 16 Cl.14 8 x M 16 Cl.14 8 x M 20 Cl.14 8 x M 20 Cl.14 8 x M 20 Cl.14...
Seite 35: Einbau Messaufnehmer Promag P
Proline Promag 53 PROFIBUS DP/PA Montage 3.3.2 Einbau Messaufnehmer Promag P " Achtung! • Die auf beide Messaufnehmerflansche montierten Scheiben schützen das über die Flansche gebördelte PTFE-Material gegen eine Rückverformung. Diese Schutzscheiben dürfen deshalb erst unmittelbar vor der Montage des Messaufnehmers entfernt werden.
Seite 36 Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdeten Rohrleitun- gen (→ Seite 66 ff.), sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Mess- aufnehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser als separates Zubehörteil bestellt werden → Seite 30 "...
Seite 37 Proline Promag 53 PROFIBUS DP/PA Montage Einbau der Hochtemperaturausführung (mit PFA-Auskleidung) Die Hochtemperaturausführung besitzt eine Gehäusestütze für die thermische Trennung von Mess- aufnehmer und Messumformer. Diese Ausführung kommt immer dort zum Einsatz, wo gleichzeitig hohe Messstoff- und Umgebungstemperaturen auftreten. Bei Messstofftemperaturen über +150 °C ist die Hochtemperaturausführung zwingend erforderlich!
Seite 38 Montage Proline Promag 53 PROFIBUS DP/PA Schrauben-Anziehdrehmomente (Promag P) Beachten Sie folgende Punkte: • Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde. • Die Schrauben sind gleichmäßig über Kreuz anzuziehen. • Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Seite 39 Proline Promag 53 PROFIBUS DP/PA Montage Promag P EN (DIN) Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] [bar] PTFE PN 25 20 x M 33 – PN 10 20 x M 27 – 600 * PN 16 20 x M 33 –...
Seite 40 Montage Proline Promag 53 PROFIBUS DP/PA Promag P Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] PTFE 4 x M 12 – 4 x M 12 – 4 x M 16 – 4 x M 16 – 4 x M 16 –...
Seite 41: Einbau Messaufnehmer Promag H
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozessanschlüssen aus Kunststoff ist eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein entsprechendes Wandmonta- geset kann bei Endress+Hauser als Zubehörteil separat bestellt werden. → Seite 133 DN 2...25 DN 40...100 a0004301 Abb.
Seite 42 Erdungsringe dürfen diese Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden bzw. sind diese immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden (→ Seite 133). Achten Sie bei der Bestellung darauf, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind.
Seite 43 über den Messaufnehmer oder Messumformer erfolgt. Befestigen Sie den Messaufnehmer Promag H mit einigen Schweißpunkten in der Rohrleitung. Eine dazu geeignete Einschweißhilfe kann bei Endress+Hauser als Zubehörteil separat bestellt werden. → Seite 133 Lösen Sie die Schrauben am Prozessanschlussflansch und entfernen Sie den Messaufnehmer inkl.
Seite 44: Messumformergehäuse Drehen
Montage Proline Promag 53 PROFIBUS DP/PA 3.3.4 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Warnung! Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation dargestellt.
Seite 45: Vor-Ort-Anzeige Drehen
Proline Promag 53 PROFIBUS DP/PA Montage 3.3.5 Vor-Ort-Anzeige drehen Schrauben Sie den Elektronikraumdeckel vom Messumformergehäuse ab. Drücken Sie die seitlichen Verriegelungstasten des Anzeigemoduls und ziehen Sie das Modul aus der Elektronikraumabdeckplatte heraus. Drehen Sie die Anzeige in die gewünschte Lage (max. 4 x 45° in beide Richtungen) und setzen Sie sie wieder auf die Elektronikraumabdeckplatte auf.
Seite 46: Montage Wandaufbaugehäuse
Montage Proline Promag 53 PROFIBUS DP/PA 3.3.6 Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: • Direkte Wandmontage • Schalttafeleinbau (mit separatem Montageset, Zubehör) → Seite 47 • Rohrmontage (mit separatem Montageset, Zubehör) → Seite 47 " Achtung! •...
Seite 47 Proline Promag 53 PROFIBUS DP/PA Montage Schalttafeleinbau Einbauöffnung in der Schalttafel gemäss Abbildung vorbereiten. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen.
Seite 48: Einbaukontrolle
Montage Proline Promag 53 PROFIBUS DP/PA Einbaukontrolle Führen Sie nach dem Einbau des Messgerätes in die Rohrleitung folgende Kontrollen durch: Gerätezustand/-spezifikationen Hinweise Ist das Messgerät beschädigt (Sichtkontrolle)? → Seite 162 ff. Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur/ -druck, Umgebungstemperatur, min. Messstoffleitfähigkeit, Messbereich, usw.?
Seite 49: Verdrahtung
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. • Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messumformer mit derselben Fabrikationsnummer miteinander verbunden werden.
Seite 50: Kabelspezifikation Profibus Pa
Verdrahtung Proline Promag 53 PROFIBUS DP/PA Beispiel Gemäß Herstellerangabe dürfen bei Verwendung einer Standardleitung 9 Repeater in Reihe geschal- tet werden. Die maximale Entfernung zwischen zwei Busteilnehmern bei einer Übertragungsgeschwindigkeit von 1,5 MBit/s errechnet sich aus: (9 + 1) x 200 m = 2000 m.
Seite 51 Proline Promag 53 PROFIBUS DP/PA Verdrahtung Die elektrischen Kenndaten des Feldbuskabels sind nicht festgelegt, bei der Auslegung des Feldbus- ses bestimmen diese jedoch wichtige Eigenschaften wie z.B. überbrückbare Entfernungen, Anzahl Teilnehmer, elektromagnetische Verträglichkeit, usw. Typ A Typ B Kabelaufbau verdrilltes Adernpaar,...
Seite 52: Schirmung Und Erdung
Verdrahtung Proline Promag 53 PROFIBUS DP/PA Busabschluss Anfang und Ende eines jeden Feldbussegments sind grundsätzlich durch einen Busabschluss zu ter- minieren. Bei verschiedenen Anschlussboxen (Nicht-Ex) kann der Busabschluss über einen Schalter aktiviert werden. Ist dies nicht der Fall, muss ein separater Busabschluss installiert werden.
Seite 53: Anschluss Getrenntausführung
Proline Promag 53 PROFIBUS DP/PA Verdrahtung Anschluss Getrenntausführung 4.2.1 Anschluss Promag W/P/H Warnung! • Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren bzw. verdrahten Sie das Gerät nicht unter Netzspannung. Ein Nichtbeachten kann zur Zerstö- rung von Teilen der Elektronik führen.
Seite 54 Verdrahtung Proline Promag 53 PROFIBUS DP/PA Spulenkreis Elektrodenkreis Messsignal Rohr MSÜ S1 E1 E2 S2GND E S n.c. n.c. n.c. E1 E2 GND E a0004323-de Abb. 31: Anschluss der Getrenntausführung Promag W/P Anschlussklemmenraum Wandaufbaugehäuse Anschlussgehäusedeckel Messaufnehmer Signalkabel Spulenstromkabel n.c. nicht angeschlossene, isolierte Kabelschirme Klemmen-Nr.: 6/5 = braun;...
Seite 55 Proline Promag 53 PROFIBUS DP/PA Verdrahtung Kabelkonfektionierung bei der Getrenntausführung Promag W / Promag P Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A). Die feindrähtigen Adern sind mit Aderendhülsen zu versehen (Detail B). " Achtung! Beachten Sie bei der Konfektionierung unbedingt folgende Punkte: •...
Seite 56 Verdrahtung Proline Promag 53 PROFIBUS DP/PA Kabelkonfektionierung bei der Getrenntausführung Promag H Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A). Die feindrähtigen Adern sind mit Kabelendhülsen zu versehen (Detail B). " Achtung! Beachten Sie bei der Konfektionierung unbedingt folgende Punkte: •...
Seite 57: Kabelspezifikationen
Aderschirm Adermantel Aderverstärkung Kabelschirm Außenmantel Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht. Solche Kabel empfehlen wir in folgenden Fällen: • Erdverlegung von Kabeln • Gefahr von Nagetierfraß • Geräteeinsatz unter Schutzart IP 68 Einsatz in elektrisch stark gestörter Umgebung Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß...
Seite 58: Anschluss Der Messeinheit
Verdrahtung Proline Promag 53 PROFIBUS DP/PA Anschluss der Messeinheit 4.3.1 Anschlussklemmenbelegung Hinweis! Die elektrischen Kenngrößen finden Sie im Kapitel “Technische Daten”. PROFIBUS DP " Achtung! Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle) auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und den folgenden Anschlussklemmen im Anschlussraum des Messumformers zugeordnet: •...
Seite 59: Anschluss Messumformer
Proline Promag 53 PROFIBUS DP/PA Verdrahtung 4.3.2 Anschluss Messumformer Warnung! • Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
Seite 60: Anschlussschema Profibus Dp
Verdrahtung Proline Promag 53 PROFIBUS DP/PA 4.3.3 Anschlussschema PROFIBUS DP Nicht umrüstbare Platine (Bestellvariante 53***-***********J) (+5 V) N (L–) (DGND) L1 (L+) RxD/TxD-P A (RxD/TxD-N) A (RxD/TxD-N) RxD/TxD-P (DGND) (+5 V) 24 25 26 27 20 21 22 23 N (L-)
Seite 61 Proline Promag 53 PROFIBUS DP/PA Verdrahtung Umrüstbare Platinen (Bestellvariante 53***-***********V und 53***-***********P) B (RS485) (L–) A (RS485) RxD/TxD-P RxD/TxD-N (L+) A (RS485) RxD/TxD-N B (RS485) RxD/TxD-P + – + – + – – 20 21 22 23 24 25 26 27 –...
Seite 62: Anschlussschema Profibus Pa
Verdrahtung Proline Promag 53 PROFIBUS DP/PA 4.3.4 Anschlussschema PROFIBUS PA Nicht umrüstbare Platinen (Bestellvariante 53***-***********F und 53***-***********H) N (L–) PA + L1 (L+) PA – PA – PA + 20 21 22 23 24 25 26 27 N (L-) L1 (L+) a0002593 Abb.
Seite 63 • Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen. Optional ist das Gerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk liefer- bar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Ersatzteil bestellt werden. → Seite 132 45.0 mm 150/300 mm (1.766")
Seite 64: Abschirmung Der Zuleitung/T-Box
Verdrahtung Proline Promag 53 PROFIBUS DP/PA Technische Daten (Feldbus-Gerätestecker): Anschlussquerschnitt 0,75 mm Anschlussgewinde PG 13.5 Schutzart IP 67 nach DIN 40 050 IEC 529 Kontaktoberfläche CuZnAu Werkstoff Gehäuse Cu Zn, Oberfläche Ni Brennbarkeit V - 2 nach UL - 94 Betriebstemperatur –40...+85 °C...
Seite 65: Potenzialausgleich
Proline Promag 53 PROFIBUS DP/PA Verdrahtung Potenzialausgleich 4.4.1 Standardfall Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine standardmäßig eingebaute Bezugselektrode, die den dafür erforderlichen Potenzialausgleich sicher stellt.
Seite 66: Sonderfälle
über ein Erdungskabel mit dem jeweiligen Rohrleitungsflansch zu verbinden und zu erden. Das Messumformer- bzw. Messaufnehmeranschlussgehäuse ist über die dafür vorgesehene Erdungs- klemme auf Erdpotenzial zu legen (siehe Abbildung). Das für die Flansch-zu-Flanschverbindung erforderliche Erdungskabel kann bei Endress+Hauser als Zubehörteil separat bestellt werden. → Seite 133 "...
Seite 67: Kunststoff- Oder Isolierend Ausgekleidete Rohrleitungen
Proline Promag 53 PROFIBUS DP/PA Verdrahtung Kunststoff- oder isolierend ausgekleidete Rohrleitungen Im Normalfall erfolgt der Potenzialausgleich über die Bezugselektroden im Messrohr. In Ausnah- mefällen ist es jedoch möglich, dass aufgrund des Erdungskonzeptes einer Anlage große Ausgleichs- ströme über die Bezugselektroden fließen. Dies kann zur Zerstörung des Messaufnehmers führen, z.B.
Seite 68: Schutzart
Verdrahtung Proline Promag 53 PROFIBUS DP/PA Schutzart Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67. Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleis- ten, müssen folgende Punkte zwingend beachtet werden: • Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Seite 69: Anschlusskontrolle
Proline Promag 53 PROFIBUS DP/PA Verdrahtung Anschlusskontrolle Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? 85...260 V AC (45...65 Hz)
Seite 70: Bedienung
Bedienung Proline Promag 53 PROFIBUS DP/PA Bedienung Bedienung auf einen Blick Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Bediener verschiedene Möglichkeiten zur Verfügung: Vor-Ort-Anzeige (Option) → Seite 71 Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen, gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme durchfüh-...
Seite 71: Vor-Ort-Anzeige
Proline Promag 53 PROFIBUS DP/PA Bedienung Vor-Ort-Anzeige 5.2.1 Anzeige- und Bedienelemente Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr Gerät über das “Quick Setup” bzw. die Funktionsmatrix konfigurieren. Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss- richtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden.
Seite 72: Anzeigedarstellung (Betriebsmodus)
Bedienung Proline Promag 53 PROFIBUS DP/PA 5.2.2 Anzeigedarstellung (Betriebsmodus) Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen Bedürfnissen anzupassen (→...
Seite 73: Anzeigesymbole
Proline Promag 53 PROFIBUS DP/PA Bedienung 5.2.4 Anzeigesymbole Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen. Anzeigesymbol Bedeutung Anzeigesym- Bedeutung Systemfehler Prozessfehler Störmeldung Hinweismeldung (mit Auswirkung auf Ausgänge) (ohne Auswirkung auf Ausgänge)
Seite 74 Bedienung Proline Promag 53 PROFIBUS DP/PA Anzeigesymbol Bedeutung Anzeigesym- Bedeutung Ausgangswert OUT, Ausgangswert OUT, Analog Input 1...2 Summenzähler 1...3 (Modul AI) mit (Modul TOTAL) mit Statuszustand Statuszustand a0004617 a0002327 UNC = unsicher UNC = unsicher Ausgangswert OUT, Ausgangswert OUT, Analog Input 1...2 Summenzähler 1...3...
Seite 75: Abfüllprozesse Über Die
Proline Promag 53 PROFIBUS DP/PA Bedienung 5.2.5 Abfüllprozesse über die Vor-Ort-Anzeige steuern Mit Hilfe des optionalen Softwarepakets “Abfüllen (Batching)” (F-CHIP, Zubehör → Seite 132) können Abfüllprozesse direkt über die Vor-Ort-Anzeige gesteuert werden. Damit ist das Gerät voll- umfänglich als “Batchcontroller” im Feld einsetzbar.
Seite 76: Kurzanleitung Zur Funktionsmatrix
Bedienung Proline Promag 53 PROFIBUS DP/PA Kurzanleitung zur Funktionsmatrix Hinweis! • Beachten Sie unbedingt die allgemeinen Hinweise → Seite 77 • Funktionsbeschreibungen → Handbuch “Beschreibung Gerätefunktionen” HOME-Position → F → Einstieg in die Funktionsmatrix Block auswählen (z.B. AUSGÄNGE) Gruppe auswählen (z.B. STROMAUSGANG 1) Funktionsgruppe auswählen (z.B.
Seite 77: Allgemeine Hinweise
OS betätigt, erscheint auf der Anzeige automatisch eine Aufforderung zur Code-Eingabe. • Wird als Kundencode “0” eingegeben, so ist die Programmierung immer freigegeben! • Falls Sie den persönlichen Code nicht mehr greifbar haben, kann Ihnen Ihre Endress+Hauser- Serviceorganisation weiterhelfen. "...
Seite 78: Fehlermeldungen
Bedienung Proline Promag 53 PROFIBUS DP/PA Fehlermeldungen 5.4.1 Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler vor, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten: •...
Seite 79: Bedienmöglichkeiten
Anwender Gerätebeschreibungsdateien (DD = Device Descriptions) für folgende Bedienhilfen und Bedienprogramme zur Verfügung: 5.5.1 FieldCare FieldCare ist Endress+Hauser’s FDT basierendes Anlagen-Asset-Management-Tool und ermöglicht die Konfiguration und Diagnose von intelligenten Feldgeräten. Durch Nutzung von Zustandinfor- mationen verfügen Sie zusätzlich über ein einfaches aber effektives Tool zur Überwachung der Geräte.
Seite 80: Gerätebeschreibungsdateien Für
Bedienung Proline Promag 53 PROFIBUS DP/PA 5.5.4 Gerätebeschreibungsdateien für Bedienprogramme Nachfolgend wird die passende Gerätebeschreibungsdatei für das jeweilige Bedientool sowie die Bezugsquelle ersichtlich. PROFIBUS DP → Funktion GERÄTESOFTWARE (8100) Gültig für Gerätesoftware: 3.01.XX Gerätedaten PROFIBUS DP: → Funktion PROFIL VERSION (6160) Profil Version: →...
Seite 81 Proline Promag 53 PROFIBUS DP/PA Bedienung PROFIBUS PA → Funktion GERÄTESOFTWARE (8100) Gültig für Gerätesoftware: 2.03.XX Gerätedaten PROFIBUS PA: → Funktion PROFIL VERSION (6160) Profil Version: → Funktion GERÄTE ID (6162) Promag 53 ID-Nr.: 1527hex Profil ID-Nr.: 9741hex GSD-Datei Informationen:...
Seite 82: Hardware-Einstellungen Profibus Dp
Bedienung Proline Promag 53 PROFIBUS DP/PA Hardware-Einstellungen PROFIBUS DP 5.6.1 Einstellen des Schreibschutzes Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschaltet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Geräteparameter via PROFIBUS (azyklische Datenübertragung, z.B. via FieldCare) nicht möglich.
Seite 83: Einstellen Der Geräteadresse
Proline Promag 53 PROFIBUS DP/PA Bedienung 5.6.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Gerätea- dressen liegen im Bereich 0…126. In einem PROFIBUS DP/PA Netz kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht erkannt.
Seite 84: Abschlusswiderstände Einstellen
Bedienung Proline Promag 53 PROFIBUS DP/PA 5.6.3 Abschlusswiderstände einstellen Hinweis! Es ist wichtig die RS485 Leitung am Anfang und Ende des Bussegments richtig abzuschließen, da Fehlanpassungen der Impedanz zu Reflexionen auf der Leitung führen und dadurch eine fehlerhafte Kommunikationsübertragung verursacht werden kann.
Seite 85: Konfiguration Stromausgang
Proline Promag 53 PROFIBUS DP/PA Bedienung 5.6.4 Konfiguration Stromausgang Die Konfiguration des Stromausgangs als “aktiv” oder “passiv” erfolgt über verschiedene Steckbrücken auf dem Strom-Sub-Modul. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronik- raumabdeckung entfernen.
Seite 86: Konfiguration Relaisausgang
Bedienung Proline Promag 53 PROFIBUS DP/PA 5.6.5 Konfiguration Relaisausgang Über zwei Steckbrücken auf dem steckbaren Sub-Modul kann der Relaiskontakt wahlweise als Öff- ner oder Schließer konfiguriert werden. In der Funktion ISTZUSTAND RELAIS (4740) ist diese Konfiguration jederzeit abrufbar. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
Seite 87: Hardware-Einstellungen Profibus Pa
Proline Promag 53 PROFIBUS DP/PA Bedienung Hardware-Einstellungen PROFIBUS PA 5.7.1 Einstellen des Schreibschutzes Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschaltet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Geräteparameter via PROFIBUS (azyklische Datenübertragung, z.B. via FieldCare) nicht möglich.
Seite 88: Einstellen Der Geräteadresse
Bedienung Proline Promag 53 PROFIBUS DP/PA 5.7.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Gerätea- dressen liegen im Bereich 0…126. In einem PROFIBUS DP/PA Netz kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht erkannt.
Seite 89: Inbetriebnahme
Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Mess- stelle in Betrieb nehmen: • Checkliste “Einbaukontrolle” → Seite 48 • Checkliste “Anschlusskontrolle” → Seite 69 Hinweis! Beim Einsatz von PROFIBUS PA ist folgendes zu beachten: •...
Seite 90: Quick Setup
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Quick Setup Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über das Konfigurationsprogramm, z. B. FieldCare oder ToF Tool - Fieldtool Package zu konfigurieren. Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über die folgenden Quick Setup-Menüs alle für den Standard-Messbetrieb wichtigen Geräteparameter sowie Zusatzfunktio-...
Seite 91 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Hinweis! • Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBETRIEB- NAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig. • Das Quick Setup “Inbetriebnahme” ist durchzuführen bevor eines der anderen in dieser Betriebsanleitung beschriebe- nen Quick Setups ausgeführt wird.
Seite 92: Quick Setup "Pulsierender Durchfluss
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA 6.3.2 Quick Setup “Pulsierender Durchfluss” Hinweis! Das Quick Setup “Pulsierender Durchfluss” ist nur verfügbar, wenn das Messgerät über einen Strom- oder Impuls-/Frequenzausgang verfügt. Beim Einsatz von Pumpentypen die bauartbedingt pulsierend fördern, wie Kolben-, Schlauch-, Exzenterpumpen, usw., entsteht ein zeitlich stark schwankender Durchfluss.
Seite 93 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Durchführen des Quick Setups “Pulsierender Durchfluss” Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen geführt, die für den Messbetrieb bei pulsierendem Durchfluss angepasst und konfiguriert werden müssen. Bereits konfigurierte Werte, wie Messbereich, Strombereich oder Endwert, werden dadurch nicht verändert!
Seite 94 Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Quick Setup “Pulsierender Durchfluss” HOME-Position → F → MESSGRÖSSE → O → QUICK SETUP → N→ QS PULSIERENDER DURCHFLUSS (1003) Auswahl mit OS Funktions-Nr. Funktionsname Zur nächsten Funktion mit F 1003 QS-PULS. DURCHFL. Nach Bestätigen mit F werden durch das Quick Setup-Menü...
Seite 95: Quick Setup "Abfüllen" (Batching)
Hinweis! Diese Funktion ist nur dann verfügbar, wenn im Messgerät die Zusatzsoftware “Abfüllen” (Batching) installiert ist (Bestelloption). Diese Software kann auch nachträglich bei Endress+Hauser als Zubehör bestellt werden. → Seite 132 Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen geführt, die für den Abfüllbetrieb anzupassen und zu konfigurieren sind.
Seite 96 Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA XXX.XXX.XX Quick Setup HOME-POSITION 1005 Setup Abfüllen 6402 Einschaltpunkt Schleichmenge 6603 System- dämpfung 6404 Druckstoss- unterdrückung 7200 Füllauswahl 7201 Füllname 7203 Füllmenge 7204 Fixe Korrekturmenge Auswahl Relais 1 Relais 2 Ausgang? 4700 Zuordnung Relais 4780 Klemmen-Nr.
Seite 97 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Empfohlene Einstellungen Quick Setup “Abfüllen” (Batching) HOME-Position → F → MESSGRÖSSE → O → QUICK SETUP → N → QUICK SETUP ABFÜLLEN (1005) Auszuwählende Einstellung ( P ) Funktions-Nr. Funktionsname (zur nächsten Funktion mit F ) 1005 QUICK SETUP ABFÜLLEN...
Seite 98: Quick Setup "Kommunikation
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA 6.3.4 Quick Setup “Kommunikation” Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem PROFIBUS Master (Klasse 1) und dem Messgerät (Slave) notwendig, welche bei der Parametrierung verschiedener Funktionen berücksichtigt werden müssen. Über das Quick Setup “Kommunikation”...
Seite 99 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Quick Setup “Kommunikation” 6141 SET UNIT TO BUS Wird diese Funktion ausgeführt, so werden die Messgrößen zyklisch an den PROFIBUS Master (Klasse 1) mit den im Messge- rät eingestellten Systemeinheiten übertragen. Auswahl: SET EINHEITEN (Übertragung wird durch die Betätigung der Taste F gestartet) "...
Seite 100: T-Dat Verwalten
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA 6.3.5 Datensicherung mit “T-DAT VERWALTEN” Hinweis! Diese Funktion ist nur verfügbar, wenn das T-DAT Speichermodul im entsprechenden Steckplatz der Messverstärkerplatine installiert ist. → Seite 150 ff. Mit Hilfe der Funktion T-DAT VERWALTEN ist es möglich alle Einstellungen und Parameter des Geräts auf dem T-DAT Datenspeicher abzuspeichern.
Seite 101: Inbetriebnahme Der Profibus-Schnittstelle
Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Inbetriebnahme der PROFIBUS-Schnittstelle Hinweis! • Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen finden Sie im Handbuch “Beschreibung Gerätefunktionen”, das ein separater Bestandteil dieser Betriebsan- leitung ist. • Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein Zahlen- code (Werkeinstellung: 53) eingegeben werden.
Seite 102: Mögliche Einstellungen
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Konfiguration der Analog Input Funktionsblöcke 1...2: Das Messgerät verfügt über zwei Analog Input Funktionsblöcke (Module AI), über die unter- schiedliche Messgrößen zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden kön- nen. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input Funktionsblock am Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz 1) dargestellt.
Seite 103 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme d. Wählen Sie eine der folgenden Optionen: – VOLUMENFLUSS (CHANNEL = 273, Werkeinstellung): Der Volumenfluss wird auf- summiert. – MASSEFLUSS (CHANNEL = 277): Der Massefluss wird aufsummiert. – AUS (CHANNEL = 0): Kein Aufsummieren, als Summenzählerwert wird “0”...
Seite 104: Inbetriebnahme Profibus Pa
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA 6.4.2 Inbetriebnahme PROFIBUS PA Folgende Schritte sind nacheinander durchzuführen: Überprüfen des Hardware-Schreibschutzes: Im Parameter SCHREIBSCHUTZ (6102) wird angezeigt, ob ein Schreibzugriff auf das Messge- rät über PROFIBUS (azyklische Datenübertragung, z.B. via FieldCare) möglich ist.
Seite 105 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme • Über die Funktion KANAL (6133) können Sie die Messgrösse (z.B. Volumenfluss) bestim- men, die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertragen werden soll: a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →...
Seite 106: Systemintegration Profibus Dp/Pa
EH_1526_s.bmp/.dib PROFIBUS PA 1527 (Hex) Extended Format (empfohlen): EH3x1527.gsd EH_1527.200 EH_1527_d.bmp/.dib Standard Format: EH3_1527.gsd EH_1527_n.bmp/.dib EH_1527_s.bmp/.dib Bezugsquellen • Internet (Endress+Hauser) → www.endress.de (→ Download → Software → Treiber) • CD-ROM mit allen GSD-Dateien zu Endress+Hauser Geräten → Bestell-Nr.: 56003894 Endress+Hauser...
Seite 107 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Inhalte der Download-Datei aus dem Internet und der CD-ROM • Alle Endress+Hauser GSD-Dateien (Standard und Extended Format) • Endress+Hauser Typ-Dateien • Endress+Hauser Bitmap-Dateien • Informationen zu den Geräten PROFIBUS Profil GSD-Datei Der Funktionsumfang der Profil GSD -Datei wird durch die PROFIBUS Profil Spezifikation 3.0 defi- niert.
Seite 108: Auswahl Der Gsd-Datei Im Messgerät
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA 6.5.2 Auswahl der GSD-Datei im Messgerät Je nachdem, welche GSD-Datei im PROFIBUS Mastersystem verwendet wird, muss im Messgerät über die Funktion SELECTION GSD die entsprechende GSD-Datei eingestellt werden. GRUNDFUNKTION (G) → PROFIBUS DP/PA (GBA/GCA) → BETRIEB (614) → SELECTION GSD (6140) →...
Seite 109: Kompatibilität Zum Vorgängermodell
Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme 6.5.3 Kompatibilität zum Vorgängermodell Promag 33 (Profil Version 2.0) Promag 33 mit Profil Version 2.0 ist das Vorgängermodell des Promag 53. Wird der Promag 33 bereits in der Anlage eingesetzt und muss das Messgerät ausgetauscht werden, so kann der Promag 53 als Ersatzgerät eingesetzt werden, ohne dass eine Neuprojektierung des PROFIBUS Netzwerkes...
Seite 110: Zyklische Datenübertragung Profibus Dp
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Zyklische Datenübertragung PROFIBUS DP Nachfolgend finden Sie die Beschreibung der zyklischen Datenübertragung bei Verwendung der Promag 53 GSD-Datei (komplette Gerätefunktionalität). 6.6.1 Blockmodell Das dargestellte Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für die zyklische Datenübertragung über PROFIBUS DP zur Verfügung stellt:...
Seite 111: Beschreibung Der Module
Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Bei der Konfiguration der Module im PROFIBUS Mastersystem muss folgende Reihenfolge/Zuord- nung unbedingt eingehalten werden: Reihenfolge Steckplatz Modul Beschreibung (Slot) Analog Input Funktionsblock 1 Ausgangsgröße → Volumenfluss (Werkeinstellung) Summenzähler Funktionsblock 1 TOTAL oder TOTAL → Ausgangsgröße = Volumenfluss (Werkeinstellung) SETTOT_TOTAL oder SETTOT →...
Seite 112: Werkeinstellung
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Zuordnung der Messgrößen zum Modul AI Das Modul AI kann unterschiedliche Messgrößen an den PROFIBUS Master (Klasse 1) übertragen. Die Zuordnung der Messgrößen zu den Analog Input Funktionsblöcken 1...2 erfolgt über die Vor- Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der Funktion KANAL: GRUNDFUNKTION (G) →...
Seite 113 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Zuordnung der Messgrößen zum Modul TOTAL Das Modul TOTAL kann unterschiedliche Summenzählerwerte an den PROFIBUS Master (Klasse 1) übertragen. Die Zuordnung der Messgrößen zu den Summenzähler Funktionsblöcken 1...3 erfolgt über die Vor- Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der Funktion KANAL: GRUNDFUNKTION (G) →...
Seite 114 Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Datenstruktur der Modulkombination SETTOT_TOTAL Ausgangsdaten Eingangsdaten SETTOT TOTAL Byte 1 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Steuerung Summenzählerwert (IEEE 754-Gleitkommazahl) Status Modul SETTOT_MODETOT_TOTAL Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 2...4) besteht aus den Funktionen SETTOT, MODETOT und TOTAL.
Seite 115 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Modul DISPLAY_VALUE Über das Modul DISPLAY_VALUE (Steckplatz 6) kann über den PROFIBUS Master (Klasse 1) zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort-Anzeige übertragen werden. Die Zuordnung des Anzeigewertes zur Haupt-, Zusatz- oder Infozeile kann über die Vor-Ort-Anzeige selbst oder über ein Bedienprogramm (z.B.
Seite 116 Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Hinweis! Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische Daten- übertragung ausgeführt, wenn das Ausgangsbyte von “0” auf das betreffende Bitmuster wechselt. Der Wechsel des Ausgangsbytes muss immer von “0” ausgehen. Ein Wechsel zurück auf “0”...
Seite 117 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme " Achtung! Die Abfüllmenge ist ein nicht flüchtiger (non-volatile) Geräteparameter. Ein ständiges Beschreiben dieses Geräteparameters über PROFIBUS ist unbedingt zu vermeiden! → Seite 109 Hinweis! • Dieses Modul wird nur vom Messgerät ausgewertet, wenn im Messgerät die Zusatzsoftware “Abfüllen”...
Seite 118: Simatic S7 Hw-Konfig
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA 6.6.4 Projektierungsbeispiele mit Simatic S7 HW-Konfig Beispiel 1 a0004787 Abb. 63: Vollkonfiguration mittels der Promag 53 GSD-Datei (komplette Gerätefunktionalität) Bei der Konfiguration der Module im PROFIBUS Master (Klasse 1) muss die folgende Reihenfolge unbedingt eingehalten werden: Reihenfolge Byte-Länge...
Seite 119 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Beispiel 2 a0004788 Abb. 64: In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt. Verwendet wird die Promag 53 GSD-Datei (komplette Gerätefunktionalität). Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen- zählerwert TOTAL (Steckplatz 2) und die zyklische Steuerung von Gerätefunktionen...
Seite 120: Zyklische Datenübertragung Profibus Pa
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Zyklische Datenübertragung PROFIBUS PA Nachfolgend finden Sie die Beschreibung der zyklischen Datenübertragung bei Verwendung der Promag 53 GSD-Datei (komplette Gerätefunktionalität). 6.7.1 Blockmodell Das dargestellte Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für die zyklische Datenübertragung über PROFIBUS PA zur Verfügung stellt:...
Seite 121: Beschreibung Der Module
Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Bei der Konfiguration der Module im PROFIBUS Mastersystem muss folgende Reihenfolge/Zuord- nung unbedingt eingehalten werden: Reihenfolge Steckplatz Modul Beschreibung (Slot) Analog Input Funktionsblock 1 Ausgangsgröße → Volumenfluss Summenzähler Funktionsblock 1 TOTAL oder TOTAL → Ausgangsgröße = Volumenfluss (Werkeinstellung) SETTOT_TOTAL oder SETTOT →...
Seite 122 Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Zuordnung der Messgrößen zum Modul AI Die Messgrößen sind den Analog Input Funktionsblöcken 1...2 fest zugeordnet und können nicht verändert werden. Modul Analog Input Messgröße Kennung für Funktion Funktionsblock CHANNEL AI (Steckplatz 1) VOLUMENFLUSS...
Seite 123 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Modul SETTOT_TOTAL Die Modulkombination SETTOT_TOTAL (Steckplatz 2...4) besteht aus den Funktionen SETTOT und TOTAL. Mit dieser Modulkombination: • kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT) • wird der Summenzählerwert inkl. Status übertragen (TOTAL) Funktion SETTOT In der Funktion SETTOT kann der Summenzähler über Steuervariablen gesteuert werden.
Seite 124 Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Funktion TOTAL Beschreibung der Funktion TOTAL, siehe Modul TOTAL → Seite 122 Datenstruktur der Modulkombination SETTOT_MODETOT_TOTAL Ausgangsdaten Eingangsdaten SETTOT MODETOT TOTAL Byte 1 Byte 2 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5...
Seite 125 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Hinweis! Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische Daten- übertragung ausgeführt, wenn das Ausgangsbyte von “0” auf das betreffende Bitmuster wechselt. Der Wechsel des Ausgangsbytes muss immer von “0” ausgehen. Ein Wechsel zurück auf “0”...
Seite 126: Simatic S7 Hw-Konfig
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA 6.7.4 Projektierungsbeispiele mit Simatic S7 HW-Konfig Beispiel 1 a0004789 Abb. 66: Vollkonfiguration mittels der Promag 53 GSD-Datei (komplette Gerätefunktionalität) Bei der Konfiguration der Module im PROFIBUS Master (Klasse 1) muss die folgende Reihenfolge unbedingt eingehalten werden: Reihenfolge Byte-Länge...
Seite 127 Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Beispiel 2 a0004790 Abb. 67: In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt. Verwendet wird die Promag 53 GSD-Datei (komplette Gerätefunktionalität). Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen- zählerwert TOTAL (Steckplatz 2) und die zyklische Steuerung von Gerätefunktionen...
Seite 128: Azyklische Datenübertragung Profibus Dp/Pa
Inbetriebnahme Proline Promag 53 PROFIBUS DP/PA Azyklische Datenübertragung PROFIBUS DP/PA Die azyklische Datenübertragung wird für die Übertragung von Parametern während der Inbetrieb- nahme, der Wartung oder zur Anzeige weiterer Messgrößen, die nicht im zyklischen Nutzdaten- verkehr enthalten sind, verwendet. Es können somit Parameter zur Erkennung, zur Steuerung oder zum Abgleich in den verschiedenen Blöcken (Physical Block, Transducer Block , Funktionsblock)
Seite 129: Abgleich
Proline Promag 53 PROFIBUS DP/PA Inbetriebnahme Abgleich 6.9.1 Leer-/Vollrohrabgleich Nur ein vollständig gefülltes Messrohr gewährleistet eine korrekte Messung des Durchflusses. Mit der Leerrohrdetektion kann dieser Zustand permanent überwacht werden: • MSÜ (engl. EPD) = Messstoffüberwachung (Leerrohrdetektion mittels MSÜ-Elektrode) • OED = Offene Elektroden-Detektion (Leerrohrdetektion mittels Messelektroden, falls Mess- aufnehmer keine MSÜ-Elektrode besitzt oder die Einbaulage für den Einsatz der MSÜ...
Seite 130: Datenspeicher (Historom), F-Chip
6.10 Datenspeicher (HistoROM), F-CHIP Bei Endress+Hauser umfasst die Bezeichnung HistoROM verschiedene Typen von Datenspeicher- modulen, auf denen Prozess- und Messgerätedaten abgelegt sind. Durch das Umstecken solcher Module lassen sich u. a. Gerätekonfigurationen auf andere Messgeräte duplizieren, um nur ein Bei- spiel zu nennen.
Seite 131: Wartung
Proline Promag 53 PROFIBUS DP/PA Wartung Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. Außenreinigung Bei der Außenreinigung von Messgeräten ist darauf zu achten, dass das verwendete Reinigungsmit- tel die Gehäuseoberfläche und die Dichtungen nicht angreift. Dichtungen Die Dichtungen des Messaufnehmers Promag H sollten periodisch ausgetauscht werden, insbeson- dere bei der Verwendung von Formdichtungen (aseptische Ausführung)! Die Zeitspanne zwischen...
Seite 132: Zubehör
Zubehör Proline Promag 53 PROFIBUS DP/PA Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei End- ress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode erhalten Sie von Ihrer Endress+Hauser-Serviceorganisation. Gerätespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Messumformer Messumformer für den Austausch oder für die Lagerhal- 53XXX –...
Seite 133: Messprinzipspezifisches Zubehör
Proline Promag 53 PROFIBUS DP/PA Zubehör Messprinzipspezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Montageset für Montageset für Wandaufbaugehäuse (Getrenntausfüh- DK5WM – * Messumformer Promag 53 rung). Geeignet für: • Wandmontage • Rohrmontage • Schalttafeleinbau Montageset für Aluminium-Feldgehäuse. Geeignet für: • Rohrmontage Kabel für Spulen- und Signalkabel in verschiedenen Längen.
Seite 134: Servicespezifisches Zubehör
Zubehör Proline Promag 53 PROFIBUS DP/PA Servicespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Applicator Software für die Auswahl und Auslegung von Durch- DKA80 - * fluss-Messgeräten. Applicator ist sowohl über das Internet als auch auf CD- ROM für die lokale PC-Installation verfügbar.
Seite 135: Störungsbehebung
Proline Promag 53 PROFIBUS DP/PA Störungsbehebung Störungsbehebung Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe- triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Seite 136 Störungsbehebung Proline Promag 53 PROFIBUS DP/PA Feldbusanschluss PROFIBUS PA: Datenleitung überprüfen Klemme 26 = PA + Klemme 27 = PA – PROFIBUS DP: Datenleitung überprüfen Klemme 26 = B (RxD/TxD-P) Klemme 27 = A (RxD/TxD-N) ▼ Fehlerhafte Verbindung zum Leitsystem (Fortsetzung) Feldbus-Gerätestecker...
Seite 137: Systemfehlermeldungen
Proline Promag 53 PROFIBUS DP/PA Störungsbehebung Systemfehlermeldungen Schwerwiegende Systemfehler werden vom Messgerät immer als “Störmeldung” erkannt und durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf die Ein- und Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunterdrü- ckung nur als “Hinweismeldung”...
Seite 138: Liste Der Systemfehlermeldungen
Störungsbehebung Proline Promag 53 PROFIBUS DP/PA • Bei Auswahl FAILSAFE_TYPE → LAST GOOD VALUE (Werkeinstellungen): Lag vor dem Ausfall ein gültiger Ausgangswert vor: Quality Code (HEX) Quality Status Quality Substatus Limits 0x44 0x45 UNCERTAIN Last usable value 0x46 High Lag vor dem Ausfall kein gültiger Ausgangswert vor:...
Seite 139 Proline Promag 53 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache/Behebung (Vor-Ort Anzeige) PROFIBUS Master S: AMP SW-EEPROM 0x0F Device Failure Constant Amplifier EEPROM Fehlerursache: $: # 012 (schlecht) (Gerätefehler) data inconsistent Fehler beim Zugriff auf Daten des Messverstärker- EEPROM.
Seite 140 Störungsbehebung Proline Promag 53 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache/Behebung (Vor-Ort Anzeige) PROFIBUS Master S: TRANSM. SW-DAT 0x0F Device Failure Constant T-DAT data incon- Fehlerursache: $: # 042 (schlecht) (Gerätefehler) sistent Fehler beim Zugriff auf die im T-DAT gespeicherten Abgleichwerte.
Seite 141 Proline Promag 53 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache/Behebung (Vor-Ort Anzeige) PROFIBUS Master Nr. # 2xx → Fehler beim DAT / kein Datenempfang S: T-DAT LADEN 0x0F Device Failure Constant Save to T-DAT Fehlerursache: !: # 205 (schlecht) (Gerätefehler)
Seite 142 Störungsbehebung Proline Promag 53 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache/Behebung (Vor-Ort Anzeige) PROFIBUS Master S: STROMSPEICHER n 0x0F Device Failure Constant Temp. Buf. not Fehlerursache: $: # 339...342 (schlecht) (Gerätefehler) cleared Zwischenspeicherung der Durchflussanteile (Mess- modus bei pulsierendem Durchfluss) konnte inner- halb von 60 Sekunden nicht verrechnet bzw.
Seite 143 Proline Promag 53 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache/Behebung (Vor-Ort Anzeige) PROFIBUS Master S: IMPULSBEREICH 0x54 UNCERTAIN Engineering O.K. Flow is Out of Fehlerursache: !: # 359...362 0x55 (unsicher) Unit Range Range Impulsausgang: Die Impulsausgangsfrequenz liegt...
Seite 144 Störungsbehebung Proline Promag 53 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache/Behebung (Vor-Ort Anzeige) PROFIBUS Master P: ABFÜLLEN ANHALT. 0x80 GOOD O.K. O.K. Batch hold Fehlerursache: !: #572 (gut) Der aktive Abfüllvorgang wurde angehalten (Ven- tile sind geschlossen).
Seite 145 Proline Promag 53 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache/Behebung (Vor-Ort Anzeige) PROFIBUS Master S: SIM. FEHLERVERH. 0x48 UNCERTAIN Substitute Set O.K. Simulation failsafe Fehlerursache: !: # 691 0x49 (unsicher) (Ersatzwert active Simulation des Fehlerverhaltens (Ausgänge) ist...
Seite 146: Prozessfehlermeldungen
Störungsbehebung Proline Promag 53 PROFIBUS DP/PA Prozessfehlermeldungen Hinweis! Beachten Sie auch die Ausführungen auf → Seite 78 und Seite 149. 9.3.1 Darstellung des Gerätestatus auf dem PROFIBUS DP/PA Nähere Informationen → Seite 137 9.3.2 Liste der Prozessfehlermeldungen PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung...
Seite 147 Proline Promag 53 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master P: >< FÜLLMENGE 0x00 Non Specific O.K. Batch Quantity Fehlerursache: $: # 472 0x01 (schlecht) (unsicherer MSÜ-Abgleich nicht möglich, da die Messstoffleitfähig-...
Seite 148: Prozessfehler Ohne Anzeigemeldung
Störungsbehebung Proline Promag 53 PROFIBUS DP/PA Prozessfehler ohne Anzeigemeldung Fehlerbild Behebungsmaßnahmen Hinweis! Zur Fehlerbehebung müssen ggf. Einstellungen in bestimmten Funktionen der Funktionsmatrix geändert oder angepasst werden. Die nachfolgend aufgeführten Funktionen, z.B. DÄMPFUNG ANZEIGE usw., sind ausführlich im Handbuch “Beschreibung Gerätefunktionen” erläutert.
Seite 149: Verhalten Der Ausgänge Bei Störung
Proline Promag 53 PROFIBUS DP/PA Störungsbehebung Verhalten der Ausgänge bei Störung Hinweis! Das Fehlerverhalten von Strom-, Impuls- und Frequenzausgang kann über verschiedene Funktio- nen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können Sie dem Hand- buch “Beschreibung Gerätefunktionen” entnehmen. Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Frequenzaus- gang auf den Ruhepegel bzw.
Seite 150: Ersatzteile
Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatzteile. Hinweis! Ersatzteile können Sie direkt bei Ihrer Endress+Hauser-Serviceorganisation bestellen, unter Angabe der Seriennummer, die auf dem Messumformer-Typenschild aufgedruckt ist. → Seite 11 Ersatzteile werden als “Set” ausgeliefert und beinhalten folgende Teile: •...
Seite 151: Profibus Pa
Proline Promag 53 PROFIBUS DP/PA Störungsbehebung 9.6.2 PROFIBUS PA a0004780 Abb. 70: Ersatzteile für Messumformer PROFIBUS PA (Feld- und Wandaufbaugehäuse) Netzteilplatine (85...260 V AC, 20...55 V AC, 16...62 V DC) Messverstärkerplatine I/O-Platine (COM Modul), nicht umrüstbar S-DAT (Sensor-Datenspeicher) T-DAT (Messumformer-Datenspeicher) F-CHIP (Funktions-Chip für optionale Software)
Seite 152: Ein-/Ausbau Von Elektronikplatinen
Störungsbehebung Proline Promag 53 PROFIBUS DP/PA 9.6.3 Ein-/Ausbau von Elektronikplatinen Feldgehäuse Warnung! • Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer- nen. • Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden.
Seite 153: Steckbare Sub-Module (Strom-, Frequenz- Und Relaisausgang)
Proline Promag 53 PROFIBUS DP/PA Störungsbehebung a0004779 Abb. 71: Feldgehäuse: Ein- und Ausbau von Elektronikplatinen Vor-Ort-Anzeige Verriegelungstaste Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Elektrodensignalkabel (Sensor) Spulenstromkabel (Sensor) S-DAT (Sensor-Datenspeicher) T-DAT (Messumformer-Datenspeicher) I/O-Platine (umrüstbar) F-CHIP (Funktions-Chip für optionale Software)
Seite 154 Störungsbehebung Proline Promag 53 PROFIBUS DP/PA Wandaufbaugehäuse Warnung! • Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer- nen. • Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
Seite 155 Proline Promag 53 PROFIBUS DP/PA Störungsbehebung a0004778 Abb. 72: Wandaufbaugehäuse: Ein- und Ausbau der Elektronikplatine Gehäusedeckel Elektronikmodul Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Elektrodensignalkabel (Sensor) Spulenstromkabel (Sensor) S-DAT (Sensor-Datenspeicher) T-DAT (Messumformer-Datenspeicher) I/O-Platine (umrüstbar) F-CHIP (Funktions-Chip für optionale Software)
Seite 156: Austausch Der Gerätesicherung
Störungsbehebung Proline Promag 53 PROFIBUS DP/PA 9.6.4 Austausch der Gerätesicherung Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen. Die Gerätesicherung befindet sich auf der Netzteilplatine.→ Abb. 73 Tauschen Sie die Sicherung wie folgt aus: Hilfsenergie ausschalten.
Seite 157: Austausch Von Wechselmesselektroden
Proline Promag 53 PROFIBUS DP/PA Störungsbehebung 9.6.5 Austausch von Wechselmesselektroden Der Messaufnehmer Promag W (DN 350...2000) ist optional mit Wechselmesselektroden lieferbar. Diese Konstruktion ermöglicht es, die Messelektroden unter Prozessbedingungen auszutauschen oder zu reinigen. → Seite 158 DN 1200...2000 DN 350...1050 a0004447 Abb.
Seite 158 Störungsbehebung Proline Promag 53 PROFIBUS DP/PA Ausbau der Elektrode Einbau der Elektrode Innensechskant-Zylinderschraube (1) lösen und Ver- Neue Elektrode (5) von unten in den Haltezylinder (7) schlussdeckel entfernen. einführen. Achten Sie darauf, dass die Dichtungen an der Elektrodenspitze sauber sind.
Seite 159: Rücksendung
Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular “Erklärung zur Kontamination” bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren, zu prüfen oder zu reparieren.
Seite 160: Software-Historie
Störungsbehebung Proline Promag 53 PROFIBUS DP/PA Software-Historie Datum Softwareversion Änderung der Software Betriebsanleitung 10.2005 PROFIBUS DP Einführung neues PROFIBUS DP I/O Modul: 50099246/10.05 3.01.XX – Unterstützung zusätzlicher Ausgangssignale (Strom, Frequenz usw.) Software-Erweiterung: – Abfüllen (Batching) 03.2005 PROFIBUS PA Software-Erweiterung: 50099246/10.03 2.03.XX...
Seite 161 Proline Promag 53 PROFIBUS DP/PA Störungsbehebung Datum Softwareversion Änderung der Software Betriebsanleitung 04.2001 Kom.-modul: 1.00.00 Orginal-Software 50099246/04.01 09.2000 Messverstärker: 1.01.01 Software-Anpassung 08.2000 Messverstärker: 1.01.00 SW-Erweiterung (funktionelle Anpassungen) 04.2000 Messverstärker: 1.00.00 Orginal-Software Endress+Hauser...
Seite 162: Technische Daten
Technische Daten Proline Promag 53 PROFIBUS DP/PA Technische Daten 10.1 Technische Daten auf einen Blick 10.1.1 Anwendungsbereiche Das in dieser Betriebsanleitung beschriebene Messgerät darf nur für die Durchflussmessung von leitfähigen Flüssigkeiten in geschlossenen Rohrleitungen verwendet werden. Zur Messung von demineralisiertem Wasser ist eine Mindestleitfähigkeit von 20 µS/cm erforder- lich.
Seite 163: Ausgangskenngrößen
Proline Promag 53 PROFIBUS DP/PA Technische Daten 10.1.4 Ausgangskenngrößen Ausgangssignal Stromausgang aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s), Endwert einstellbar, Temperaturkoeffizient: typ. 0,005% v.M./°C, Auflösung: 0,5 µA max. 700 Ω • aktiv: 0/4…20 mA, R ≥ 150 Ω • passiv: 4…20 mA; Versorgungsspannung V 18…30 V DC;...
Seite 164: Hilfsenergie
Technische Daten Proline Promag 53 PROFIBUS DP/PA Galvanische Trennung Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt. 10.1.5 Hilfsenergie → Seite 49 ff. Elektrische Anschlüsse Versorgungsspannung 85…260 V AC, 45…65 Hz 20…55 V AC, 45…65 Hz 16…62 V DC Kabeleinführungen...
Seite 165: Messgenauigkeit
Proline Promag 53 PROFIBUS DP/PA Technische Daten 10.1.6 Messgenauigkeit Referenzbedingungen Gemäß DIN EN 29104 und VDI/VDE 2641: • Messstofftemperatur: +28 °C ± 2 K • Umgebungstemperatur: +22 °C ± 2 K • Warmlaufzeit: 30 Minuten Einbau: • Einlaufstrecke > 10 x DN •...
Seite 166: Einsatzbedingungen: Umgebung
Technische Daten Proline Promag 53 PROFIBUS DP/PA 10.1.8 Einsatzbedingungen: Umgebung Umgebungstemperatur Messumformer: • Standard: –20…+60 °C • Optional: –40…+60 °C Hinweis! Bei Umgebungstemperaturen unter –20 °C kann die Ablesbarkeit der Anzeige beeinträchtigt werden. Messaufnehmer: • Flanschmaterial Kohlenstoffstahl: –10…+60 °C • Flanschmaterial Edelstahl: –40…+60 °C "...
Seite 167 Proline Promag 53 PROFIBUS DP/PA Technische Daten T A [°C] PTFE T F [°C] 40 60 80 100 120 140 160 180 a0002660 Abb. 76: Kompaktausführungen Promag P (mit PFA- oder PTFE-Auskleidung) Umgebungstemperatur Messstofftemperatur Hochtemperaturausführung mit Isolation ➀ Temperaturbereich von –10…–40 °C gilt nur für Edelstahlflansche T A [°C]...
Seite 168 Technische Daten Proline Promag 53 PROFIBUS DP/PA Die zulässige Messstofftemperatur ist vom Material der Dichtung abhängig: • EPDM: –20…+130 °C • Silikon: –20…+150 °C • Viton: –20…+150 °C • Kalrez: –20…+150 °C Leitfähigkeit Mindestleitfähigkeit: • ≥ 5 µS/cm für Flüssigkeiten im Allgemeinen •...
Seite 169: 10.1.10 Konstruktiver Aufbau
Proline Promag 53 PROFIBUS DP/PA Technische Daten Promag P Messrohr- Unterdruckfestigkeit Messrohrauskleidung Nennweite auskleidung Grenzwerte für den Absolutdruck [mbar] bei verschiedenen Messstofftemperaturen: [mm] [inch] 25 °C 80 °C 100 °C 130 °C 150 °C 180 °C ½" PTFE – –...
Seite 170 Technische Daten Proline Promag 53 PROFIBUS DP/PA Gewicht Promag W Nennweite Gewicht [kg] Kompaktausführung Getrenntausführung (ohne Kabel) Messaufnehmer Wandaufbau- gehäuse [mm] [inch] EN (DIN) / ANSI / EN (DIN) / ANSI / AWWA AWWA 1" 1 ¼" – – 1 ½"...
Seite 171 Proline Promag 53 PROFIBUS DP/PA Technische Daten Promag P Nennweite Gewicht [kg] Kompaktausführung Getrenntausführung (ohne Kabel) Messaufnehmer Messumformer [mm] [inch] EN (DIN) ANSI / EN (DIN) ANSI / (Wandaufbaugehäuse) / AS* AWWA / AS* AWWA ½" 1" 1 ¼" –...
Seite 172 Technische Daten Proline Promag 53 PROFIBUS DP/PA Werkstoffe Promag W Gehäuse Messumformer: • Kompakt- und Getrenntausführung: Pulverlackbeschichteter Aluminiumdruckguss Gehäuse Messaufnehmer: • DN 25...300: Pulverlackbeschichteter Aluminiumdruckguss • DN 350...2000: Lackierter Stahl (Amerlock 400) Messrohr: • DN < 350: Edelstahl 1.4301 oder 1.4306/304L; Bei Flanschmaterial aus Kohlenstoffstahl mit Al/Zn-Schutzbeschichtung •...
Seite 173 Proline Promag 53 PROFIBUS DP/PA Technische Daten Erdungsscheiben: 1.4435/316L oder Alloy C-22 Elektroden: 1.4435, Platin/Rhodium 80/20, Alloy C-22, Tantal Dichtungen: nach DIN EN 1514-1 Promag H Gehäuse Messumformer: • Kompakt-Gehäuse: Pulverlackbeschichteter Aluminiumdruckguss oder Edelstahl (1.4301/316L) • Wandaufbaugehäuse: Pulverlackbeschichteter Aluminiumdruckguss Gehäuse Messaufnehmer: Edelstahl 1.4301 Wandmontageset (Halterungsblech): Edelstahl 1.4301...
Seite 174: 10.1.11 Anzeige- Und Bedienoberfläche
Technische Daten Proline Promag 53 PROFIBUS DP/PA Promag P Flanschanschluss: EN 1092-1 (DIN 2501), DN < 350: Form A, DN > 300: Form B (DN 65 PN 16 und DN 600 PN 16 ausschließlich nach EN 1092-1); ANSI; JIS; AS Promag H •...
Seite 175: 10.1.12 Zertifikate Und Zulassungen
10.1.12 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zei- chens. C-Tick Zeichen Das Messsystem ist in Uebereinstimmung mit den EMV Anforderungen der Behörde “Australian Communications Authority (ACA)”...
Seite 176: 10.1.13 Bestellinformationen
10.1.14 Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei End- ress+Hauser separat bestellt werden können. → Seite 132 Hinweis! Ausführliche Angaben zu den betreffenden Bestellcodes erhalten Sie von Ihrer Endress+Hauser Ser- viceorganisation. 10.1.15 Ergänzende Dokumentation ❑Durchfluss-Messtechnik (FA005D/06/de) ❑Technische Information Promag 50W, 53W (TI046D/06/de)
Seite 177: Index
Proline Promag 53 PROFIBUS DP/PA Index Index Abfüllen ........75 Datensicherung .
Seite 178 Proline Promag 53 PROFIBUS DP/PA Index Erdungsringe (Promag H) Montage, Einsatzbereich ..... . . 42 Impulsausgang Potenzialausgleich ......65 siehe Frequenzausgang Erdungsscheiben .
Seite 179 Proline Promag 53 PROFIBUS DP/PA Index Messumformer Stichleitung ....... . . 50 Drehen Feldgehäuse (Aluminium) .
Seite 180 Proline Promag 53 PROFIBUS DP/PA Index Software Anzeige Messverstärker ......89 Zertifikate........14 Sprachpakete.
Seite 181: Declaration Of Contamination
Declaration of Contamination Erklärung zur Kontamination Because of legal regulations and for the safety of our employees and operating equipment, we need the "declaration of contamination", with your signature, before your order can be handled. Please make absolutely sure to include it with the shipping documents, or - even better - attach it to the outside of the packaging.
Seite 182 www.endress.com/worldwide BA053D/06/de/10.05 50099246 FM+SGML6.0 ProMoDo...

Endress+Hauser Proline Promag 53 PROFIBUS DP/PA Betriebsanleitung

1 Sicherheitshinweise

2 Identifizierung

3 Montage

4 Verdrahtung

5 Bedienung

6 Inbetriebnahme

7 Wartung

8 Zubehör

9 Störungsbehebung

10 Technische Daten

Index

Quicklinks

Verwandte Anleitungen für Endress+Hauser Proline Promag 53 PROFIBUS DP/PA

Inhaltszusammenfassung für Endress+Hauser Proline Promag 53 PROFIBUS DP/PA

Inhaltsverzeichnis
