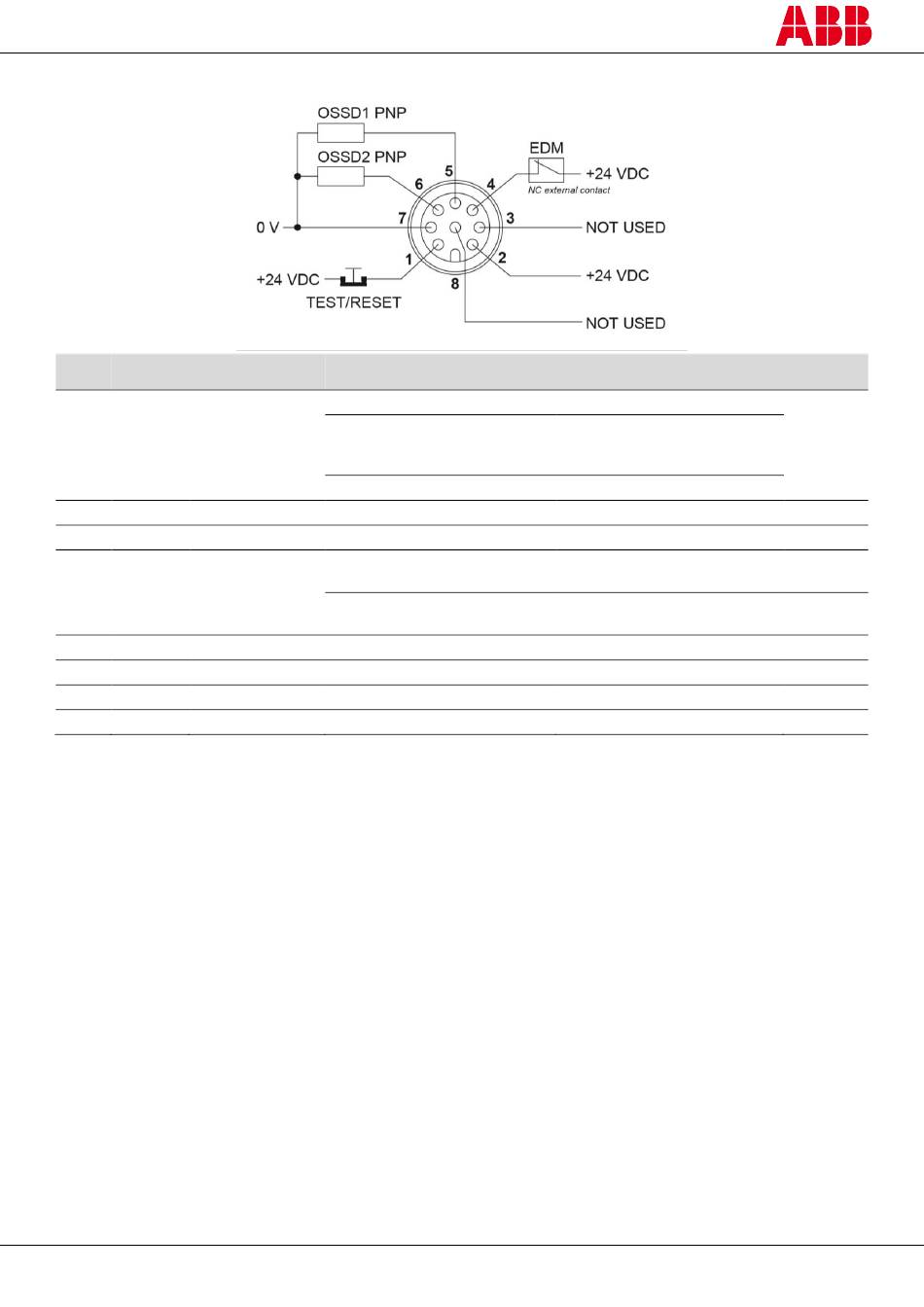

5.3 Empfänger (RX)
1
Pin
Ader
Funktion
1
Weiß
TEST/RESET
2
Braun
Stromversorgung
3
Grün
Nicht verwendet
4
Gelb
EDM
5
Grau
OSSD1
6
Rosa
OSSD2
7
Blau
Stromversorgung
8
Rot
Nicht verwendet
1
Farben gemäß Standardkabel von ABB Jokab Safety.
2
Automatische/Manuelle Rückstellung und EDM-Funktionen werden über die DIP-Schalter konfiguriert.
2TLC172288M0101 Rev B
2015-09-18
Auto. Reset ohne Funktion
Auto. Reset mit
2
Quittierungsfunktion oder
Ausrichtungsmodus
Manueller Reset
Funktion verwendet/aktiviert
2
Funktion nicht
verwendet/deaktiviert
Anschluss an
+24 V DC
Öffner-Kontakt an +24 V DC
Öffner-Kontakt an +24 V DC
+24 V DC
Öffner-Kontakt eines
zwangsgeführten Relais
Nicht angeschlossen
z. B. Sicherheitsrelais
z. B. Sicherheitsrelais
0 V
21
Verweis
7.3,
7.4
7.6
