Unter normalen Betriebsbedingungen darf es nicht möglich sein, die Maschine zu starten, während sich ein Bediener
innerhalb des Gefährdungsbereichs befindet.
Sollte eine Installation der AOPD in der Nähe des Gefährdungsbereichs nicht möglich sein, muss eine zweite AOPD
in horizontaler Position montiert werden, um jeglichen Zugang von der Seite zu verhindern, siehe Abbildung7.
Warnung! Wenn der Bediener den Gefährdungsbereich betreten kann, muss ein zusätzlicher mechanischer Schutz
montiert werden, um diesen Zugang zu verhindern.
Mindestinstallationsabstand
Siehe Abschnitt 2.4 – „Mindestinstallationsabstand".
Mindestabstand zu reflektierenden Flächen
Reflektierende Flächen, die sich in der Nähe der Lichtstrahlen der AOPD befinden (oberhalb, unterhalb oder seitlich davon) können passive
Reflexionen erzeugen. Diese Reflexionen können die Erkennung eines Objekts innerhalb des Erfassungsbereichs beeinträchtigen (siehe
Abbildung 8).
Wenn beispielsweise der Empfänger (RX) einen sekundären Strahl erfasst (der von der seitlich reflektierenden Fläche
reflektiert wird), wird das Objekt unter Umständen nicht erfasst, selbst wenn das Objekt den Hauptstrahl unterbricht.
2TLC172288M0101 Rev B
2015-09-18
NEIN

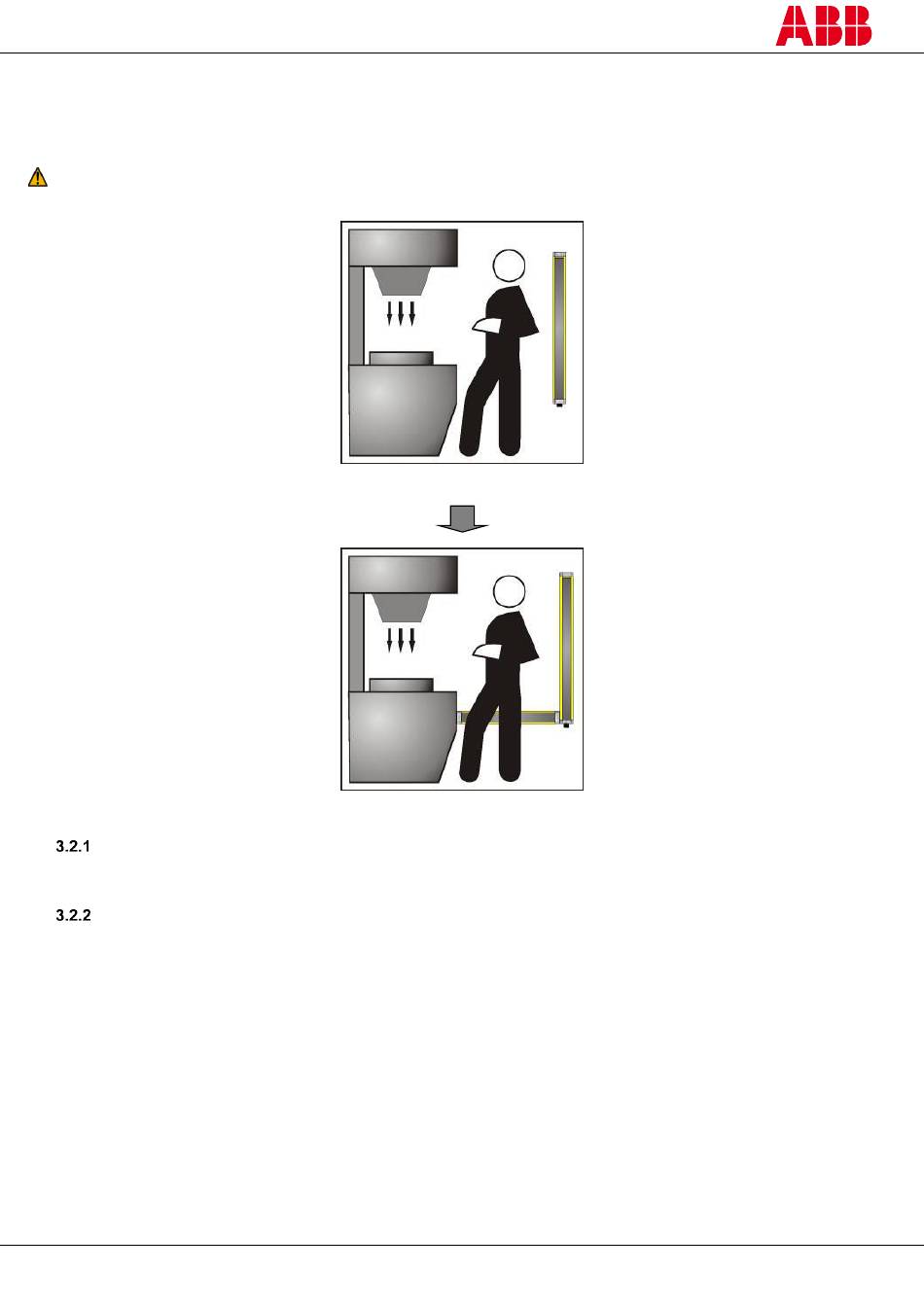

Abbildung 6 – Falsche Installation
JA
Abbildung7 – Richtige Installation
13
