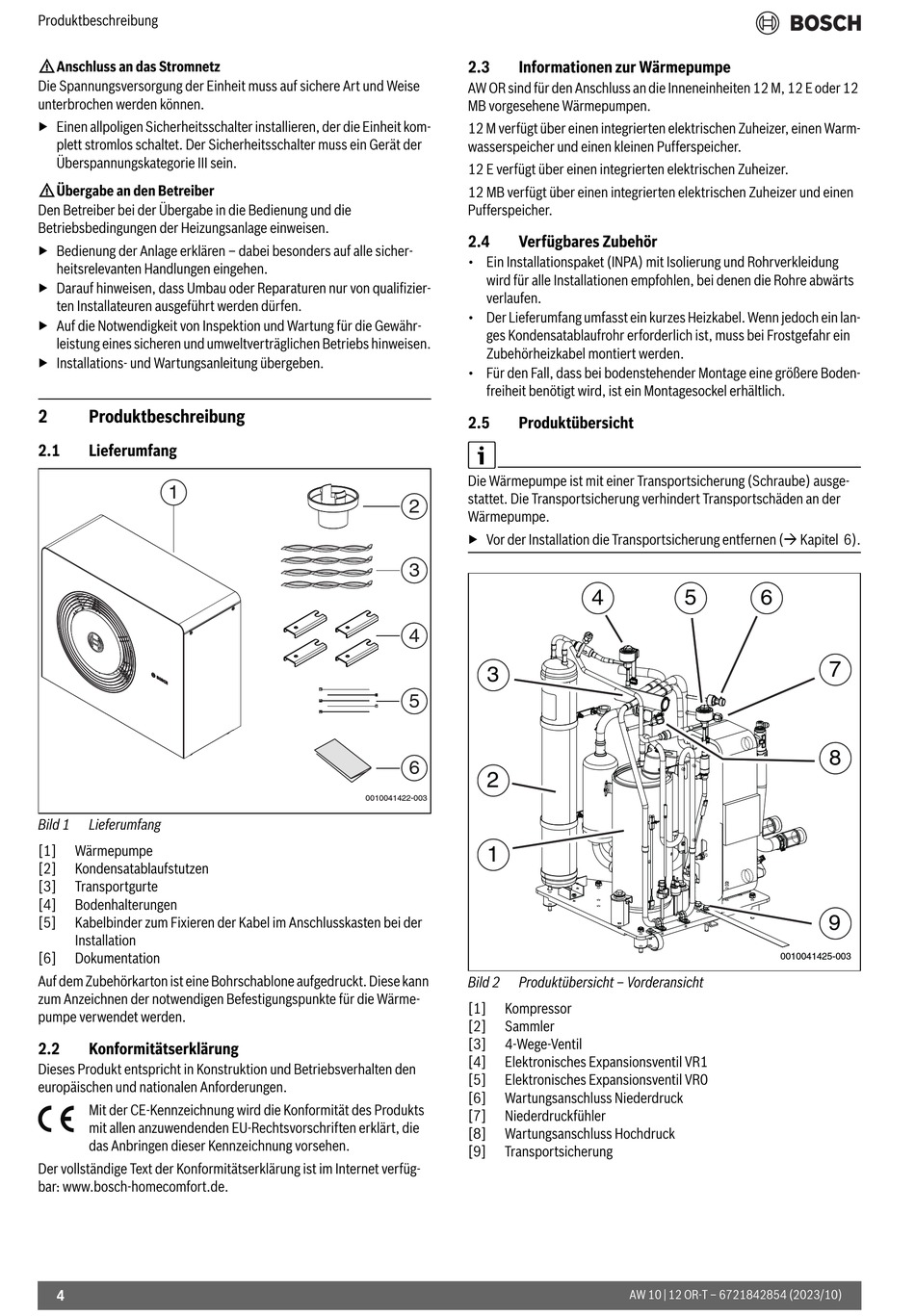

Produktbeschreibung
HAnschluss an das Stromnetz
Die Spannungsversorgung der Einheit muss auf sichere Art und Weise
unterbrochen werden können.
▶ Einen allpoligen Sicherheitsschalter installieren, der die Einheit kom-
plett stromlos schaltet. Der Sicherheitsschalter muss ein Gerät der
Überspannungskategorie III sein.
HÜbergabe an den Betreiber
Den Betreiber bei der Übergabe in die Bedienung und die
Betriebsbedingungen der Heizungsanlage einweisen.
▶ Bedienung der Anlage erklären – dabei besonders auf alle sicher-
heitsrelevanten Handlungen eingehen.
▶ Darauf hinweisen, dass Umbau oder Reparaturen nur von qualifizier-
ten Installateuren ausgeführt werden dürfen.
▶ Auf die Notwendigkeit von Inspektion und Wartung für die Gewähr-
leistung eines sicheren und umweltverträglichen Betriebs hinweisen.
▶ Installations- und Wartungsanleitung übergeben.
2
Produktbeschreibung
2.1
Lieferumfang
1
Bild 1
Lieferumfang
[1]
Wärmepumpe
[2]
Kondensatablaufstutzen
[3]
Transportgurte
[4]
Bodenhalterungen
[5]
Kabelbinder zum Fixieren der Kabel im Anschlusskasten bei der
Installation
[6]
Dokumentation
Auf dem Zubehörkarton ist eine Bohrschablone aufgedruckt. Diese kann
zum Anzeichnen der notwendigen Befestigungspunkte für die Wärme-
pumpe verwendet werden.
2.2
Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
europäischen und nationalen Anforderungen.
Mit der CE-Kennzeichnung wird die Konformität des Produkts
mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die
das Anbringen dieser Kennzeichnung vorsehen.
Der vollständige Text der Konformitätserklärung ist im Internet verfüg-
bar: www.bosch-homecomfort.de.
4
2.3
Informationen zur Wärmepumpe
AW OR sind für den Anschluss an die Inneneinheiten 12 M, 12 E oder 12
MB vorgesehene Wärmepumpen.
12 M verfügt über einen integrierten elektrischen Zuheizer, einen Warm-
wasserspeicher und einen kleinen Pufferspeicher.
12 E verfügt über einen integrierten elektrischen Zuheizer.
12 MB verfügt über einen integrierten elektrischen Zuheizer und einen
Pufferspeicher.
2.4
Verfügbares Zubehör
• Ein Installationspaket (INPA) mit Isolierung und Rohrverkleidung
wird für alle Installationen empfohlen, bei denen die Rohre abwärts
verlaufen.
• Der Lieferumfang umfasst ein kurzes Heizkabel. Wenn jedoch ein lan-
ges Kondensatablaufrohr erforderlich ist, muss bei Frostgefahr ein
Zubehörheizkabel montiert werden.
• Für den Fall, dass bei bodenstehender Montage eine größere Boden-
freiheit benötigt wird, ist ein Montagesockel erhältlich.
2.5
Produktübersicht
Die Wärmepumpe ist mit einer Transportsicherung (Schraube) ausge-
stattet. Die Transportsicherung verhindert Transportschäden an der
2
Wärmepumpe.
▶ Vor der Installation die Transportsicherung entfernen ( Kapitel 6).
3
4
3
5
6
2
0010041422-003
1
Bild 2
Produktübersicht – Vorderansicht
[1]
Kompressor
[2]
Sammler
[3]
4-Wege-Ventil
[4]
Elektronisches Expansionsventil VR1
[5]
Elektronisches Expansionsventil VR0
[6]
Wartungsanschluss Niederdruck
[7]
Niederdruckfühler
[8]
Wartungsanschluss Hochdruck
[9]
Transportsicherung
4
5
6
AW 10 | 12 OR-T – 6721842854 (2023/10)
7
8
9
0010041425-003
