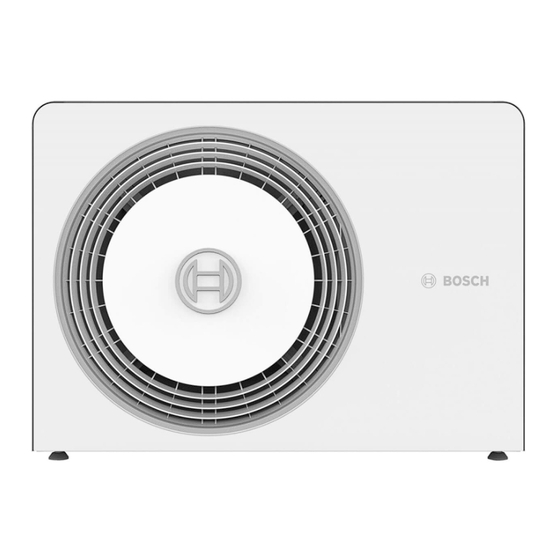

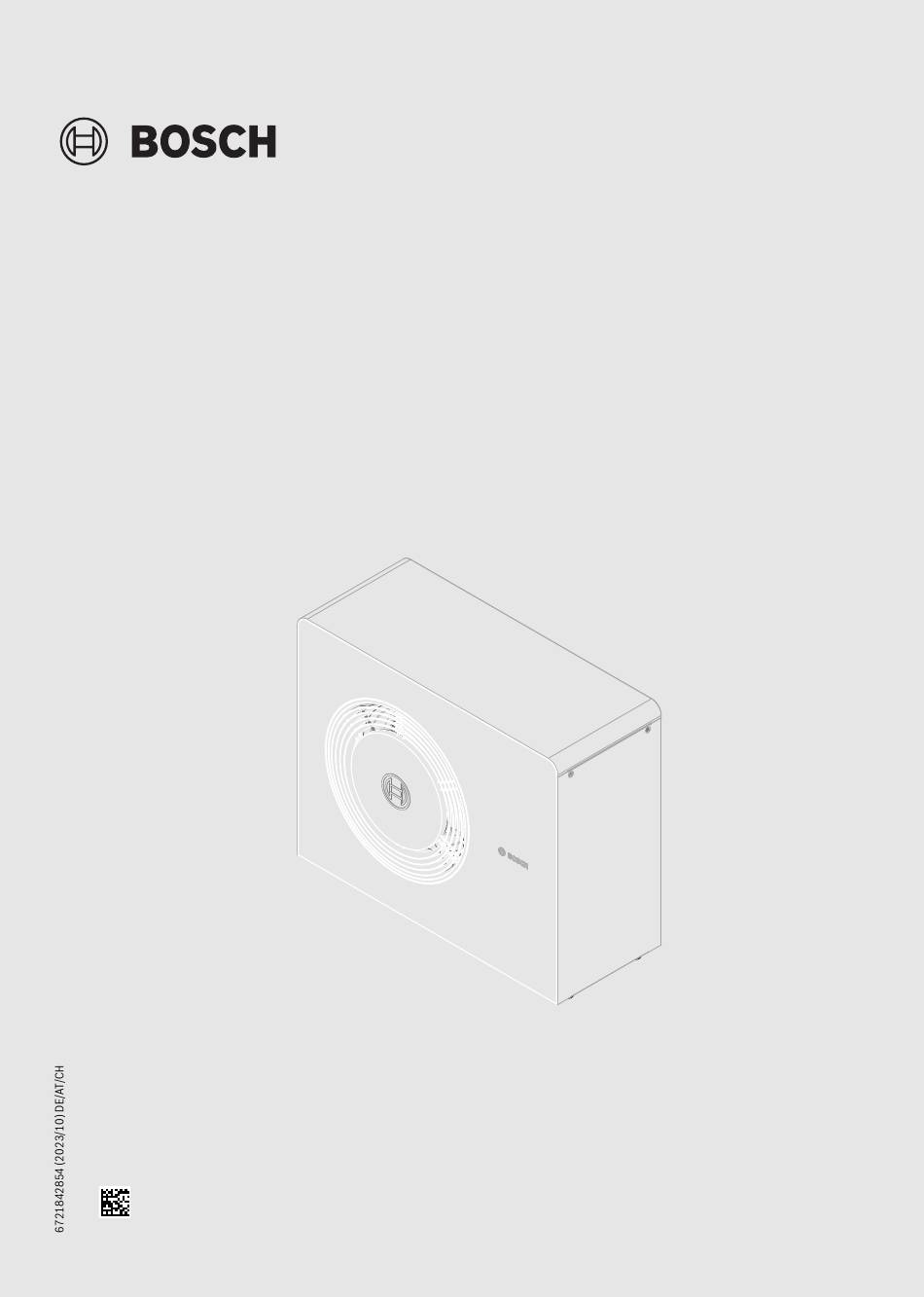

- Seite 1 Installationsanleitung Luft-/Wasserwärmepumpe AW 10 | 12 OR-T...
- Seite 2 Inhaltsverzeichnis 10.4 Schaltplan ........28 Inhaltsverzeichnis 10.4.1 Schaltplan .
- Seite 3 Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise Symbolerklärung und Sicherheitshinweise HHinweise für die Zielgruppe Symbolerklärung Diese Installationsanleitung richtet sich an Fachkräfte für Gas- und Was- serinstallationen, Heizungs- und Elektrotechnik. Die Anweisungen in al- Warnhinweise len Anleitungen müssen eingehalten werden. Bei Nichtbeachten können In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Sachschäden und Personenschäden bis hin zur Lebensgefahr entste- Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt...
- Seite 4 Mit der CE-Kennzeichnung wird die Konformität des Produkts Niederdruckfühler mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die Wartungsanschluss Hochdruck das Anbringen dieser Kennzeichnung vorsehen. Transportsicherung Der vollständige Text der Konformitätserklärung ist im Internet verfüg- bar: www.bosch-homecomfort.de. AW 10 | 12 OR-T – 6721842854 (2023/10)
- Seite 5 Produktbeschreibung Abmessungen 2.7.1 Abmessungen der Wärmepumpe 1350 0010041431-002 87 90 0010041427-002 Bild 3 Produktübersicht – Rückansicht Bild 4 Abmessungen und Anschlüsse der Wärmepumpe, Rückseite Entlüftungsventil Typschild Verflüssiger Das Typschild enthält Angaben zur Leistung, Artikelnummer und Serien- Hochdruckfühler nummer sowie zum Fertigungsdatum. Druckschalter Hochdruckfühler Verdampfer Entlüftungsventil beim Befüllen der Anlage öffnen.
- Seite 6 Produktbeschreibung Schutzbereich 2.8.2 Schutzbereich, auf dem Boden aufgestellte Wärmepumpe freistehend oder auf einem Flachdach Das Produkt enthält das Kältemittel R290, das eine höhere Dichte als Luft hat. Im Falle eines Lecks könnte sich das Kältemittel in Bodennähe ansammeln. Es muss daher verhindert werden, dass sich das Kältemittel in Nischen, Abflüssen, Spalten, anderen Senken, Hohlräumen oder an- deren Vertiefungen im Gebäude sammelt.
- Seite 7 Installationsvorbereitung Installationsvorbereitung Transport und Lagerung GEFAHR Brand- und Lebensgefahr! Das Produkt enthält das brennbare Kältemittel R290. Im Fall eines Käl- temittelaustritts kann durch den Kontakt mit Luft ein leicht entzündli- ches Gas entstehen. Es besteht Brand- und Verpuffungsgefahr. ▶ Das Produkt an einem Ort mit guter Belüftung lagern, an dem sich kei- ne ständigen Zündquellen befinden (z.
- Seite 8 Installationsvorbereitung Installationsort ▶ Die Wärmepumpe an einem Ort aufstellen, an dem ausgeschlossen ist, dass große Wasser- oder Schneemengen vom Hausdach abrut- schen. Wenn dies nicht möglich ist, muss ein Schutzdach montiert werden. Falls die Wärmepumpe auf einem Dach installiert wird, muss die Einhal- –...
- Seite 9 Installationsvorbereitung Abstände bei der Aufstellung 0010038327-006 Bild 15 Empfohlener Abstand zwischen der Wärmepumpe und umgebenden festen Objekten (mm) Mindestabstand. Der Abstand kann auf der Rückseite und einer ▶ Wasserhärte des Füllwassers vor dem Befüllen der Anlage bestim- Seite gleichzeitig bzw. nur vor der Wärmepumpe verringert wer- men.
- Seite 10 Installationsvorbereitung Vermeidung von Korrosion Werkstoff des Heizwasser pH-Wertbereich In aller Regel spielt die Korrosion in Heizungsanlagen nur eine unterge- Wärmeerzeu- ordnete Rolle. Voraussetzung dafür ist, dass es sich bei der Anlage um gers eine korrosionsdichte Warmwasserbereitungsanlage handelt. Das be- Eisen-Werkstoff, •Unaufbereitetes Trinkwasser –...
- Seite 11 Installation Heizwasserzusätze, z. B. Korrosionsschutzmittel, sind nur bei ständi- 1. Wärmepumpe auf einer festen Fläche montieren, waagerecht aus- gem Sauerstoffeintrag erforderlich, der durch andere Maßnahmen nicht richten und verankern. Hierfür kann die auf dem Karton enthaltene verhindert werden kann. Bohrschablone genutzt werden. 2.
- Seite 12 Installation Montage auf Podest Wenn eine größere Bodenfreiheit erforderlich ist, kann die Wärmepum- pe auf einem Podest aufgestellt werden. Zu Angaben zur Montage des Podests siehe Zubehörhandbuch. 0010047147-002 0010044597-001 Bild 20 Seitenansicht mit Installationspaket (INPA) Bild 18 Wärmepumpe auf Podest Montage mit Installationspaket (INPA) Die Wärmepumpe kann mit einem Installationspaket (INPA) und Dämm- schalen montiert werden.
- Seite 13 Installation Fundamentplan ohne Montagesockel <115 10 mm 1266 Bild 21 Fundamentplan, Alternative 1 AW 10 | 12 OR-T – 6721842854 (2023/10)
- Seite 14 Installation 10 mm 1266 1480 0010049677-003 Bild 22 Fundamentplan, Alternative 2 Legende zu Abb. 21 und Abb. 22: Kondensatableitung (Ø 100 mm) endet in einem frostfreien Bereich Betonfundament/Flächenfundament Kondensatablaufschlauch Bodenhalterungen Rohrdämmung Verdichtete Kiesschicht 300 mm Boden Kiesbett AW 10 | 12 OR-T – 6721842854 (2023/10)
- Seite 15 Hydraulischer Anschluss Hydraulischer Anschluss Wenn ein anderes Material als PEX verwendet wird, ist Folgendes erfor- Rohranschlüsse allgemein derlich: ▶ Einen für den Einsatz im Freien vorgesehenen Partikelfilter an der HINWEIS Rücklaufleitung der Wärmepumpe direkt am Wärmetauscher montie- Anlagenschäden durch Rückstände in den Rohrleitungen! ren.
- Seite 16 Seitliche Abdeckung und Transportsicherung Kurze Verbindungen im Freien verringern den Wärmeverlust. Vorge- dämmte Rohre werden empfohlen. ▶ Vorlaufleitung zur Inneneinheit an den Wärmeträgerausgang an- schließen ( [1], Abbildung 26). ▶ Rücklaufleitung von der Inneneinheit an den Wärmeträgereingang anschließen ( [2], Abbildung 26). ▶...
- Seite 17 Elektrischer Anschluss ▶ Kältemittelmodul öffnen. Die Einheit muss sicher stromlos geschaltet werden können. ▶ Separaten Schutzschalter installieren, der die Wärmepumpe voll- ständig stromlos schaltet. Der Sicherheitsschalter muss der Über- spannungskategorie III entsprechen. ▶ Leiterquerschnitte und Kabeltypen entsprechend der jeweiligen Ab- sicherung und Verlegeweise auswählen.
- Seite 18 Elektrischer Anschluss Als Verlängerungskabel außerhalb der Einheit ist ein LIYCY-Kabel (TP) 2 x 2 x 0,75 (oder gleichwertig) geeignet. Alternativ können für den Gebrauch im Außenbereich zugelassene Twisted-Pair-Kabel mit einem Mindestquerschnitt von 0,75 mm verwendet werden. Die maximal zulässige Kabellänge beträgt 30 m. Die Verbindung erfolgt über vier Adern, über die auch die 24-V-Gleich- stromversorgung angeschlossen wird.
- Seite 19 Elektrischer Anschluss CAN-BUS Connection 24 V 400V/50Hz 3/N/PE 0010041734-004 Bild 34 Anschlussklemmen am Installationsanschlussbereich CAN-BUS-Anschluss Zubehörheizkabel anschließen Netzanschluss Befestigungspunkte für Kabelbinder Ordnungsgemäße Zugentlastung der elektrischen Kabel gewährleisten. Zur Befestigung der Kabel die Kabelbinder an der Platte für die Verkabe- lung durch den Installateur verwenden. ▶...
- Seite 20 Elektrischer Anschluss 0010050679-003 Bild 35 Heizkabelanschluss (Zubehör) AW 10 | 12 OR-T – 6721842854 (2023/10)
- Seite 21 Wartung ▶ Persönliche Schutzausrüstung tragen und Feuerlöscher bereitstel- Wartung len. ▶ Nur für das Kältemittel R290 zugelassene Werkzeuge und Ausrüstun- GEFAHR gen verwenden. Brand- und Lebensgefahr! ▶ Sicherheitshinweise zur Handhabung entflammbarer Kältemittel [6721836841]. Das Produkt enthält das brennbare Kältemittel R290. Im Fall eines Käl- ▶...
- Seite 22 Umweltschutz und Entsorgung 3. Die zwei EPP-Segmente herausziehen. Umweltschutz und Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein.
- Seite 23 Technische Informationen und Protokolle Technische Informationen und Protokolle 10.1 Technische Daten – Wärmepumpe (Drehstrom) Einheit 10 OR-T 12 OR-T Einstufung gemäß EN 14511 Max. Leistungsabgabe bei A -10/W35 9,99 11,82 COP bei A -10/W35 2,72 2,46 Max. Leistungsabgabe bei A -7/W35 9,57 11,56 COP bei A -7/W35...
- Seite 24 Technische Informationen und Protokolle Einheit 10 OR-T 12 OR-T COP - Geräuscharmer Betrieb 3, A-7/W35 3,18 3,31 Leistungsabgabe - Geräuscharmer Betrieb 3, A-7/W35 5,29 6,17 Max. Schallleistung - Geräuscharmer Betrieb 4, A7/W55 dB(A) COP - Geräuscharmer Betrieb 4, A-7/W35 3,27 3,44 Leistungsabgabe - Geräuscharmer Betrieb 4, A-7/W35 4,09...
- Seite 25 Technische Informationen und Protokolle Tab. 5 Technische Daten Dreiphasige Wärmepumpe Detaillierte Schalldruckpegel (Max.) 10 OR-T Abstands- maß >3 m dB (A) <3 m dB (A) Nacht >3 m dB (A) Geräuscharmer <3 m dB (A) Betrieb 1 Nacht >3 m dB (A) Geräuscharmer <3 m...
- Seite 26 Technische Informationen und Protokolle 10.2 Bereich für Wärmepumpe ohne Zuheizer Im Heizbetrieb schaltet die Wärmepumpe bei einer Außentemperatur von ca. – 20 °C bzw. +45 °C ab. Heizung und Warmwasserbereitung werden dann vom Heizstab in der Inneneinheit oder einem externen Wärmeerzeuger übernommen.
- Seite 27 Technische Informationen und Protokolle 10.3 Kältekreis Inverter 0010049277-001 Bild 42 Kältekreis Luftstrom Kältemittelstrom, Abtau- und Kühlbetrieb Kältemittelstrom, Heizbetrieb Zur Inneneinheit (IDU) Von der Inneneinheit (IDU) [EC1] Wärmetauscher (Verflüssiger) [EL1] Verdampfer [ER1] Kompressor [JR0] Niederdruckfühler [JR1] Hochdruckfühler [MR1] Hochdruckpressostat [PL3] Ventilator [TA4] Temperaturfühler Auffangwanne [TC3]...
- Seite 28 Technische Informationen und Protokolle 10.4 Schaltplan 10.4.1 Schaltplan PFC-choke AC-choke 230V 1N~ L2 N L1 L2 L3 Inverter drive 12kW XCU-SRH-Modul MODbus CANBUS from IDU 400V 3N~ 12kW 0010041742-002 Bild 43 Schaltplan [EA0] Tropfschalenheizung Spannungsversorgung 400 V 3 N~ [EA1] Rohrbegleitheizung Spannungsversorgung Heizkabel (Zubehör) [ER1]...
- Seite 29 Technische Informationen und Protokolle 10.4.2 Schaltplan XCU-SRH (XCU-HP) MODbus CANbus EA0/ EA1/ 0010050466-001 Bild 44 Schaltplan XCU-SRH (XCU-HP) [JR0] Niederdruckfühler Stromversorgung ~230 V [JR1] Hochdruckfühler MODBUS zu Frequenzumrichter und Ventilator [TA4] Temperaturfühler Auffangwanne CAN-BUS von der Inneneinheit IDU [TC3] Vorlauftemperaturfühler [TL2] Temperaturfühler Lufteintritt [TR3]...
- Seite 30 Technische Informationen und Protokolle 10.4.3 Messwerte für Temperaturfühler r.. r... r... °C °C °C – 40 162100 9393 1165 – 35 116600 7405 975.3 – 30 84840 5879 820.7 – 25 62370 4700 693.9 – 20 46320 3782 589.4 – 15 34740 3063 502.9...
