Seite 1 MICROMASTER 430 Parameterliste Ausgabe 08/02 Anwender-Dokumentation 6SE6400-5AF00-0AP0...
Seite 2 Dokumentation zum MICROMASTER 430 Kurzanleitung Ist für die schnelle Inbetriebnahme mit SDP und BOP. Betriebsanleitung Liefert Informationen über Merkmale des MICROMASTER 430, wie Installation, Inbetriebnahme, Regelungsarten, Systemparameterstruktur, Störungsbehebung, Technischen Daten sowie die verfügbaren Optionen des MICROMASTER 430. Parameterliste Die Parameterliste enthält die Beschreibung aller Parameter in funktionaler Reihenfolge und strukturiert sowie mit ausführlicher Beschreibung.
Seite 3 Parameterliste Funktionspläne MICROMASTER 430 Fehler und Alarme Parameterliste Anwender-Dokumentation Gültig für Ausgabe 08/02 Umrichtertyp MICROMASTER 430 Softwarestand 2.0 Ausgabe 08/02...
Seite 4 Die Bedienungsanleitung finden Sie auf der Doku-CD, die zusammen mit Ihrem Wechselrichter geliefert wird. Wenn Ihnen keine CD zur Verfügung steht, können sie diese über Ihre Siemens-Niederlassung vor Ort unter der Bestellnummer: 6SE6400-5AE00-1AP0 bestellen. Weitere Informationen finden Sie im Internet unter: http://www.siemens.de/micromaster...
Seite 5 Ausgabe 08/02 Parameter MICROMASTER 430 Parameter Diese Parameterliste ist nur in Verbindung mit der Bedienungsanleitung oder dem Referenzhandbuch des MICROMASTER 440 zu verwenden. Insbesondere sind alle Warnungen und Sicherheitshinweise in diesen Handbüchern zu beachten. Inhaltsverzeichnis Parameter ....................7 Einführung zu MICROMASTER-Systemparametern......... 7 Schnell-Inbetriebnahme (P0010=1)............
Seite 6 Parameter Ausgabe 08/02 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 7 Sie kann in den meisten Fällen in Verbindung mit den einfachen Ebene-2-Einstellungen verwendet werden. Das BiCo-System ermöglicht es, komplexe Funktionen zu programmieren. Boolesche und mathematische Beziehungen können zwischen Eingängen (digitalen, analogen, seriellen etc.) und Ausgängen (Umrichterstrom, Frequenz, Analogausgang, Relais, etc.) eingerichtet werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 8 Inhalten. Einige dieser Abschnitte und Inhalte sind optional und werden, falls nicht anwendbar, von Fall zu Fall weggelassen. Beschreibung: Kurze Erklärung der Parameterfunktion. Diagramm: Wo anwendbar, Diagramm zur Darstellung der Auswirkungen von Parametern mit Hilfe, z.B. einer Kennlinie MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 9 Körperverletzung oder Sachschaden zu verhindern / spezielle Informationen, die beachtet werden müssen, um Probleme zu vermeiden / Informationen, die für den Benutzer hilfreich sein können Weitere Einzelheiten: Alle Quellen mit detaillierten, den jeweiligen Parameter betreffenden Informationen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 10 Dies gilt nur für die Schnell-Inbetriebnahme. Auf Werkseinstellungen zurücksetzen Um alle Parameter auf Werksvoreinstellungen zurückzusetzen, sollten folgende Parameter wie folgt gesetzt werden: P0010 = 30 P0970 = 1 Anmerkung Das Rücksetzen der Parameter dauert ca. 10 Sekunden. Rücksetzen auf werksseitige Voreinstellungen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 11 Ausgabe 08/02 Parameter Sieben-Segment-Anzeige Diese Sieben-Segment-Anzeige ist folgendermaßen strukturiert: Segment Bit 15 14 13 12 Segment Bit Die Bedeutung der relevanten Bits in der Anzeige wird in den Status- und Steuerwortparametern beschrieben. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 12 P1075[3] CI: Auswahl Zusatzsollwert P1076[3] CI: Auswahl ZUSW-Skalierung P1110[3] BI: Negative Sollwertsperre P1113[3] BI: Auswahl Reversieren P1124[3] BI: Auswahl JOG Hochlaufzeiten P1140[3] BI: Auswahl HLG Freigabe P1141[3] BI: Auswahl HLG Start P1142[3] BI: Auswahl HLG Sollwertfreigabe MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 13 P1015[3] Festfrequenz 15 P0368[3] Magnetisierungskennlinie Strom 3 P1031[3] MOP-Sollwertspeicher P0369[3] Magnetisierungskennlinie Strom 4 P1040[3] Motorpotentiometer - Sollwert r0370[3] Ständerwiderstand [%] P1058[3] JOG-Frequenz rechts r0372[3] Kabelwiderstand [%] P1059[3] JOG Frequenz links r0373[3] Ständernennwiderstand [%] P1060[3] JOG Hochlaufzeit MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 14 P1323[3] Programmierb. U/f Spg. Koord. 2 P2159[3] Frequenzschwellwert f_3 P1324[3] Programmierb. U/f Freq. Koord. 3 P2160[3] Verzög.zeit Frequenzschwelle f_3 P1325[3] Programmierb. U/f Spg. Koord. 3 P2161[3] Minimaler Frequenzschwellwert P1333[3] Anfahrfrequenz für FCC P2162[3] Hysteresefreq. bei Überdrehzahl MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 15 Staging-Hysterese P2187[3] Oberer Lastmomentschwelle M_o2 P2374[3] Staging-Verzögerung P2188[3] Unterer Lastmomentschwelle M_u2 P2375[3] Destaging-Verzögerung P2189[3] Oberer Lastmomentschwelle M_o3 P2376[3] Staging- Übersteuerungverzög. P2190[3] Unterer Lastmomentschwelle M_u3 P2377[3] Staging Verriegelungszeit P2192[3] Verzög.zeit Lastmomentüberw. P2378[3] Staging Frequenz P2201[3] PID-Festsollwert 1 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 16 BI: Auswahl HLG Start P2849 BI: Timer 1 P1142[3] BI: Auswahl HLG Sollwertfreigabe P2854 BI: Timer 2 P1230[3] BI: Freigabe DC-Bremse P2859 BI: Timer 3 P1266[3] BI: Bypass-Befehl P2864 BI: Timer 4 P2103[3] BI: Quelle 1. Fehlerquittung MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 17 BO: XOR 3 r2867 BO: Timer 4 r2829 BO: NOT 1 r2868 BO: NOT-Ausgang Timer 4 r2831 BO: NOT 2 r2886 BO: CMP 1 r2833 BO: NOT 3 r2888 BO: CMP 2 r2835 BO: Q D-FF 1 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 18 CO/BO: Zustandswort 2 r0747 CO/BO: Zustand Digitalausgänge r0054 CO/BO: Steuerwort 1 r2197 CO/BO: Meldungen 1 r0055 CO/BO: Zusatz Steuerwort r2198 CO/BO: Meldungen 2 r0056 CO/BO: ZSW - Motorregelung r2379 CO/BO: Staging Statuswort r0403 CO/BO: Akt. Geberzustandswort MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 19 Alarme / Warnungen / Überwachung Technologie-Regler (z. B. PID) Beispiel: P0004 = 22 gibt an, dass nur PID-Parameter angezeigt werden. Abhängigkeit: Parameter, deren Kopf die Angaben "Schnell-IBN: Ja" enthält, können nur bei P0010 = 1 (Schnellinbetriebnahme) verändert werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 20 Legt die Zeit fest, nach der die Display - Hintergrundbeleuchtung ausgeschaltet wird, wenn keine Tasten gedrückt wurden. Werte: P0007 = 0 : Hintergrundbeleuchtung immer ein (Voreinstellung) P0007 = 1-2000 : Anzahl Sekunden, nach der die Hintergrundbeleuchtung ausgeschaltet wird. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 21 QC. Nein Max: 65535 Details: Siehe Parameter P0013 (anwenderdefinierter Parameter). Stufe P0012 Parameterschlüssel für P0013 Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: FUNC Aktiv: nach Best. QC. Nein Max: 65535 Details: Siehe Parameter P0013 (anwenderdefinierter Parameter). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 22 P0010 = 30 (Filter für Inbetriebnahmeparameter = Werkseinstellungen) und P0970 = 1 (Werkseinstellungen) setzen." Die Voreinstellungen von P0011 ("Parametersperre") und P0012 ("Parameterschlüssel") sind identisch." r0018 Firmware-Version Stufe Min: Datentyp: Float Einheit - Def: P-Gruppe: INVERTER Max: Zeigt die Versionsnummer der installierten Firmware an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 23 Datentyp: Float Einheit V Def: P-Gruppe: CONTROL Max: Zeigt den Effektivwert der an den Motor angelegten Spannung an. Stufe r0026 CO: Gegl. Zwischenkreisspannung Min: Datentyp: Float Einheit V Def: P-Gruppe: INVERTER Max: Zeigt die aktuelle Zwischenkreisspannung an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 24 Einheit - Def: P-Gruppe: INVERTER Aktiv: nach Best. QC. Nein Max: Setzt den Wert von Parameter r0039 (Energieverbrauchszähler) auf 0 (Null) zurück. Mögliche Einstellungen: Kein Reset r0039: Reset auf 0 Abhängigkeit: Zum Zurücksetzen des Werts "P" drücken. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 25 Einheit - Def: P-Gruppe: COMMANDS Max: Zeigt den aktuell ausgewählten und aktiven Antriebsdatensatz an. Mögliche Einstellungen: 1. Antriebsdatensatz (DDS) 2. Antriebsdatensatz (DDS) 3. Antriebsdatensatz (DDS) Index: r0051[0] : Ausgewählt.Antriebsdatensatz r0051[1] : Aktiver Antriebsdatensatz Details: Siehe Parameter P0820. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 26 Der Ausgang von Bit 3 (Fehler) wird bei digitalem Ausgang umgekehrt (Low-Pegel = Fehler, High-Pegel = kein Fehler). r0052 Bit14 "Rechtslauf" ON/OFF1 r0054 Bit 00 Reversieren r0054 Bit 11 Betrieb r0052 Bit 02 Motor läuft rechts r0052 Bit 14 links nicht definiert letzter Zustand wir ausgegeben MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 27 P2172 Bit09 Hoch-/Rücklauf beendet Bit10 PID-Ausg. r2294 == P2292 (PID_min) Bit11 PID-Ausg. r2294 == P2291 (PID_max) Bit14 Datensatz 0 von AOP laden Bit15 Datensatz 1 von AOP laden Details: Siehe 7-Segmentanzeige unter "Einführung zu den MICROMASTER-Systemparametern". MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 28 Festfrequenz Bit 3 Bit04 Antriebsdatensatz (DDS) Bit0 Bit05 Antriebsdatensatz (DDS) Bit1 Bit08 PID-Regler freigegeben Bit09 DC-Bremse freigegeben Bit11 Statik Bit12 Drehmomentregelung Bit13 Externer Fehler 1 Bit15 Befehlsdatensatz (CDS) Bit1 Details: Siehe 7-Segmentanzeige unter "Einführung zu den MICROMASTER 4xx-Systemparametern". MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 29 Normalerweise gilt: Strombegrenzung = Motornennstrom (P0305) x Motorstrombegrenzung (P0640). Dieser Wert ist kleiner oder gleich dem maximalen Umrichterausgangsstrom r0209. Die Strombegrenzung kann reduziert werden, wenn die thermische Modellberechnung für den Motor auf eine mögliche Überhitzung hinweist. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 30 P0095[1] : 2. PZD-Signal P0095[2] : 3. PZD-Signal P0095[3] : 4. PZD-Signal P0095[4] : 5. PZD-Signal P0095[5] : 6. PZD-Signal P0095[6] : 7. PZD-Signal P0095[7] : 8. PZD-Signal P0095[8] : 9. PZD-Signal P0095[9] : 10. PZD-Signal MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 31 : 3. PZD-Signal r0096[3] : 4. PZD-Signal r0096[4] : 5. PZD-Signal r0096[5] : 6. PZD-Signal r0096[6] : 7. PZD-Signal r0096[7] : 8. PZD-Signal r0096[8] : 9. PZD-Signal r0096[9] : 10. PZD-Signal Hinweis: 100 % = 4000 hex MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 32 Bei Änderung von P0100 werden alle Motornennparameter sowie alle anderen Parameter, die von den Motornennparametern abhängen, zurückgesetzt (siehe P0340 - Berechnung der Motorparameter). Notiz: Einstellung P0100 = 2 (==> [kW], Standardfrequenz 60 [Hz]) wird nicht durch den DIP-Schalters 2 überschrieben (siehe Diagramm oben). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 33 Datentyp: U16 Einheit - Def: P-Gruppe: INVERTER Max: Zeigt den MICROMASTER - Typ (siehe Tabelle) an. Mögliche Einstellungen: MICROMASTER 420 MICROMASTER 440 MICRO- / COMBIMASTER 411 MICROMASTER 410 reserviert MICROMASTER 440 PX MICROMASTER 430 MICROMASTER 430 PX MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 34 Index: r0231[0] : Max. ungeschirmte Kabellänge r0231[1] : Max. geschirmte Kabellänge Notiz: Die EMV - Verträglichkeit ist nur gewährleistet, wenn das geschirmte Kabel bei Verwendung des EMV- Filters eine maximale Länge von 25 m nicht überschreitet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 35 Details: Siehe P0290 (Umrichterreaktion bei Überlast) Stufe P0292 LT-Überlastwarnung Min: ÄndStat: Datentyp: U16 Einheit °C Def: P-Gruppe: INVERTER Aktiv: nach Best. QC. Nein Max: Legt die Temperaturdifferenz (in [°C]) zwischen der Umrichter-Übertemperaturabschaltung und den Warnschwellen fest. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 36 Die Eingabe der Typenschilddaten muß mit der Verschaltung des Motors (Stern/Dreieck) korrespondieren. D.h., bei einer Dreieckschaltung des Motors sind die Dreieck-Typenschilddaten einzutragen. Dreiphasiger Anschluss für Motoren 3AC 230/400 V 3AC 400 V 230 V Netz 400 V Netz Dreieckschaltung Sternschaltung Dreieckschaltung MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 37 Nur änderbar bei P0010 = 1 (Schnellinbetriebnahme). Nur sichtbar bei P0100 = 1 (Motorleistung eingegeben in [hp]). Bei Einstellung 0 wird der Wert intern berechnet (siehe r0332). Hinweis: 100 % = supraleitend Details: Siehe Abbildung in P0304 (Typenschild) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 38 P0320[1] : 2. Antriebsdatensatz (DDS) P0320[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: P0320 = 0: Der Motormagnetisierungsstrom wird durch - P0340 = 1 oder durch - P3900 = 1 - 3 (Ende Schnellinbetriebnahme) berechnet und im Parameter r0331 angezeigt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 39 Mögliche Einstellungen: Eigenbelüftet: Lüfter auf der Motorwelle angebracht Fremdgekühlt: Lüfter wird separat angetrieben Eigenbelüftet und int. Lüfter Fremdgekühlt und interner Lüfter Index: P0335[0] : 1. Antriebsdatensatz (DDS) P0335[1] : 2. Antriebsdatensatz (DDS) P0335[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 40 Die Entmagnetisierungszeit beträgt etwa das 2,5-Fache der Läuferzeitkonstanten (r0384) in Sekunden. Notiz: Nicht aktiv nach einem normal abgeschlossenen Rücklauf, d. h. nach AUS1, AUS3 oder JOG. Bei zu starker Verkürzung dieser Zeit kommt es zu Überstromabschaltungen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 41 Zeigt den (adaptierten) Läuferwiderstand des Motorersatzschaltbildes (Strangwert) in [%] an. Hinweis: 0304 ⋅ 100 % bedeutet : ratedmot 0305 Notiz: Werte über 25 % können zu einem sehr hohen Motorschlupf führen. Wert der Motornenndrehzahl [1/min] prüfen (P0311). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 42 Die folgende Gleichung stellt den Zusammenhang zwischen der Drehzahl (U/min), Anzahl der Geberimpulse pro Umdrehung und der daraus folgenden Impulsgeberfrequenz dar. Die Impulsgeberfrequenz muß dabei kleiner als die max. Pulsfrequenz des Impulsgebermoduls sein: P0408 x U/min > f = MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 43 Wählt die technische Anwendung aus. Legt die Regelungsart fest (P1300). Mögliche Einstellungen: Konst. Drehmoment Pumpen und Lüfter Index: P0500[0] : 1. Antriebsdatensatz (DDS) P0500[1] : 2. Antriebsdatensatz (DDS) P0500[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Siehe Parameter P0205 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 44 Somit wird der Motor gegen Übertemperatur und auch gegen Drahtbruch des Sensors geschützt. Es wird zusätzlich der Motor durch das thermische Motormodell im Umrichter überwacht und somit ist eine Redundanz der Motorüberwachung gegeben. KTY84 Sensor: MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 45 P0604[0] : 1. Antriebsdatensatz (DDS) P0604[1] : 2. Antriebsdatensatz (DDS) P0604[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Die Warnschwelle sollte mindestens 40°C größer als die Umgebungstemperatur P0625. P0604 ≥ P0625 + 40 °C Hinweis: Standardwert hängt von P0300 (Auswahl Motortyp) ab. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 46 Parameter P0625 darf nur dann geändert werden, wenn die Motortempertur gleich der Umgebungstemperatur entspricht (Motortemperatur = Umgebungstemperatur). Eine Motordatenidentifikation muß nach der Änderung von P0625 durchgeführt werden. Index: P0625[0] : 1. Antriebsdatensatz (DDS) P0625[1] : 2. Antriebsdatensatz (DDS) P0625[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 47 P0640[1] : 2. Antriebsdatensatz (DDS) P0640[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Begrenzt auf den maximalen Umrichterstrom oder auf 400 % des Motornennstroms (P0305), wobei der niedrigere Wert angewandt wird. ⋅ (r0209, P0305) ⋅ P0640 P0305 Details: Siehe Funktionsplan für Strombegrenzung. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 48 2032.4 2036.4 2090.4 P1141 2032.5 2036.5 2090.5 P1142 2032.6 2036.6 2090.6 P2103 722.2 722.2 722.2 722.2 722.2 722.2 P2104 2032.7 2036.7 2090.7 P2235 19.13 19.13 19.13 2032.13 2036.13 2090.13 P2236 19.14 19.14 19.14 2032.14 2036.14 2090.14 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 49 Freigabe PID-Regler Bypass mode command input Externer Fehler Zusatz-Frequenzsollwert sperren BICO Parametrierung freigeben Index: P0702[0] : 1. Befehlsdatensatz (CDS) P0702[1] : 2. Befehlsdatensatz (CDS) P0702[2] : 3. Befehlsdatensatz (CDS) Details: Siehe P0701 (Funktion von Digitaleingang 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 50 Freigabe PID-Regler Bypass mode command input Externer Fehler Zusatz-Frequenzsollwert sperren BICO Parametrierung freigeben Index: P0704[0] : 1. Befehlsdatensatz (CDS) P0704[1] : 2. Befehlsdatensatz (CDS) P0704[2] : 3. Befehlsdatensatz (CDS) Details: Siehe P0701 (Funktion von Digitaleingang 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 51 Freigabe PID-Regler Bypass mode command input Externer Fehler Zusatz-Frequenzsollwert sperren BICO Parametrierung freigeben Index: P0706[0] : 1. Befehlsdatensatz (CDS) P0706[1] : 2. Befehlsdatensatz (CDS) P0706[2] : 3. Befehlsdatensatz (CDS) Details: Siehe P0701 (Funktion von Digitaleingang 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 52 Index: P0708[0] : 1. Befehlsdatensatz (CDS) P0708[1] : 2. Befehlsdatensatz (CDS) P0708[2] : 3. Befehlsdatensatz (CDS) Hinweis: Signale über 4 V sind aktiv, Signale unter 1,6 V sind inaktiv. Details: Siehe P0701 (Funktion von Digitaleingang 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 53 (Klemmen) P0718 = 0 : P0700[0] = 2 P1000[0] = 2 (ADC) P0718 = 1 : P0700[1] = 1 (BOP) P1000[1] = 1 (MOP) Hinweis: Eine Änderung der CDS-Werte wirkt sich auf den manuellen/automatischen Betrieb aus. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 54 P0719[0] : 1. Befehlsdatensatz (CDS) P0719[1] : 2. Befehlsdatensatz (CDS) P0719[2] : 3. Befehlsdatensatz (CDS) Hinweis: Zuvor eingerichtete BICO-Verdrahtungen bleiben unverändert. Stufe r0720 Anzahl Digitaleingänge Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMMANDS Max: Zeigt die Anzahl der Digitaleingänge an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 55 NPN: Die Klemmen 5/6/7/8/16/17 müssen über Klemme 28 (0 V) verbunden sein. PNP: Die Klemmen 5/6/7/8/16/17 müssen über Klemme 9 (24 V) verbunden sein. Stufe r0730 Anzahl Digitalausgänge Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMMANDS Max: Zeigt die Anzahl der Digitalausgänge (Relais) an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 56 53.8 Ist-Zwischenkreisspannung r0026 > P2172 0 Geschlossen 53.A PID-Ausgang r2294 == P2292 (PID_min) 0 Geschlossen 53.B PID-Ausgang r2294 == P2291 (PID_max) 0 Geschlossen Hinweis: Andere Einstellungen sind in der Betriebsart "Experte" möglich (siehe P0003 - Anwenderzugriffsstufe). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 57 Ermöglicht eine Invertierung der auszugebenden Signale. Bitfelder: Bit00 Digitalausgang 1 invertieren Bit01 Digitalausgang 2 invertieren Bit02 Digitalausgang 3 invertieren Stufe r0750 ADC-Anzahl Min: Datentyp: U16 Einheit - Def: P-Gruppe: TERMINAL Max: Zeigt die Anzahl der verfügbaren Analogeingänge an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 58 P-Gruppe: TERMINAL Max: Zeigt den geglätteten Wert des Analogeingangs in [%] nach dem Skalierungsblock an. Index: r0754[0] : Analogeingang 1 (ADC 1) r0754[1] : Analogeingang 2 (ADC 2) Abhängigkeit: P0757 bis P0760 legen den Bereich fest (ADC-Skalierung). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 59 Dieser Wert wird als Eingang für Analog-BICO-Konnektoren verwendet. ASPmax stellt den höchsten Analogsollwert dar (kann bei 10 V liegen). ASPmin stellt den niedrigsten Analogsollwert dar (kann bei 0 V liegen). Details: Siehe Parameter P0757 bis P0760 (ADC-Skalierung) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 60 (F0080), wenn die analoge Eingangsspannung unter 50 % der Totzonenspannung absinkt. Aufgrund von Hardwarebeschränkungen kann die bipolare Spannung (siehe Enum-Deklarierung) für den Analogeingang 2 (P0756[1] = 4) nicht ausgewählt werden. Details: Siehe Parameter P0757 bis P0760 (ADC-Skalierung) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 61 P0757[1] : Analogeingang 2 (ADC 2) Hinweis: Die ADC-Kennlinie wird durch 4 Koordinaten mittels der 2 Punktgleichung beschrieben: − P0758 0760 0758 − P0757 0759 0757 Für die Berechnung von Werten ist die Geradengleichung bestehend aus Steigung und Offset vorteilhafter: MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 62 Setzt den Y2-Wert in [%] wie in P0757 beschrieben (ADC-Skalierung). Index: P0760[0] : Analogeingang 1 (ADC 1) P0760[1] : Analogeingang 2 (ADC 2) Abhängigkeit: Beeinflusst P2000 bis P2003 (Bezugsfrequenz, -spannung, -strom oder -drehmoment) entsprechend des zu generierenden Sollwerts. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 63 Das folgende Beispiel ergibt einen 0 bis 10 V Analogeingang (-50 to +50 Hz) mit Mittelnullpunkt und einem 0,2 V breiten "Haltepunkt". P2000 = 50 Hz P0759 = 8 V P0760 = 75 % P0757 = 2 V P0758 = -75 % P0761 = 0.1 V P0756 = 0 oder 1 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 64 Schnittpunkt (x-Achse mit ADC-Skalierungskurve) aktiv, wenn P0758 und P0760 unterschiedliche Vorzeichen aufweisen. Bei Verwendung der Konfiguration mit Nullpunkt in der Mitte sollte die min. Frequenz P1080 = 0 sein. Am Ende der Totzone tritt keine Hysterese auf. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 65 Hinweis: Der Analogausgang ist als Stromausgang von 0 bis 20 mA ausgelegt. Bei einem Spannungsausgang mit einem Bereich von 0...10 V muss ein externer Widerstand von 500 Ohm an die Klemmen (12/13 oder 26/27) angeschlossen werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 66 0777 Die Eckpunkte der Kennlinie y_max und x_min können mit folgenden Gleichungen bestimmt werden: P0780 ⋅ − ⋅ 0780 0777 0778 0779 − 0780 0778 P0778 − 0780 0778 − ⋅ − 0779 0777 P0777 P0779 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 67 722.4 = Digitaleingang 5 (P0705 muss auf 99 gesetzt sein, BICO) 722.5 = Digitaleingang 6 (P0706 muss auf 99 gesetzt sein, BICO) Hinweis: Signal des Digitaleingangs: 0 = Nicht laden. 1 = Laden des Parametersatzes 0 von AOP starten. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 68 3. CDS P0819[2] = 1 Kopieren starten P0700 P0701 P0702 P0703 P0704 P2253 P2254 P2264 2. CDS 3. CDS 1. CDS Hinweis: Der Startwert in Index 2 wird nach Ausführung der Funktion automatisch auf 0 zurückgesetzt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 69 3. Kopieren von CDS1 nach CDS2 (P0809[0] = 0, P0809[1] = 1, P0809[2] = 2) 4. CDS2-Parameter anpassen (P0700[1] = 1 und P1000[1] = 1) P0810 = 722.3 DIN4 P0700[0] = 2 Klemmen Ablaufsteuerung P0700[1] = 1 P1000[0] = 2 Sollwert- Motor- kanal regelung P1000[1] = 1 Hinweis: MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 70 3. DDS P0819[2] = 1 Kopieren starten P0005 P0291 P0300 P0304 P0305 P2484 P2487 P2488 2. DDS 3. DDS 1. DDS Hinweis: Der Startwert in Index 2 wird nach Ausführung der Funktion automatisch auf 0 zurückgesetzt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 71 2. P0820 (P0821 wenn erforderlich) mit DDS-Umschaltquelle verdrahten (z.B. über DIN 4: P0704[0] = 99, P0820 = 722.3) 3. Kopieren von DDS1 nach DDS2 (P0819[0] = 0, P0819[1] = 1, P0819[2] = 2) 4. DDS2-Parameter anpassen (z.B. Hoch- / Rücklaufzeiten P1120[1] und P1121[1]) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 72 722.6 = Digitaleingang 7 (über Analogeingang 1, P0707 muss auf 99 gesetzt sein) 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) Hinweis: P0820 ist für die Auswahl des Antriebsdatensatz (DDS) ebenfalls relevant. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 73 722.6 = Digitaleingang 7 (über Analogeingang 1, P0707 muss auf 99 gesetzt sein) 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) 19.0 = EIN/AUS1 über BOP Abhängigkeit: Nur aktiv wenn P0719 = 0 (ferne Auswahl der Befehls-/Sollwertquelle). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 74 Bei Auswahl eines der Digitaleingänge für AUS2 kann der Umrichter nur betrieben werden, wenn der Digitaleingang aktiv ist. Hinweis: AUS2 bedeutet sofortige Impulssperre; der Motor trudelt aus. AUS2 ist niedrig-aktiv, d. h. : 0 = Impulssperre. 1 = Betriebsbereitschaft. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 75 Bei Auswahl eines der Digitaleingänge für AUS3 kann der Umrichter nur betrieben werden, wenn der Digitaleingang aktiv ist. Hinweis: AUS3 bedeutet schneller Rücklauf bis 0. AUS3 ist niedrig-aktiv, d. h. : 0 = Rampenstopp bei U/f bzw. Bremsen an der Stromgrenze bei FOC. 1 = Betriebsbereitschaft. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 76 "b - - r n" (Bits 0, 1 und 3 gesetzt) bedeutet, dass Parameter über PROFIBUS/CB, BOP und USS an COM- Link (RS485 USS), aber nicht über USS an BOP-Link (RS232) geändert werden können. Details: Die Beschreibung des binären Anzeigeformates wird unter "Einführung zu den MICROMASTER- Systemparametern" erläutert. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 77 : Letzte Fehlerabschaltung -3, Fehlerzeit Monat+Jahr Beispiel: P2115 wird als Quelle verwendet, wenn dieser Parameter über Echtzeit aktualisiert wurde. Andernfalls wird P2114 verwendet. Hinweis: P2115 kann über AOP, den Startvorgang, die Antriebsüberwachung, usw. aktualisiert werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 78 Firmware Versionsdaten Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMM Max: Firmware Versionsdaten Index: r0964[0] : Firma (Siemens = 42) r0964[1] : Produkttyp r0964[2] : Firmware-Version r0964[3] : Firmware-Datum (Jahr) r0964[4] : Firmware-Datum (Tag/Monat) Beispiel: Wert Bedeutung r0964[0] SIEMENS...
Seite 79 AUS3 aktiv Bit06 Einschaltsperre aktiv Bit07 Warnung aktiv Bit08 Abweichung Soll- / Istwert Bit09 Steuerung von AG (PZD-Steuerung) Bit10 Maximalfrequenz erreicht Bit11 Warnung: Motorstrom Grenzwert Bit12 Motor Haltebremse aktiv Bit13 Motor Überlast Bit14 Rechtslauf Bit15 Umrichter Überlast MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 80 Überträgt bei Einstellung P0971 = 1 Werte aus dem RAM in den EEPROM. Mögliche Einstellungen: Gesperrt Start RAM->EEPROM Hinweis: Alle Werte im RAM werden in den EEPROM übertragen. Nach erfolgreicher Übertragung wird der Parameter automatisch auf 0 (Standardeinstellung) zurückgesetzt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 81 Index: P1000[0] : 1. Befehlsdatensatz (CDS) P1000[1] : 2. Befehlsdatensatz (CDS) P1000[2] : 3. Befehlsdatensatz (CDS) Beispiel: Bei Einstellung 12 werden der Hauptsollwert (2) durch Analogeingang ("Analogsollwert") und der Zusatzsollwert (1) durch das Motorpotentiometer ("MOP-Sollwert") bestimmt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 82 2050.1 755.1 P1070 1.0 P1071 x = 7 755.1 755.1 755.1 755.1 755.1 755.1 755.1 755.1 P1075 1.0 P1076 Beispiel: P1000 = 21 → P1070 = 1050.0 P1071 = 1.0 P1075 = 755.0 P1076 = 1.0 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 83 ..P1001 ..r1024 Abhängigkeit: Wählt den Festfrequenzbetrieb (mit Hilfe von P1000) aus. Bei Direktauswahl ist ein EIN-Befehl erforderlich, um den Umrichter zu starten (P0701 - P0706 = 15). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 84 Aktiv: Sofort QC. Nein Max: 650.00 Bestimmt den Sollwert für die Festfrequenz 7 (FF7). Index: P1007[0] : 1. Antriebsdatensatz (DDS) P1007[1] : 2. Antriebsdatensatz (DDS) P1007[2] : 3. Antriebsdatensatz (DDS) Details: Siehe Parameter P1001 (Festfrequenz 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 85 Aktiv: Sofort QC. Nein Max: 650.00 Bestimmt den Sollwert für die Festfrequenz 13 (FF13). Index: P1013[0] : 1. Antriebsdatensatz (DDS) P1013[1] : 2. Antriebsdatensatz (DDS) P1013[2] : 3. Antriebsdatensatz (DDS) Details: Siehe Parameter P1001 (Festfrequenz 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 86 Festfrequenzen können über drei verschiedene Methoden ausgewählt werden. Parameter P1019 bestimmt die Auswahlmethode, Bit 3. Mögliche Einstellungen: Festfrequenz binärkodiert Festfrequenz binärkodiert + EIN-Befehl Festfrequenz BCD-kodiert + EIN-Befehl Details: In der Tabelle in P1001 (Festfrequenz 1) wird die Verwendung von Festfrequenzen beschrieben. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 87 Einheit - Def: P-Gruppe: SETPOINT Aktiv: nach Best. QC. Nein Max: Direktauswahl oder Direktauswahl + EIN für Bit 4 Mögliche Einstellungen: Festfrequenz binärkodiert Festfrequenz binär + EIN-Befehl Details: Unter Parameter P1001 wird die Verwendung von Festfrequenzen beschrieben. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 88 Das Motorpotentiometer (P1040) muss als Hauptsollwert oder als Zusatzsollwert (mit Hilfe von P1000) ausgewählt werden. Hinweis: Die Motordrehzahl kann über den Motorpotentiometersollwert geändert werden (Erhöhung / Verringerung der Frequenz über Digitaleingänge oder über Höher- / Tiefer-Taste auf BOP-Tastatur). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 89 P1040[1] : 2. Antriebsdatensatz (DDS) P1040[2] : 3. Antriebsdatensatz (DDS) Hinweis: Bei Auswahl des Motorpotentiometer als Haupt- oder als Zusatzsollwert wird die Umkehrrichtung standardmäßig durch P1032 (Umkehrrichtung des MOP sperren) gesperrt. Zur erneuten Freigabe der Umkehrrichtung P1032 = 0 setzen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 90 QC. Nein Max: 4000:0 Bestimmt die Quelle der Hauptsollwertskalierung (HSW-Skalierung). Index: P1071[0] : 1. Befehlsdatensatz (CDS) P1071[1] : 2. Befehlsdatensatz (CDS) P1071[2] : 3. Befehlsdatensatz (CDS) Häufigste Einstellungen: = Analogeingangssollwert 1024 = Festfrequenzsollwert 1050 = Motorpotentiometersollwert (MOP-Sollwert) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 91 1 = Skalierung mit 1,0 (100%) = Analogeingangssollwert 1024 = Festfrequenzsollwert 1050 = MOP-Sollwert Stufe r1078 CO: Anzeige Gesamtsollwert Min: Datentyp: Float Einheit Hz Def: P-Gruppe: SETPOINT Max: Zeigt die Summe des Haupt- und des Zusatzsollwerts in [Hz] an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 92 P1080[2] : 3. Antriebsdatensatz (DDS) Beispiel: ON/OFF ADC-Eingang r0755 P1080 (f_min) -P1080 f_ist P1080 (f_min) -P1080 Hinweis: Der hier eingestellte Wert gilt für beide Drehrichtungen. Unter bestimmten Umständen (z. B. Hoch-/Rücklauf, Strombegrenzung) kann der Motor unter der Mindestfrequenz arbeiten. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 93 Die maximale Ausgangsfrequenz des Umrichters kann überschritten werden, wenn Folgendes aktiv ist: P1335 ≠ 0 (Schlupfkompensation aktiv) P1336 r0330 ⋅ ⋅ (P1335) P1082 0310 slip P1200 ≠ 0 (Fangen aktiv) r0330 ⋅ ⋅ ⋅ (P1200) P1082 0310 slip Notiz: Die maximale Motordrehzahl hängt von mechanischen Begrenzungen ab. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 94 QC. Nein Max: 650.00 Vermeidet mechanische Resonanzeffekte und unterdrückt Frequenzen im Bereich von +/- P1101 (Ausblendbandbreite). Index: P1093[0] : 1. Antriebsdatensatz (DDS) P1093[1] : 2. Antriebsdatensatz (DDS) P1093[2] : 3. Antriebsdatensatz (DDS) Details: Siehe P1091 (Ausblendfrequenz 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 95 722.5 = Digitaleingang 6 (P0706 muss auf 99 gesetzt sein, BICO) 19.B = Reversieren durch BOP r1114 CO: Sollwert nach Reversiereinh. Stufe Min: Datentyp: Float Einheit Hz Def: P-Gruppe: SETPOINT Max: Zeigt die Sollfrequenz nach dem Funktionsblock zur Drehrichtungsumkehr. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 96 PLC. Notiz: Rampenzeiten wie folgt: P1060 / P1061 : Tippbetrieb (JOG-Betrieb) aktiv P1120 / P1121 : Normalbetrieb (EIN/AUS) ist aktiv P1060 / P1061 : Normalbetrieb (EIN/AUS) und P1124 sind aktiv MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 97 Das Einstellen einer zu kurzen Rampenrücklaufzeit kann zum Abschalten des Umrichters führen (Überstrom (F0001) / Überspannung (F0002)). Rampenzeiten wie folgt: P1060 / P1061 : Tippbetrieb (JOG-Betrieb) aktiv P1120 / P1121 : Normalbetrieb (EIN/AUS) ist aktiv P1060 / P1061 : Normalbetrieb (EIN/AUS) und P1124 sind aktiv MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 98 Rundungszeiten werden empfohlen, da sie eine abrupte Reaktion vermeiden und somit schädliche Auswirkungen auf die Mechanik verhindern. Notiz: Wird der Umrichter in einem Regelkreis eingebunden, so könnte die Rampenglättung ein Überschwingen der Ausgangsfrequenz bewirken und sollte abgeschaltet werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 99 Definiert Rampenrücklaufzeit von der Maximalfrequenz bis zum Stillstand für den AUS3-Befehl. Index: P1135[0] : 1. Antriebsdatensatz (DDS) P1135[1] : 2. Antriebsdatensatz (DDS) P1135[2] : 3. Antriebsdatensatz (DDS) Hinweis: Diese Zeit kann überschritten werden, wenn die max. Zwischenkreisspannung erreicht wird. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 100 P1142[0] : 1. Befehlsdatensatz (CDS) P1142[1] : 2. Befehlsdatensatz (CDS) P1142[2] : 3. Befehlsdatensatz (CDS) Stufe r1170 CO: Sollwert nach HLG Min: Datentyp: Float Einheit Hz Def: P-Gruppe: SETPOINT Max: Zeigt den Gesamtfrequenzsollwert nach Hochlaufgeber (HLG) an. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 101 Einstellungen 4 bis 6 suchen nur in der Richtung des Sollwertes. Notiz: Die Funktion Fangen muss in Fällen verwendet werden, in denen der Motor möglicherweise noch läuft (z.B. nach einer kurzen Netzunterbrechung) oder durch die Last angetrieben wird. Andernfalls kommt es zu Abschaltungen wegen Überstrom. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 102 Für einen Motor mit 50 Hz, 1350 rpm, würden 100 % eine maximale Suchzeit von 600 ms ergeben. Wenn der Motor läuft, wird die Motorfrequenz in einer kürzeren Zeit gefunden. Hinweis: Ein höherer Wert der Suchgeschwindigkeit führt zu einer flacheren Suchkurve und damit zu einer längeren Suchzeit. Ein niedigerer Wert hat den gegenteiligen Effekt. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 103 Zustand BETRIEB befand, als die Fehler (F0003 usw.) auftraten. Der Umrichter quittiert den Fehler und führt einen Wiederanlauf des Antriebs nach einem Netzausfall oder einer Netzunterspannung aus. Der EIN-Befehl muss über einen Digitaleingang (DIN) geschaltet sein. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 104 P1211 Anzahl der Wiederanlaufversuche Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: FUNC Aktiv: nach Best. QC. Nein Max: Legt fest, wie oft der Umrichter versucht, neu zu starten, wenn automatischer Wiederanlauf P1210 aktiviert ist. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 105 ÄndStat: Datentyp: U16 Einheit s Def: P-Gruppe: FUNC Aktiv: nach Best. QC. Nein Max: 1000 Wählt den Betrag aus, um den die Wiederanlaufzeit für jeden Wiederanlauf des Umrichters erhöht wird, wenn automatischer Wiederanlauf P1210 aktiviert ist. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 106 Inaktiv Aktiv OFF1/OFF3 fmin (P1080) P1216 r0052.C Mögliche Einstellungen: Motor Haltebremse gesperrt Motor Haltebremse freigegeben Hinweis: Das Ausgangsrelais öffnet am Punkt 1, wenn es mit P0731 aktiviert wird (Funktion des Digitalausgangs), und schließt am Punkt 2. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 107 Einheit s Def: P-Gruppe: FUNC Aktiv: nach Best. QC. Nein Max: 20.0 Definiert die Zeit, während der der Umrichter mit Minimalfrequenz (P1080) läuft, nachdem bei Punkt 2 ein Rampenrücklauf erfolgt. Details: Siehe Diagramm P1215 (Haltebremse aktivieren) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 108 Einheit % Def: P-Gruppe: FUNC Aktiv: Sofort QC. Nein Max: Definiert Höhe des Gleichstroms in [%] relativ zum Motornennstrom (P0305). Index: P1232[0] : 1. Antriebsdatensatz (DDS) P1232[1] : 2. Antriebsdatensatz (DDS) P1232[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 109 P1233[2] : 3. Antriebsdatensatz (DDS) Werte: P1233 = 0 : Nicht aktiv, auf AUS1 folgend. P1233 = 1 - 250 : Aktiv für die angegebene Dauer. Achtung: Häufiger Einsatz langer Gleichstrom-Bremszeiten kann zur Überhitzung des Motors führen. Notiz: MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 110 Vdc-max Regler freigegeben Index: P1240[0] : 1. Antriebsdatensatz (DDS) P1240[1] : 2. Antriebsdatensatz (DDS) P1240[2] : 3. Antriebsdatensatz (DDS) Hinweis: Vdc max Regler erhöht die Rücklaufzeiten automatisch, um die Zwischenkreisspannung (r0026) in Grenzen (P2172) zu halten. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 111 P1253[2] : 3. Antriebsdatensatz (DDS) Stufe P1254 Autom. Erf. Vdc-Regler Ein-pegel Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: FUNC Aktiv: Sofort QC. Nein Max: Aktiviert/deaktiviert die automatische Erkennung der Einschaltstufen für den Vdc-max-Regler. Mögliche Einstellungen: Gesperrt Freigegeben MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 112 Schwungmassen den Motor mit Hilfe des Umrichters hochzufahren und anschließend den Motor am Netz zu betreiben. Das Grundsatz-Schaltbild einer Bypass-Schaltung ist in der folgenden Abbildung dargestellt. Netz Isolator Mechanische Verriegelung Schalter Relaisausgang Isolator MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 113 In diesem Parameter wird die Zeit zwischen Umschalten von einem Schütz auf das andere festgelegt. Sie sollte nicht kleiner sein als die Entmagnetiserungszeit des Motors (P0347). Index: P1262[0] : 1. Antriebsdatensatz (DDS) P1262[1] : 2. Antriebsdatensatz (DDS) P1262[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 114 722.5 = Digitaleingang 6 (P0706 muss auf 99 gesetzt sein, BICO) 722.6 = Digitaleingang 7 (über Analogeingang 1, P0707 muss auf 99 gesetzt sein) 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 115 * Imax-Regler ändert nur die Ausgangsspannung. * Imax-Regler hat keinen Einfluß auf die Ausgangsfrequenz. P1300 = 19 : U/f-Steuerung mit unabhängigem Spannungssollwert Folgende Tabelle gibt eine Überblick auf die U/f-Regelungsparameter und deren Abhängigkeit zu Parameter P1300: MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 116 − P1336[3] Slip limit − − − P1338[3] Resonance damping gain V/f P1340[3] Imax controller prop. gain P1341[3] Imax controller integral time P1345[3] Imax controller prop. gain P1346[3] Imax controller integral time P1350[3] Voltage soft start MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 117 Die Spannung V_Boost,100 ist wie folgt definiert: V_Boost,100 = Motornennstrom (P0305) * Ständerwiderstand (P0350) * Konstante Spannungsanhebung (P1310). V_ConBoost,50 = V_ConBoost,100 / 2 Index: P1310[0] : 1. Antriebsdatensatz (DDS) P1310[1] : 2. Antriebsdatensatz (DDS) P1310[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 118 Einstellung in P0640 (Motorüberlastfaktor [%]) begrenzt die Anhebung. Hinweis: Die Spannungsanhebung bei Beschleunigung kann zur Verbesserung der Reaktion auf kleine positive Sollwertänderungen beitragen. ≤ ⋅ ⋅ Boosts Imot Notiz: Die Spannungsanhebungen erhöhen die Motorerwärmung. Details: Siehe Anmerkung in P1310 zur Priorisierung der Spannungsanhebungen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 119 Hochlaufgeberausgang größer als der neue Sollwert, so wird die Spannungsanhebung beim Anlauf deaktiviert. Abhängigkeit: Einstellung in P0640 (Motorüberlastfaktor [%]) begrenzt die Anhebung. Notiz: Die Spannungsanhebungen erhöhen die Motorerwärmung. ≤ ⋅ ⋅ Boosts Imot Details: Siehe Anmerkung in P1310 zur Priorisierung der Spannungsanhebungen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 120 Mehrpunkt U/f-Kennlinie (P1300 = 3) besitzt 3 programmierbare Punkte. Die zwei nichtprogrammierbaren Punkte sind: - Konstante Spannungsanhebung P1310 bei 0 Hz - Nennspannung bei Nennfrequenz Die Spannungsanhebung beim Beschleunigen und beim Anlauf, definiert in P1311 und P1312, werden auch auf die Mehrpunkt U/f-Kennlinie angewendet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 121 Definiert die Startfrequenz in Prozent der Motornennfrequenz (P0310) der die FCC (Flux-Current-Control) aktiviert wird. Index: P1333[0] : 1. Antriebsdatensatz (DDS) P1333[1] : 2. Antriebsdatensatz (DDS) P1333[2] : 3. Antriebsdatensatz (DDS) Notiz: Ein zu niedriger Wert kann zu Instabilitäten führen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 122 P1336[1] : 2. Antriebsdatensatz (DDS) P1336[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Schlupfkompensation (P1335) aktiv. r1337 CO: U/f Schlupffrequenz Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: CONTROL Max: Zeigt tatsächlich kompensierten Motorschlupf als [%] Abhängigkeit: Schlupfkompensation (P1335) aktiv. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 123 Hierdurch werden sowohl der Frequenz- als auch der Spannungsregler deaktiviert. Wenn der I_max-Regler deaktiviert ist, beachten Sie, dass dieser Regler den Strom nicht verringert, aber dass dennoch Überstromwarnungen generiert werden. Der Antrieb wird unter übermäßigen Überstrom- oder Überlastbedingungen abgeschaltet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 124 Spannungs-Regler und verbessertes Integral P1345 > 0 und P1346 > 0 : Spannungs-Regler und normale PI-Regelung Siehe Parameter P1340 für weitere Information. Index: P1346[0] : 1. Antriebsdatensatz (DDS) P1346[1] : 2. Antriebsdatensatz (DDS) P1346[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 125 Min: Datentyp: U16 Einheit kHz Def: P-Gruppe: INVERTER Max: Zeigt die tatsächliche Pulsfrequenz des Umrichters an. Notiz: Unter bestimmten Bedingungen (Schutz vor Umrichterüberhitzung, siehe P0290), kann sich diese von den in P1800 (Pulsfrequenz) ausgewählten Werten unterscheiden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 126 Parameter r1912 (erkannter Ständerwiderstand) gezeigt. Der Wert wird nicht für die Regelung verwendet. P1911 Anzahl Motorphasen (Motorident.) Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: INVERTER Aktiv: Sofort QC. Nein Max: Wählt die Anzahl der bei der Motoridentifikation zu betrachtenden Phasen aus. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 127 USS bzw. CB entspricht außerdem einem Prozeßdatenwert von 4000H bzw 4000 0000H bei Doppelworten. Alle prozentuale Soll- / Istsignale beziehen sich auf die physikalisch zugehörige Bezugsgröße. Dafür stehen folgende Parameter zu Verfügung: P2000 Bezugsfrequenz P2001 Bezugsspannung Bezugsstrom P2002 Bezugsdrehmoment P2003 P2004 Bezugsleistung f(P0100) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 128 Wird eine Verbindung zwischen 2 BiCo-Parametern oder über P1500 geschlossen, die eine unterschiedliche Darstellung besitzen (normierter (Hex) bzw. physikalischer Wert (d.h. Nm)), so wird implizit im MICROMASTER eine entsprechende Normierung auf den Zielwert vorgenommen. P2051 r0080 r0080[Nm] ⋅ y[Hex] 4000 P2003[Nm] COM-Link x[Nm] y[Hex] MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 129 P2011[0] : Serielle Schnittstelle COM-Link P2011[1] : Serielle Schnittstelle BOP-Link Hinweis: Es ist möglich, über die serielle Leitung bis zu 30 weitere Umrichter (d. h. insgesamt 31 Umrichter) anzuschließen und sie mit dem USS-Protokoll für den seriellen Bus zu steuern. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 130 >= 2) entweder a) Steuerwort und Hauptsollwert oder b) Statuswort und Hauptistwert sind. Mit P2012 >= 4, wird das Zusatzsteuerwort im 4. PZD-Wort übertragen (Voreinstellung). STW2 PZD1 PZD2 PZD3 PZD4 P2012 Hauptsollwert Steuerwort Hauptistwert Zustandswort Prozessdaten MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 131 P2013 = 3 P2013 = 4 P2013 = 127 Master → MM4 22BC 0000 0005 22BC 0000 0000 0005 22BC 0000 0005 0000 MM4 → Master 12BC 0000 0005 12BC 0000 0000 0005 12BC 0000 0005 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 132 : Empfangenes Wort 3 r2015[4] : Empfangenes Wort 4 r2015[5] : Empfangenes Wort 5 r2015[6] : Empfangenes Wort 6 r2015[7] : Empfangenes Wort 7 Hinweis: Die Steuerwörter werden zusätzlich als Bit-Parameter in r2032 und r2033 angezeigt werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 133 P2016[7] : Übertragenes Wort 7 Beispiel: P2016[0] = 52.0 (Standard). In diesem Fall wird der Wert von r0052[0] (CO/BO: Statuswort) als 1. PZD an die BOP-Schnittstelle übertragen. Hinweis: Wenn r0052 nicht indiziert ist, zeigt die Anzeige keinen Index (".0"). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 134 : Empfangenes Wort 3 r2018[4] : Empfangenes Wort 4 r2018[5] : Empfangenes Wort 5 r2018[6] : Empfangenes Wort 6 r2018[7] : Empfangenes Wort 7 Hinweis: Die Steuerwörter können als Bit-Parameter r2036 und r2037 angezeigt werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 135 : Serielle Schnittstelle BOP-Link r2027[2] USS Overrun-Fehler Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMM Max: Zeigt die Anzahl der USS-Telegramme mit Overrun-Fehler an. Index: r2027[0] : Serielle Schnittstelle COM-Link r2027[1] : Serielle Schnittstelle BOP-Link MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 136 AUS3: Schnellhalt Bit03 Impulsfreigabe Bit04 HLG Freigabe Bit05 HLG Start Bit06 Sollwert-Freigabe Bit07 Fehler-Quittierung Bit08 JOG rechts Bit09 JOG links Bit10 Steuerung von AG Bit11 Reversieren Bit13 Motorpotentiometer höher Bit14 Motorpotentiometer tiefer Bit15 CDS Bit 0 (Local/Remote) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 137 HLG Start Bit06 Sollwert-Freigabe Bit07 Fehler-Quittierung Bit08 JOG rechts Bit09 JOG links Bit10 Steuerung von AG Bit11 Reversieren Bit13 Motorpotentiometer höher Bit14 Motorpotentiometer tiefer Bit15 CDS Bit 0 (Local/Remote) Details: Siehe r2033 (Steuerwort 2 von der BOP-Schnittstelle) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 138 Konfiguriert eine Kommunikationsbaugruppe (CB). Index: P2041[0] : CB-Parameter 0 P2041[1] : CB-Parameter 1 P2041[2] : CB-Parameter 2 P2041[3] : CB-Parameter 3 P2041[4] : CB-Parameter 4 Details: Informationen zur Protokolldefinition und den erforderlichen Einstellungen bietet das Handbuch zur Kommunikationsbaugruppe. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 139 : Empfangenes Wort 3 r2050[4] : Empfangenes Wort 4 r2050[5] : Empfangenes Wort 5 r2050[6] : Empfangenes Wort 6 r2050[7] : Empfangenes Wort 7 Hinweis: Die Steuerwörter können als Bit-Parameter r2090 und r2091 angezeigt werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 140 Enum-Deklarierung angegeben. Mögliche Einstellungen: Baugruppe ohne CB-Option PROFIBUS DP DeviceNet nicht definiert Index: r2053[0] : CB-Typ (PROFIBUS = 1) r2053[1] : Firmware-Version r2053[2] : Firmware-Version Datum r2053[3] : Firmware-Datum (Jahr) r2053[4] : Firmware-Datum (Tag/Monat) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 141 Bit08 JOG rechts Bit09 JOG links Bit10 Steuerung von AG Bit11 Reversieren Bit13 Motorpotentiometer höher Bit14 Motorpotentiometer tiefer Bit15 CDS Bit 0 (Local/Remote) Details: Informationen zur Protokolldefinition und den erforderlichen Einstellungen bietet das Handbuch zur Kommunikationsbaugruppe. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 142 Reaktion in P2101[0] auswählen (in diesem Fall P2101[0] = 3 einstellen). Hinweis: Alle Störungen weisen als Standardreaktion AUS2 auf. Für manche Störungen, die durch Hardwareausfälle (z. B. Überstrom) verursacht werden, können die Standardreaktionen nicht geändert werden. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 143 722.5 = Digitaleingang 6 (P0706 muss auf 99 gesetzt sein, BICO) 722.6 = Digitaleingang 7 (über Analogeingang 1, P0707 muss auf 99 gesetzt sein) 722.7 = Digitaleingang 8 (über Analogeingang 2, P0708 muss auf 99 gesetzt sein) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 144 Einheit - Def: P-Gruppe: ALARMS Aktiv: Sofort QC. Nein Max: 65535 Zeigt AOP-Echtzeit an. Index: P2115[0] : Echtzeit, Sekunden + Minuten P2115[1] : Echtzeit, Stunden + Tage P2115[2] : Echtzeit, Monat + Jahr Details: Siehe P0948 (Störzeit) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 145 Bit04 Delay time of f_1 Hyst. freq. f_hys 0 ... 10000 [ms] 0.00 ... 10.00 [Hz] P2156.D (10) P2150.D (3.00) Index: P2155[0] : 1. Antriebsdatensatz (DDS) P2155[1] : 2. Antriebsdatensatz (DDS) P2155[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 146 Stellt die Verzögerungszeit vor dem Vergleich mit dem Frequenzschwellwert f_2 (P2157) ein. Index: P2158[0] : 1. Antriebsdatensatz (DDS) P2158[1] : 2. Antriebsdatensatz (DDS) P2158[2] : 3. Antriebsdatensatz (DDS) Details: Siehe das Diagramm in P2157 (Frequenzschwellwert f_2). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 147 0.00 ... 10.00 [Hz] f_set > 0 P2150.D (3.00) r2198 Bit05 f_set > 0 Hyst. freq. f_hys 0.00 ... 10.00 [Hz] P2150.D (3.00) Index: P2161[0] : 1. Antriebsdatensatz (DDS) P2161[1] : 2. Antriebsdatensatz (DDS) P2161[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 148 QC. Nein Max: 10000 Verzögerungszeit zur Erkennung der zulässigen Abweichung von Drehzahl oder Frequenz vom Sollwert. Index: P2165[0] : 1. Antriebsdatensatz (DDS) P2165[1] : 2. Antriebsdatensatz (DDS) P2165[2] : 3. Antriebsdatensatz (DDS) Details: Siehe Diagramm zu P2164. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 149 P2168[2] : 3. Antriebsdatensatz (DDS) Abhängigkeit: Aktiv, wenn Haltebremse (P1215) nicht parametriert ist. Details: Siehe das Diagramm in P2167 (Abschaltfrequenz). Stufe r2169 CO: gefilterte Ist-Frequenz Min: Datentyp: Float Einheit Hz Def: P-Gruppe: ALARMS Max: Gefilterte Drehzahl (oder Frequenz) für Meldung. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 150 > P2172 dc_act r0053 Bit 8 P2173 Index: P2172[0] : 1. Antriebsdatensatz (DDS) P2172[1] : 2. Antriebsdatensatz (DDS) P2172[2] : 3. Antriebsdatensatz (DDS) Hinweis: Diese Spannung steuert die Bits 7 und 8 in Statuswort 3 (r0053). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 151 Einheit ms Def: P-Gruppe: ALARMS Aktiv: Sofort QC. Nein Max: 10000 Verzögerungszeit für die Erkennung, dass der Motor blockiert ist. Index: P2177[0] : 1. Antriebsdatensatz (DDS) P2177[1] : 2. Antriebsdatensatz (DDS) P2177[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 152 Wenn kein Motorsollwert eingegeben werden kann und die aktuelle Grenze (P2179) nicht überschritten ist, wird Alarm A0922 (keine Last angewendet) abgesetzt, wenn die Verzögerungszeit (P2180) verstrichen ist. Details: Siehe das Diagramm in P2179 (aktuelle Grenze für Leerlauf-Identifikation) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 153 Hinweis: Unterhalb der in P2182 definierten Frequenz und oberhalb der in P2184 definierten Frequenz ist die Funktion zur Lastdrehmomentüberwachung nicht aktiv. Dort gelten die für den normalen Betrieb mit den Parametern P1521 und P1520 festgelegten Drehmomentgrenzwerte. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 154 Gibt den Drehmomentschwellwert M_u2 an, der bei der Frequenz f_2 mit dem Lastdrehmoment verglichen wird. Index: P2188[0] : 1. Antriebsdatensatz (DDS) P2188[1] : 2. Antriebsdatensatz (DDS) P2188[2] : 3. Antriebsdatensatz (DDS) Details: Siehe auch P2182 (Lastmomentüberwachung). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 155 >= Sollw (f_set) Bit05 f_act <= P2167 (f_off) Bit06 f_act > P1082 (f_max) Bit07 f_act == Sollw (f_set) Bit08 i_act r0068 >= P2170 Bit09 Ungef. Vdc_act < P2172 Bit10 Ungef. Vdc_act > P2172 Bit11 Leerlauf MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 156 Die tiefste und die höchste Motorfrequenz (P1080 und P1082) sowie die ausblendbaren Frequenzen (P1091 bis P1094) sind an dem Umrichterausgang nach wie vor aktiv. Das Aktivieren von ausblendbaren Frequenzen bei PID-Regelung kann allerdings zu Instabilitäten führen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 157 ..r2224 Abhängigkeit: P2200 = 1 erforderlich in Anwenderzugriffsstufe 2 zur Freigabe der Sollwertquelle. Hinweis: Es können verschiedene Arten von Frequenzen ausgewählt werden; sie werden bei gleichzeitiger Anwahl addiert. P2201 = 100 % entspricht 4000 Hex. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 158 Einheit % Def: 60.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 200.00 Definiert den PID-Festsollwert 7 Index: P2207[0] : 1. Antriebsdatensatz (DDS) P2207[1] : 2. Antriebsdatensatz (DDS) P2207[2] : 3. Antriebsdatensatz (DDS) Details: Siehe P2201 (PID-Festsollwert 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 159 Einheit % Def: 120.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 200.00 Definiert den PID-Festsollwert 13 Index: P2213[0] : 1. Antriebsdatensatz (DDS) P2213[1] : 2. Antriebsdatensatz (DDS) P2213[2] : 3. Antriebsdatensatz (DDS) Details: Siehe P2201 (PID-Festsollwert 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 160 PID-Festsollwert-Modus - Bit 3 Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Aktiv: nach Best. QC. Nein Max: BCD oder Direktwahl-Bit 3 für PID-Festsollwert. Mögliche Einstellungen: Festfrequenz binärkodiert Festfrequenz binärkodiert + EIN-Befehl Festfrequenz BCD-kodiert + EIN-Befehl MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 161 722.5 = Digitaleingang 6 (P0706 muss auf 99 gesetzt sein, BICO) Stufe r2224 CO: Aktueller PID-Festsollwert Min: Datentyp: Float Einheit % Def: P-Gruppe: TECH Max: Zeigt die Summe der angewählten PID-Festsollwerte an. Hinweis: 100 % = 4000 Hex MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 162 Bei Wahl von 0 kehrt der Sollwert nach einem AUS-Befehl zu dem in P2240 (Sollwert von PID-MOP) eingestellten Wert zurück. Bei Wahl von 1 wird der aktive Sollwert in P2240 gespeichert und entsprechend dem Momentanwert aktualisiert. Details: Siehe P2240 (Sollwert von PID-MOP). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 163 QC. Nein Max: 200.00 Sollwert des Motorpotentiometers. Ermöglicht einem Anwender, einen PID-Sollwert als Prozentwert festzulegen. Index: P2240[0] : 1. Antriebsdatensatz (DDS) P2240[1] : 2. Antriebsdatensatz (DDS) P2240[2] : 3. Antriebsdatensatz (DDS) Hinweis: 100 % = 4000 Hex MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 164 Stufe P2256 PID Zus.sollwert Verstärkung Min: 0.00 ÄndStat: Datentyp: Float Einheit - Def: 100.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 100.00 Verstärkungsfaktor für den PID-Zusatzsollwert. Dieser Verstärkungsfaktor skaliert den Zusatzsollwert, das zum PID-Hauptsollwert addiert wird. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 165 PID-Sollwertrampe nur aktiv bei PID-Sollwertänderungen. P1121 (Rücklaufzeit) und P1135 (AUS3 Rücklaufzeit) definieren die Rampenzeiten, die nach AUS1 bzw. AUS3 verwendet werden. Notiz: Das Einstellen einer zu kurzen Rücklaufzeit kann wegen Überspannung (F0002) / Überstrom (F0001) zum Abschalten des Umrichters führen. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 166 Stellt die Obergrenze für den Wert des PID-Istwertignals (in %) ein. Hinweis: 100 % = 4000 Hex Notiz: Wenn das PID aktiviert ist (P2200 = 1) und das Signal diesen Wert übersteigt, schaltet der Umrichter mit F0222 aus. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 167 Datentyp: Float Einheit s Def: 0.000 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 60.000 Stellt die PID-Differenzierzeitkonstante ein. P2274 = 0: Die Regelabweichung wird 1 zu 1 durch das PID-Differenzierglied durchgeführt ( ==> Proportionalglied mit Faktor 1). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 168 Einheit % Def: 0.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 200.00 Stellt die Untergrenze für die PID-Reglerausgang ein (in %). Abhängigkeit: Ein negativer Wert ermöglicht die bipolare Arbeitsweise des PID-Reglers. Hinweis: 100 % = 4000 Hex MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 169 Max: Mit diesem Parameter wird die Auswahl externer Motoren bei freigegebenem Motor Staging eingestellt. Mögliche Einstellungen: Normal Halt Sequentieller Halt Index: P2370[0] : 1. Antriebsdatensatz (DDS) P2370[1] : 2. Antriebsdatensatz (DDS) P2370[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 170 Gleichzeitig muss beim Umrichter ein Rampenrücklauf auf die Mindestfrequenz durchgeführt werden, um die Regelgröße so konstant wie möglich zu halten. Aus diesem Grund muss während Zuschaltung die PID- Regelung zeitweilig ausgesetzt werden (siehe P2378 und folgendes Diagramm). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 171 QC. Nein Max: Die Regelungsabweichung muß mindestens die in diesem Parameter eingestellte Zeit anliegen, bevor ein zusätzlicher Motor zugeschaltet wird. Index: P2374[0] : 1. Antriebsdatensatz (DDS) P2374[1] : 2. Antriebsdatensatz (DDS) P2374[2] : 3. Antriebsdatensatz (DDS) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 172 Zuschaltungsereignis unmittelbar auf dieses erstes Zuschaltereignis folgt. Index: P2377[0] : 1. Antriebsdatensatz (DDS) P2377[1] : 2. Antriebsdatensatz (DDS) P2377[2] : 3. Antriebsdatensatz (DDS) Hinweis: Der Wert dieses Parameters muss immer größer als die Zuschaltungshysterese P2373 sein. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 173 Dies wird in den folgenden Diagrammen veranschaulicht. Lastabhängiges Zuschalten: P1082 2378 ⋅ 1082 P1121 ∆ P2373 P2374 r2379 Bit2 Bit1 Bit0 Bedingung für lastabhängiges Zuschalten: æ ö 2378 − ⋅ ç ç 1121 ≥ P1082 è ∆ ≥ P2373 > P2374 MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 174 Parameter auf Null eingestellt wird. Alle anderen Einstellungen werden ignoriert. Index: P2380[0] : Motor 1 Betriebsstunden P2380[1] : Motor 2 Betriebsstunden P2380[2] : Motor 3 Betriebsstunden Beispiel: P2380 = 0.1 ==> 6 min P2380 = 1.0 ==> 60 min = 1 h MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 175 Der Energiesparbetrieb ist eine Zusatzfunktion zur Erweiterung der PID-Funktionen. Im Energiesparbetrieb wird der Motor abgeschaltet, sofern der Umrichter am unteren Sollwert läuft. Beachten Sie, dass diese Funktion unabhängig von der Zuschaltfunktion ist, obwohl sie zusammen mit der Zuschaltfunktion verwendet werden kann. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 176 P2800 auf 1 gesetzt). Mit dem Parameter P2801 bzw. P2802 wird jeder freie Funktionsbaustein einzeln freigegeben (P2801[x] > 0 bzw. P2802[x] > 0). Mögliche Einstellungen: Gesperrt Enable Abhängigkeit: Alle aktiven Funktionsbausteine werden alle 132 ms berechnet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 177 P2801[3] = 2, P2801[4] = 2, P2802[3] = 3, P2802[4] = 2 Die FFB werden in der folgenden Reihenfolge berechnet: P2802[3], P2801[3] , P2801[4], P2802[4] Abhängigkeit: P2800 muss auf 1 gesetzt werden, um Funktionsbausteine zu aktivieren. Alle aktiven Funktionsbausteine werden alle 132 ms berechnet. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 178 Mit P2810[0] und P2810[1] werden die Eingänge des AND 1-Elements definiert. Den Ausgang bildet P2811. P2800 P2801[0] P2810 & Index0 r2811 Index1 Index: P2810[0] : Binector-Eingang 0 (BI 0) P2810[1] : Binector-Eingang 1 (BI 1) Abhängigkeit: P2801[0] enthält den aktiven Wert des AND-Elements. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 179 BO: OR 1 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Ausgang des OR 1-Elements. Zeigt die OR-Logik der in P2816[0], P2816[1] definierten Bits an. Abhängigkeit: P2801[3] enthält den aktiven Wert des OR-Elements. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 180 Mit P2824[0] und P2824[1] werden die Eingänge des XOR 2-Elements definiert. Den Ausgang bildet P2825. Index: P2824[0] : Binector-Eingang 0 (BI 0) P2824[1] : Binector-Eingang 1 (BI 1) Abhängigkeit: P2801[7] enthält den aktiven Wert des XOR-Elements. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 181 P2801[11] enthält den aktiven Wert des NOT-Elements. r2833 BO: NOT 3 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Ausgang des NOT 3-Elements. Zeigt die NOT-Logik des in P2832 definierten Bits an. Abhängigkeit: P2801[11] enthält den aktiven Wert des NOT-Elements. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 182 Mit P2837[0], P2837[1], P2837[2], P2837[3] werden die Eingänge des D-Speichergliedes 2 definiert. Die Ausgänge bilden P2838, P2839. Index: P2837[0] : Binector-Eingang: Set P2837[1] : Binector-Eingang: D input P2837[2] : Binector-Eingang: Store pulse P2837[3] : Binector-Eingang: Reset Abhängigkeit: P2801[13] enthält den aktiven Wert des D-Speichergliedes. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 183 BO: Q RS-FF 2 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Zeigt den Ausgang des RS-Speichergliedes 2 an. Die Eingänge werden mit P2843[0], P2843[1] definiert. Abhängigkeit: P2801[15] enthält den aktiven Wert des RS-Speichergliedes. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 184 BO: NOT-Q RS-FF 3 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Zeigt den NOT-Ausgang des RS-Speichergliedes 3 an. Die Eingänge werden mit P2846[0], P2846[1] definiert. Abhängigkeit: P2801[16] enthält den aktiven Wert des RS-Speichergliedes. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 185 P-Gruppe: TECH Aktiv: nach Best. QC. Nein Max: 6000.0 Definiert die Verzögerung des Timers 1. P2849, P2850, P2851 sind die Eingänge des Timers. Die Ausgänge bilden P2852, P2853. Abhängigkeit: P2802[0] enthält den aktiven Wert des Timers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 186 Datentyp: U16 Einheit - Def: P-Gruppe: TECH Max: Zeigt den NOT-Ausgang des Timers 2 an. P2854, P2855, P2856 sind die Eingänge des Timers. Die Ausgänge bilden P2857, P2858. Abhängigkeit: P2802[1] enthält den aktiven Wert des Timers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 187 QC. Nein Max: Wählt den Mode des Timers 4 aus. P2864, P2865, P2866 sind die Eingänge des Timers. Die Ausgänge bilden P2867, P2868. Mögliche Einstellungen: Einschaltverzögerung Ausschaltverzögerung Ein-/Ausschaltverzögerung Pulsgenerator Abhängigkeit: P2802[3] enthält den aktiven Wert des Timers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 188 P2871[1] : Connector-Eingang 1 (CI 1) Abhängigkeit: P2802[5] enthält den aktiven Wert des Addierers. r2872 CO: ADD 2 Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: TECH Max: Ergebnis des Addierers 2. Abhängigkeit: P2802[5] enthält den aktiven Wert des Addierers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 189 P2877[1] : Connector-Eingang 1 (CI 1) Abhängigkeit: P2802[8] enthält den aktiven Wert des Multiplizierers. r2878 CO: MUL 1 Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: TECH Max: Ergebnis des Multiplizierers 1. Abhängigkeit: P2802[8] enthält den aktiven Wert des Multiplizierers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 190 P2883[1] : Connector-Eingang 1 (CI 1) Abhängigkeit: P2802[11] ist der aktive Wert des Dividierers. Stufe r2884 CO: DIV 2 Min: Datentyp: Float Einheit % Def: P-Gruppe: TECH Max: Ergebnis des Dividierers 2. Abhängigkeit: P2802[11] ist der aktive Wert des Dividierers. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 191 P2889 P2890 Bereich: -200 % ..200 % Stufe P2890 CO: Festsollwert 2 in [%] Min: -200.00 ÄndStat: Datentyp: Float Einheit % Def: 0.00 P-Gruppe: TECH Aktiv: nach Best. QC. Nein Max: 200.00 Feste Prozenteinstellung 2. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 192 Schnellinbetriebnahme mit dieser Einstellung beendet wird, kann Zeit gespart werden (beispielsweise dann, wenn nur Motortypenschilddaten geändert wurden). Berechnet eine Vielzahl von Motorparametern. Hierbei werden ältere Werte überschrieben. Hierzu gehören P0344 (Motorgewicht), P0350 (Entmagnetisierungszeit), P2000 (Bezugsfrequenz) und P2002 (Bezugsstrom). MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 193 Motor staging 3300 Motoridentifikation Fester 2600 PID-Sollwert Energiespar- COM-Link mode 3400 4800 - 4830 2700 Motor- und Umrichterschutz, Anpassung der Motorparameter Freie Funk- tionsbausteine COM-Link Impulsgeber Ablaufsteuerung Parametrierung Overview Function diagram 1100_Overview.vsd - 1100 - General Overview MICROMASTER 430 05.08.2002 V2.0...
Seite 194 BO: CtrlWd2 <- BOP CO/BO: Zusatz STW (BOP-link) (19:13) CO: Akt.MOP Sollw. r2033 r0055 RS232 r2250 BI: PID-MOP tiefer CI: PZD->BOP (USS) r0055 P2236.C P2016 [8] (19:14) (52:0) Übersicht Funktionsplan 1200_BICO_Overv.vsd - 1200 - Verknüpfung externer und interner Sollwerte MICROMASTER 430 05.08.2002 V2.0...
Seite 195 & Entprellzeit: DIN 24 V 0 ... 3 P0724 (3) KL16 24 V & Entprellzeit: DIN 24 V 0 ... 3 P0724 (3) KL17 24 V & Externe Schnittstellen Funktionsplan 2000_DIN.vsd - 2000 - Digitale Eingänge MICROMASTER 430 05.08.2002 V2.0...
Seite 196 Verz ADC-Signverl. 0 ... 4 0 ... 10000 [ms] P0756 [2] (0) 50 % von P0761 P0762 [2] (10) Warnmeldung verloren (F0080) CO/BO: Status DIN r0722 r0722 r0722 Externe Schnittstellen Funktionsplan 2200_ADC.vsd - 2200 - Analogeingang (ADC) MICROMASTER 430 05.08.2002 V2.0...
Seite 197 DAC-Glättungszeit 0 ... 1000 [ms] y1-Wert DAC-Skal. P0773 [2] (2) 0 ... 20 P0778 [2] (0) Analogausgang CI: DAC P0781 P0771 [2] x(t) (21:0) 100 % 20mA Externe Schnittstellen Funktionsplan 2300_DAC.vsd - 2300 - Anaolgausgang (DAC) MICROMASTER 430 05.08.2002 V2.0...
Seite 198 Automatik-Taste Parameter-Taste Tiefer-Taste CO/BO: BOP STW Befehlseingabe r0019 ON/OFF1, OFF2, OFF3 r0019 von BOP (Q=1) RESET Priorität RESET (Q=0) 1 RESET 2 SET POWER ON Externe Schnittstellen Funktionsplan 2400_BOP.vsd - 2400 - Basic Operator Panel (BOP-2) MICROMASTER 430 05.08.2002 V2.0...
Seite 199 Index = 1 P2012 [2] (2) => BOP link USS PKW-Länge 0 ... 127 P2013 [2] (127) USS Ausfallzeit 0 ... 65535 [ms] P2014 [2] (0) Externe Schnittstellen Funktionsplan 2500_USSonBOP.vsd - 2500 - USS an BOP-Link, empfangen MICROMASTER 430 05.08.2002 V2.0...
Seite 200 Index = 1 P2012 [2] (2) => BOP link USS PKW-Länge 0 ... 127 P2013 [2] (127) USS Ausfallzeit 0 ... 65535 [ms] P2014 [2] (0) Externe Schnittstellen Funktionsplan 2510_USSonBOP.vsd - 2510 - USS an BOP-Link, senden MICROMASTER 430 05.08.2002 V2.0...
Seite 201 Index = 0 P2012 [2] (2) => COM link USS PKW-Länge 0 ... 127 P2013 [2] (127) USS Ausfallzeit 0 ... 65535 [ms] P2014 [2] (0) Externe Schnittstellen Funktionsplan 2600_USSonCOM.vsd - 2600 - USS an COM-Link, empfangen MICROMASTER 430 05.08.2002 V2.0...
Seite 202 Index = 0 P2012 [2] (2) => COM link USS PKW-Länge 0 ... 127 P2013 [2] (127) USS Ausfallzeit 0 ... 65535 [ms] P2014 [2] (0) Externe Schnittstellen Funktionsplan 2610_USSonCOM.vsd - 2610 - USS an COM-Link, senden MICROMASTER 430 05.08.2002 V2.0...
Seite 203 Wort das Steuerwort 1 zum Umrichter CB Tel. Ausf.zeit übertragen werden. 0 ... 65535 [ms] Konfiguration P2040 (20) CB Parameter 0 ... 65535 P2041 [5] (0) Externe Schnittstellen Funktionsplan 2700_CBonCOM.vsd - 2700 - CB an COM-Link, empfangen MICROMASTER 430 05.08.2002 V2.0...
Seite 204 Bit0 = 1 0 ... 15 P0927 (15) CB Tel. Ausf.zeit 0 ... 65535 [ms] Konfiguration P2040 (20) CB Parameter 0 ... 65535 P2041 [5] (0) Externe Schnittstellen Funktionsplan 2710_CBonCOM.vsd - 2710 - CB an COM-Link, senden MICROMASTER 430 05.08.2002 V2.0...
Seite 205 Start Überwachung MOP- BI: Ausw MOP tief Ausgang MOP-Umkehr sperren P1036.C 0 ... 1 (19:14) P1032 (1) Max. Frequenz CO: MOP-Ausg.freq. 0.00 ... 650.00 [Hz] r1050 P1082.D (50.00) Interne Sollwertquelle Funktionsplan 3100_MOP.vsd - 3100 - Motor-Potentiometer (MOP) MICROMASTER 430 05.08.2002 V2.0...
Seite 206 -650.00 ... 650.00 [Hz] (722:5) P1005.D (20.00) CO: Ist-Festfreq. Festfrequenz 6 r1024 -650.00 ... 650.00 [Hz] P1006.D (25.00) Interne Sollwertquelle Funktionsplan 3200_FF.vsd - 3200 - Festfrequenzen (FF) Bit-Codiert (P1016 - P1019, P1025, P1027 = 1 or 2) MICROMASTER 430 05.08.2002 V2.0...
Seite 207 0 1 1 0 -650.00 ... 650.00 [Hz] P1006.D (25.00) Festfrequenz 15 -650.00 ... 650.00 [Hz] 1 1 1 1 P1015.D (65.00) Interne Sollwertquelle Funktionsplan 3210_FF.vsd - 3210 - Festfrequenz (FF) binärcodiert MICROMASTER 430 (P1016 - P1019 = 3) 05.08.2002 V2.0...
Seite 208 -200.00 ... 200.00 [%] (722:5) P2205.D (40.00) CO: PID-Festsollw. PID-Festsollwert 6 r2224 -200.00 ... 200.00 [%] P2206.D (50.00) Interne Sollwertquelle Funktionsplan 3300_FPID.vsd - 3300 - PID-Festsollwert, bitcodiert (P2216 - P2219, P2225, P2227 = 1 oder 2) MICROMASTER 430 05.08.2002 V2.0...
Seite 209 0 1 1 0 -200.00 ... 200.00 [%] P2206.D (50.00) PID-Festsollw. 15 -200.00 ... 200.00 [%] 1 1 1 1 P2215.D (130.00) Interne Sollwertquelle Funktionsplan 3310_FPID.vsd - 3310 - PID-Festsollwert, binärcodiert MICROMASTER 430 (P2216 - P2219 = 3) 05.08.2002 V2.0...
Seite 210 0 ... 1 (19:14) P2232 (1) Motornennfrequenz 12.00 ... 650.00 [Hz] 100 % P0310.D (50.00) Max. Frequenz CO: Akt.MOP Sollw. 0.00 ... 650.00 [Hz] r2250 P1082.D (50.00) PID-MOP Interne Sollwertquelle Funktionsplan 3400_PIDMOP.vsd - 3400 - PID Motor-Potentiometer (PID-MOP) MICROMASTER 430 05.08.2002 V2.0...
Seite 211 0 ... 10000 [ms] P2170.D (100.0) Stromschwellwert P2171.D (10) 0.0 ... 400.0 [%] P2170.D (100.0) CO/BO: Meldungen 2 I_act r2198 |I_act| < P2170 r2198 Verzög.zeit-Strom 0 ... 10000 [ms] P2171.D (10) Technologiefunktionen Funktionsplan 4100_SW21.vsd - 4100 - Beobachten MICROMASTER 430 05.08.2002 V2.0...
Seite 212 0 ... 10000 [ms] r2197 P2173.D (10) r2197 CO/BO: ZSW 2 Vdc Schwellwert 0 ... 2000 [V] r0053 |Vdc_act| > P2172 P2172.D (800) r0053 CO/BO: Meldungen 1 r2197 r2197 Technologiefunktionen Funktionsplan 4110_SW22.vsd - 4110 - Beobachten MICROMASTER 430 05.08.2002 V2.0...
Seite 213 P1240.D (1) r0056 0.00 ... 600.00 [Hz] P1253.D (10.00) CO: Ungef. ZWK-Spg [V] r0070 – FP 6100 CO:Vdc-max EIN-Peg [V] r1242 Vdc-max Dyn.faktor 10 ... 200 [%] P1243.D (100) Technologiefunktionen Funktionsplan 4600.vsd - 4600 - Vdc_max-Regelung MICROMASTER 430 05.08.2002 V2.0...
Seite 214 Index1 P2800 P2801[7] P2800 P2801[10] P2824 P2830 Index0 Index0 r2831 r2825 Index1 P2800 P2801[8] P2800 P2801[11] P2826 P2832 Index0 r2833 Index0 r2827 Index1 Freie Blöcke Funktionsplan 4800_FreeBlocks1.vsd - 4800 - AND-, OR-, XOR- und NOT- Elemente MICROMASTER 430 05.08.2002 V2.0...
Seite 215 POWER ON P2800 P2801[13] P2837 SET (Q=1) Index0 r2838 Index1 Index2 P2800 P2801[16] Index3 STORE P2846 Index0 r2847 r2839 (Q=1) Index1 RESET (Q=0) RESET r2848 (Q=0) POWER ON POWER Freie Blöcke Funktionsplan 4810_FreeBlocks2.vsd - 4810 - FlipFlop MICROMASTER 430 05.08.2002 V2.0...
Seite 216 P2800 P2802[3] Mode ON Delay ON Delay OFF Delay OFF Delay P2854 P2864 Index0 Index0 r2857 Index0 Index0 r2867 ON/OFF Delay ON/OFF Delay r2858 r2868 Pulse Gernerator Pulse Gernerator Freie Blöcke Funktionsplan 4820_FreeBlocks3.vsd - 4820 - Timer MICROMASTER 430 05.08.2002 V2.0...
Seite 217 P2800 P2802[11] P2887 Index0 P2883 r2888 200 % Index1 Index0 r2884 Out = x1 ≥ x2 Index1 -200 % x1 100% Freie Blöcke Funktionsplan 4830_FreeBlocks4.vsd - 4830 - Addierer, Subtrahierer, Multiplizierer, Dividierer , Vergleicher, Einstellungen in % MICROMASTER 430 05.08.2002 V2.0...
Seite 218 P1076.C (1:0) CI: Auswahl ZUSW P1075.C (0:0) Motoridentifikation CI: PID-Zus.sollw. P2254.C (0:0) PID-Regler r2294 CI: PID-Sollwert CO:Akt.PID-Ausgang [%] P2253.C (2250:0) CI: PID-Istwert P2264.C (755:1) BI:Freig.PID-Regl. P2200.C (0:0) Übersicht Funktionsplan 5000_Overview.vsd - 5000 - Sollwertkanal und Motorregelung MICROMASTER 430 05.08.2002 V2.0...
Seite 219 P2251 = PID Modus (0 = PID als Sollwert, 1 = PID als Zusatzsollwert) P2350 = Freigabe PID Autotuning P2354 = PID Autotuning Überwachungszeit P2355 = PID Autotuning Offset Sollwertkanal Funktionsplan 5100_PID.vsd - 5100 - PID-Regler MICROMASTER 430 05.08.2002 V2.0...
Seite 220 Ausbl.fre.2 Ausbl.fre.4 0.00 ... 650.00 [Hz] 0.00 ... 650.00 [Hz] P1092 (0.00) P1094 (0.00) Ausbl.fre.1 Ausbl.fre.3 0.00 ... 650.00 [Hz] 0.00 ... 650.00 [Hz] Maximal Frequenz P1091 (0.00) P1093 (0.00) BI:NegSW-Sp 0.00 ... 650.00 [Hz] P1082 (50.00) P1110 (0:0) Max. Freq.sollwert [Hz] BI: Ausw.
Seite 221 P1133 RFG anhalten BI: HLG SollwFreig P1142.C RFG zum Stillstand bringen (1:0) BI: Ausw HLG Freig P1140.C 1= RFG-Freigabe (1:0) fy = 0 0= RFG auf 0 setzen Einschalten Sollwertkanal Funktionsplan 5300_RFG.vsd - 5300 - Rampengenerator MICROMASTER 430 05.08.2002 V2.0...
Seite 222 CO: Ausgangsstrom [A] P1330.C P1350 0 ... 23 (0:0) Spannung- P1300.D (1) CO: Gegl. Ausgspg. Sanftanlauf r0025 − P1300 Spannungsausgang U/f + FCC zum Modulator Spannungsanhebung P1310 ... P1312 U/f-Steuerung Funktionsplan 6100_V_f.vsd - 6100 - Übersicht U/f-Steuerung MICROMASTER 430 05.08.2002 V2.0...
Seite 223 Netzversorgung ausgefallen Schockbeanspruchung außerhalb der zulässigen Grenzen Diagnose & Beseitigung Bitte überprüfen Sie: 1. Liegt die Netzspannung (P0210) im zulässigen Bereich? 2. Ist die Netzspannung stabil gegen zwischenzeitliche Ausfälle bzw. Spannungsabfälle? Kinetische Pufferung freigeben (P1240 = 2) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 224 2. Exakte Temperaturwerte durch Motor-Identifikation (P1910=1) 3. Stimmt das Motorgewicht (P0344)? 4. Über P0626, P0627, P0628 kann die zulässige Übertemperatur geändert werden, falls der Motor kein Siemens Standard-Motor ist Wenn P0601 = 2, überprüfen Sie bitte: 1. Ist die in r0035 angezeigte Temperatur plausibel? 2.
Seite 225 Wie muss der Motor angeschlossen werden (Stern, Dreieck)? F0042 Fehler bei Optimierung des Drehzahlreglers AUS2 Ursache Fehler bei der Optimierung des Drehzahlreglers (P1960) Fehlerwert = 0: Zeitscheibenüberlauf beim Warten auf stabile Drehzahl = 1: Keine passenden Werte beim Lesen MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 226 Keine Sollwerte von USS während Telegramm-Ausfallzeit Diagnose & Beseitigung USS-Master prüfen F0072 USS(COMM-Link)-Sollwertfehler AUS2 Ursache Keine Sollwerte von USS während Telegramm-Ausfallzeit Diagnose & Beseitigung USS-Master prüfen F0080 Verlust des ADC-Eingangssignals AUS2 Ursache Drahtbruch Signal außerhalb der Grenzwerte MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 227 P2182 (Lastmomentüberw. Freq.schwelle 1) P2183 (Lastmomentüberw. Freq.schwelle 2) P2184 (Lastmomentüberw. Freq.schwelle 3) P2185 (obere Dremomentschwelle 1) P2186 (untere Dremomentschwelle 1) P2187 (obere Dremomentschwelle 2) P2188 (untere Dremomentschwelle 2) P2189 (obere Dremomentschwelle 3 P2190 (untere Dremomentschwelle 3) P2192 (Verzögerungszeit Lastmomentüberwachung) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 228 Alarmgrenze (P0294) überschritten, Ausgangsfrequenz und/oder Pulsfrequenz werden reduziert falls parametriert (P0610 = 1). Diagnose & Beseitigung Bitte überprüfen Sie: 1. Liegt das Lastspiel innerhalb der zulässigen Grenzen? 2. Entspricht die Motorleistung (P0307) der Leistung des Umrichters (P0206)? MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 229 2. Exakte Temperaturwerte durch Motor-Identifikation (P1910=1) 3. Stimmt das Motorgewicht (P0344)? 4. Über P0626, P0627, P0628 kann die zulässige Übertemperatur geändert werden, falls der Motor kein Siemens Standard-Motor ist Wenn P0601 = 2, überprüfen Sie bitte: 1. Ist die in r0035 angezeigte Temperatur plausibel? 2.
Seite 230 A0708 CB-Warnung 9 Ursache CB-(Kommunikationsbaugruppe)-spezifisch Diagnose & Beseitigung Siehe CB-Benutzerhandbuch A0709 CB-Warnung 10 Ursache CB-(Kommunikationsbaugruppe)-spezifisch Diagnose & Beseitigung Siehe CB-Benutzerhandbuch A0710 CB-Kommunikationsfehler Ursache Verlust der Kommunikation mit der CB (Kommunikationsbaugruppe) Diagnose & Beseitigung Überprüfen Sie die CB-Hardware MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 231 A0923 Sowohl JOG links als auch JOG rechts sind angefordert Ursache Sowohl JOG rechts und JOG links (P1055/P1056) sind angefordert worden. Damit wird die HLG- Ausgangsfrequenz auf dem aktuellen Wert eingefroren. A0936 PID Autotuning aktiv Ursache PID Autotuning (P2350) ist angewählt oder läuft gerade. MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 232 P2182 (Lastmomentüberw. Freq.schwelle 1) P2183 (Lastmomentüberw. Freq.schwelle 2) P2184 (Lastmomentüberw. Freq.schwelle 3) P2185 (obere Dremomentschwelle 1) P2186 (untere Dremomentschwelle 1) P2187 (obere Dremomentschwelle 2) P2188 (untere Dremomentschwelle 2) P2189 (obere Dremomentschwelle 3 P2190 (untere Dremomentschwelle 3) P2192 (Verzögerungszeit Lastmomentüberwachung) MICROMASTER 430 Parameterliste 6SE6400-5AF00-0AP0...
Seite 233 Vorschläge Korrekturen Siemens AG Für Druckschrift/Handbuch: Automation & Drives MICROMASTER 430 Group Parameterliste SD VM 4 Postfach 3269 D-91050 Erlangen Vorschläoge für technische Dokumentation_ Anwender-Dokumentation Name: Bestellnummer: 6SE6400-5AF00-0AP0 Ausgabe: 08/02 Firma/Serviceabteilung Sollten Sie beim Lesen dieser Unterlage auf Druckfehler gestoßen sein, bitten wir...
Seite 236 Siemens AG Automation and Drives Group (A&D) Standard Drives (SD) Division Postfach 3269, D-91050 Erlangen © Siemens AG, 2002 Bundesrepublik Deutschland Änderungen vorbehalten Siemens Aktiengesellschaft Bestellnummer.: 6SE6400-5AF00-0AP0...

Diese Anleitung auch für:

Micromaster 440

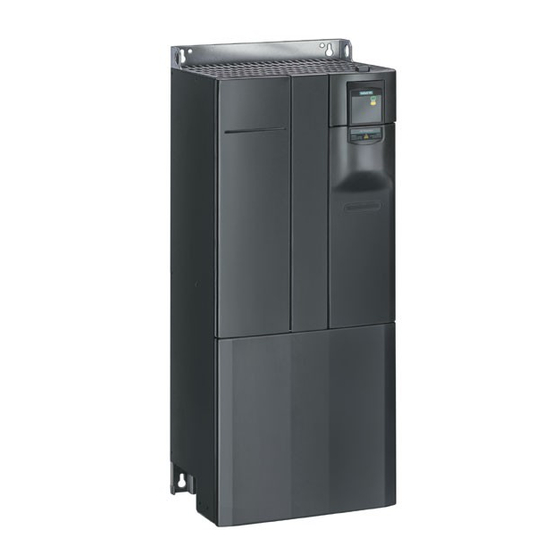

Siemens MICROMASTER 430 Parameterlisten

Quicklinks

Verwandte Anleitungen für Siemens MICROMASTER 430

Inhaltszusammenfassung für Siemens MICROMASTER 430

Diese Anleitung auch für:
