Elektrische Installation
6
Elektrische Installation
GEFAHR
Verletzung durch Folgeschäden
Durch Ausfall oder fehlerhafte Signale angeschlossenen Sensors können Anlagen fehlgesteuert
werden.
a) Schliessen Sie Folgeschäden durch das Gerät mit Hilfe von Sicherheitsmassnahmen in der
Folgeelektronik aus.
HINWEIS
Beschädigung des WLAN-Adapters durch falsche Versorgungsspannung.
Der WLAN-Adapter kann durch eine falsche Versorgungsspannung beschädigt werden.
a) WLAN-Adapter nur mit dem mitgelieferten Nezteil betreiben.
HINWEIS
Sensorschaden oder unvorhergesehener Betrieb durch Arbeiten unter Spannung.
Das Arbeiten unter Spannung kann zu einem unvorhergesehenen Betrieb führen.
a) Führen Sie Verdrahtungsarbeiten nur in einem spannungsfreien Zustand durch.
b) Verbinden und trennen Sie elektrische Anschlüsse nur in einem spannungsfreien Zustand.
6.1

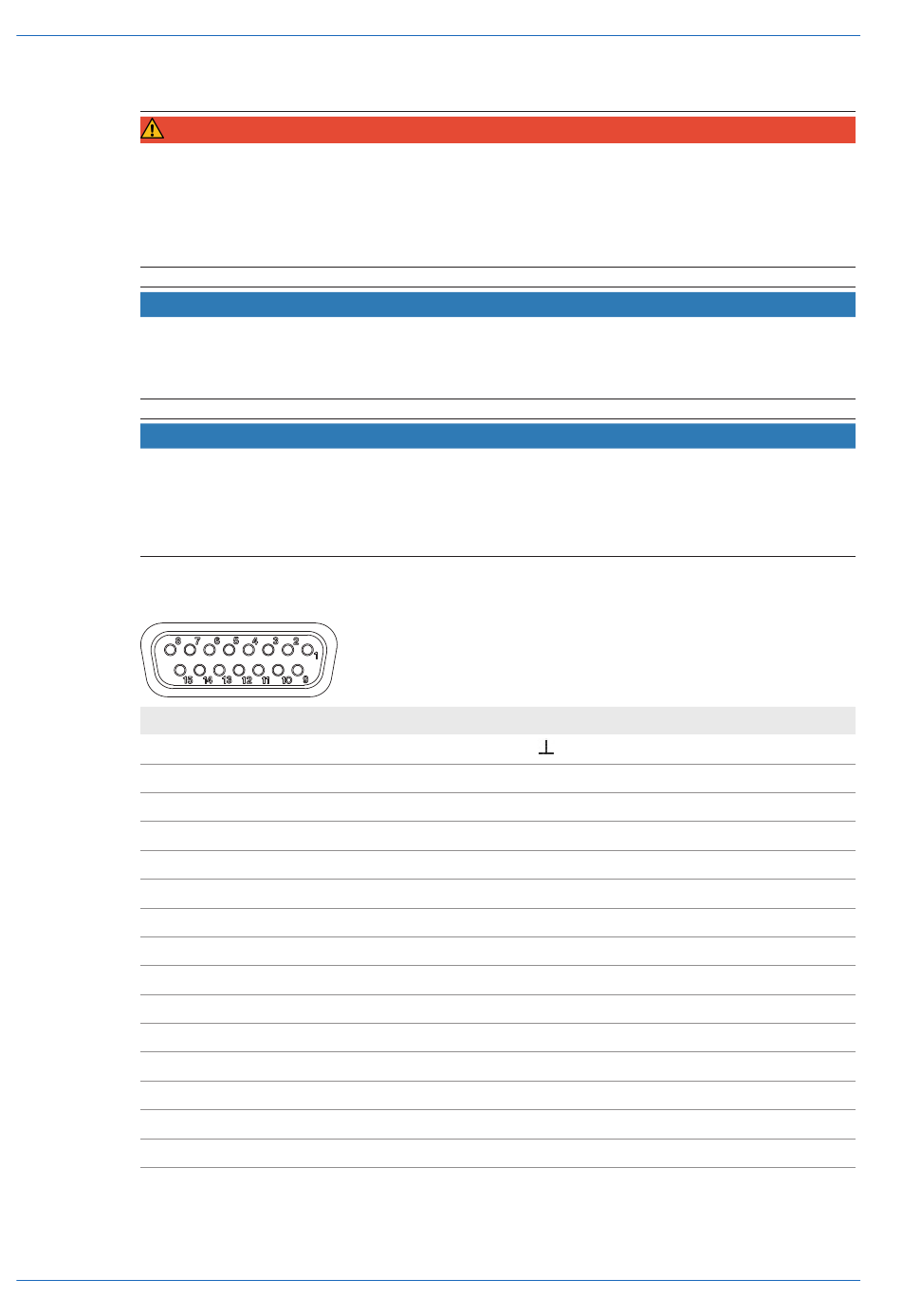

Anschlussbelegung D-SUB Buchse des Programmiergerätes
Buchse
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
14
Betriebsanleitung
Belegung
GND
SSI CLOCK+
SSI CLOCK-
SSI DATA+
SSI DATA-
Analog
Nicht benutzen
Nicht benutzen
Drehgeberversorgung
SA (RS485+)
SB (RS485-)
INC
Nicht benutzen
C AN HIGH
C AN LOW
Z-PA.SDL.1 WLAN-Adapter | V2
