I
2.2

Fornitura

La fornitura si compone di:
• Scambiatore di calore aria/acqua PWI/PWS
• Brevi istruzioni per l'uso dello scambiatore di calore aria/acqua
• Kit in dotazione: In base al tipo di apparecchio, ad es. tenuta, materiale di fissaggio, connettori a spina
• Eventualmente accessori particolari
2.3

Costruzione

PWI

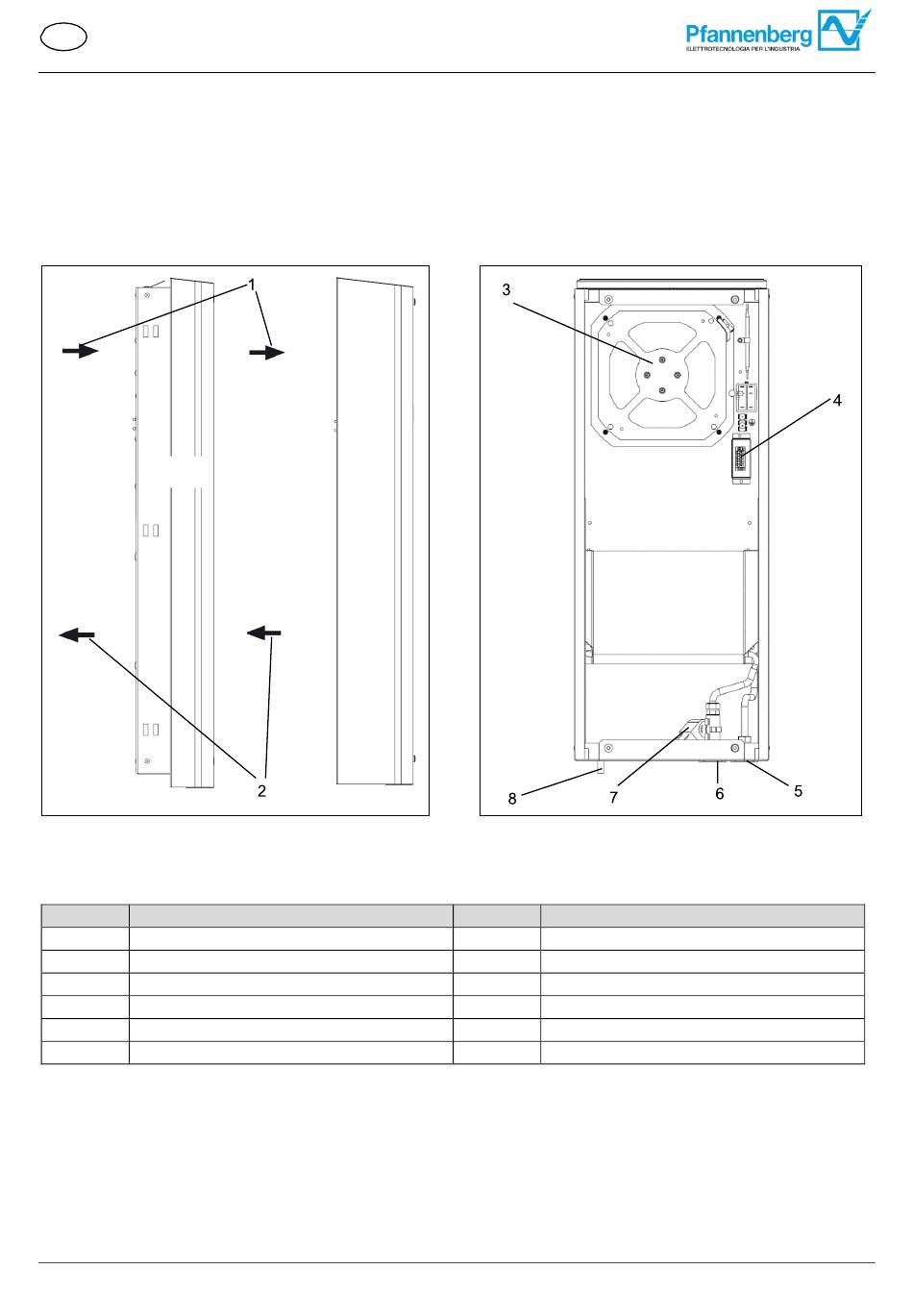

Immagine 1 - Vista laterale principio del fusso d'aria
Scambiatore di calore aria/acqua PWI/PWS
Pos. Denominazione
1 Ingresso aria
2 Uscita aria
Istruzioni per l'uso PWS e PWI 6302C 785408474 © Pfannenberg GmbH
PWS
Pos.
3
4
5
6
7
8
Immagine 2 – Vista interna
scambiatore di calore aria/acqua
Denominazione
Ventilatore
Collegamento elettrico
Uscita acqua
Ingresso acqua
Valvola elettromagnetica
Scaricatore di condensa
Pagina 5 / 31
