2.3 Configuración del dispositivo
PWI

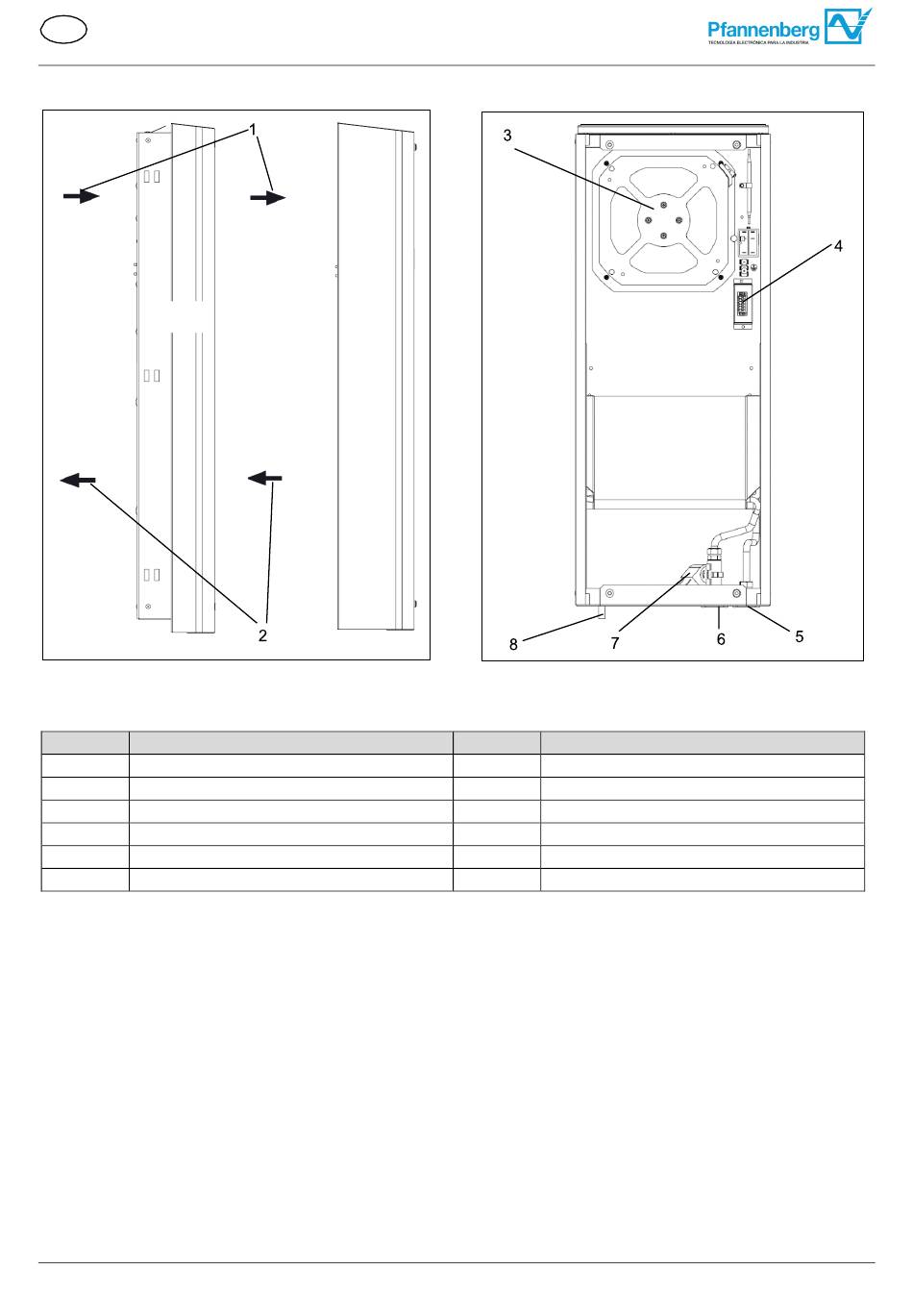

Figura 1: Vista lateral principio de corriente de aire
Intercambiador de calor aire/agua PWI/PWS
N.º Leyenda
1 Entrada de aire
2 Salida de aire
Instrucciones de servicio 785408474 para PWS y PWI 6302C © Pfannenberg GmbH
PWS
N.º
3
4
5
6
7
8
Figura 2: Vista interior
Intercambiador de calor aire/agua
Leyenda
Ventilador
Conexión eléctrica
Salida de agua
Entrada de agua
Válvula magnética
Evacuación del condensado
Página 6de 32
