- Seite 1 Bedienungs- und Wartungsanleitung CF 3-II Hd CF 3/60 Hd 0100320, 0100322 CF 3-II Hd...
- Seite 2 CF 3-II Hd...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Bildliche Darstellung Gerätebeschreibung Technische Daten Tätigkeiten vor Arbeitsbeginn Starten Verdichten Außer Betrieb nehmen Wartungsübersicht Wartungsarbeiten Betriebsstoffe und Füllmengen Fehlersuche Lagerung Kontaktadressen CF 3-II Hd... -
Seite 4: Vorwort
Diese Bedienungs- und Wartungsanleitung muss ständig am Einsatzort des Bodenverdichters verfügbar sein. Bei Bedarf erhalten Sie weitere Informationen von Ihrem autorisierten WEBER MT-Händler oder über eine der Kontaktadressen auf der letzten Seite. Informationen zum aufgebauten Honda-Benzinmotor sowie eine ET-Liste des Motors erhalten Sie unter www.honda-engines-eu.com... -
Seite 5: Sicherheitsvorschriften
Der Bodenverdichter darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäss, sicherheits- und gefahrenbewusst und unter Beachtung der Betriebsanleitung benutzt werden. Störungen, die die Sicherheit beeinträchtigen, müssen umgehend beseitigt werden. Der Bodenverdichter vom Typ CF 3-II Hd ist ausschliesslich für die Verdichtung von - Sand, - Kies,... -
Seite 6: Betrieb
Besondere Vorsicht ist geboten wenn der Motor in der Nähe von Menschen und Nutztieren be- trieben wird. Wartungs- und Instandsetzungsarbeiten Bei Wartungs- oder Instandsetzungsarbeiten dürfen nur Weber MT Originalersatzteile verwendet werden um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Hydraulikschlauchleitungen sind nach den Regeln der Technik in regelmässigen Abständen zu prüfen bzw. -
Seite 7: Entsorgung
Alle Betriebs- und Hilfsstoffe sind umweltgerecht gem. den jeweiligen länderspezifischen Vorschriften zu entsorgen. Wichtige Informationen für Bedienungs- und Wartungspersonal sind durch Piktogramme gekennzeichnet. Warnung vor gesundheitsschädlichen oder reizenden Stoffen Warnung vor einer Gefahrstelle Warnung vor schwebender Last Gehörschutz tragen Allgemeines Gebot Umweltschutz Schutzhelm Schutzschuhe Schutzhandschuhe CF 3-II Hd... -
Seite 8: Bildliche Darstellung

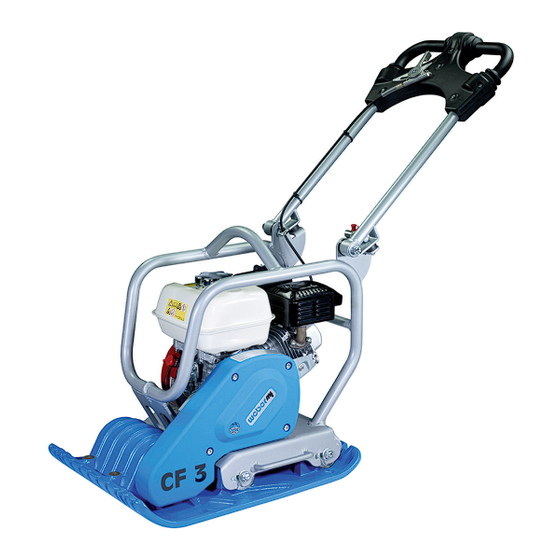

Bildliche Darstellung Gesamtansicht CF 3-II Hd 1 Wassertank (ohne Abbildung/Zubehör) 2 Motor 3 Handführungsbügel 4 Fahrwerk (ohne Abbildung/Zubehör) 5 Motorkonsole 6 Bodenplatte 7 Gehörschutz (Aufkleber) 8 Gashebel 9 Schwingungserreger CF 3-II Hd... -
Seite 9: Gerätebeschreibung
Gerätebeschreibung Der Bodenverdichter Typ CF 3-II Hd wird bei Verdichtungsaufgaben im Wege- und Gartenbau eingesetzt. Antrieb Der Antrieb erfolgt durch einen luftgekühlten Honda-Benzinmotor. Die Kraftübertragung auf den Schwingungserreger erfolgt mechanisch über einen Keilriemen. Bedienung Der Honda-Benzinmotor wird mit dem angebauten Reversierstarter gestartet. Nach dem Start wird die Vibration über die am Motor angebrachte Fliehkraftkupplung zugeschaltet. -
Seite 10: Technische Daten
Technische Daten CF 3-II Hd Gewicht Betriebsgewicht CECE in kg Abmessung Länge über alles (in mm) 1100 Breite über alles (in mm) Höhe bei abgeklappter Handführungsstange (in mm) Bodenplattenlänge (in mm) Druckfläche (in mm) 400x500 Antrieb Motorhersteller Honda GX 160... - Seite 11 1 Bezeichnung 2 TYP ....................... 3 Serien-Nummer 4 Baujahr ......................5 Masse 6 Nennleistung kW CF 3-II Hd...
-
Seite 12: Tätigkeiten Vor Arbeitsbeginn
Kraftstoffvorrat prüfen Tankdeckel (1) öffnen und entfernen, Füllstand prüfen, ggfs. mit sauberem Kraftstoff gem. Spezifikation bis Unterkante des Einfüllstutzens auffüllen. Bei Arbeiten an der Kraftstoffanlage geeignete Lösch- mittel bereit halten. Feuer, offenes Licht und Rauchen verboten! CF 3-II Hd... -
Seite 13: Starten
Handgriff (1) des Reversierstarters (2) langsam anziehen, bis Widerstand spürbar wird. Handgriff (1) in Ausgangsstellung zurück gleiten lassen und dann kräftig, mit beiden Händen, vollständig durchziehen Nachdem der Motor warm gelaufen ist, Chokehebel nach rechts schieben (öffnen). CF 3-II Hd... -
Seite 14: Verdichten
Kurzschlussknopf (1) in Stellung "0" - OFF - drehen. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muss die Maschine ausser Betrieb gesetzt werden. Abgestellte Geräte, die ein Hindernis darstellen, sind durch augenfällige Massnahmen abzusichern. CF 3-II Hd... -
Seite 15: Wartungsübersicht
Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Soweit im Rahmen der Wartungsarbeiten zugänglich, sämtliche Schraubverbindungen auf Zustand und festen Sitz überprüfen. CF 3-II Hd... -
Seite 16: Wartungsarbeiten
Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. Luftfilterpatrone reinigen/wechseln Luftfilterdeckel (1) abschrauben. Luftfiltereinsatz (1) aus dem Luftfiltergehäuse entnehmen. Luftfiltereinsatz gem. Vorschrift des Motorenherstellers reinigen, bei Beschädigung oder extremer Verschmutzung austauschen. CF 3-II Hd... - Seite 17 Aufgefangenes Altöl umweltgerecht ent- sorgen (Altölverordnung). Ölflecken bzw. Ölrückstände auf-/abwischen und Putz- lappen umweltgerecht entsorgen. Keilriemen überprüfen Keilriemenschutz (2) entfernen. Keilriemen (4) auf Risse, ausgebrochene Flanken sowie Verschleiss prüfen. Bei zu grossem Verschleiss den Keilriemen austauschen. CF 3-II Hd...
-
Seite 18: Betriebsstoffe Und Füllmengen
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge Sommer Winter CF 3-II Hd Qualität Motor Motoröl SAE 10 W 40 0,6 l (-10 ~ + 50 °C) API - CD CE of SHPD oder CCMC - D2 - D3 - PD1 Kraftstofftank... -
Seite 19: Massnahmen Bei Längerer Lagerung (Länger Als 1 Monat)
Ölstand prüfen, ggfs. bis zur oberen Ölstandsmarkierung auffüllen Motor Luftfilter prüfen, reinigen, ggfs. austauschen Kraftstofffilter prüfen, ggfs. austauschen Alle blanken Teile/Gashebel/Gaszüge/ - ölen/fetten Sicherungsbolzen Soll die Maschine länger als sechs Monate gelagert werden, sind weitere Massnahmen mit dem Weber MT-Service abzusprechen. CF 3-II Hd... - Seite 20 Weber Maschinentechnik GmbH Im Boden 5-8, 10 · 57334 Bad Laasphe · Germany Phone +49 2754 398 0 · Fax +49 2754 398 101 info@webermt.de · www.webermt.de 085100103 / CF 3-II Hd_2020-09 Originalbetriebsanleitung CF 3-II Hd...
