Diese Bedienungs- und Wartungsanleitung muss ständig am Einsatzort des Bodenverdichters verfügbar sein. Bei Bedarf erhalten Sie weitere Informationen von Ihrem autorisierten WEBER MT-Händler oder über eine der Kontaktadressen auf der letzten Seite. Informationen zum aufgebauten Honda-Benzinmotor sowie eine ET-Liste des Motors erhalten Sie unter www.honda-engines-eu.com...
Der Bodenverdichter darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäss, sicherheits- und gefahrenbewusst und unter Beachtung der Betriebsanleitung benutzt werden. Störungen, die die Sicherheit beeinträchtigen, müssen umgehend beseitigt werden. Der Bodenverdichter vom Typ CF 2-II Hd ist ausschliesslich für die Verdichtung von - Sand, - Kies,...
Betrieb Vor Arbeitsbeginn hat sich der Betreiber des Bodenverdichters mit der Arbeitsumgebung vertraut zu machen. Zur Arbeitsumgebung gehören z. B. Hindernisse im Arbeits- und Verkehrsbereich, die Tragfähigkeit des Boden, als auch die notwendige Absicherung der Baustelle zum öffentlichen Verkehrsbereich sowie die Beachtung der verkehrsrechtlichen Vorschriften. Der Bodenverdichter darf nur mit allen Schutzeinrichtungen betrieben werden.
Seite 7
Wartungs- und Instandsetzungsarbeiten Bei Wartungs- oder Instandsetzungsarbeiten dürfen nur Weber MT Originalersatzteile verwendet werden um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Hydraulikschlauchleitungen sind nach den Regeln der Technik in regelmässigen Abständen zu prüfen bzw. in angemessenen Zeitabständen auszuwechseln, auch wenn keine sicherheitsrelevanten Mängel erkennbar sind.
Prüfung Bodenverdichter sind nach den entsprechenden Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch jährlich mindestens einmal durch einen Sachkundigen auf den betriebssicheren Zustand zu prüfen. Die Prüfungsergebnisse sind schriftlich festzuhalten und mindestens bis zur nächsten Prüfung aufzubewahren. Reinigungsarbeiten Vor dem Reinigen des Bodenverdichters mit einem Hochdruckreiniger alle zugänglichen elektroführenden Schalter, Kabelverbindungen usw.

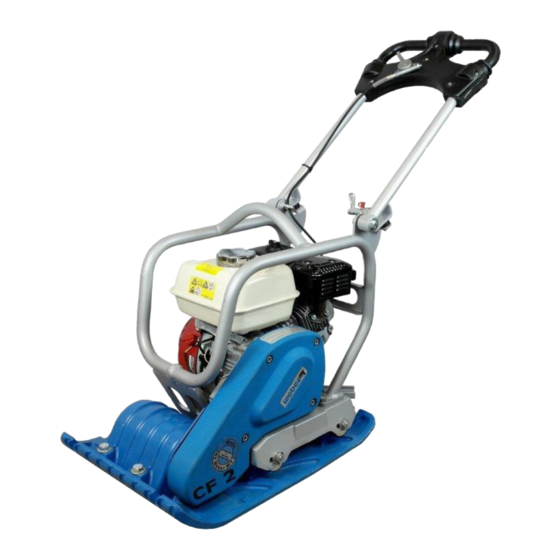

Gerätebeschreibung Der Bodenverdichter Typ CF 2-II Hd wird bei Verdichtungsaufgaben im Wege- und Gartenbau eingesetzt. Antrieb Der Antrieb erfolgt durch einen luftgekühlten Honda-Benzinmotor. Die Kraftübertragung auf den Schwingungserreger erfolgt mechanisch über einen Keilriemen. Bedienung Der Honda-Benzinmotor wird mit dem angebauten Reversierstarter gestartet. Nach dem Start wird die Vibration über die am Motor angebrachte Fliehkraftkupplung zugeschaltet.
Technische Daten CF 2-II Hd Gewicht Betriebsgewicht CECE in kg Abmessung Länge über alles (in mm) 1130 Breite über alles (in mm) Höhe bei abgeklappter Handführungsstange (in mm) Bodenplattenlänge (Auflage in mm) Druckfläche (in mm) 400x450 Antrieb Motorhersteller Honda GX 160...
Seite 12
1 Bezeichnung 2 TYP ....................... 3 Serien-Nummer 4 Baujahr ......................5 Masse 6 Nennleistung kW...
Tätigkeiten vor Arbeitsbeginn Transport Bei Transport auf einem Fahrzeug ist der Bodenverdichter mit geeignetem Zurrmaterial zu sichern. Kranhaken in die Kranöse (1) einhängen und Maschine auf das gewünschte Transportmittel heben. Nur Hebewerkzeuge mit einer Mindesttragkraft von 150 kg verwenden. Nicht unter die schwebende Last treten. Motorölstand prüfen Ölpeilstab (4) aus dem Kurbelgehäuse drehen.
Starten Kurzschlussknopf (2) in Stellung "ON" drehen. Gashebel (3) in Vollgasstellung bringen. Chokehebel (4) nach links schieben (schliessen). Kraftstoffhahn (5) öffnen. Handgriff (6) des Reversierstarters (7) langsam anziehen, bis Widerstand spürbar wird. Handgriff (6) in Ausgangsstellung zurück gleiten lassen und dann kräftig, mit beiden Händen, vollständig durchziehen.
Verdichten Gashebel (1) in Vollgasstellung bringen. Fahrgeschwindigkeit und Fahrtrichtung mit Handgriff (2) regeln. Maschine nur im Griffbereich der Handführungsstange führen. Ausser Betrieb nehmen Gashebel (3) in Leerlaufstellung bringen. Kraftstoffhahn (4) schliessen. Kurzschlussknopf (5) in Stellung "0" - OFF - drehen. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muss die Maschine ausser Betrieb gesetzt werden.
Wartungsarbeiten Motoröl wechseln Ölpeilstab (1) entfernen. Ölablassschraube (2) entfernen und Öl ablassen. Motoröl nur im betriebswarmen Zustand ablassen. Nach vollständiger Entleerung Ölablassschraube/ Verschlussschraube (2) montieren. Öl gemäss Spezifikation auffüllen. Verbrühungsgefahr durch heisses Öl. Bei Arbeiten im Bereich des Motorraums besteht Verbrennungsgefahr! Schmieröle und Kraftstoffe können bei Hauttkontakt Haut- krebs verursachen.
Seite 18
Öl im Schwingungserreger wechseln Ölablass- bzw. Einfüllschraube (1) entfernen und Öl ablassen. Öl gem. Füllmengentabelle auffüllen. Ölablass- bzw. Öleinfüllschraube einschrauben. Auf saubere Auflageflächen an Ölablass- bzw. Ölein- füllschraube, sowie am Vibratorgehäuse achten. Auffanggefäss so gross wählen, dass kein Öl ins Erd- reich gelangen kann.
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge CF 2-II Hd Qualität SAE 10 W 40 (-10 ~ + 50 °C) Motor 0,6 l Motoröl API - CD CE oder SHPD oder CCMC - D2 - D3 - PD1 Kraftstofftank Benzin bleifrei...
Ölstand prüfen, ggfs. bis zur oberen Ölstandsmarkierung auffüllen Motor Luftfilter prüfen, reinigen, ggfs. austauschen Kraftstofffilter prüfen, ggfs. austauschen Alle blanken Teile/Gashebel/Gaszüge/ - ölen/fetten Sicherungsbolzen Soll die Maschine länger als sechs Monate gelagert werden, sind weitere Massnahmen mit dem Weber MT-Service abzusprechen.
