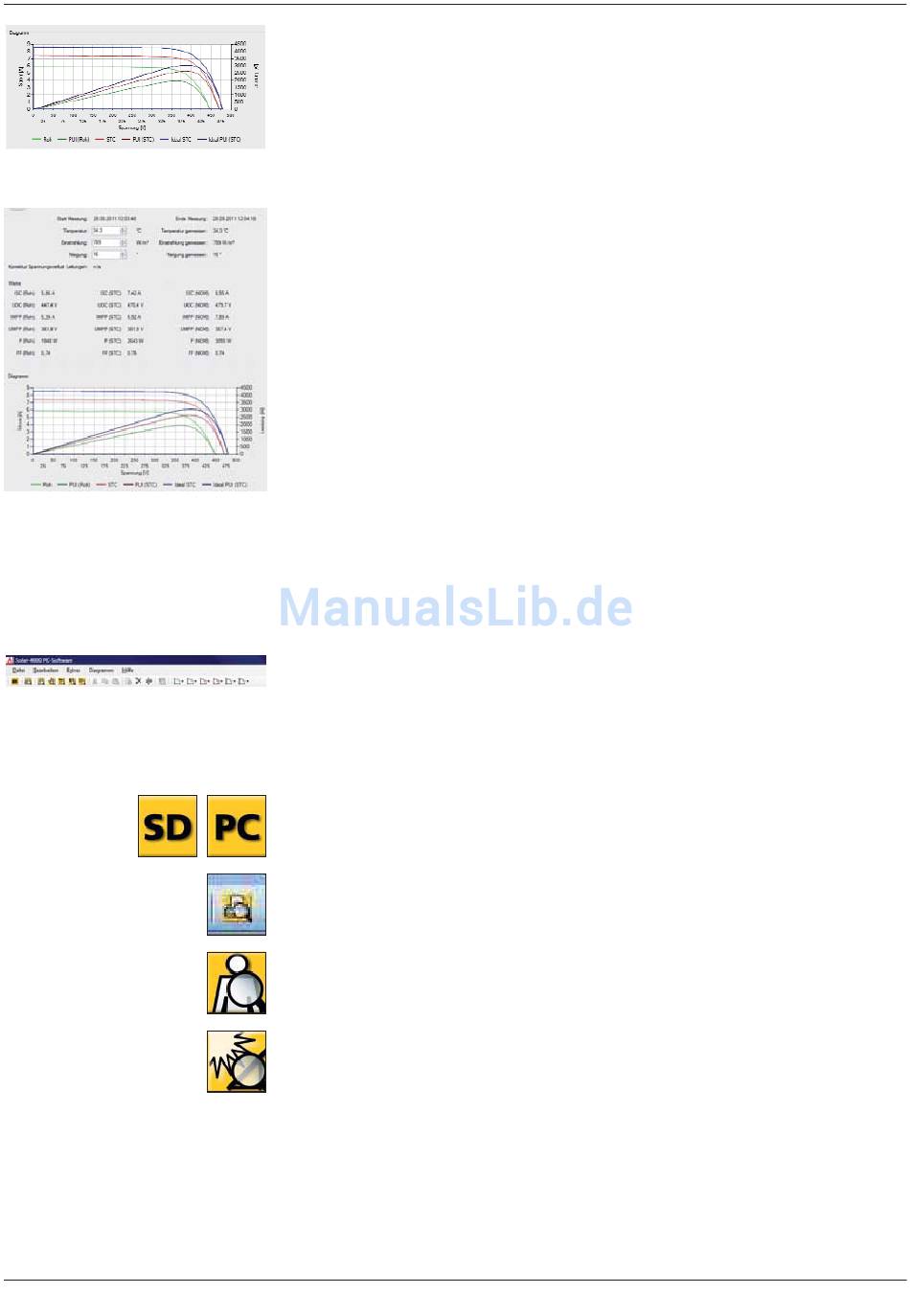

Diagramm
Das Diagramm zeigt die Ideal-Kennlinien des ausgewählten Moduls unter STC-
Bedingungen des Herstellers an (blaue Kennlinie). Sind weitere Kennlinien in
der Menüleiste Diagramm aktiviert, so werden diese ebenfalls im Diagramm
angezeigt.
Messung
Jeder Messung kann eine kundenspezifische Bezeichnung zugewiesen werden.
Im SOLAR-4000 ANALYZER wird die Bezeichnung (Messung 1, Messung 2,
usw...) automatisch vordefiniert, kann jedoch bei Bedarf verändert werden.
Nachfolgend werden die vom SOLAR-4000 ANALYZER und SOLAR-4000
SENSOR ermittelten Daten wie Zeitraum der Kennlinienmessung, gemessene
Temperatur, Einstrahlung und Neigung vom SOLAR-4000 SENSOR angezeigt.
Diese Informationen können auch manuell eingegeben werden, falls die
Messungen mit dem SOLAR-4000 SENSOR nicht durchgeführt wurden. Werden
die Messdaten manuell verändert, so werden diese im Protokoll markiert.
Im Anschluss werden die gemessenen Werte angezeigt, die errechneten
STC-Werte und die Angaben des Modulherstellers gegenübergestellt. Nach der
Anzeige der SOLAR-4000 ANALYZER und SOLAR-4000 SENSOR Versionen mit
der die Daten gemessen wurden, können manuelle Anmerkungen zur Messart
und Messung gemacht werden.
Symbolleiste
Die Symbolleiste am oberen Bildschirmrand bietet schnellen Zugriff auf häufig
verwendete Funktionen der Software. Diese werden im Folgenden kurz
beschrieben.
Betriebsart SD-Modus / PC-Modus
Wechsel zwischen den Betriebsarten SD-Modus / PC-Modus
(siehe auch Seite 6 und 10).
Protokoll Assistent
Mit dem Protokoll-Assistenten können mehrere Reporte von
PV-Anlagen automatisch generiert (siehe auch Seite 7).
Kunden-Protokoll drucken
Druckt das Kunden-Protokoll der ausgewählten Anlagen
(siehe auch Seite 7).
Anlagen-Protokoll drucken
Druckt das Anlagen-Protokoll der ausgewählten Wechselrichters
(siehe auch Seite 7).
