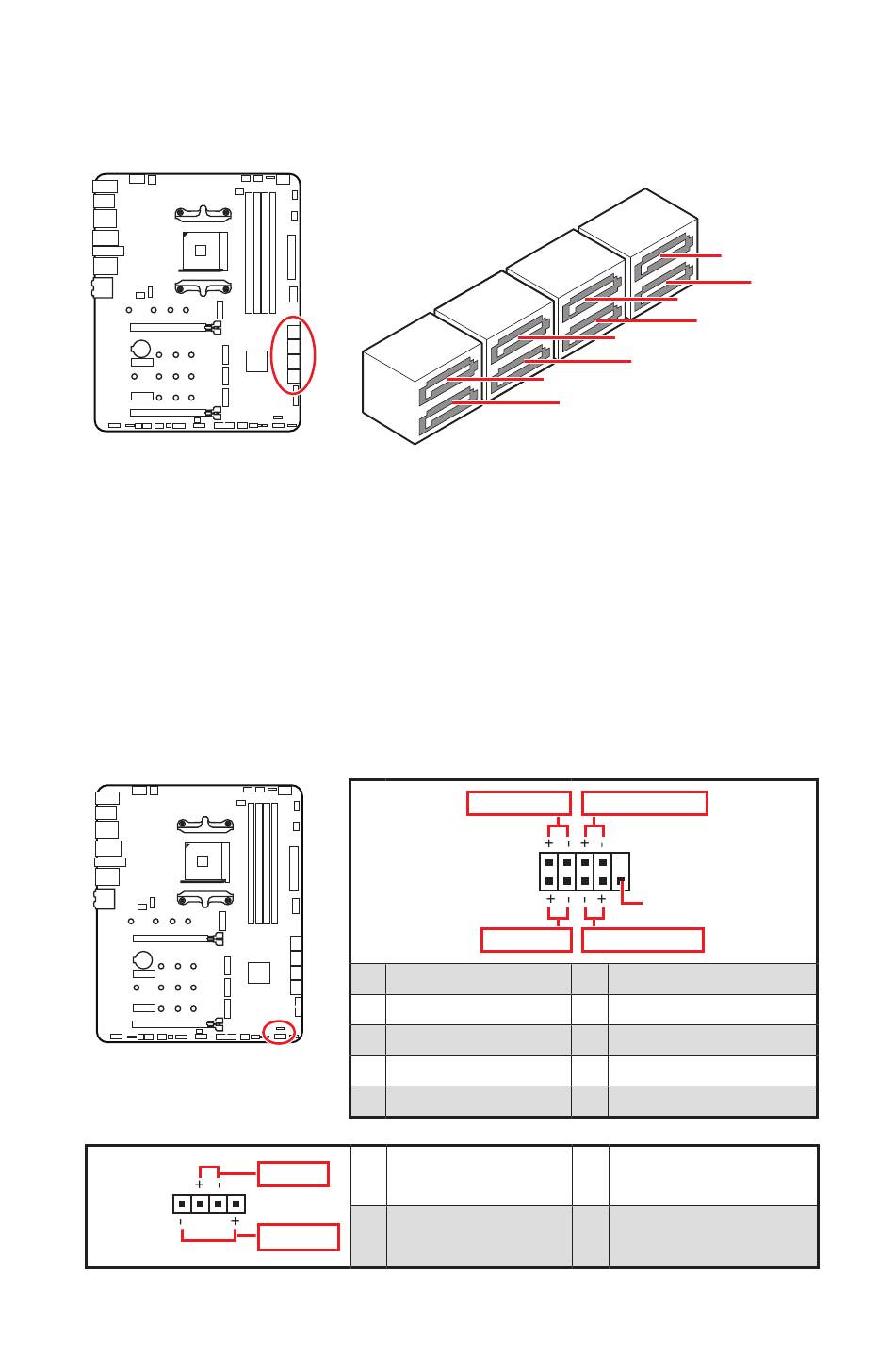

SATA1~8: SATA 6Gb/sコネクター
これらのコネクターはSATA 6Gb/sインターフェースポートです。 一つのコネクターにつき、 一
つのSATAデバイスを接続できます。
⚠
注意
SATAケーブルは90度以下の角度に折り曲げないでください。 データ損失を起こす恐れが
∙
あります。
∙ SATAケーブルは両端に同一のプラグを備えています。 然し、 スペースの確保のためにマザ
ーボードにはストレートタイプのコネクタを接続されることをお薦めします。
∙ SATA SSDをM2_3スロッ トに取り付ける場合に、 SATA5-6 は無効になります。 PCIe SSD
をM2_3スロッ トに取り付ける場合に、 SATA5-8は無効になります。
JFP1、 JFP2: フロントパネルコネクター
これらのコネクターにはフロン トパネルのスイッチとLEDを接続します。
JFP2 1
24
コンポーネントの概要
JFP1
1
3
5
7
9
Buzzer
1
Speaker
3
SATA8
SATA7
Power LED Power Switch
2
1
HDD LED Reset Switch
HDD LED + 2
HDD LED - 4
Reset Switch 6
Reset Switch 8
Reserved 10
Speaker - 2
Buzzer - 4
SATA2
SATA1
SATA4
SATA3
SATA6
SATA5
10
9
Reserved
Power LED +
Power LED -
Power Switch
Power Switch
No Pin
Buzzer +
Speaker +
