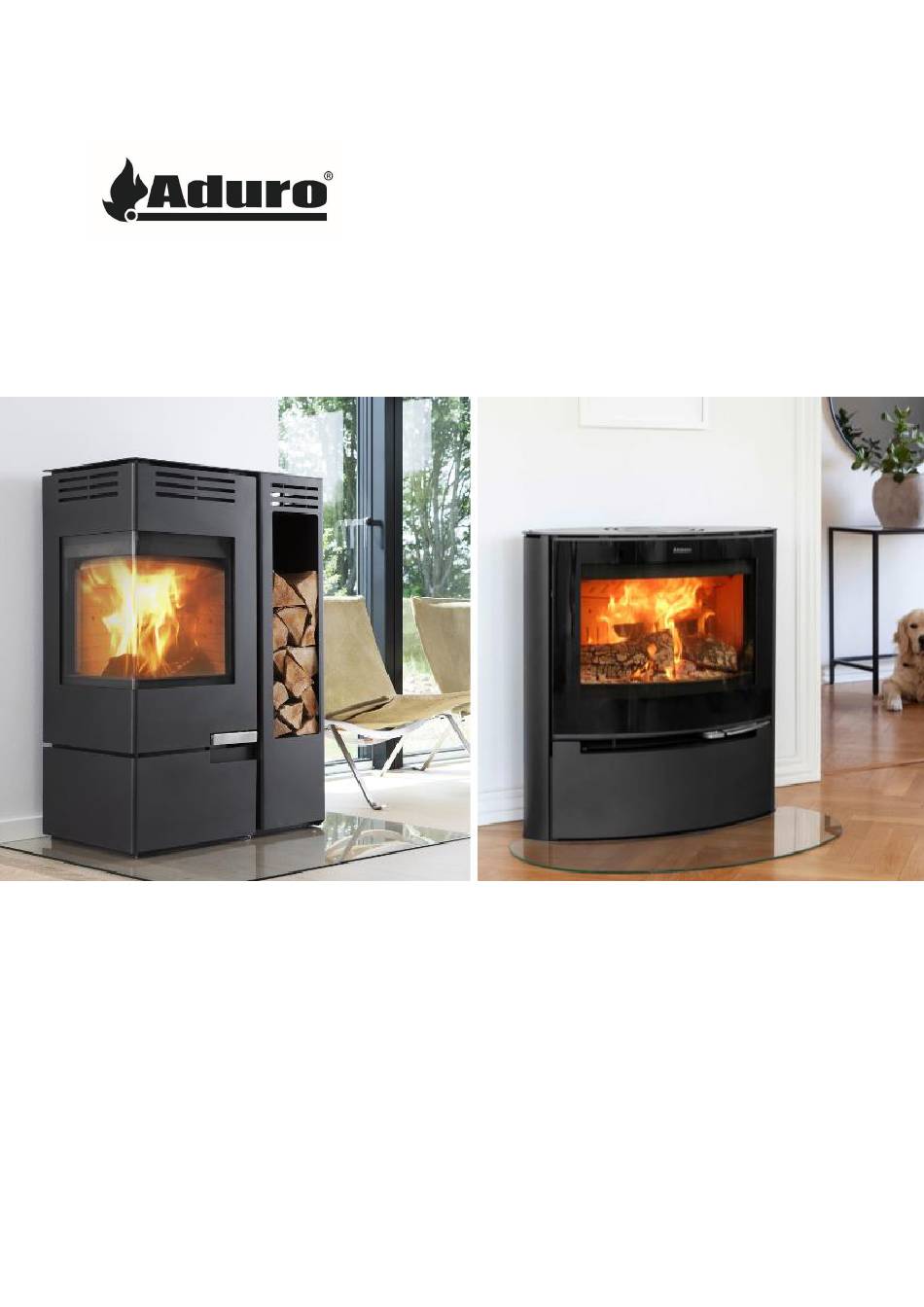

Aduro 12 & Aduro 15 Lux
EN13240 – Ecodesign 2022
aduro.dk / adurofire.com
Latest revision: 07.06.2023
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ADURO 12

Inhaltszusammenfassung für ADURO 12

  • Seite 1 DE (16-30) Bedienungsanleitung User Manual EN (31-45) Eldningsinstruktion SE (46-59) Mode d’emploi FR (60-74) Manual de usuario ES (75-89) Manuale d’uso e manutenzione IT (90-104) Aduro 12 & Aduro 15 Lux EN13240 – Ecodesign 2022 aduro.dk / adurofire.com Latest revision: 07.06.2023...

  • Seite 16: Erweiterte Produktgarantie Bei Kostenloser Onlineregistrierung

    SO NUTZEN SIE IHREN KAMINOFEN RICHTIG Aduro Kundencenter erhalten Sie Tipps und Tricks, um das Beste aus Ihrem neuen Aduro Kaminofen herauszuholen. Dort finden Sie nützliche Informationen zur Wartung Ihres Kaminofens, Antworten auf technische Fragen und Ratschläge zur korrekten Verbrennung.

  • Seite 17: Technische Daten

    1.3 Technische Daten Maße in cm: Aduro 12 Aduro 15 Lux Rauchabgang, Durchmesser Ø15 oben / hinten Ø15 oben / hinten Außenabmessungen (HxBxT) 101,5 x 41,8 x 41,8 84 x 77,9 x 36,6 Höhe Rauchstutzen über dem Boden* 100,5 Abstand vom Boden zur Mitte des...

  • Seite 18: Positionierung Des Kaminofens / Abstandsvorschriften

    2.2 Rohranschluss Die geltenden Bauvorschriften müssen eingehalten werden. Dazu zählt das Verbauen eines Rauchrohres mit CE-Zertifizierung – dieses muss dabei den vorgegebenen Abstand zu brennbarem Material einhalten. Alle Aduro Kaminöfen benötigen ein inneres Rauchrohr mit einem Durchmesser von 150 mm.

  • Seite 19: Anschluss An Einen Gemauerten Schornstein

    Zierplatte auf den Topausgang gelegt. Diese wird im Aschekasten des Ofens mitgeliefert. Sollte ein Rauchrohrausgang nach hinten gewählt werden, ist ein entsprechender Aduro-Rauchrohrbogen nötig. Sie können mit Vorteil eine dünne Dichtung zwischen Rauchrohrstutzen und Rauchrohr legen. 2.3 Anschluss an einen gemauerten Schornstein Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der hintere Rauchabzug oder ein gebogenes Rauchrohr via Topausgang benutzt werden.

  • Seite 20: Befestigung Des Sicherungsseils Auf Aduro 15 Lux

    Für optimale Verbrennung empfehlen wir, dass Sie das Loch im Ofen mit einer selbstschneidenden Schraube, Ofenspachtelmasse oder Keramikkleber verschließen. 2.4 Befestigung des Sicherungsseils auf Aduro 15 Lux Der Ofen wird mit einem Sicherungsseil geliefert. Bitte folgen Sie untenstehender Vorgehensweise zur Montage des Seils (sehen Sie auch untenstehende Illustrationen): 1.
  • Seite 21 Der Kaminofen ist dafür vorbereitet, dass das Rohr mit externer Luftzufuhr unten hinten auf dem Ofen oder unter dem Ofen herausgenommen werden kann (sehen Sie die untenstehende Illustration): Aduro 15 Lux Aduro 12 Gebrauch des Ofens ohne externe Luftzufuhr Möchten Sie den Ofen ohne externe Luftzufuhr nutzen, ist es wichtig, die Abdeckplatte über dem externen...
  • Seite 22 2.5.1 Installationsmöglichkeiten Indirekt durch Außenwand Durch Boden und Kriechkeller Durch Mauer Durch Boden und Fundament Der Kaminofen darf nicht auf folgende Weise installiert werden: Mit aufsteigender Luftzufuhr: Über einen feuchten Kriechkeller: Wenn Luft über einen feuchten Wird die Zuluft über ein aufsteigendes Kriechkeller gezogen wird, erhalten Sie Rohr geführt, steigt der Luftwiderstand keine ausreichende Luftversorgung.

  • Seite 23: Heizen Im Kaminofen

    Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an. 3.1 Schieber Geltend für Aduro 12: Der Kaminofen ist mit Schiebern zur Regulierung der primären und sekundären Luftzufuhr versieht. Die Primärluft zündet das Feuer, und die Sekundärluft hält das Feuer aufrecht. Die Tertiärluft sorgt für die Verbrennung der Rauchgasse und kann nicht justiert werden.
  • Seite 24 Untenstehende Illustration zeigt, wie viel Luft bei den verschiedenen Schiebereinstellungen zugeführt wird. Benutzen Sie die Türkante, um die Position der Luftzufuhr abzulesen: 1: Primäre, sekundäre und tertiäre Luftzufuhr sind ganz offen. Diese Position kann mit dem Aduro- Schlüssel festgehalten werden. Der Schlüssel muss in den zwei Löchern festgesetzt werden (sehen Sie Punkt 3.2.1).

  • Seite 25: So Bedienen Sie Ihre Aduro-Tronic

    Die Aduro-tronic Automatik schließt den Schieber dann allmählich mit der vorprogrammierten Zeit. Regulierung der Aduro-tronic Die Aduro-tronic ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von ca. 6 Minuten schließt. Diese Einstellung wurde beim Dänischen Technologischen Institut beim Test von Kaminöfen mit einem „Standardschornstein“...

  • Seite 26: Anzünden Und Anheizen

    • Das Brennholz ist nicht trocken genug. Der Feuchtigkeitsgehalt von Brennholz sollte 18% nicht übersteigen. • Es besteht ein Unterdruck in Ihrem Haus. Sehen Sie punkt 2.5. • Der äußere Rauchabzug ist verrußt. Dies kann besonders nach dem Schornsteinfegen auftreten. Kontrollieren Sie den Rauchabzug.

  • Seite 27: Der Schornstein

    Holz. Bilden sich auf der Seite mit dem Spülmittel nun Seifenblasen, ist Ihr Holz trocken genug. Am besten geeignet sind Holzscheite von ca. 10 cm Durchmesser und max. 34 cm (Aduro 12) / max. 50 cm (Aduro 15 Lux). Beim Anwenden von zu feuchtem Holz wird der Wirkungsgrad des Ofens deutlich reduziert und die Partikelemission erhöht.

  • Seite 28: Fehlender Zug Im Schornstein

    Zu. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke darauf. Ist es nicht möglich, einen natürlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden, z.B. Aduro DraftOptimizer. 4.2 Schornstein und Rauch Sollte Rauch aus dem Ofen oder dem vorderen Teil des Rauchrohres austreten, liegt dies wahrscheinlich an wechselnder Wetterlage.
  • Seite 29 Kaminofens sowie des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch öfters benutzt wird, soll die Reinigung öfters vorgenommen werden. Der Schornsteinfeger oder Ihren örtlichen Aduro GO-Partner können diese Reinigung ausführen, wenn dies gewünscht wird. Oberfläche ausbessern Der Kaminofen ist mit einer hitzebeständigen Sprayfarbe überzogen, welcher Temperaturen bis zu 500 Grad...

  • Seite 30: Reklamationsrecht

    Sie originale Ersatzteile für Ihren Kaminofen kaufen. 6. Zubehör Sie finden ein breites Angebot an Zubehör für Aduro Kaminöfen, die Ihr Kaminofen-Erlebnis komplett machen: Kaminbesteck, Holzkörbe, Schutzgitter, Bodenplatten, Rauchrohre sowie Anzündprodukte. Lesen Sie mehr unter www.aduroshop.de. 7. Reklamationsrecht Das Reklamationsrecht gilt gemäß...
