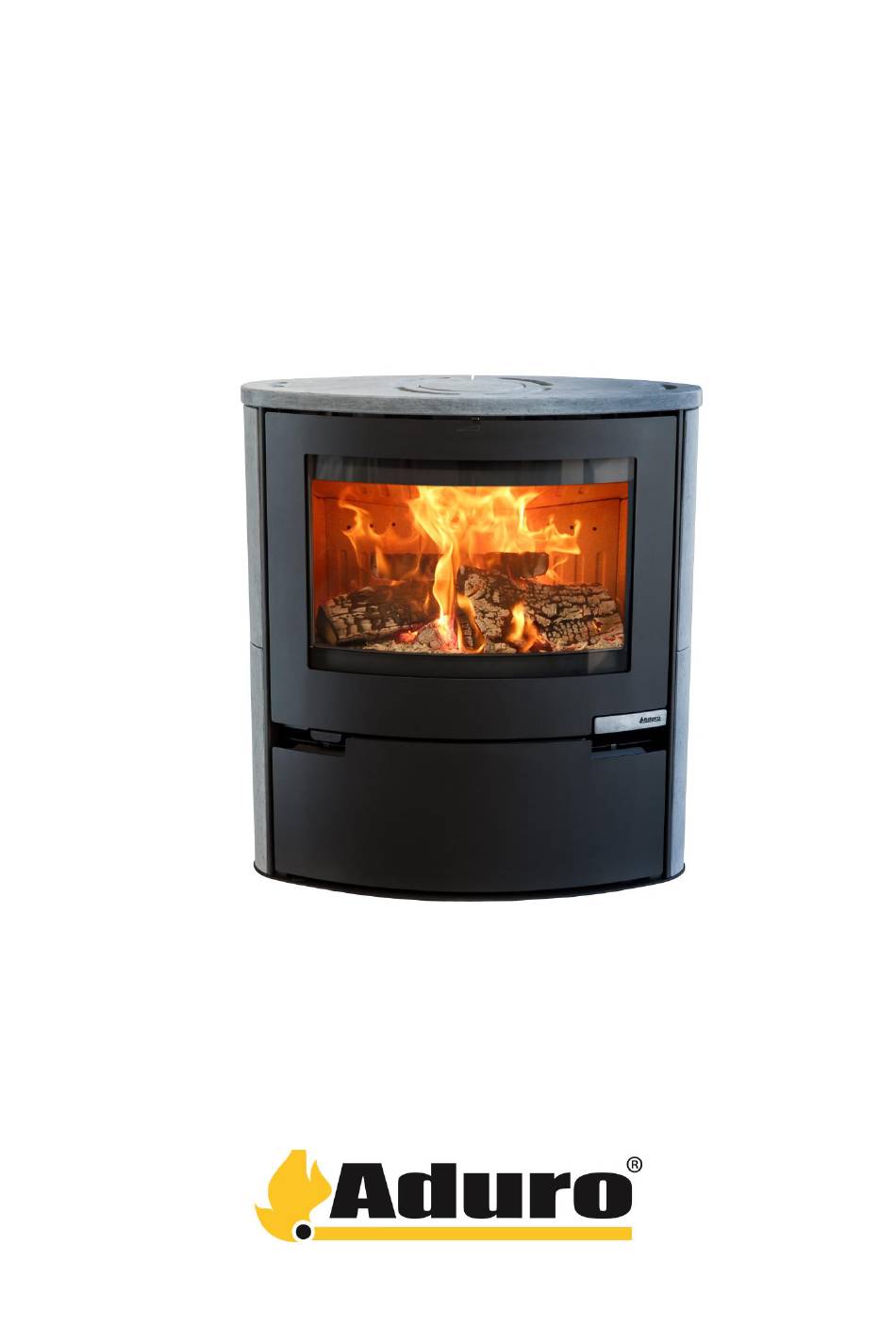

Aduro 15SK
Aduro 15SK Limestone
•
•
Brugsvejledning
Bedienungsanleitung
User Manual
Mode d'emploi
•
Eldningsinstruktion
Ecolabel - EN 13240
www.aduro.dk / www.aduro.no / www.adurofire.de / www.adurofire.com
www.adurofire.se / www.aduro.fr
Version 3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ADURO 15SK

Inhaltszusammenfassung für ADURO 15SK

  • Seite 1 Aduro 15SK Aduro 15SK Limestone • • Brugsvejledning Bedienungsanleitung User Manual Mode d’emploi • Eldningsinstruktion Ecolabel - EN 13240 www.aduro.dk / www.aduro.no / www.adurofire.de / www.adurofire.com www.adurofire.se / www.aduro.fr Version 3...

  • Seite 2: Tekniske Data

    _______________________________________________________________________________________________________________________________ Tillykke med din nye Aduro brændeovn! For at få mest mulig glæde og nytte af din nye Aduro brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden brændeovnen installeres og tages i brug. 5 ÅRS GARANTI – Ved gratis onlineregistrering Udvid garantien på...
  • Seite 3 Brug venligst træ fra emballeringen til første optænding. Plasticemballagen smides ud. 2.0 Montering af fedtsten Aduro 15SK er monteret med stenbeklædning. For at undgå skader er det vigtigt at følge følgende forskrifter: Topstenen ligger på ovnen ved levering og løftes af inden placering.
  • Seite 4 _______________________________________________________________________________________________________________________________ PRØVNINGSATTEST Efter godkendelse skal skorstensfejeren underskrive prøvningsattesten (se side 13), som dokumentation for, at ovnen opfylder miljøkravene i henhold til Brændeovnsbekendtgørelsen, der trådte i kraft 1. juni 2008. For Norge: Installasjon av nye ildsteder skal meldes til de lokale bygningsmyndigheter. Huseier står selv ansvarlig for at alle krav til sikkerhet er ivaretatt på...
  • Seite 5 5-10 cm till sidan. 3.2 Rørtilslutning Aduro 15SK er fra fabrikken monteret med røgafgang i toppen. Ønskes røgafgang bagud tages den runde plade af bagpladen og varmeskjoldet øverst bag på ovnen og derefter byttes røgstudsen (der sidder ved topafgangen oven på...
  • Seite 6 Med ovnen følger en sikkerhedswire. Denne monteres på følgende måde (se nedenstående illustration): 1.Monter beslaget på væggen ud for midten af ovnen: For Aduro 15SK: ca. 53 cm over gulvplade 2. Kør sikkerhedswiren igennem de to aflange huller i bagpladen på ovnen, samt igennem øjet på vægbeslaget.
  • Seite 7 Når der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst under lågen. Sekundærspjæld Primærspjæld Bemærk: betjeningsgreb bliver varme, når brændeovnen bruges. Anvend derfor den medfølgende handske til betjening af ovnen. På www.aduro.dk www.aduro.no kan du finde en film, som giver råd om optænding og fyring i brændeovnen.

  • Seite 8: Første Optænding

    Aduro-nøgle: denne nøgle medfølger ovnen og har til formål at lette betjeningen af sekundærspjældet. Nøglen påmonteres „grebet“, så du nemt kan justere lufttilførslen fra side til side. Mod højre skruer du op for lufttilførslen og mod venstre skruer du ned.
  • Seite 9 ”standard” skorsten til testen. I praksis kan disse forhold ændre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold. Ønsker du, at primærluften skal lukke lidt langsommere: (fx hvis du har lidt mindre skorstenstræk, hvis dit brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne) Juster skruen på...
  • Seite 10 Vådt træ kan give sodpletter på ruden. De fjernes dog let med en fugtig klud, som du dypper i kold aske fra ovnen og gnider på det tilsodede glas. Der findes også rengøringsmidler, der er specielt egnet til at fjerne sod fra ruden, fx Aduro Easy Clean svampen. Brændkammeret De gule plader i brændkammeret slides naturligt og bør udskiftes, når der kommer revner på...

  • Seite 11: Reklamationsret Og Garanti

    Disse dele kan købes som reservedele. 8.1 GRATIS Online garantiregistrering Aduro giver dig mulighed for at udvide ovenstående garanti på din brændeovn fra to til fem år. Du skal blot gå ind på vores hjemmeside www.aduro.dk...
  • Seite 12 _______________________________________________________________________________________________________________________________...

  • Seite 13: Technische Daten

    1.0 Allgemeines 1.1 Zulassungen Ihr Aduro Kaminofen wurde nach europäischen Normen und Richtlinien hergestellt (EN 13240, NS 3058 (Norway), DIN+, CE) und in führenden europäischen Prüfinstituten getestet und zugelassen. Dies gibt Ihnen die Garantie, dass der Ofen sämtlichen Ansprüchen an Sicherheit, Umweltfreundlichkeit und Wirkungsgrad, d. h. Heizökonomie, gerecht wird.
  • Seite 14 Steine und den Gusseisenrost im Brennkammer liegen lassen und danach mit überschüssigem Verpackungsmaterial auffüllen, so dass die losen Teile festgehalten werden. 2.0 Montage der Speckstein Aduro 15SK ist mit Stein verkleidet. Um Schäden zu vermeiden ist es sehr wichtig, folgenden Vorschriften zu folgen. Bitte behandeln Sie die Steine sehr vorsichtig! Die Topplatte liegt bei der Lieferung auf dem Ofen und wird bevor weitere Hantierung entfernt.

  • Seite 15: Abstand Zu Brennbarem Material

    _______________________________________________________________________________________________________________________________ 3.1 Abstand zu brennbarem Material Nur wenn der Ofen gegen brennbares Material aufgestellt wird, gibt es Ansprüche zu Abstand. Sehen Sie die untenstehende Illustration und das Schema. Der Abstand kann durch die Aufstellung eines hinter lüfteten Strahlungsschutzbleches reduziert werden. Fragen Sie auch dazu Ihren Schornsteinfeger. Das Einhalten von Abständen ist nur dann erforderlich, wenn der Ofen neben brennbarem Material aufgestellt wird.
  • Seite 16 _______________________________________________________________________________________________________________________________ 3.2 Rohranschluss Aduro 15SK ist bei der Lieferung immer für Rauchabzug oben vorbereitet. Wenn das Rauchrohr hinten montiert werden soll, muss die runde Deckplatte oben an der Rückseite des Ofens und des Hitzeschilds abgebrochen werden. Danach muss der Rauchstutzen (sitzt bei dem oberen Rauchabzug oben auf dem Ofen) mit der Deckplatte (die Platte, die den Rauchabzug hinten deckt) umgetauscht werden.

  • Seite 17: Demontage Der Rückplatte

    Der Kaminofen ist für Holz, Holzbriketts und Braunkohle geeignet. (Wenn Sie Braunkohlebriketts benutzen, muss die Primäre Luftzufuhr immer offen sein, d.h. die Aduro-tronic Automatik muss demontiert werden). Das Bundes- Immissionsschutzgesetz schreibt vor, dass nur trockene naturbelassene Hölzer (Feuchtigkeitsgehalt höchstens 18 %) als Brennstoff für Kleinfeuerstätten verwendet werden dürfen.

  • Seite 18: Anzünden Und Anheizen

    _______________________________________________________________________________________________________________________________ Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage“. Auf keinen Fall dürfen Kohlegruß, Feinhackschnitzel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossile Brennstoffe dürfen auch nicht verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase können Ihre Gesundheit gefährden sowie Schäden an den Schamotten- und Metallteilen Ihres Kaminofens und am Schornstein verursachen.

  • Seite 19: Heizanleitung

    Aduro-Schlüssel: dieser Schlüssel ist beigelegt und erleichtert die Bedienung der sekundären Luftzufuhr. Montieren Sie den Aduro-Schlüssel auf der sekundären Luftzufuhr, wie hier gezeigt. Die Luftzufuhr ist geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist.

  • Seite 20: So Bedienen Sie Ihre Aduro-Tronic

    „Standardschornstein“ verwendet. In der Praxis können diese Verhältnisse natürlich variieren. Die Aduro-tronic lässt sich daher genau auf die Verhältnisse Ihres Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z. B. wenn Sie einen etwas engeren Schornsteinzug haben, Ihre Holzscheite etwas größer sind oder Sie noch seltener nachlegen möchten):...

  • Seite 21: Fehlender Zug Im Schornstein

    Küchenrolle, eventuell mit ein bisschen Wasser und ein wenig Asche darauf, zu reinigen. Zuletzt mit trockener Küchenrolle abtrocknen. Wenn diese Reinigung durchgeführt wird, muss das Glas kalt sein. Am besten benutzten Sie jedoch den Aduro Easy clean Schwamm. Die Brennkammer Die effektive Isolierung der Brennkammer kann mit der Zeit verschleißen.

  • Seite 22: Reklamationsrecht Und Garantie

    Bitte füllen Sie innerhalb von fünf Monaten das Formular vollständig aus. Voraussetzung für die Garantieleistung ist, dass das Gerät gemäß vorliegender Bedienungsanleitung installiert und betrieben wurde. 9.0 Fragen und Antworten Haben Sie weitere Fragen betreffend Aduro Kaminöfen - dann sehen Sie bitte www.adurofire.de. Viel Vergnügen!
  • Seite 23 Congratulation with your new wood burning stove! In order to get the best possible pleasure and benefit from your new Aduro wood burning stove, it is important that you read this User Manual thoroughly before you install your wood burning stove and start to use it.

  • Seite 24: Technical Data

    _______________________________________________________________________________________________________________________________ 1.2 Technical data Nominal power 6,5 kW Flue outlet, diameter Ø150 mm top/rear Measurements (HxBxD) 864 x 783 x 366 mm Height exhaust branch above floor level 815 mm Distance from centre of exhaust branch to 185 mm rear edge of fireplace Weight 114 kg Material...
  • Seite 25 To facilitate cleaning and for the best use of the convection air, we recommend that you leave a distance of approximately 5–10 cm to the wall. The Aduro 15SK is built as a convection stove. This means that air from the room circulates between the inner stove and the outer covering.

  • Seite 26: Pipe Connection

    3.2 Pipe connection Aduro 15SK leaves the factory with the flue outlet mounted on the top. If you require the flue outlet on the back, remove the round circle from the rear cover and heat shield at the upper rear of the stove and then exchange the exhaust connector (located on the top outlet above the stove) with the cover plate (that covers the rear outlet).
  • Seite 27 1. Mount the bracket on the wall central to the stove For Aduro 15SK: ca. 53 cm above the floor hearth 2: Slide the safety wire through the two oblong holes in the backplate of the stove as well as through the eye in the wall bracket.

  • Seite 28: Recommended Fuels

    _______________________________________________________________________________________________________________________________ 3.5 Dismounting the backplate 1. Dismount the two screws placed in the middle of the backplate. 2. Lift up the flanges placed on the right hand side of the backplate. 3. Twist the backplate. The backplate can now be released in the opposite side.
  • Seite 29 _______________________________________________________________________________________________________________________________ 2) Place a log of wood crosswise in the combustion chamber and put 2 firelighters close to the log. Light the firelighters and quickly put a new log close to the firelighters and several small logs at an angle above it. Air must be able to reach the firelighters, but the logs should be touching to “warm”...
  • Seite 30 Aduro Key: provides easier control of the secondary damper. The key is fitted onto the control handle, so you can more easily adjust the airflow from side to side. Turning to the left decreases the airflow, and turning to the right increases the airflow.

  • Seite 31: Inadequate Draught In The Chimney

    Standard size logs are approx. 30 cm long and 10 x 10 cm in thickness. A standard chimney was also used for testing. In practice, such circumstances can differ, which is why the Aduro-tronic control can be adjusted to your circumstances.

  • Seite 32: Accessories

    7.0 Accessories There is a wide product range of accessories for Aduro stoves: • Companion sets •...
  • Seite 33 _______________________________________________________________________________________________________________________________ 8.1 Free online warranty registration Aduro will give you the opportunity to extend the above warranty on your wood burning stove from two to five years. All you need to do is to access our website at www.adurofire.com and register your new wood burning stove in our warranty database.

  • Seite 34: Tekniska Data

    Gratulerar med din nya braskamin från Aduro! För att du ska få så stor glädje och nytta som möjligt av din nya braskamin från Aduro är det viktigt att du läser genom bruksanvisningen noga innan du installerar och använder kaminen.
  • Seite 35 Din återförsäljare kan också ge råd om installationen. Det är viktigt att du uppfyller alla gällande nationella och europeiska bestämmelser och förordningar vid installation av braskaminen. För att kaminens funktion och säkerhet skall kunna garanteras rekommenderar vi att installationen utförs av en fackman. Våra återförsäljare av Aduro kan rekommendera lämpliga montörer, se www.adurofire.se.
  • Seite 36 3.2 Röranslutning Vid leverans från fabriken är Aduro 15SK försedd med ett rökrör högst upp. Om du vill leda ut röken på kaminens baksida tar du av den runda plåten från bakplåten og varmeskjoldet längst upp på kaminen och byter sedan ut rökstosen (som sitter vid toppanslutningen ovanpå...
  • Seite 37 Med ovnen følger en sikkerhedswire. Denne monteres på følgende måde (se nedanstående illustration): 1. Monter beslaget på væggen ud for midten af ovnen: For Aduro 15SK: ca. 53 cm over gulvplade 2. Kør sikkerhedswiren igennem de to aflange huller i bagpladen på ovnen, samt igennem øjet på vægbeslaget.
  • Seite 38 _______________________________________________________________________________________________________________________________ 3.5 Demontering af bagplade 1. Afmonter de to skruer der er placeret midt på bagpladen 2. Løft op i flangerne i højre side af bagpladen. 3. Drej bagpladen ud. Bagpladen kan nu frigøres i modsatte side. 4.0 Elda i braskaminen 4.1 Viktiga säkerhetsanvisningar •...
  • Seite 39 _______________________________________________________________________________________________________________________________ Sekundärspjäll Primärspjäl Obs! Handtagen blir varma när braskaminen används. Använd därför den medföljande handsken till att sköta kaminen. På www.adurofire.se finns en film med tips om hur du tänder och eldar i braskaminen. 4.4 Första eldningen Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national bestemmelse vedr.
  • Seite 40 Aduro-nyckel: Den här nyckeln medföljer kaminen och används för att sköta sekundärspjället. Nyckeln sätts fast på ”handtaget“ så att du kan justera lufttillförseln från sida till sida. Dra spjället åt höger för att öka lufttillförseln och åt vänster för att minska den.
  • Seite 41 ”standard“-skorsten. I verkligheten kan förhållandena se annorlunda ut. Därför har du möjlighet att ställa in Aduro-tronic-automatiken utifrån just dina förhållanden. Om du vill att primärspjället ska stängas lite långsammare (t.ex. om du har lite mindre drag i skorstenen, om veden är större eller om du inte vill behöva fylla på...

  • Seite 42: Frågor Och Svar

    (eldfasta stenar, glas, packningar, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdelar. 8.1 Gratis garantiregistrering på nätet Aduro ger dig möjlighet att utöka ovanstående garanti på braskaminen från två till fem år. Du kan bara gå in på vår hemsida www.adurofire.se och registrera din nya braskamin i vår garantidatabas.

  • Seite 43: Données Techniques

    Jusqu’à 5 ans de garantie - Extension gratuite sur notre site internet Aduro vous donne la possibilité de prolonger la garantie de deux à cinq ans. Il vous suffit de visiter notre site et d’enregistrer votre nouveau poêle à bois. La garantie entrera en vigueur dès que vous internet: www.aduro.fr...
  • Seite 44 éléments intérieurs restent bien en place. 2.0 Montage de la stéatite Aduro 15SK est proposé avec un parement en stéatite. Pour éviter tout dommage, il est important de suivre les instructions suivantes: À...

  • Seite 45: Raccordement Du Conduit De Fumée

    3.2 Raccordement du conduit de fumée Lorsque le poêle Aduro 15SK quitte l’usine, la sortie de fumée est fixée sur le dessus. Si vous désirez que la sortie de fumée soit positionnée à l’arrière, retirez la plaque ronde située au dos du poêle et le bouclier thermique puis...
  • Seite 46 Fermez l’orifice supérieur au moyen d’un second cache plaque qui se trouve dans le bac à cendres. Pour les poêles à bois Aduro, utiliser un conduit de raccordement avec un diamètre de 150 mm. 3.3 Raccordement à la cheminée en maçonnerie Si le poêle à...
  • Seite 47 _______________________________________________________________________________________________________________________________ 3.5 Démontage de la plaque arrière 1. Dévissez les deux vis situées en haut et en bas de cette plaque arrière. 2. Soulevez les brides qui sont situées sur le côté droit de la plaque arrière 3. Vrillez légèrement la plaque arrière. Celle-ci peut désormais être retirée du côté...

  • Seite 48: Premier Allumage

    Remarque: la poignée de commande devient chaude lors de l’utilisation du poêle. Utiliser dès lors le gant qui est fourni pour manier celle-ci. Sur notre site www.aduro.fr, vous trouverez une vidéo vous donnant des conseils sur l'allumage et la combustion de votre poêle.
  • Seite 49 à bois aura une combustion propre à l’aide de l’air tertiaire visible au fond de la chambre de combustion. Clefs Aduro: ces clefs sont jointes au poêle et ont pour but de faciliter le maniement du clapet d’air secondaire.
  • Seite 50 Si vous tournez la vis vers la droite, le temps de fermeture augmente et si vous la tournez vers la gauche, le temps de fermeture diminue. L’Aduro-tronic doit se toujours fermer avant 6 minutes.
  • Seite 51 Il existe aussi des produits de nettoyage qui conviennent particulièrement pour enlever les tâches de suie des vitres – p.ex les éponges en laine d‘acier Aduro. Chambre de combustion Les plaques jaunes situées dans la chambre de combustion s’usent naturellement et doivent être remplacées...

  • Seite 52: Questions Et Réponses

    8.1 Garantie en ligne (gratuite) Aduro vous donne la possibilité de prolonger la garantie mentionnée ci-dessus de deux à cinq ans. Il vous suffit de et d’enregistrer votre nouveau poêle à bois sur notre base de données pour visiter notre site internet: www.aduro.fr...
