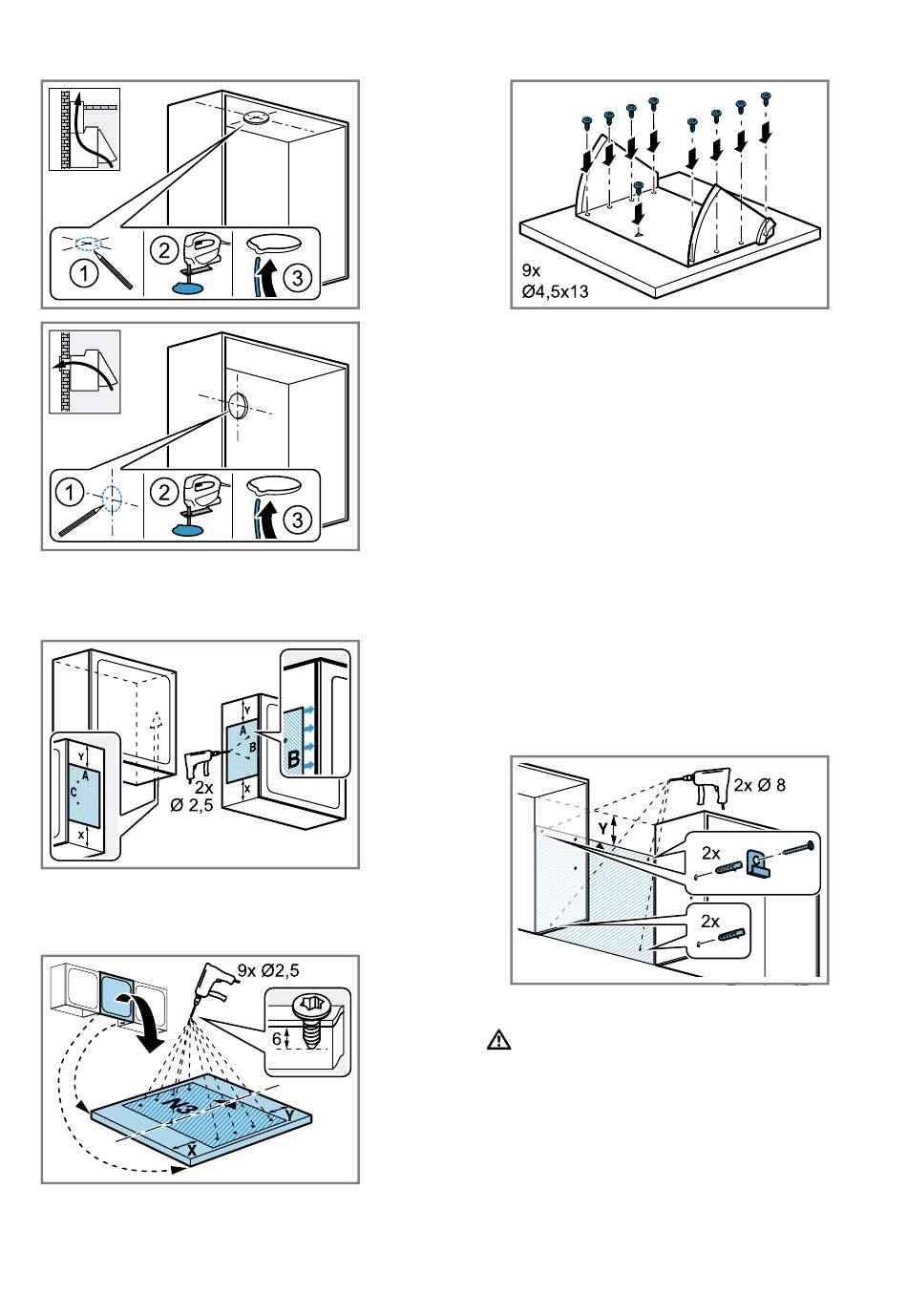

Den Ausschnitt für das Abluftrohr herstellen.
1.
Hinweis: Die Abluftöffnung kann oberhalb des Ein-
baumöbels oder hinter dem Einbaumöbel ange-
bracht werden.
Die Bohrschablone am Möbel anbringen.
2.
Die Löcher bohren.
3.
Die Bohrschablone an der Rückseite der Schirmver-
4.
kleidung anbringen.
Die Löcher maximal 6 mm tief bohren.
5.
16
Den Schirm befestigen.
6.
Wand prüfen
Die Wand prüfen, ob sie senkrecht und ausreichend
1.
tragfähig ist.
Das maximale Gewicht des Geräts beträgt 12 kg.
Die Bohrlochtiefe entsprechend der Schraubenlänge
2.
bohren.
Die Dübel müssen einen festen Halt haben.
Die beiliegenden Schrauben und Dübel sind für
massives Mauerwerk geeignet. Für andere Kon-
struktionen (z. B. Gipsplatte, Porenbeton, Poroton-
Mauerziegel) müssen entsprechende Befestigungs-
mittel verwendet werden.
Wand vorbereiten
Sicherstellen, dass sich im Bereich der Bohrungen
1.
keine Stromleitungen, Gasrohre oder Wasserrohre
befinden.
Um Beschädigungen zu vermeiden, das Kochfeld
2.
abdecken.
Die Bohrungen anzeichnen.
3.
Die Löcher bohren.
4.
Die Dübel wandbündig einsetzen.
5.
Die Haltewinkel anschrauben.
6.
Gerät montieren
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
Schutzhandschuhe tragen.
▶
Die Schutzfolie an der Rückseite abziehen.
1.
Nach der Montage die Schutzfolie vollständig ab-
‒
ziehen.
