1.3.2. Wärmepumpenbaugruppe
Lüftungsanlagen sind mit einer integrierten Wärmepumpe ausgestattet, die sowohl im Heiz- als auch im Kühlbetrieb
arbeitet. Alle Komponenten der Wärmepumpe und ein Rotationswärmetauscher sind in einem Wärmepumpenteil instal-
liert. Dieser Bereich ist ebenfalls mit einer Wärmepumpen-Steuerelektronik und einer Automatisierungsbox ausgestattet,
an die viele der wichtigsten elektrischen Komponenten angeschlossen sind (siehe Kapitel „Anschluss der elektrischen Kom-
ponenten").
1
2
3
8
6
4
5
7
5
8.

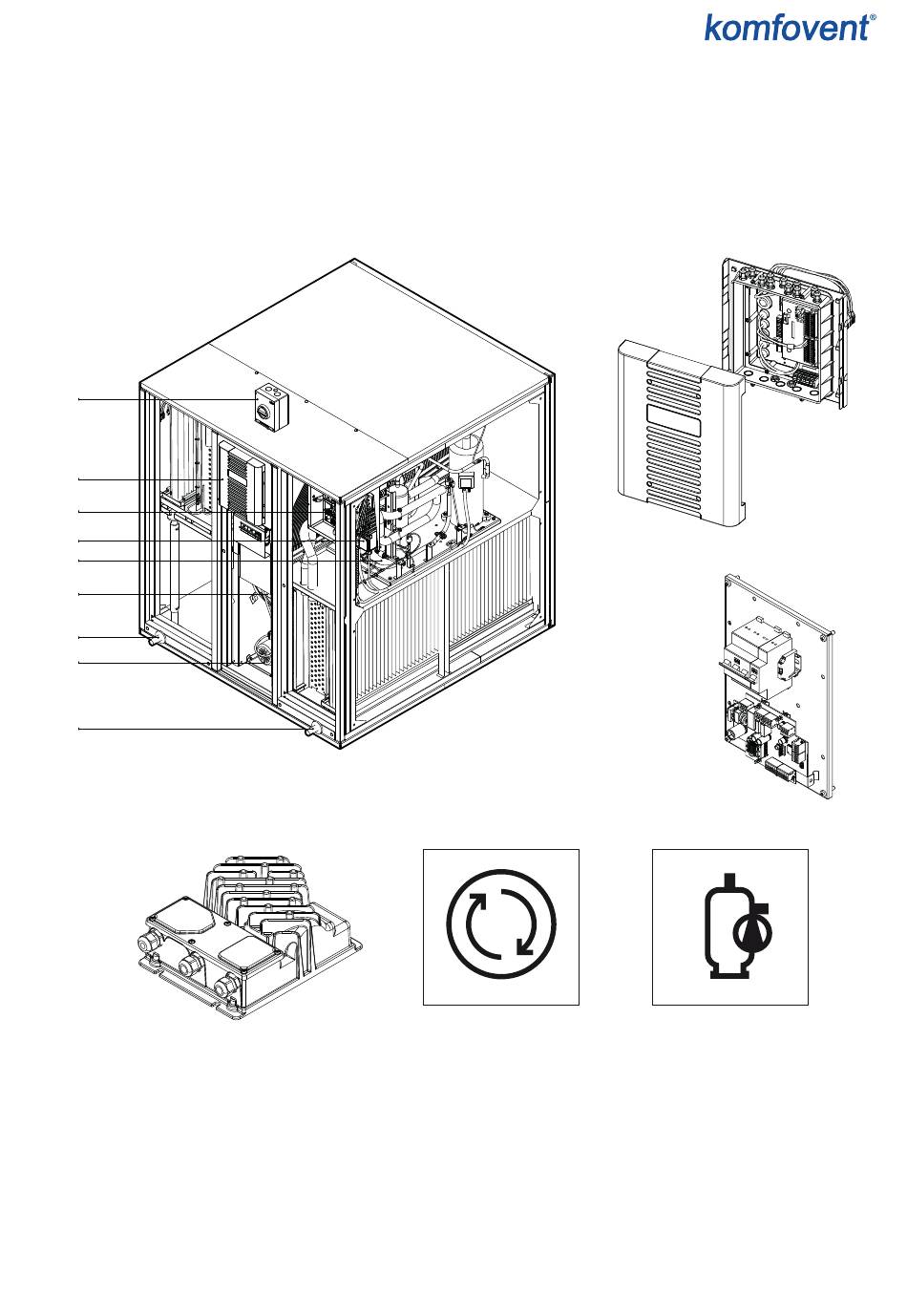

1 – Hauptschalter, 2 – Hauptplatine des Reglers C5, 3 – Steuerelektronik der Wärmepumpe, 4 – Rotationsrekuperator,
5 – Kondensatabflussrohre, 6 – Wärmepumpengruppe, 7 – Rotormotor, 8 – Frequenzumrichter für den Wärmepumpenverdichter,
9 – Etikett für die Kennzeichnung des Rotationswärmetauschers, 10 – Etikett für den Wärmepumpenbereich
UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor
RHP Pro2_installation manual_23-03
9.
Abb 2. Wärmepumpenbaugruppe
2.
3.
10.
