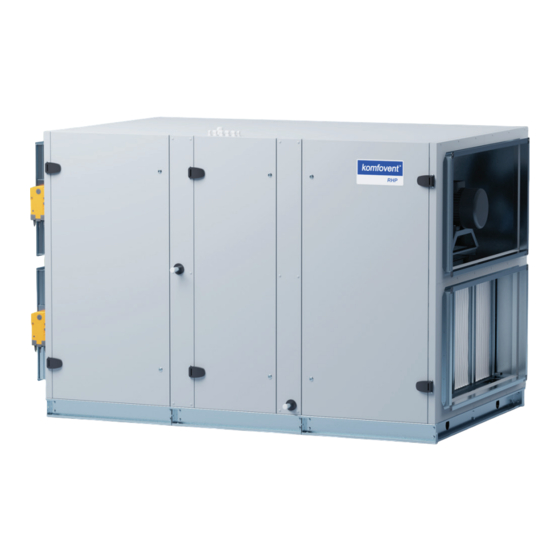

Komfovent RHP Pro Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Komfovent Anleitungen
  4. Lüftungsanlagen
  5. RHP Pro
  6. Installationshandbuch

Komfovent RHP Pro Installationshandbuch

Vorschau ausblenden Andere Handbücher für RHP Pro:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
RHP Pro
INSTALLATIONS-
DE
HANDBUCH
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Komfovent RHP Pro

Inhaltszusammenfassung für Komfovent RHP Pro

  • Seite 1 RHP Pro INSTALLATIONS- HANDBUCH...

  • Seite 3: Inhaltsverzeichnis

    6. INBETRIEBNAHME UND INSPEKTION DER ANLAGE ..........................41 6.1. Bedienpanel C5.1 ....................................... 41 6.2. Starten der Anlage mit einem Computer ..............................43 6.3. Kalibrierung von sauberen Filtern ................................45 6.4. Schnell-Inspektion ......................................46 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 4: Einleitung

    1. EINLEITUNG Dieses Handbuch ist für qualifizierte Techniker bestimmt, die die RHP PRO - Lüftungsanlage installieren. Qualifizierte Fachkräfte sind Personen mit ausreichender Berufserfahrung und Sachkenntnis über Lüftungssysteme, deren Installation, Kenntnisse der elektrischen Sicherheitsanforderungen und die erforderliche Fähigkeit, ohne Gefährdung der eigenen oder anderer Personen zu arbeiten.

  • Seite 5: Gerätetypen Und -Größen

    Rotierender Kältemittels- Luftklappe Filter Ventilator Erhitzer Kühler Wärmetauscher chlange der Wärme- pumpe RHP PRO – Anlagen sind in verschiedenen Größen erhältlich. Jede Größe ist für einen bestimmten Luftvolumenbereich ausgelegt: Anlagengröße Maximales Luftvolumen, m 2800 4000 6000 8000 11000 15000 18000...

  • Seite 6: Anlagenkomponenten Und Teile

    1.3. Anlagenkomponenten und Teile RHP PRO-Lüftungsanlagen werden aus separaten Teilen zusammengebaut. Je nach Bestellung und Größe der Einheit können die Teile in einer Fabrik vormontiert oder separat transportiert werden. Der Typ der einzelnen Teile ist mit einem Etikett gekennzeichnet, das an der Tür des Teils angebracht ist. Nachfolgend sind die Hauptbestandteile der Lüftungsanlage aufgeführt.

  • Seite 7: Wärmepumpenbaugruppe

    5 – Kondensatabflussrohre, 6 – Wärmepumpengruppe, 7 – Rotormotor, 8 – Frequenzumrichter für den Wärmepumpenverdichter, 9 – Etikett für die Kennzeichnung des Rotationswärmetauschers, 10 – Etikett für den Wärmepumpenbereich UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 8 Abb 3. Baugruppe Rotierender Wärmetauscher 1 – Hauptplatine der Steuerung C5, 2 – Sicherungsautomaten, 3 – Drehscheibe, 4 – Motor mit Getriebe, 5 – Riemenscheibe für Rotorriemen, 6 – Rotorriemen, 7 – Dichtungsbürsten UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 9 10 – Kältemittelregister im Zuluftstrom, 11 – Flüssigkeitssammler, 12 – Filter-Trockner, 13 – Schauglas, 14 – Elektronisches Expansionsventil (EXV), 15 – Hochdrucktransmitter (HPT), 16 – Hochdruckpressostat (HP), 17 – Kondensatwannen, 18 – Kondensatabflussrohre, 19 – Tropfenabscheider UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 10 2400 2700 ± 90 3600 3600 ± 120 4800 5000 ± 175 7000 7000 ± 225 9000 9000 ± 300 12000 10000 ± 350 14000 13000 ± 400 16000 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 11 Integrierte Elektro- oder Zusatzheizungen werden eingeschaltet, um diese Änderung auszu- gleichen. Die Wärmepumpe wird, sobald der Frost schmilzt und der Druck nachlässt, mit ihrer gesamten Leistung auf den Heizvorgang umgelenkt. Abhängig von der Konfiguration. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 12: Abschnitt Umluftsteuerung

    Der Abschnitt Umluftsteuerung ist für das Mischen von Abluft und Zuluft zu deren Erwärmung oder Kühlung durch Re- duzierung des Energieverbrauchs von Heiz-/Kühlregistern vorgesehen. Abb. 7. Abschnitt Umluftsteuerung 1 – Umluftklappe, 2 – Klappenantrieb, 3 – Kennzeichnung der Umluftsteuerung UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 13: Abschnitte Kühler Und Erhitzer

    Heizung und dem Hauptschalter ausgestattet (siehe Kapitel „Anforderungen an den elektrischen Anschluss“). Ein Wassererhitzer ist mit einem Wasserrücklauftemperaturfühler ausgestattet, der den Wärmetauscher vor dem Einfrieren schützt. Das Verfahren zur Installation des Sensors wird im Kapitel „Installation externer Heiz-/Kühlgeräte“ beschrieben. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 14: Luftklappen

    (siehe Kapitel „Anschluss von Luftkanälen“). Bei Außenaufstellung müssen Luftklappen mit elek- trischen Stellantrieben durch spezielle Abdeckungen oder andere Konstruktionen vor Umwelteinflüssen geschützt werden. Abb. 10. Luftabsperrklappen 1 – Luftklappe, 2 – elektrischer Klappenantrieb UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 15: Schalldämpfer

    Inspektionsarbeiten entfernt und gereinigt werden können. Der Abschnitt des Schalldämpfers kann auch mit einem optionalen Kompaktfilter ausgestattet werden. Abb. 11. Abschnitt Lärmunterdrückung 1 – abnehmbare schallabsorbierende Trennwände, 2 – Kennzeichnung des Abschnitts Schalldämpfer UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 16: Inspektionsseiten

    1.4. Inspektionsseiten Je nach Einbaulage und Anschluss von Luftkanälen sind die RHP PRO-Lüftungsanlagen mit vier Inspektionsseiten erhält- lich. Die Inspektionsseite wird durch die Position des Zuluftkanals (SUP) bestimmt: L1 Luftkanal für Zuluft, angeschlossen an der linken unteren Seite der Einheit L2 Luftkanal für Zuluft, angeschlossen an der linken oberen Seite der Einheit...

  • Seite 17: Transport Der Einheit

    Gurte nicht lösen oder Rohre beim Anheben nicht aus dem Rahmen gezogen werden. Max. 60° Max. 60° Abb. 13. Anheben einzelner Abschnitte Hebemittel (Rohre, Gurte, Seile, Traversen) sind nicht enthalten. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 18 Vollständig montierte Geräte der Größe RHP PRO 10-70 können nur dann mit dem Kran gehoben werden, wenn keine zusätzlichen Abschnitte angeschlossen sind (z.B.: Heizer, Kühler, Schalldämpfer). Geräte anderer Größen oder Geräte mit an- geschlossenen zusätzlichen Abschnitten können nur angehoben werden, wenn sie an einem verstärkten Montagerahmen befestigt sind (separat zu bestellen).

  • Seite 19: Mechanische Installation

    3. MECHANISCHE INSTALLATION 3.1. Anforderungen für Montageort und Installationsbasis Die RHP PRO Lüftungsanlagen sind für die Belüftung von mittelgroßen oder großen Gewerbe- oder Industrieräumen (z.B. Lager, Büros, Hotels usw.) bestimmt, in denen die normale Lufttemperatur und Luftfeuchtigkeit beibehalten wird. Diese Anlagen sind nicht für den Transport von Feststoffpartikeln in Luftströmungen vorgesehen.
  • Seite 20 Da es schwierig sein kann, große Anlagenteile vor Ort richtig zu verbinden, und sich die Tür der Anlage verziehen kann, ist es notwendig, die Scharniere anzupassen. Lösen Sie die Feststellschraube, um die Tür einige Millimeter anzuheben/ab- zusenken. Abb. 16. Einstellen der Scharniere UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 21: Inspektionsbereich

    Beachten Sie bei der Auswahl des Aufstellungs- oder Montageortes, dass vorbeugende War-tungsarbeiten mindestens zweimal im Jahr oder häufiger durchgeführt werden müssen, daher muss ein sicherer und einfacher Zugang zum Gerät vorgesehen werden. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 22: Verbindung Der Abschnitte

    Luftströme. Wenn einige der Anschlussöffnungen in der Nähe der Lüfter schwer zu erreichen sind, kann die Luft- schließklappe abgenommen oder externe Anziehelemente zum leichteren Anziehen des Abschnitts verwendet werden. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 23: Installation Von Externen Heiz-/Kühlvorrichtungen

    3.4. Installation von externen Heiz-/Kühlvorrichtungen Die RHP PRO-Lüftungsanlagen können je nach Ausstattung mit verschiedenen Heiz- oder Kühlgeräten betrieben wer- den. Heiz-/Kühlgeräte werden normalerweise in separaten Abschnitten installiert, die am Ende der Einheit (im Zuluftstrom) angeschlossen werden. Bei Lüftungsanlagen mit Inspektionsseiten R1 oder L1 werden die Heiz-/Kühlelemente auf einem Einbaurahmen montiert und am unteren Teil der Anlage angeschlossen.
  • Seite 24 Metallteil einen guten Kontakt mit der Oberfläche des Rohrs hat. Der Sensor muss thermisch isoliert werden, um zu verhin- dern, dass die Raumtemperatur die Messung der Wassertemperatur verfälscht. Abb. 21. Installation eines oberflächenmontierten Rücklauf-Wassertemperaturfühlers Je nach Bestellung. Je nach Bestellung. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 25 Zirkulation in einem kleineren Kreislauf zu gewährleisten. PPU muss so nah wie möglich an der Wasserspule installiert werden. Je nach Bestellung. Es wird empfohlen, PPU von Komfovent zu verwenden. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 26: Anschluss Des Kondensatablaufs

    Schließen Sie den Abfluss nicht direkt an die Kanalisation an und tauchen Sie ihn nicht in Wasser ein. Der Ort der Kondensat- sammlung muss zur Reinigung und Desinfektion leicht zugänglich sein. Abb. 25. Anschluss des Kondensatablaufs an die Kanalisation UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 27: Anschluss An Luftkanäle

    Flansche zu verbinden. Abb. 26. Beispiel für die Befestigung und Abdichtung eines Flansch-Kanalanschlusses 1 – Schraube, 2 – C-Profil zur Verbindung von Flanschen, 3 – Klebe-Dichtung UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 28: Außenanlagen

    Teile zur einfachen Installation auch über eine L-20 Flanschverbindung verfügen. 3.7. Außenanlagen RHP PRO-Lüftungsanlagen für den Außenbereich müssen zusätzlich durch ein Schutzdach und Ablufthauben gegen Umwelteinflüsse geschützt werden. Die Anlagen sind auf einem Einbaurahmen zu montieren, der an einem Installationsso- ckel befestigt ist.
  • Seite 29 Abluft zu den Lufteinlässen zurückkehrt. b+80 d+80 b+80 d+80 a+80 a+80 Abb. 29. Installation eines zusätzlich bestellten Schutzdachs Die Anzahl der Teile und Abmessungen können je nach Gerätetyp oder Projektanforderungen unterschiedlich sein. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 30: Elektrische Installation

    , 50 Hz ausgelegt und über den Hauptschalter (QS1 in den Schaltplänen) angeschlossen sind. 5 L 3 3 L 2 1 L 1 Abb. 30. Haupttrennschalter Je nach Bestellung. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 31 1 – Zuleitungskabeldurchführung, 2 – Griff des Haupttrennschalters, 3 – Haupttrennschalter, 4 – Sicherung, 5 – elektronische Heizungssteuertafel Große RHP PRO-Geräte (Größe 60 und größer) haben auch einen separaten Leistungsschalter für den Wärmepumpenteil. Der Durchmesser des Zuleitungskabels hängt von einem maximalen Strom ab, der im technischen Datenblatt der jewei- ligen Anlage angegeben ist.

  • Seite 32: Anschließen Elektrischer Komponenten

    Abb. 33. Hauptplatine des C5-Bedienfeldes 1 – Verbindung zum Bedienpanel, 2 – Verbindung zum Intranet oder Internet, 3 – innere Verbindungen der Komponenten, 4 – Ausgänge für externe Komponenten UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 33 Diese Funktion ist so lange aktiv, wie die Klemmen geschlossen sind. B5 (9–10) – wenn ein Warmwasserregister installiert ist, wird diese Klemme für den Anschluss eines Rücklaufwassertem- peraturfühlers (NTC 10kΩ) verwendet, der vor dem Einfrieren schützt. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 34 Für eine möglichst genaue Temperaturmessung ist der Sensor in einem Kanal nach allen Heiz-/Kühlvorrichtungen min- destens zwei Kanaldurchmesser von der nächstgelegenen Biegung entfernt zu installieren. >2D Abb. 38. Installation eines Zulufttemperaturfühlers Je nach Bestellung. Je nach Bestellung. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 35 Alle Kabel, die an die Hauptplatine der Schalttafel angeschlossen werden sollen, müssen durch Tüllen oben an der Auto- mationsbox gezogen werden. Wenn das DX-Gerät nicht in der Steuerungssoftware vordefiniert wurde, sind diese Ausgänge inaktiv. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 36: Anschluss Bedienpanel

    (+ ) R Abb. 40. Anschlussplan für das Bedienpanel Verwenden Sie keine scharfen Werkzeuge (z.B. Schraubenzieher), um die Kontakte am Bedienpanel zu befestigen. Bitte verwenden Sie einen Bleistift oder einen Kugelschreiber. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 37: Verbindung Von Kabeln Und Drähten Zwischen Abschnitten

    Vibrationen des Geräts lösen oder mit beweglichen Teilen des Geräts (Ventilatoren, Ventile, Rotorrad) in Berührung kommen. Verwenden Sie gegebenenfalls spezielle Ka- belbinder, um die Drähte am Gerätegehäuse zu befestigen. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 38: Anschließen Des Geräts An Ein Internes Computernetzwerk Oder Das Internet

    Im Falle eines Computers wird die Anlage über einen Webbrowser gesteuert, im Falle eines Smartphones – über die Komfovent-App. Verwenden Sie ein Kabel des Typs CAT5, um Ihre Lüftungsanlage mit dem Computernetzwerk zu ver- binden (RJ45-Verbindung; siehe Abb. 33). Die Gesamtkabellänge zwischen dem Gerät und dem Netzwerkrouter darf 100 m nicht überschreiten.
  • Seite 39 Konfiguration der Port-Weiterleitung an die IP-Adresse des Geräts folgen Sie den Anweisungen im Handbuch des Routers. Je nachdem, ob Sie Ihren Computer oder Ihr Smartphone mit der Komfovent-App zur Steuerung Ihrer Lüftungsanlage verwen- den wollen, müssen Sie auch eine entsprechende Portnummer zum Router eingeben. Zur Steuerung über Ihren Computer verwenden Sie den Port 80, zur Steuerung über Ihr Smartphone den Port 502.

  • Seite 40: Filter

    5. FILTER Luftfilter dienen zur Entfernung von Staub, Bakterien und anderen feinen Partikeln aus der Zu- und Abluft. RHP PRO-Lüf- tungsanlagen sind mit Taschenfiltern ausgestattet, da sie eine größere Filterfläche als Kompaktfilter haben und weniger häufige Filterwechsel erfordern. Filter sind hergestellt aus synthetischem Gewebe und können verschiedene Filterklassen haben, d.h.

  • Seite 41: Inbetriebnahme Und Inspektion Der Anlage

    Fernsteuerung Ihrer Lüftungsanlage. Dieses Bedienpanel ist für die Anzeige und Änderung verschiedener Funk- tionen und Einstellungen der Anlage ausgelegt. 16:30 21,9 °C 21,3 °C Temperatur ECONOMY 1 Abb. 47. Bedienpanel UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
  • Seite 42 Pfeilen ein gewünschtes Luftvolumen oder eine gewünschte Temperatur ein. Betriebsarten Zuluftstrom Sollwert Zuluftstrom Fortluftstrom Sollwert Einstellungen zurücksetzen So schalten Sie die Lüftungsanlage aus und kehren zum Startbildschirm zurück: Betriebsarten Betriebsarten Betriebsarten Betriebsmodus ändern? UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 43: Starten Der Anlage Mit Einem Computer

    2000 m³/h 26 °C 2000 m³/h 100% RLT Steuerung Į An/Aus Betriebsart Economy1 Aktive Funktionen Alarm Status Keine Alarme Wenn das Passwort geändert wurde, verwenden Sie das geänderte Passwort. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 44: Betriebsarten

    Funktionen Zuluftstrom Alarme/Status Abluftstrom Sollwert Zeitplan Einstellungen Zuluftstrom Abluftstrom Sollwert Zuluftstrom Abluftstrom Sollwert Zuluftstrom Abluftstrom Sollwert Zuluftstrom Abluftstrom Sollwert Heizen Kühlen Umluft steuerung Befeuchtung LUFTSTROM STEUERUNGSMODUS TEMPERATUR STEUERUNGSMODUS Sichern UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...

  • Seite 45: Kalibrierung Von Sauberen Filtern

    Keine Alarme 6.3. Kalibrierung von sauberen Filtern Die RHP PRO-Steuerungsautomatisierung überwacht kontinuierlich die Filterkontamination. Wir empfehlen, vor der In- betriebnahme der Anlage eine Erstkalibrierung der sauberen Filter durchzuführen. Während der Kalibrierung arbeitet die Anlage einige Minuten lang mit maximaler Geschwindigkeit, misst die Druckdifferenz vor und nach dem Filter und stellt automatisch die Filter-Filtrationsklasse ein.

  • Seite 46: Schnell-Inspektion

    Wärmepumpe auf Undichtigkeiten Prüfen Sie, ob sich keine Feuchtigkeit im Kältemittelsystem befindet Der Kompressor der Wärmepumpe arbeitet ordnungsgemäß, ohne störende Geräusche und Vibrationen. Weitere Bemerkungen: Installateur Unternehmen Telefonnummer Datum Unterschrift UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor RHP PRO_22-01...
