1 – Gewindebuchse, 2 – Distanzstück 35 mm, 3 – Unterlegscheibe, 4 – Schraube M6,
Die Abschnitte werden sowohl an den Innenecken als auch in der Mitte am Querträger festgezogen und trennen ver-
schiedene Luftströme. Zur leichteren Zugänglichkeit der Spannstellen sind spezielle Öffnungen in einem Ventilatorteil (an
einer Wand, an der der Ventilator montiert ist) vorgesehen. Diese Öffnungen sind mit Gummitüllen abzudecken. Wenn eini-
ge der Anschlussöffnungen in der Nähe der Lüfter schwer zu erreichen sind, kann die Luftschließklappe abgenommen oder
externe Anziehelemente zum leichteren Anziehen des Abschnitts verwendet werden.
1 – Winkelstück zur Befestigung des Lüfterteils, 2 – Wand, an der der Lüfter montiert ist,
UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor
RHP Pro2_installation manual_23-03
1 7 2
1 7 3 4

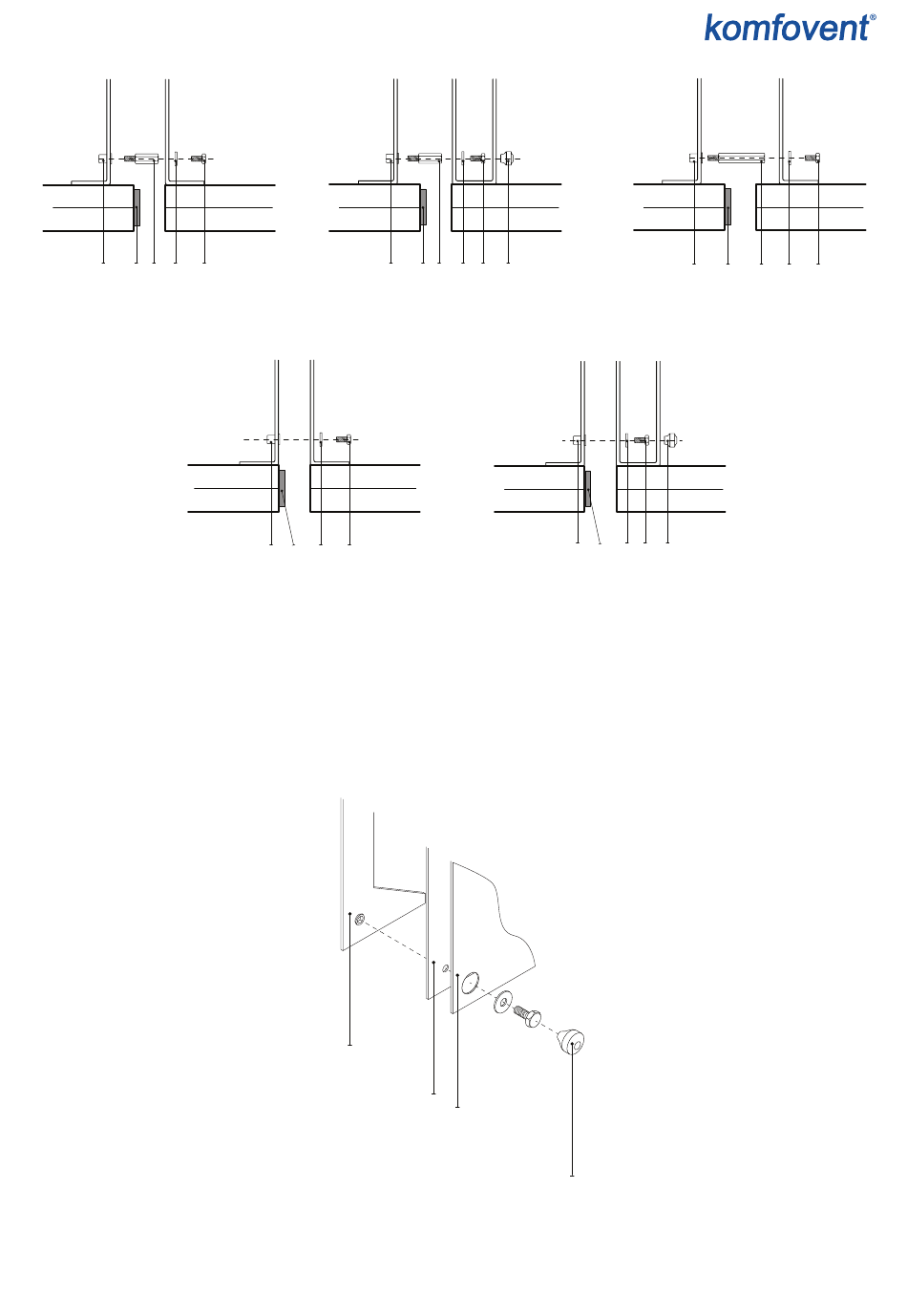

Abb. 23. Arten von internen Abschnittsverbindungen
5 – Abstandhalter 70 mm, 6 – Tülle d29, 7 – Klebe-Dichtung
3
1
Abb. 24. Interne Verbindung in einem Ventilatorabschnitt
3 – Spannwinkel für anderen Abschnitt, 4 – Tülle d29
