Inhaltszusammenfassung für Asus C1275Q Serie

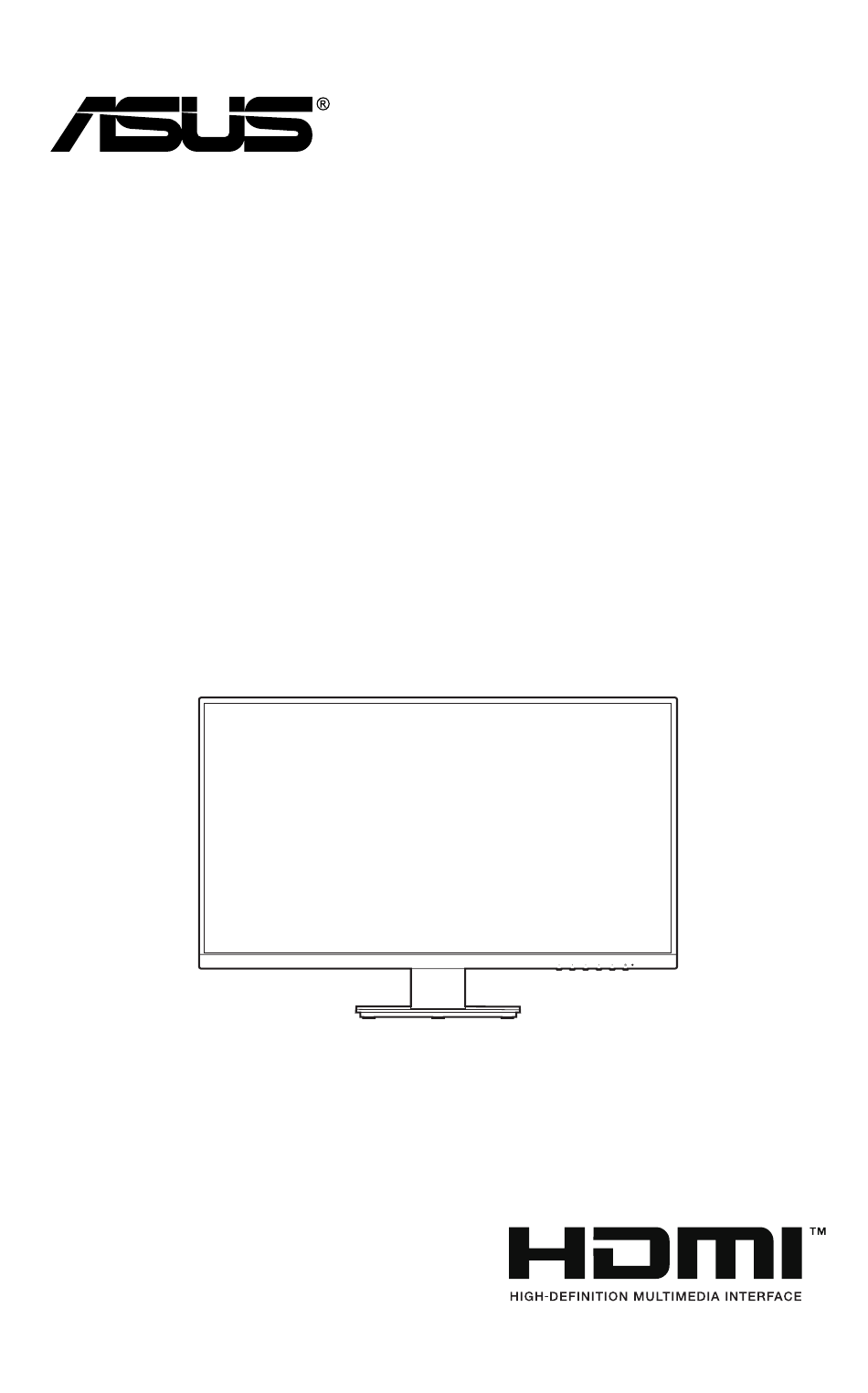

- Seite 1 LCD-Monitor der Serie C1275Q Bedienungsanleitung...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................iii Hinweise ...................... iv Hinweise zu Ihrer Sicherheit ..............vi Pflegen & Reinigen ..................vii Rücknahmeservices ................. viii Produktinformationen für EU-Energieetikett ......... viii TCO zertifiziert .................... ix Kapitel 1: Übersicht über das Produkt Willkommen! ................1-1 Packungsinhalt ................1-1 Einführung zum Monitor .............. -
Seite 4: Hinweise
Energy, das uns allen hilft, durch energieeffiziente Produkte und Verfahren Geld zu sparen und die Umwelt zu schützen. Alle ASUS-Produkte mit ENERGY-STAR-Logo stimmen mit dem ENERGY- STAR-Standard überein und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und Computer sind automatisch darauf eingestellt, nach 10 bzw. - Seite 5 HINWEIS: Energy Star wird unter FreeDOS und Linux-basierten Betriebssystemen nicht unterstützt. Hinweise des Canadian Department of Communications Dieses Digitalgerät überschreitet nicht die Grenzwerte der Klasse B für Funkstörungsemissionen für Digitalgeräte, die in den Radio Interference Regulations des Canadian Department of Communications festgelegt wurden.
-
Seite 6: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 7: Pflegen & Reinigen
• Achten Sie darauf, das Netzkabel an eine Steckdose mit Erdungsanschluss anzuschließen. Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. -
Seite 8: Darstellungssystematik In Dieser Anleitung
Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardwareund Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. -
Seite 9: Tco Zertifiziert
TCO zertifiziert A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories. -
Seite 11: Willkommen
® Vielen Dank für den Kauf eines ASUS LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 12: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht Menu Close Input Select Brightness Blue Light Filter Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Blau Bernstein Standby-Modus Menü-Taste: •... -
Seite 13: Ansicht Von Hinten
HDMI/DP-Kabel angeschlossen ist. DisplayPort-Eingang. Dieser Port dient dem Anschließen eines DisplayPort- kompatiblen Gerätes. HDMI-Port. Dieser Port dient dem Anschließen eines HDMI-kompatiblen Gerätes. VGA-Anschluss. Dieser 15-polige Anschluss ist für eine PC VGA- Verbindung bestimmt. Schlitz für Kensington-Schloss. Kontrolltasten. ASUS LCD-Monitor der Serie C1275Q... - Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen Des Monitorarms/-Fußes
Sichern Sie den Monitorfuß mit Hilfe der mitgelieferten Schraube am Halter. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. Scharnier Schraubengröße: M4 x 12 mm. Schraubengröße: M6 x 16,5 mm. ASUS LCD-Monitor der Serie C1275Q... -
Seite 16: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für VESA-Wandmontage) Der Halter/Fuß des Monitors kann zur VESA-Wandmontage abgenommen werden. So entfernen Sie den Halter/Fuß: Legen Sie den Monitor mit der Vorderseite nach vorne auf einen Tisch. Lösen Sie die Schraube am Sockel (Abbildung 1). Entfernen Sie die Basis (Abbildung 2). Entfernen Sie mit einem Schraubendreher die Schraube(n) am Scharnier (Abbildung 3), entfernen Sie dann das Scharnier. -
Seite 17: Anpassen Des Bildschirms
Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Anpassungswinkel ist +24 bis -6˚. -6°~+24° (Kippen) ASUS LCD-Monitor der Serie C1275Q... -
Seite 18: Anschließen Der Kabel
Signalquelle über die Funktion Eingangswahl im OSD-Menü auswählen. Wenn Sie das Netzkabel oder das/die Verbindungskabel ersetzen müssen, wenden Sie sich bitte an den ASUS Kundendienst. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. - Seite 19 ASUS LCD-Monitor der Serie C1275Q...
- Seite 20 Kapitel 2: Einrichtung...
-
Seite 21: Bildschirmmenü (Osd-Menü)
, um die Einstellungen der ausgewählten Funktion zu ändern. Um das OSD-Menü zu verlassen und zu speichern, drücken Sie wiederholt auf oder , bis das OSD-Menü ausgeblendet wird. Wiederholen Sie die Schritte 1-4, um andere Funktionen anzupassen. ASUS LCD-Monitor der Serie C1275Q... -
Seite 22: Einführung In Die Osd-Funktionen
Diese Funktion bietet 8 Modi zur Auswahl. Jeder Modus hat eine Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. ASUS C1275Q Splendid Standardmodus HDMI 1920 x 1080 @ 75Hz La n d sch af t smo d u s... - Seite 23 Wiederholen Sie diese Übungen regelmäßig. Wenn die Augenbelastung weiter anhält, suchen Sie bitte einen Arzt auf. Augenübungen: (1) Schauen Sie wiederholt nach oben und unten (2) Rollen Sie langsam Ihre Augen (3) Bewegen Sie Ihre Augen diagonal. ASUS LCD-Monitor der Serie C1275Q...
- Seite 24 Diese Funktion ist nicht verfügbar, wenn Rötlich oder Gelblich im Hautton Menü ausgewählt ist. Farbe Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS C1275Q Farbe Standardmodus HDMI 1920 x 1080 @ 75Hz He l l i g ke i t Ko n t ra st Sä...
- Seite 25 • VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Adaptive-Sync/Free-Sync (Nur für DisplayPort und HDMI): Ermöglicht einer Adaptive-Sync/Free-Sync unterstützten* Grafikkarte die dynamische Anpassung der Bildschirmaktualisierungsrate basierend auf typischen Inhaltsbildraten für eine energiesparende, praktisch ruckelfreie...
-
Seite 26: Eingangswahl
• Auto-Einstellung: Passt Position, Takt und Phase des Bildes automatisch optimal an (nur beim VGA-Modus). Klang Über dieses Menü passen Sie die Toneinstellung an. ASUS C1275Q Klang Standardmodus HDMI 1920 x 1080 @ 75Hz Lauts tärk e S tumm schalten Q uel le •... -
Seite 27: Systemeinstellungen
4 Seiten des Bildschirms an und dient als ein einfaches und praktisches Werkzeug zur perfekten Ausrichtung mehrerer Monitore. GamePlus Hauptmenü GamePlus — Fadenkreuz GamePlus Fadenkreuz Timer FPS-Zähler Anzeigeausrichtung (Übungsmodus) GamePlus — Timer GamePlus — Timer — Position Position GamePlus — FPS-Zähler — Position Position ASUS LCD-Monitor der Serie C1275Q... - Seite 28 • QuickFit: Ermöglicht eine Vorschau des Dokuments oder des Foto- Layouts direkt am Bildschirm, ohne dass Testkopien gedruckt werden müssen. Alignment: Dies erleichtert Designern und Benutzern die Organisation von Inhalt und des Layouts auf einer Seite, um ein einheitliches Aussehen und Gefühl zu erhalten. Ausrichtungsmuster 1 Ausrichtungsmuster 2 Alignment Grid 1...
-
Seite 29: Verknüpfung
Verknüpfung 1/Verknüpfung 2: Wählt eine Funktion für die Tasten Verknüpfung 1 und 2. Wenn eine bestimmte Funktion ausgewählt oder aktiviert wird, wird Ihre Schnelltaste möglicherweise nicht unterstützt. Verfügbare Funktionsauswahlen für die Verknüpfung: Blaulichtfilter, Splendid, Helligkeit, Auto-Einstellung, Kontrast, Farbtemp., Lautstärke, GamePlus, Quickfit, Pausenhinweis, Farbverstärkung. ASUS LCD-Monitor der Serie C1275Q... -
Seite 30: Technische Daten
Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße 27-Zoll-Breitbild (16:9, 68,6 cm) Max. Auflösung 1920 x 1080 Pixelabstand 0,3114 mm x 0,3114 mm Helligkeit (i.d.R.) 250 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Kontrastverhältnis (max.) 100.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) 178˚/178˚ CR > 10 Anzeigefarben 16,7 M Ansprechzeit... - Seite 31 WEEE, Windows 10 &11 WHQL, TUV-Flicker free, TUV-Low Blue Light, ISO9241-307, UkrSEPRO, ICES-3, EU Energy Label, TCO, CU *Die technischen Daten können ohne Ankündigung geändert werden. **Messung einer Bildschirmhelligkeit von 200 nits ohne Audio/USB/Kartenleser-Verbindung. ASUS LCD-Monitor der Serie C1275Q 3-11...
-
Seite 32: Äußere Abmessungen
Äußere Abmessungen 3-12 Kapitel 3: Bildschirmmenü (OSD-Menü) -
Seite 33: Fehlerbehebung (Häufig Gestellte Fragen)
• Führen Sie die Fabrikeinst-Funktion im OSD-Menü aus. • Passen Sie die R/G/B-Farbeinstellungen an oder wählen eine passende Farbtemperatur im OSD-Menü. Das Anzeigebild erscheint verschwommen • Stellen Sie die Phase und den Takt im OSD-Menü ein. ASUS LCD-Monitor der Serie C1275Q 3-13... -
Seite 34: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Horizontale Vertikale Frequenz Pixel (MHz) Frequenz Frequenz (Hz) (KHz) 640 x 480 31,47(N) 59,94(N) 25,18 640 x 480 35,00(N) 66,66(N) 30,24 640 x 480 37,87(N) 72,82(N) 31,5 640 x 480 37,5(N) 75,00(N) 31,5 720 x 400 31,47(N) 70,08(P) 28,32 800 x 600... - Seite 35 (MHz) 480p 720 x 480 31,469 720p60 1280 x 720 74,25 576p 720 x 576 31,25 720p50 1280 x 720 37,5 74,25 1080p60 1920 x 1080 67,5 148,5 1080p50 1920 x 1080 56,25 148,5 ASUS LCD-Monitor der Serie C1275Q 3-15...
- Seite 36 3-16 Kapitel 3: Bildschirmmenü (OSD-Menü)
