Inhaltszusammenfassung für Asus VA27A Serie

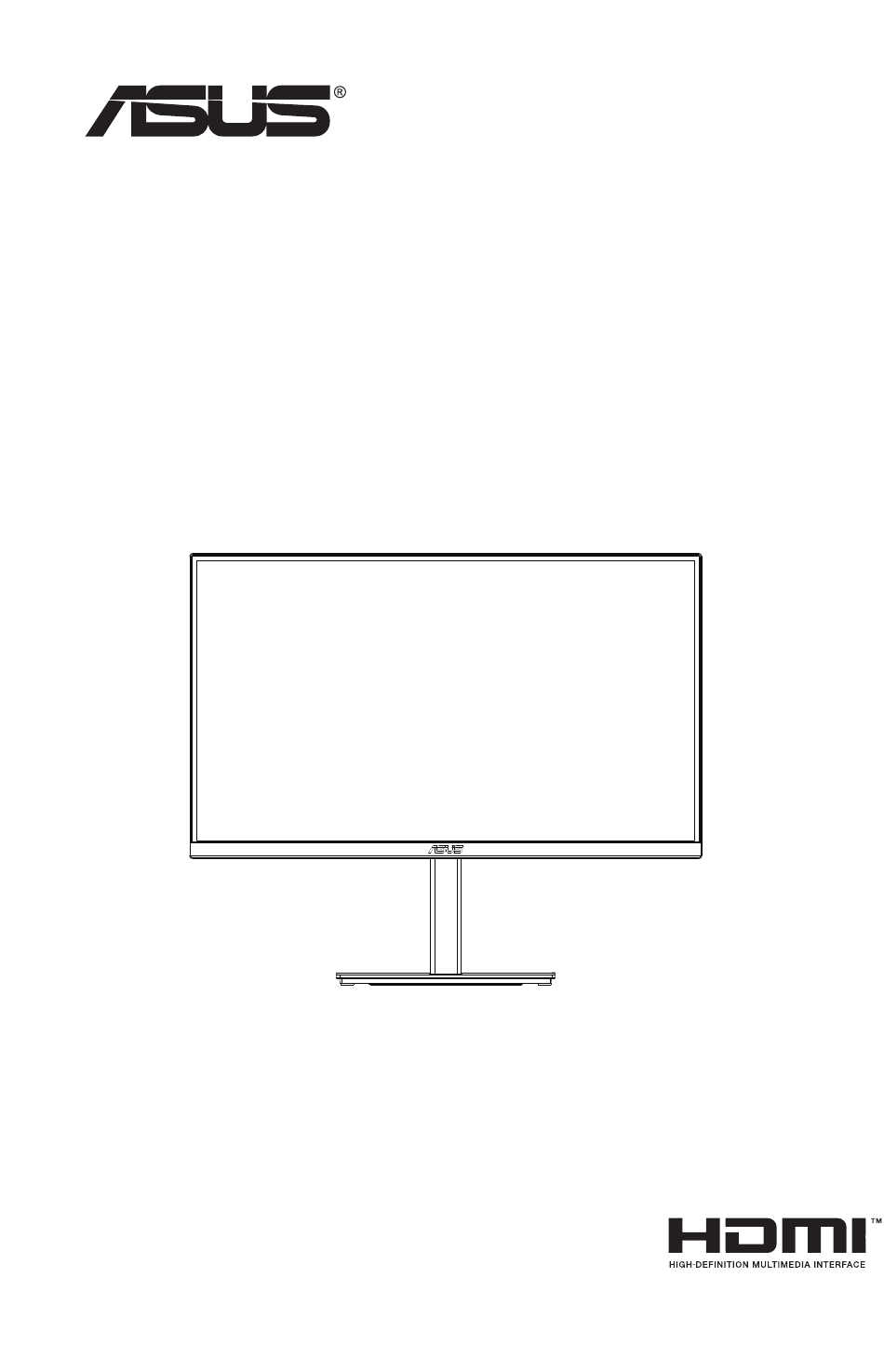

- Seite 1 VA27A-Serie LCD-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,... -
Seite 3: Tco Certified
TCO Certified A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories. -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. - Seite 6 • Bei technischen Problemen mit dem Monitor wenden Sie sich an einen qualifizierten Servicetechniker. • Sorgen Sie für eine Erdung, bevor Sie den Netzstecker an die Steckdose anschließen. Achten Sie beim Trennen der Erdung darauf, zuvor den Netzstecker aus der Steckdose zu ziehen. • Bitte bestätigen Sie, dass das Verteilersystem in der Gebäudeinstallation über einen Trennschalter mit 120/240 V, 20 A (Maximum) verfügt.
-
Seite 7: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. -
Seite 8: So Finden Sie Weitere Informationen
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Optionale Dokumentation Das Gerätepaket enthält u. -
Seite 9: Herzlich Willkommen
® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. -
Seite 10: Monitor Montieren
Monitor montieren So montieren Sie den Monitor: Legen Sie den Bildschirm flach auf ein Tuch auf dem Tisch; bringen Sie dann die Basis am Arm an und fixieren Sie beide Teile sicher mit der Schraube. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. Kapitel 1: Einführung... -
Seite 11: Anschließen Der Kabel
Anschließen der Kabel 1.4.1 Rückseite des LCD-Monitors HDMI Wechselstromeingang USB-Downstream USB-Upstream HDMI-Anschluss DP-Anschluss Audioanschluss Kensington-Schloss ASUS LCD-Monitor VA27A-Serie... -
Seite 12: Installation
Installation Schalten Sie Ihren Computer aus und trennen Sie das Netzkabel Ihres Computers. Verbinden Sie das Signalkabel mit dem HDMI-Eingang (optional) und /oder VGA-Eingang (optional) und/oder DVI-Eingang (optional) des Monitors sowie dem HDMI-Ausgang (optional) und /oder VGA-Ausgang (optional) und/oder DVI-Ausgang der Grafikkarte des Computers. Ziehen Sie dann die Flügelschrauben am Signalkabelanschluss fest an. -
Seite 13: Sechsseitige Abbildung
Beachten Sie bei der Installation der Ersatzteile die oben aufgeführten Installationsanweisungen. • Nutzer können den Ersatz /Erwerb von qualifizierten Ersatzteilen über das lokale Kundendienstnetzwerk abwickeln. • Örtliche Kundenzentren und Servicekontakte finden Sie unter https://www.asus.com/support 1.4.2 Sechsseitige Abbildung UNIT:mm(inch) ASUS LCD-Monitor VA27A-Serie... -
Seite 14: Einführung
Einführung 1.5.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Rückseite des Monitors zum Anpassen der Bildeinstellungen. Hauptmenü Schließen Abschalten Eingangswahl Helligkeit Betriebs-LED: • Die folgende Tabelle enthält die Definition der Farben der Betriebsanzeige. Status Beschreibung Weiß Aktivierung Orange Bereitschaftsmodus Mittlere Taste: • Taste zum Aufrufen des OSD-Menüs. -
Seite 15: Arm/Ständer Abnehmen (Bei Vesa-Wandmontage)
Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 12 kg (Schrauben: M4 x 10 mm). ASUS LCD-Monitor VA27A-Serie... -
Seite 16: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Der Monitor verfügt über einen Neigungswinkel zwischen +35˚ und -5˚. -
Seite 17: Osd-Menü (Bildschirmmenü)
Drücken Sie zur Auswahl des hervorgehobenen Elements im Menü die mittlere Taste. Wählen Sie mit und den gewünschten Parameter. Rufen Sie mit der mittleren Taste den Regler auf und nehmen Sie dann entsprechend den Anzeigen im Menü mit und Änderungen vor. ASUS LCD-Monitor VA27A-Serie... -
Seite 18: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. ASUS VA27A Splendid Standardmodus DisplayPort 2560x1440@75Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Dunkelkammer-Modus Standardmodus: Empfiehlt sich für Dokumentbearbeitung mit... - Seite 19 Splendid Demo Mode, GamePlus und QuickFit. • Farbverstärkung: Der Einstellbereich der Farbverstärkung geht von 0 bis 100. • Diese Funktion ist im sRGBmodus unter Splendid nicht verfügbar. • Diese Funktion ist nicht verfügbar, wenn Rötlich oder Gelblich im Menü Hautton ausgewählt ist. ASUS LCD-Monitor VA27A-Serie...
- Seite 20 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. ASUS VA27A Farbe Standardmodus DisplayPort 2560x1440@75Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton Helligkeit: Möglich sind Werte zwischen 0 und 100. • • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100.
- Seite 21 Technologie. Möglich sind Werte zwischen 0 und 100. Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“ oder „4:3“ ein. • • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. ASCR: Wählen Sie zum De-/Aktivieren des dynamischen •...
-
Seite 22: Eingangswahl
Eingangswahl Wählen Sie als Eingangsquelle das Eingangssignal HDMI, DisplayPort. ASUS VA27A Eingangswahl Standardmodus DisplayPort 2560x1440@75Hz HDMI DisplayPort System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. ASUS VA27A System - Einstellungen Standardmodus DisplayPort 2560x1440@75Hz Splendid Demo Mode Lautstärke GamePlus QuickFit ECO Mode USB-Aufladung OSD-Einstellungen Mehr ASUS VA27A... - Seite 23 QuickFit: Enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck. Alignment Grid 1 Alignment Grid 2 ASUS LCD-Monitor VA27A-Serie...
- Seite 24 Papiergröße: Ermöglicht Benutzern die Ansicht ihrer Dokumente in Originalgröße auf dem Bildschirm. Letter Letter EXIT EXIT Fotogröße: Ermöglicht Fotografen und anderen Benutzern die exakte Ansicht und Bearbeitung ihrer Fotos in Originalgröße auf dem Bildschirm. 8x10 • ECO Mode: Zum Aktivieren des Energiesparmodus. •...
-
Seite 25: Verknüpfung
Durch Auswahl dieser Option können Sie die beiden Verknüpfung- Taste einstellen. Sie können zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Kontrast“, „Eingangswahl“, „Farbtemp.“, „Lautstärke“, „QuickFit“, „GamePlus“, „Pausenhinweis“ und „Farbverstärkung“ wählen und dies als Verknüpfung-Taste festlegen. ASUS VA27A Verknüpfung Standardmodus DisplayPort 2560x1440@75Hz Verknüpfung 1 Blaulichtfilter Verknüpfung 2 Splendid Helligkeit Kontrast Eingangswahl Farbtemp. Lautstärke Mehr ASUS LCD-Monitor VA27A-Serie... -
Seite 26: Technische Daten
Technische Daten Modell VA27AQSB Panelgröße 27 Zoll Breitbild Maximale Auflösung 2560 x 1440 bei 75 Hz Helligkeit (typisch) 350 cd/m Eigenkontrastverhältnis (typisch) 1000:1 Betrachtungswinkel (CR>10) 178° (V) / 178° (H) Anzeigefarben 16,7 Mio. (RGB, 8 Bits) Reaktionszeit 5 ms (Grau zu Grau) Satellitenlautsprecher 2 W x 2 Ton von HDMI... -
Seite 27: Lembeseitigung (Faq)
Das Bild weist Farbfehler auf • Sehen Sie nach, ob Pins im Signalkabel verbogen (Weiß wird nicht als Weiß sind. angezeigt). • Setzen Sie das Gerät mittels OSD-Menü zurück. • Ändern Sie die R/G/B-Einstellungen oder die Farbtemperatur im OSD-Menü. ASUS LCD-Monitor VA27A-Serie 3-11... -
Seite 28: Unterstützte Timings
Unterstützte Timings Unterstützte Primärtaktwerte PC Auflösung Wiederholfrequenz Horizontale Frequenz 640 x 480 60Hz 31,469kHz 640 x 480 72Hz 37,861kHz 640 x 480 75Hz 37,5kHz 640 x 480 67Hz 37,861kHz 720 x 400 70Hz 31,469kHz 720 x 480 60Hz 31,469kHz 720 x 576 50Hz 31,250kHz 800 x 600...
