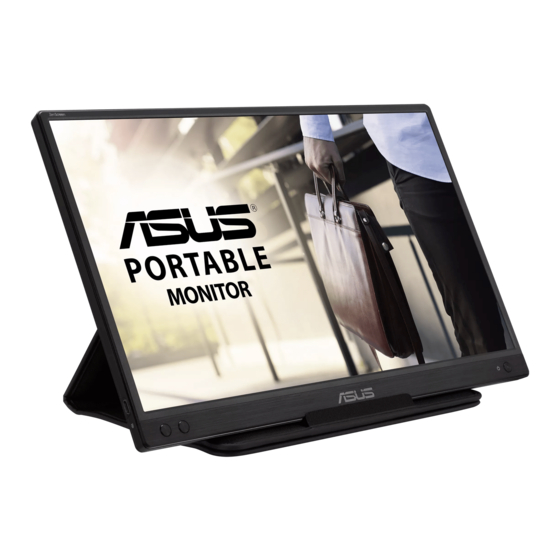

- Seite 1 MB166C Tragbarer USB-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
In dieser Anleitung enthaltene Spezifikationen und weitere Informationen werden lediglich zu Informationszwecken zur Verfügung gestellt, können sich jederzeit ohne Vorankündigung ändern und dürfen nicht als Verpflichtung seitens ASUS ausgelegt werden. ASUS übernimmt keinerlei Haftung für jegliche Fehler oder Ungenauigkeiten dieser Anleitung einschließlich sämtlicher Angaben zu darin erwähnten Produkten und Softwareprodukten. -
Seite 3: Hinweise
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 4: Konformitätserklärung
Konformitätserklärung Dieses Gerät stimmt mit den Anforderungen der Richtlinie des Rates zur Annäherung der Rechtsvorschriften der Mitgliedstaaten in Bezug auf EMV-Richtlinie (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU), ErP-Richtlinie (2009/125/EC) und RoHS-Richtlinie (2011/65/EU) überein. Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT-Geräte übereinstimmend befunden. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie die mitgelieferte Dokumentation aufmerksam durch, bevor Sie diesen tragbaren USB-Monitor einrichten. • Setzen Sie diesen tragbaren USB-Monitor zur Vermeidung von Brand- und Stromschlaggefahr niemals Regen oder Feuchtigkeit aus. • Versuchen Sie nicht, das Gehäuses dieses tragbaren USB-Monitors zu öffnen. - Seite 6 Das Produkt könnte herunterfallen und dabei schwere Verletzungen oder sogar den Tod verursachen. Viele Verletzungen, insbesondere bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden, wie: Verwenden Sie IMMER vom Hersteller des Produktsets empfohlene Schränke, Ständer oder Installationsmethoden. Verwenden Sie IMMER Möbel, die das Gewicht des Produktes zuverlässig tragen können.
-
Seite 7: Pflege Und Reinigung
Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte... -
Seite 8: Rücknahmeservices
Rücknahmeservices ASUS' Recycling- und Rücknahmeprogramme entspringen unserem Streben nach höchsten Standards zum Schutz unserer Umwelt. Wir glauben, dass wir unsere Produkte, Batterien/Akkumulatoren und andere Komponenten sowie Verpackungsmaterialien durch die Bereitstellung von Lösungen für unsere Kunden verantwortungsbewusst recyceln können. Detaillierte Recyclinginformationen zu unterschiedlichen Regionen finden Sie unter http://csr.asus.com/english/Takeback.htm. -
Seite 9: Herzlich Willkommen
Herzlich willkommen! ® Vielen Dank, dass Sie diesen tragbaren USB-Monitor von ASUS gekauft haben! ASUS' neuester tragbarer USB-Monitor bietet großartige Mobilität und Einfachheit in Ihrem täglichen Leben, sorgt für ein besseres Nutzungserlebnis und mehr Stil. Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten:... -
Seite 10: Einführung
Einführung 1.3.1 Vorderansicht Menü Helligkeit Ein-/Austaste/Betrieb-LED • Taste zum Ein- und Ausschalten des Geräts. • Die Farbe der LED hat folgende Bedeutung: Status Beschreibung Blau Gelb Standby-Modus Kein Leuchten Menütaste • Taste zum Aufrufen des OSD-Menüs. Helligkeit • Passen Sie die Leistung der Helligkeit an. USB-Type-C-Port Kapitel 1: Einführung... -
Seite 11: Quickfit-Funktion
Drehung aktiviert ist. Alignment Grid1 • Die automatische Drehung funktioniert nur unter Windows-Betriebssystemen mit installierter DisplayWidget-Software. Alignment Grid2 Fotogröße: Ermöglicht Fotografen und anderen Benutzern die exakte Ansicht und Bearbeitung ihrer Fotos in Originalgröße auf dem Bildschirm. Moniteur USB Type-C ASUS MB166C... -
Seite 12: Monitorstandpositionen
Monitorstandpositionen Mit der Schutzhülle können Sie den Monitor in verschiedenen Positionen aufstellen. Moniteur USB Type-C ASUS MB166C... -
Seite 13: Usb-Monitor Mit System Verbinden
USB-Monitor mit System verbinden Bitte stellen Sie sicher, dass das verbundene Hostsystem USB Type-C „DisplayPort™ Alt Mode“ unterstützt und das USB-Type-C-Kabel richtig zwischen USB-Monitor und Hostsystem angeschlossen ist. Kapitel 2: Aufbau und Konfiguration... -
Seite 14: Osd-Menü (Bildschirmmenü)
Rufen Sie mit der -Taste den Regler auf und nehmen Sie dann entsprechend den Anzeigen im Menü mit Änderungen vor. Wählen Sie zum Zurückkehren zum vorherigen Menü bzw. zum Zustimmen und Zurückkehren zum vorherigen Menü Moniteur USB Type-C ASUS MB166C... -
Seite 15: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. ASUS MB166C Splendid sRGBmodus Type C 1920x1080@60Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Dunkelkammer-Modus • Standardmodus: Empfiehlt sich für Dokumentbearbeitung mit SPLENDID™ Video Intelligence Technology. - Seite 16 (2) Langsam mit den Augen rollen (3) Augen diagonal bewegen. • Intensives blaues Licht kann zu Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter zur Reduzierung von 70 % (max.) des schädlichen blauen Lichts zur Vermeidung von CVS (Computer Vision Syndrome). Moniteur USB Type-C ASUS MB166C...
- Seite 17 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. ASUS MB166C Farbe sRGBmodus Type C 1920x1080@60Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. •...
- Seite 18 Technologie. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“, „4:3“ ein. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. • ASCR: Wählen Sie EIN bzw. AUS zum Aktivieren bzw. Deaktivieren des dynamischen Kontrastverhältnisses.
-
Seite 19: Systemeinstellungen
System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. ASUS MB166C System-Einstellungen sRGBmodus Type C 1920x1080@60Hz Splendid Demo Mode Auto-Drehung GamePlus QuickFit ECO Mode OSD-Einstellungen Sprache Mehr ASUS MB166C System-Einstellungen sRGBmodus Type C 1920x1080@60Hz Tastensperre Information Betriebsanzeige Ein-/Austaste-Sperre Fabrikseinst • Splendid Demo Mode: Hiermit wird die Funktion „Splendid“ im Demomodus ausgeführt. - Seite 20 Anzeigeausrichtung anzeigen. • Bestätigen Sie mit die gewählte Funktion. Wählen Sie zum Abbrechen des Vorgangs und zum Verlassen . • Die aktuellste Version der DisplayWidget-Software finden Sie über die Produktseite von www.asus.com herunterladen und installieren. Moniteur USB Type-C ASUS MB166C...
- Seite 21 GamePlus-Hauptmenü GamePlus Fadenkreuz Timer Anzeigeausrichtung (Practive Mode) GamePlus - Fadenkreuz GamePlus-Timer Position • QuickFit: Zu Einzelheiten siehe Seite 1 bis 3. • ECO Mode: Zum Aktivieren des Stromsparmodus. • OSD-Einstellungen: Zum Anpassen von OSD-Abschaltzeit, DDC/CI und Transparenz der Bildschirmanzeige. Kapitel 3: Allgemeines...
- Seite 22 Menütaste länger als fünf Sekunden gedrückt halten, wird die Tastensperre deaktiviert. • Information:Für Anzeige der Monitordaten. • Betriebsanzeige: Ein-/Ausschalten der Betriebs-LED. • Ein-/Austaste-Sperre: Zum Deaktivieren / Aktivieren der Ein-/Austaste. • Fabrikseinst: Mit „Ja“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. Moniteur USB Type-C ASUS MB166C...
-
Seite 23: Verknüpfung
Verknüpfung Durch Auswahl dieser Option können Sie die Verknüpfung-Taste einstellen. ASUS MB166C Verknüpfung sRGBmodus Type C 1920x1080@60Hz Blaulichtfilter Splendid Helligkeit Kontrast Auto-Drehung Farbtemp. QuickFit GamePlus • Verknüpfung: Sie können bei der Belegung der Schnelltaste zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Kontrast“, „Auto-Drehung“, „Farbtemp.“, „QuickFit“ und „GamePlus“ wählen. -
Seite 24: Technische Daten
RCM, VCCI, J-Moss, UkrSEPRO, RoHS, WEEE, Richtlinienübereinstimmung Windows 7 und 8.1 und 10 WHQL, Blaulichtfilter, Flimmerfrei, Energy Star 8.0 4,75-5,25 V oder 8,55-9,45 V oder Nennspannung 11,4-12,6 V , 2,0 A * Änderungen vorbehalten. Moniteur USB Type-C ASUS MB166C 3-11... -
Seite 25: Problembeseitigung (Faq)
Problembeseitigung (FAQ) Problem Lösungsvorschläge Betriebsanzeige leuchtet • Drücken Sie , um festzustellen, ob der nicht. Monitor eingeschaltet ist. • Überprüfen Sie, ob das USB-Type-C- Kabel richtig an Monitor und Computer angeschlossen ist. Die Strom-LED leuchtet • Überprüfen Sie, ob PC und Monitor bernsteinfarben, doch auf eingeschaltet sind. - Seite 26 *1: Weiße Hintergrundfarbe verbraucht mehr Energie. Daher sollten Sie die weiße Hintergrundfarbe zum Testen des Leistungslimits vom USB- Type-C-Eingangsgerät nutzen. *2: Falls MB166C bei Einstellung auf den Wert 100 nicht neu startet, bedeutet das, dass das USB-Type-C-Eingangsgerät mit genügend Strom versorgt wird.
-
Seite 27: Unterstützte Timings
Unterstützte Timings Unterstützte Primärtaktwerte PC Auflösung Wiederholfrequenz Horizontalfrequenz 640x480 60Hz 31,469kHz 800x600 60Hz 37,879kHz 1024x768 60Hz 48,363kHz 1280x960 60Hz 60kHz 1280x1024 60Hz 63,981kHz 1440x900 60Hz 55,935kHz 1680x1050 60Hz 65,29kHz 1920x1080 60Hz 67,5kHz IBM-Modi, werksseitig eingestellte Taktwerte Auflösung Wiederholfrequenz Horizontalfrequenz 640x350 70Hz 31,469kHz 720x400...
