Inhaltszusammenfassung für Asus Serie VX248N

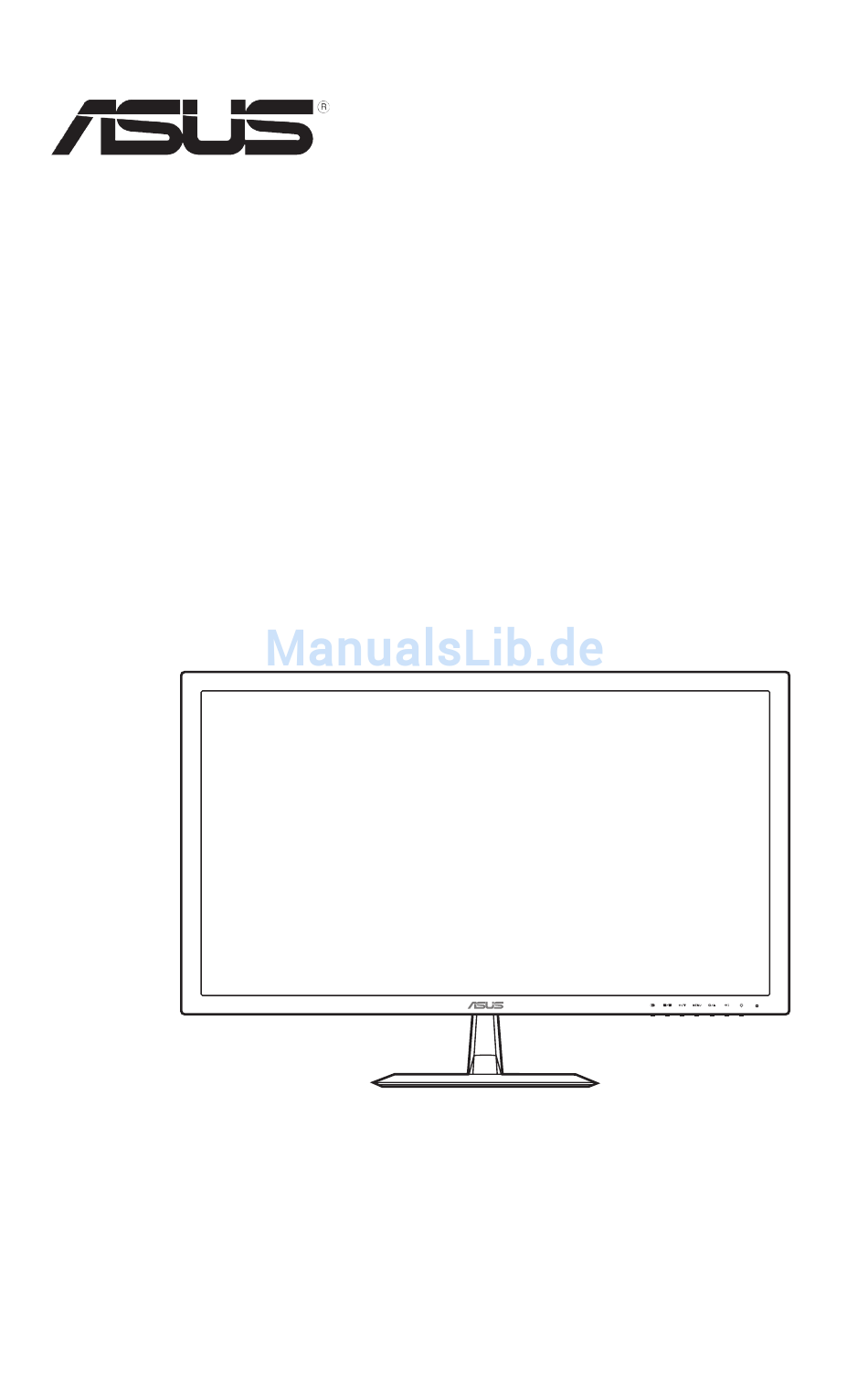

- Seite 1 LCD-Monitor der Serie VX248 Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Takeback Services .................vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht ............1-2 1.3.2 Ansicht von hinten ..........1-4 1.3.3 QuickFit-Funktion ...........1-5 1.3.4 GamePlus Funktion ..........1-7 Kapitel 2: Einrichtung... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. Pflegen & Reinigen •... -
Seite 7: Darstellungssystematik In Dieser Anleitung
Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht VX248N VX248H -QuickFit-Taste: • Aktiviert die für Ausrichtung vorgesehene QuickFit-Funktion. • Die QuickFit-Funktion besteht aus 7 Seiten mit allgemeinen Gittermmustern und Papier sowie Fotogrößen. -Taste: • Nutzen Sie diese Schnelltaste für den Wechsel zwischen sechs voreingestellten Modi (Landschaft, Standard, Theater, Spiel, Nacht und sRGBmodus) mit SPLENDID™... - Seite 11 Sie ein VGA, HDMI oder DVI-Kabel mit dem Monitor verbunden haben. Stromschalter/Betriebsanzeige: • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Orange Standby-Modus Asus-LCD-Monitor der Serie VX248...
-
Seite 12: Ansicht Von Hinten
1.3.2 Ansicht von hinten VX248N VX248H Netzstromeingang. Hier schließen Sie das Netzkabel an. HDMI-Anschluss. Dieser Anschluss dient der Verbindung mit einem HDMI-kompatiblen Gerät. DVI-Anschluss. Der 24-polige Anschluss ist für die PC (Personal- Computer) DVI-D Digitalsignalverbindung vorgesehen. VGA-Anschluss. Dieser 15-polige Anschluss ist für die PC VGA- Verbindung vorgesehen. -
Seite 13: Quickfit-Funktion
Inhalt und des Layouts auf einer Seite, um ein einheitliches Aussehen und Gefühl zu erhalten. Ausrichtung Gitter Papiergröße QuickFit verfügt über zahlreiche, häufig verwendete Papiergrößen, mit denen Benutzer ihre Dokumente in realer Größe auf dem Bildschirm anzeigen können. Letter Asus-LCD-Monitor der Serie VX248... - Seite 14 Fotogröße Die unterschiedlichen, mit der QuickFit-Funktion angezeigten, realen Fotogrößen bieten Fotografen und anderen Benutzern eine genaue Anzeige und Bearbeitung ihrer Fotos in realer Größe auf dem Bildschirm. Foto 4x6, 3x5, 2x2 Foto 8x10, 5x7 Wenn QuickFit aktiviert ist, drücken Sie auf die Steuerungstasten an der Vorderseite, um Einstellungen vorzunehmen.
-
Seite 15: Gameplus Funktion
Auswahl zwischen Zielpunkt und Timer Funktion. Drücken Sie auf MENU, um die gewählte Funktion zu bestätigen und , um zurückzugehen, auszuschalten und zu verlassen. GamePlus Hauptmenü GamePlus — Zielpunkt GamePlus — Timer GamePlus — Timer — Position Asus-LCD-Monitor der Serie VX248... - Seite 16 Kapitel 1: Übersicht über das Produkt...
-
Seite 17: Anbringen Des Monitorarms/-Fußes
Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. Asus-LCD-Monitor der Serie VX248... -
Seite 18: Anschließen Der Kabel
• Der empfohlene Einstellungswinkel beträgt +20˚ bis -5˚. -5° bis +20° -5 。 to +20 。 Es ist normal, dass der Monitor während des Anpassens des Blickwinkels leicht wackelt. Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: VX248N VX248H Earphone jack HDMI Audio-in •... -
Seite 19: Einschalten Des Monitors
Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion "Eingangswahl" im OSD-Menü auswählen. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht Weiß, wenn der Monitor eingeschaltet ist. Asus-LCD-Monitor der Serie VX248... - Seite 20 Kapitel 2: Einrichtung...
-
Seite 21: Bildschirmmenü (Osd-Menü)
Beste Option für Spiele mit der SPLENDID™ Video Enhancement1 • Nachtmodus: Beste Option für Spiele oder Filme mit dunklen Szenen mit der SPLENDID™ Video Enhancement1 • sRGB: Ideal zum Betrachten von Fotos und Grafiken vom PCs1 Asus-LCD-Monitor der Serie VX248... -
Seite 22: Kapitel 3: Allgemeine Hinweise
• Im Standardmodus können Sie die Funktionen „ASCR“, „Sättigung“, „Schärfe“ und „Hautton“ nicht anpassen. • Im sRGBmodus können die Funktionen Sättigung, Farbtemp., Hautton, Schärfe, Helligkeit, Kontrast und ASCR nicht vom Benutzer konfiguriert werden. Farbe Sie können über dieses Menü Helligkeit, Kontrast, Sättigung, Farbtemp. -
Seite 23: Eingangswahl
• ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Position (Nur für VGA-Eingang verfügbar): Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes einstellen. Der Wert kann auf 0 bis 100 gestellt werden. - Seite 24 System-Einstellungen Ermöglicht Ihnen die Anpassung des Systems. • Splendid Demo Mode: Unterteilt der Bildschirm zum Vergleich der Splendid-Modi in zwei Teile. • Lautstärke: Der Wert kann auf 0 bis 100 gestellt werden. • GamePlus: Lesen Sie 1.3.4 GamePlus Funktion, um weitere Informationen zu erhalten.
-
Seite 25: Technische Daten (Vx248H)
21 Sprachen (Englisch, Französisch, Deutsch, Menünzeige Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) Zubehör VGA-Kabel, HDMI-DVI-Kabel, HDMI-Kabel (Optional), Audiokabel, Netzkabel, Netzteil, Schnellstartanleitung, Garantiekarte Asus-LCD-Monitor der Serie VX248... - Seite 26 Zulassungen Energy Star , China Energy Level 1, UL/cUL, CB, ® CE, ErP, FCC(Class B), CCC, BSMI, CU, C-Tick, VCCI, UkrSEPRO, TCO6.0, PSE, J-MOSS, RoHS, WEEE, Windows 7 & 8 WHQL *Basiert auf Energy Star 6.0 Norm. **Die technischen Daten können ohne Ankündigung geändert werden. Kapitel 3: Allgemeine Hinweise...
-
Seite 27: Technische Daten (Vx248N)
, China Energy Level 1, UL/cUL, CB, ® CE, ErP, FCC(Class B), CCC, BSMI, CU, C-Tick, VCCI, UkrSEPRO, TCO6.0, PSE, J-MOSS, RoHS, WEEE, Windows 7 & 8 WHQL *Basiert auf Energy Star 6.0 Norm. **Die technischen Daten können ohne Ankündigung geändert werden. Asus-LCD-Monitor der Serie VX248... -
Seite 28: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED • Drücken Sie die Taste , um den Monitor einzuschalten leuchtet nicht • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. Die Betriebs-LED • Prüfen Sie, ob der Monitor sowie der Computer im leuchtet orange, normalen Betriebszustand ist. -
Seite 29: Unterstützte Anzeigemodi
* Nicht in der Tabelle aufgelistete Modi werden möglicherweise nicht unterstützt. Wir empfehlen Ihnen einen in der obigen Tabelle aufgelisteten Modus für eine optimale Anzeige auszuwählen. * Der Monitor unterstützt Full-HD-Videoinhalte (480p, 576p, 720p, 1080i/p) von Spielekonsolen, DVD-Players und anderen Videogeräten via HDMI. Asus-LCD-Monitor der Serie VX248... - Seite 30 3-10 Kapitel 3: Allgemeine Hinweise...
