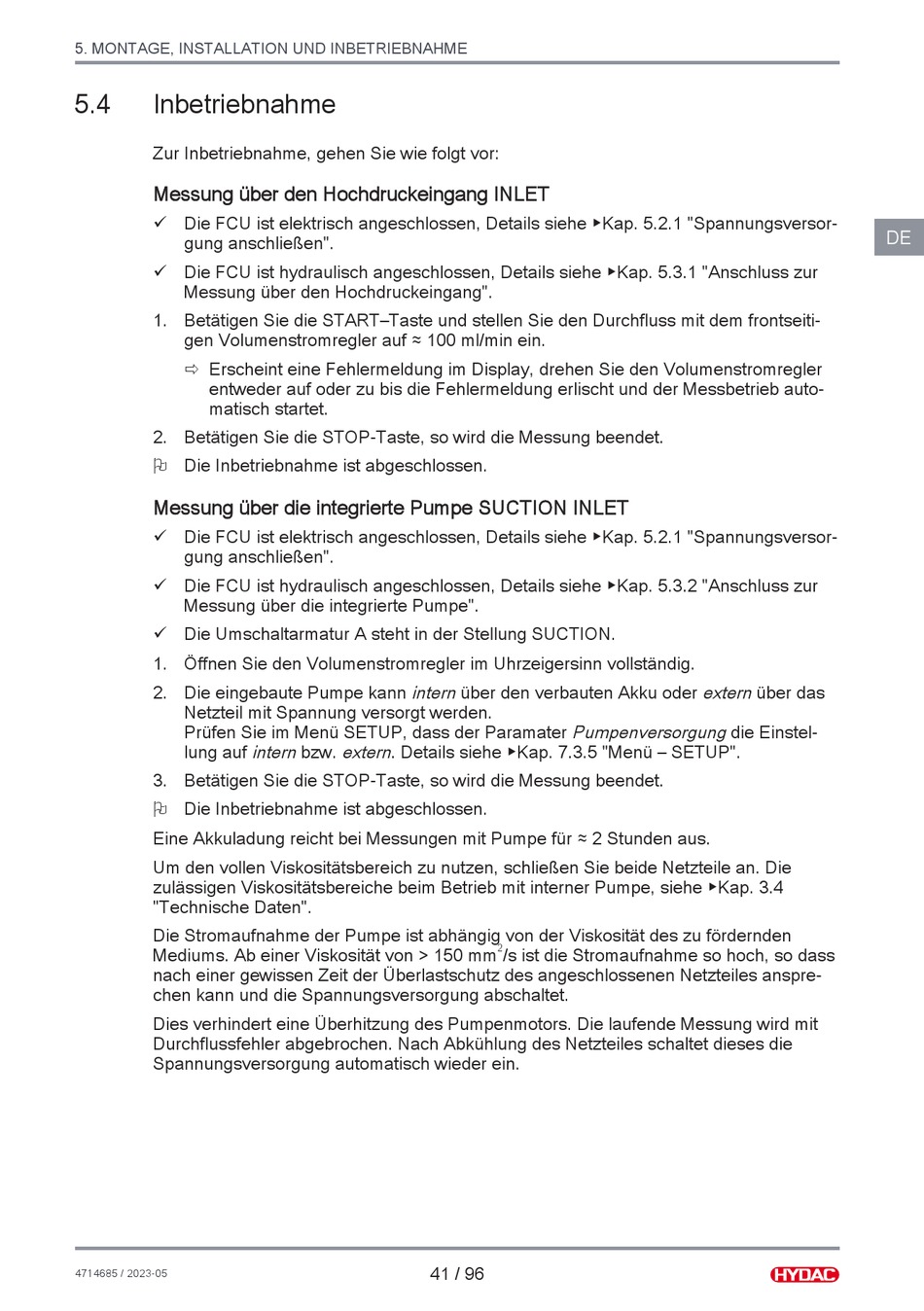

5. MONTAGE, INSTALLATION UND INBETRIEBNAHME
5.4
Inbetriebnahme
2198124427
Zur Inbetriebnahme, gehen Sie wie folgt vor:
Messung über den Hochdruckeingang INLET
ü Die FCU ist elektrisch angeschlossen, Details siehe ▶Kap. 5.2.1 "Spannungsversor-
gung anschließen".
ü Die FCU ist hydraulisch angeschlossen, Details siehe ▶Kap. 5.3.1 "Anschluss zur
Messung über den Hochdruckeingang".
1. Betätigen Sie die START–Taste und stellen Sie den Durchfluss mit dem frontseiti-
gen Volumenstromregler auf ≈ 100 ml/min ein.
ð Erscheint eine Fehlermeldung im Display, drehen Sie den Volumenstromregler
entweder auf oder zu bis die Fehlermeldung erlischt und der Messbetrieb auto-
matisch startet.
2. Betätigen Sie die STOP-Taste, so wird die Messung beendet.
O Die Inbetriebnahme ist abgeschlossen.
Messung über die integrierte Pumpe SUCTION INLET
ü Die FCU ist elektrisch angeschlossen, Details siehe ▶Kap. 5.2.1 "Spannungsversor-
gung anschließen".
ü Die FCU ist hydraulisch angeschlossen, Details siehe ▶Kap. 5.3.2 "Anschluss zur
Messung über die integrierte Pumpe".
ü Die Umschaltarmatur A steht in der Stellung SUCTION.
1. Öffnen Sie den Volumenstromregler im Uhrzeigersinn vollständig.
2. Die eingebaute Pumpe kann intern über den verbauten Akku oder extern über das
Netzteil mit Spannung versorgt werden.
Prüfen Sie im Menü SETUP, dass der Paramater Pumpenversorgung die Einstel-
lung auf intern bzw. extern . Details siehe ▶Kap. 7.3.5 "Menü – SETUP".
3. Betätigen Sie die STOP-Taste, so wird die Messung beendet.
O Die Inbetriebnahme ist abgeschlossen.
Eine Akkuladung reicht bei Messungen mit Pumpe für ≈ 2 Stunden aus.
Um den vollen Viskositätsbereich zu nutzen, schließen Sie beide Netzteile an. Die
zulässigen Viskositätsbereiche beim Betrieb mit interner Pumpe, siehe ▶Kap. 3.4
"Technische Daten".
Die Stromaufnahme der Pumpe ist abhängig von der Viskosität des zu fördernden
Mediums. Ab einer Viskosität von > 150 mm
nach einer gewissen Zeit der Überlastschutz des angeschlossenen Netzteiles anspre-
chen kann und die Spannungsversorgung abschaltet.
Dies verhindert eine Überhitzung des Pumpenmotors. Die laufende Messung wird mit
Durchflussfehler abgebrochen. Nach Abkühlung des Netzteiles schaltet dieses die
Spannungsversorgung automatisch wieder ein.
4714685 / 2023-05
2
/s ist die Stromaufnahme so hoch, so dass
41 / 96
