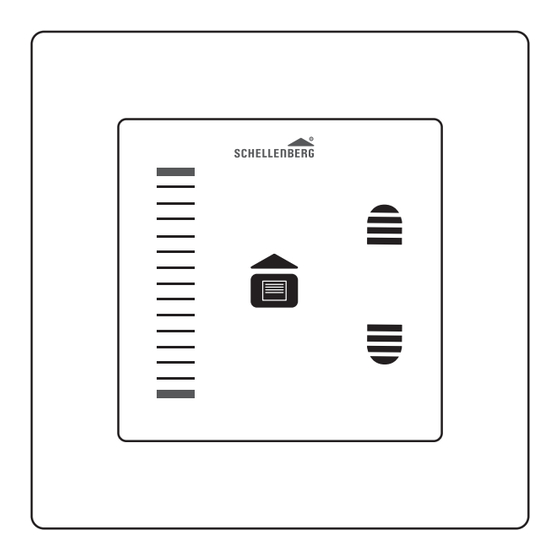

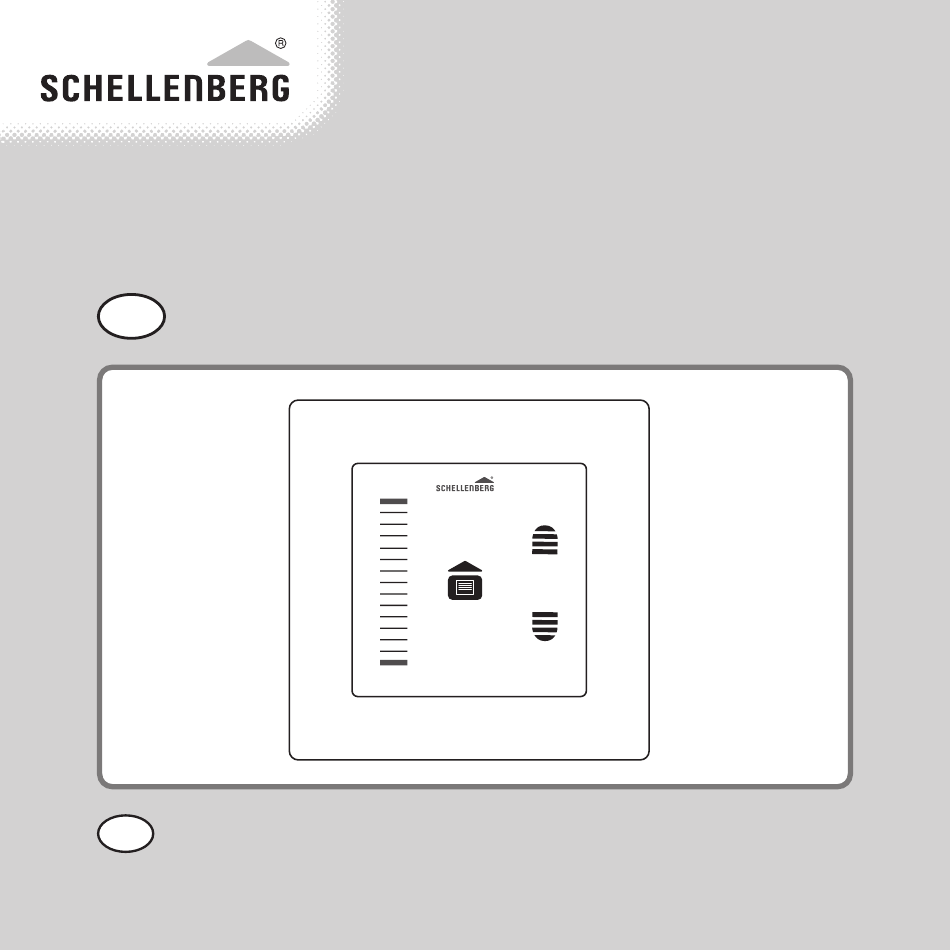

- Seite 1 TOUCHSCHALTER zum Steuern von Raffstores und Rollläden 17140...
-
Seite 2: Inhaltsverzeichnis
Montage ������������������������������������������������������������������������������������������������������������������������������ Wunschposition einstellen ������������������������������������������������������������������������������������������� Zeitsteuerung einstellen ������������������������������������������������������������������������������������������������ Urheberrechtlich geschützt, 2023, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfäl- tigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�... -
Seite 3: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetrieb nahme diese An- leitung vollständig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen�... - Seite 4 Das Produkt und die Verpackung sind kein Spielzeug� Halten Sie Kinder davon fern� Es besteht Verletzungs- und Erstickungsgefahr� Während des Einstellvorgangs sind dritte Personen von Raffstoreanlagen und Rollladenanlagen fernzuhalten� Das Produkt darf nicht geöffnet oder verändert werden� Das Produkt ist wartungsfrei und bedarf keiner gesonderten Pflege� Überprüfen Sie das Produkt vor der Montage auf etwaige Schäden und die Vollständigkeit des Zubehörs�...
-
Seite 5: Eu-Konformitätserklärung
BESTIMMUNGSGEMÄSSE VERWENDUNG Das Produkt ist ausschließlich für den Betrieb von einem Raffstoremotor oder einem Rollladenmotor der Alfred Schellenberg GmbH ausgelegt� Bei Betrieb von mehreren Motoren mit einem Touchschalter, ist die Ver- wendung von einem Trennrelais notwendig (Art�-Nr� 24200 oder 24201)�... -
Seite 6: Technische Daten
TECHNISCHE DATEN 230 V AC / 50 Hz +/- 10 % Netzspannung Schaltspannung 230 V AC / 50 Hz Schaltvermögen 3 A induktive Last , cos phi 0,6 max. 400 Watt Motorleistung Standby-Verbrauch 1,2 Watt minimale Last 60 VA (Watt) Schutzart IP 20, nur in trockenen Wohnräumen verwenden... -
Seite 8: Abmessungen
ABMESSUNGEN 25 mm 50 mm 80 mm... -
Seite 9: Anschlussplan
ANSCHLUSSPLAN Raffstoreantrieb L N N Netz 230 V AC / 50 Hz Hinweis unbedingt befolgen! Das Produkt muss vor dem ersten Einschalten und Betätigen richtig und fest in der Schalterdose verbaut sein� Nach dem unter Netzspannung setzen, bitte 1 Minute warten, bevor die Touchfläche berührt wird� Grund: Die Touchfläche muss sich vor dem ersten Betätigen einlernen�... -
Seite 10: Tastenerklärung
TASTENERKLÄRUNG Touch LED rot, slider verdeckt Touchfläche Touchfläche Wunschposition Touchfläche Touch LED rot, slider verdeckt Touchfläche Touchfläche AUF kurz berühren und der Raffstore oder Rollladen fährt in die obere Endlage� Durch kurze Berührung der Touchfläche AB oder Touchfläche Wunschposition kann die Auffahrt gestoppt werden�... - Seite 11 Touchfläche Touchfläche AB kurz berühren und der Raffstore oder Rollladen fährt in die untere Endlage� Durch kurze Berührung der Touchfläche AUF oder Touchfläche Wunschposition kann die Abfahrt gestoppt werden� Touchslider Das Hochziehen des Fingers von unten nach oben auf dem Touchslider bewirkt eine kurze Verstellung der Wendewinkel der Raffstorelamellen�...
-
Seite 12: Montage
MONTAGE Ø 60 mm Vor dem Arbeiten an elektrischen Anlagen die Netzspannung freischalten und die Spannungsfreiheit mit einem geeigneten Prüfmittel kontrollieren�... -
Seite 16: Wunschposition Einstellen
WUNSCHPOSITION EINSTELLEN LEDs blinken schnell und der Raffstore / 5 sek Rollladen fährt in die obere Endlage�... - Seite 17 LED blinkt langsam� Wunschposition anfahren� Bestätigen� Die untere Endlage der Wunschposition ist gesetzt�...
- Seite 18 Tippbetrieb Mit Touchfläche AUF den Wendewinkel der Raffstorelamellen einstellen� Bei Rollläden ist eine Korrektur der Wunschposition nach oben möglich�...
- Seite 19 Bestätigen� Der Wendewinkel der Raffstore- lamellen ist gesetzt� Bei Rollläden: Die Korrektur der Wunschposition nach oben ist gesetzt� Die Wunschposition wird immer von der oberen Endlage aus angefahren� Obere Endlage = Referenzposition...
-
Seite 20: Zeitsteuerung Einstellen
ZEITSTEUERUNG EINSTELLEN AUTOMATISCHE AUFFAHRT EINSTELLEN 1x/24 h 5 sek Zur gewünschten Uhrzeit die Touchfläche AUF für 5 Sekunden berühren. Der Rollladen oder Raffstore fährt nach oben� LED leuchtet kurz auf� Die Auffahrtszeit ist eingestellt�... -
Seite 21: Automatische Abfahrt Einstellen
AUTOMATISCHE ABFAHRT EINSTELLEN 1x/24 h 5 sek Zur gewünschten Uhrzeit die Touchfläche AB für 5 Sekunden berühren. Der Rollladen oder Raffstore fährt nach oben� LED leuchtet kurz auf� Die Abfahrtszeit ist eingestellt�... -
Seite 22: Automatische Auffahrt Löschen
AUTOMATISCHE AUFFAHRT LÖSCHEN 5 sek Touchfläche Wunschposition und Touchfläche AUF gleichzeitig für 5 Sekunden berühren. LED leuch- 5 sek tet auf – Zeit gelöscht�... -
Seite 23: Automatische Abfahrt Löschen
AUTOMATISCHE ABFAHRT LÖSCHEN Touchfläche Wunschposition und 5 sek Touchfläche AB gleichzeitig für 5 sek 5 Sekunden berühren. LED leuch- tet auf – Zeit gelöscht�... - Seite 24 Kunden-Service Bei Gewährleistung, Ersatzteil- bedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren kostenlosen Kunden-Service� Alfred Schellenberg GmbH An den Weiden 31 57078 Siegen Service service@schellenberg�de Tel� +49 (0)271 89056 - 444 www�schellenberg�de...
