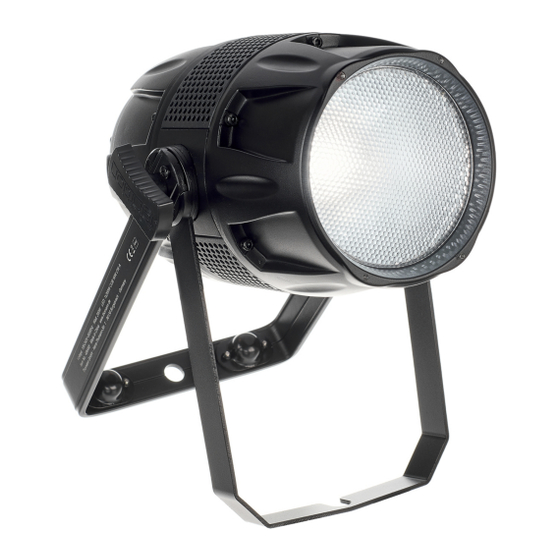

2bright Pint TW200 IP MK II
LED-PAR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann igition 2bright Pint TW200 IP MK II

Inhaltszusammenfassung für thomann igition 2bright Pint TW200 IP MK II

  • Seite 1 2bright Pint TW200 IP MK II LED-PAR...
  • Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 25.04.2023, ID: 556156...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................9 Sicherheitshinweise..........................12 Leistungsmerkmale..........................16 Installation..............................18 Inbetriebnahme............................21 Anschlüsse und Bedienelemente....................22 Bedienung..............................24 7.1 Gerät starten............................24 7.2 Bedienung am Gerät........................24 7.3 Menüübersicht..........................
  • Seite 4 Inhaltsverzeichnis 7.10 Funktionen im 8-Kanal-DMX-Modus..................49 Technische Daten............................ 54 Stecker- und Anschlussbelegungen....................56 Fehlerbehebung............................57 Reinigung..............................59 Umweltschutz............................60 2bright Pint TW200 IP MK II LED-PAR...
  • Seite 5 2bright Pint TW200 IP MK II LED-PAR...

  • Seite 6: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. 2bright Pint TW200 IP MK II LED-PAR...

  • Seite 7: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 8: Texteingaben

    Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . Texteingaben Texteingaben, die man am Gerät vornimmt, sind durch Schreibmaschinenschrift gekenn‐...

  • Seite 9: Symbole Und Signalwörter

    Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...

  • Seite 10: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 11 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. 2bright Pint TW200 IP MK II LED-PAR...

  • Seite 12: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
  • Seite 13 Sicherheitshinweise Sicherheit GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Gerät können Kinder sich verletzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Gerät spielen. Bewahren Sie Verpackungsmaterial niemals in der Reich‐ weite von Babys und Kleinkindern auf.
  • Seite 14 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. WARNUNG! Verbrennungsgefahr Die Oberfläche des Geräts kann im Betrieb sehr heiß werden. Berühren Sie das Gerät während des Betriebs nicht mit bloßen Händen und warten Sie nach dem Ausschalten mindestens 15 Minuten.
  • Seite 15 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern.

  • Seite 16: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Das Gerät eignet sich als Blinder, Strobe und Fluter für Bühnen und alle Arten von Events. Besondere Eigenschaften des Geräts: 1 × 2in1-WW/CW-COB-LED (200 Watt) einstellbare Farbtemperatur von 2700 bis 7000 K Ansteuerung über DMX, RDM sowie über Tasten und Display am Gerät Blinder-Kanal für Halogen-Effekt intensive Pulse- und Strobe-Effekte wählbare Dimmerkurven und Dimmergeschwindigkeiten...
  • Seite 17 Leistungsmerkmale Die angegebene Schutzart trifft keine Aussage über die Witterungsbeständigkeit der Geräte (Beständigkeit gegen wechselnde Umgebungstemperaturen sowie gegen die Wirkung von Sonnenlicht und UV-Strahlen). Die Dichtungen und Verschraubungen der Geräte müssen regelmäßig überprüft werden, um einen störungsfreien Betrieb sicherzustellen. Ziehen Sie im Zweifelsfall rechtzeitig eine Fach‐ werkstatt hinzu.

  • Seite 18: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 19 Mischpulten oder Verstärkern. HINWEIS! Mögliche Schäden durch Feuchtigkeit In offene Verbinder (Stecker und Kupplungen) von DMX- oder Stromversorgungs‐ kabeln eindringende Feuchtigkeit kann zu Kurzschlüssen führen. Verschließen Sie nicht benutzte Verbinder mit dafür vorgesehenen Endkappen (www.thomann.de). 2bright Pint TW200 IP MK II LED-PAR...
  • Seite 20 Installation Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen.

  • Seite 21: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“...

  • Seite 22: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & 2bright Pint TW200 IP MK II LED-PAR...
  • Seite 23 Anschlüsse und Bedienelemente 1 Display und Funktionstasten [MENU] | Aktiviert das Hauptmenü, wechselt zwischen den Menüebenen oder schließt ein Untermenü. [DOWN] | Verringert den angezeigten Wert um eins. [UP] | Erhöht den angezeigten Wert um eins. [ENTER] | Öffnet ein Untermenü oder bestätigt einen Wert. 2 [DMX OUT] | DMX-Ausgang, ausgeführt als 3-polige XLR-Einbaukupplung (IP65) 3 Feststellschrauben für die Bügel 4 Druckausgleichselement...

  • Seite 24: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Das Gerät ist sofort betriebsbereit. 7.2 Bedienung am Gerät Im Menü navigieren Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN], um den gewünschten Menüpunkt auszuwählen bzw. den jeweils angezeigten Wert zu ändern.
  • Seite 25 Bedienung DMX-Adresse einstellen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „DMX Address“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] oder [DOWN] die gewünschte DMX-Adresse zwischen „001“ und „512“ . Drücken Sie [ENTER], um die Auswahl zu übernehmen. Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird.
  • Seite 26 Bedienung DMX-Modus einstellen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „DMX Mode“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] oder [DOWN] den gewünschten DMX-Modus (1, 2, 3, 4, 5 oder 8 Kanäle). Je nach gewähltem Modus zeigt das Display „1CH“ , „2CH A“ , „2CH B“ „3CH“ , „4CH“...

  • Seite 27: Menüebene 3 Funktion

    Bedienung Manueller Modus / Stand-Alone- Betrieb Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Stand Alone“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN], um das gewünschte Untermenü bzw. den gewünschten Wert auszuwählen. Die folgenden Untermenüs stehen zur Auswahl: Menüebene 2 Menüebene 3 Funktion...
  • Seite 28 Bedienung Display drehen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Display Reverse“ anzeigt. Bestä‐ tigen Sie mit [ENTER]. Wählen Sie mit [UP] oder [DOWN] entweder „On“...

  • Seite 29: Funktion

    Bedienung Verhalten bei Ausfall der DMX- Steuerung einstellen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „DMX Fail“ anzeigt. Bestätigen Sie mit [ENTER].
  • Seite 30 Bedienung Dimmerkurve einstellen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Dimmer Curve“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] oder [DOWN] die gewünschte Dimmerkurve. DIMMER 100% Die folgenden Untermenüs stehen zur Auswahl:...

  • Seite 31: Dimmergeschwindigkeit Einstellen

    Bedienung Menüebene 3 Funktion „Stage2“ ohne Fade-Zeit: Anstiegszeit 0 ms, Abfallzeit 1100 ms Fade-Zeit 1 s: Anstiegszeit 0 ms, Abfallzeit 1660 ms Drücken Sie [ENTER], um die Auswahl zu übernehmen. Dimmergeschwindigkeit Die Dimmergeschwindigkeit kann nur für die Dimmerkurve „Stage2“ eingestellt werden. einstellen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Settings“...
  • Seite 32 Bedienung Tastensperre aktivieren Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „AutoLock“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] oder [DOWN] zwischen „On“ (Tastensperre aktiviert) und „Off“ (Tas‐ tensperre deaktiviert).
  • Seite 33 Bedienung Lüftermodus einstellen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Fan Mode“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] oder [DOWN] den gewünschten Lüftermodus. Die folgenden Untermenüs stehen zur Auswahl: Menüebene 3 Funktion...

  • Seite 34: Led-Wiederholrate (Pwm) Einstellen

    Bedienung LED-Wiederholrate (PWM) einstellen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „PWM Rate“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] oder [DOWN] den Wert für die LED-Wiederholrate.

  • Seite 35: Gerät Auf Werkseinstellungen Zurücksetzen

    Bedienung Menüebene 3 Funktion „6000Hz“ PWM 6 kHz „10000Hz“ PWM 10 kHz Drücken Sie [ENTER], um die Auswahl zu übernehmen. Gerät auf Werkseinstellungen zurücksetzen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Service“...

  • Seite 36: Farbtemperatur Kalibrieren

    Bedienung Farbtemperatur kalibrieren Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Service“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Calibration“ anzeigt. Bestätigen Sie mit [ENTER].
  • Seite 37 Bedienung Firmwareversion anzeigen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „System Info“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN], bis das Display „Firmware“ anzeigt. ð Die aktuelle Firmware-Version wird angezeigt. Betriebsstunden der LED anzeigen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „System Info“...
  • Seite 38 Bedienung Gerätetemperatur anzeigen Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „System Info“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN], bis das Display „Temperature“ anzeigt. ð Die aktuelle Gerätetemperatur wird angezeigt. 2bright Pint TW200 IP MK II LED-PAR...

  • Seite 39: Rdm-Funktion

    Bedienung RDM-Funktion Dieses Gerät verfügt über eine RDM-Funktion und unterstützt den DMX512-Standard. Jedes Gerät mit RDM kann anhand des eingebauten UID-Codes erkannt werden. Drücken Sie [MENU] und anschließend [UP] oder [DOWN] so oft, bis das Display „System Info“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN], bis das Display „RDM“...
  • Seite 40 Bedienung Parameter-ID Erkennungsbe‐ Gesendeter Empfangener fehl Befehl Befehl SENSOR_VALUE DMX_PERSONALITY DMX_PERSONALITY_DESCRIPTION RESET_DEVICE FACTORY_DEFAULTS 2bright Pint TW200 IP MK II LED-PAR...

  • Seite 41: Menüübersicht

    Bedienung 7.3 Menüübersicht DMX Address DMX Mode Stand Alone Settings System Info 001...512 Display Reverse On/O Firmware V1.0 2CH A PWM Rate Backlight On/O LED On Time xxxHrs 2700...7000K 900Hz 2CH B DMX Fail Total Operation Hours xxxHrs 1000Hz WarmWhite 0...255 Hold Temperature...

  • Seite 42: Funktionen Im 1-Kanal-Dmx-Modus

    Bedienung 7.4 Funktionen im 1-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Blinder-Modus (0 %…100 %) 7.5 Funktionen im 2-Kanal-DMX-Modus, Variante A Kanal Wert Funktion 000…255 Intensität Kaltweiß (0 %…100 %) 000…255 Intensität Warmweiß (0 %…100 %) 2bright Pint TW200 IP MK II LED-PAR...

  • Seite 43: Funktionen Im 2-Kanal-Dmx-Modus, Variante B

    Bedienung 7.6 Funktionen im 2-Kanal-DMX-Modus, Variante B Kanal Wert Funktion 000…255 Intensität des Master-Dimmers von dunkel (0) bis hell (255) 000…255 Farbtemperatur von 2700 K bis 7000 K 7.7 Funktionen im 3-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Intensität des Master-Dimmers von dunkel (0) bis hell (255) 000…255 Farbtemperatur von 2700 K bis 7000 K Stroboskop...

  • Seite 44: Funktionen Im 4-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 101…170 Strobe-Impulse, Geschwindigkeit zunehmend 171…180 LED eingeschaltet 181…240 Zufälliger Strobe-Effekt, Geschwindigkeit zunehmend 241…255 LED eingeschaltet 7.8 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Intensität des Master-Dimmers von dunkel (0) bis hell (255) 000…255 Intensität Kaltweiß (0 %…100 %) 000…255 Intensität Warmweiß...

  • Seite 45: Funktionen Im 5-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 031…090 Strobe-Effekt, Geschwindigkeit zunehmend 091…100 LED eingeschaltet 101…170 Strobe-Impulse, Geschwindigkeit zunehmend 171…180 LED eingeschaltet 181…240 Zufälliger Strobe-Effekt, Geschwindigkeit zunehmend 241…255 LED eingeschaltet 7.9 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Intensität des Master-Dimmers von dunkel (0) bis hell (255) 000…255 Farbtemperatur von 2700 K bis 7000 K Stroboskop...
  • Seite 46 Bedienung Kanal Wert Funktion 021…030 Einzelner Strobe-Impuls 031…090 Strobe-Effekt, Geschwindigkeit zunehmend 091…100 LED eingeschaltet 101…170 Strobe-Impulse, Geschwindigkeit zunehmend 171…180 LED eingeschaltet 181…240 Zufälliger Strobe-Effekt, Geschwindigkeit zunehmend 241…255 LED eingeschaltet Dimmerkurven 000…010 Standardeinstellung des Geräts 011…020 Dimmerkurve „Linear“ 021…040 Dimmerkurve „Stage“ 041…060 Dimmerkurve „TV“...
  • Seite 47 Bedienung Kanal Wert Funktion Verzögerung 0,1 s Verzögerung 0,2 s Verzögerung 0,3 s Verzögerung 0,4 s Verzögerung 0,5 s Verzögerung 0,6 s Verzögerung 0,7 s Verzögerung 0,8 s Verzögerung 0,9 s Verzögerung 1,0 s Verzögerung 1,5 s Verzögerung 2,0 s Verzögerung 3,0 s Verzögerung 4,0 s Verzögerung 5,0 s...
  • Seite 48 Bedienung Kanal Wert Funktion Verzögerung 7,0 s Verzögerung 8,0 s Verzögerung 9,0 s Verzögerung 10 s 141…255 Standardeinstellung des Geräts LED-Wiederholrate 000…010 Ohne Funktion 011…020 900 Hz 021…030 1000 Hz 031…040 1100 Hz 041…050 1200 Hz 051…060 1300 Hz 061…070 1400 Hz 071…080 1500 Hz...

  • Seite 49: Funktionen Im 8-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 101…110 5000 Hz 111…120 6000 Hz 121…130 10.000 Hz 131…140 Standardeinstellung des Geräts 141…255 Ohne Funktion 7.10 Funktionen im 8-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Intensität des Master-Dimmers von dunkel (0) bis hell (255) 000…255 Intensität Kaltweiß (0 %…100 %) 000…255 Intensität Warmweiß...
  • Seite 50 Bedienung Kanal Wert Funktion 021…030 Einzelner Strobe-Impuls 031…090 Strobe-Effekt, Geschwindigkeit zunehmend 091…100 LED eingeschaltet 101…170 Strobe-Impulse, Geschwindigkeit zunehmend 171…180 LED eingeschaltet 181…240 Zufälliger Strobe-Effekt, Geschwindigkeit zunehmend 241…255 LED eingeschaltet 000…255 Blinder-Modus (0 %…100 %), überschreibt alle Dimmer-Kanäle 000…255 Farbtemperatur von 2700 K bis 7000 K Dimmerkurven 000…010 Standardeinstellung des Geräts...
  • Seite 51 Bedienung Kanal Wert Funktion 101…120 Dimmerkurve „Stage2“ Verzögerungszeit Verzögerung 0,1 s Verzögerung 0,2 s Verzögerung 0,3 s Verzögerung 0,4 s Verzögerung 0,5 s Verzögerung 0,6 s Verzögerung 0,7 s Verzögerung 0,8 s Verzögerung 0,9 s Verzögerung 1,0 s Verzögerung 1,5 s Verzögerung 2,0 s Verzögerung 3,0 s Verzögerung 4,0 s...
  • Seite 52 Bedienung Kanal Wert Funktion Verzögerung 5,0 s Verzögerung 6,0 s Verzögerung 7,0 s Verzögerung 8,0 s Verzögerung 9,0 s Verzögerung 10 s 141…255 Standardeinstellung des Geräts LED-Wiederholrate 000…010 Ohne Funktion 011…020 900 Hz 021…030 1000 Hz 031…040 1100 Hz 041…050 1200 Hz 051…060 1300 Hz...
  • Seite 53 Bedienung Kanal Wert Funktion 081…090 2500 Hz 091…100 4000 Hz 101…110 5000 Hz 111…120 6000 Hz 121…130 10.000 Hz 131…140 Standardeinstellung des Geräts 141…255 Ohne Funktion 2bright Pint TW200 IP MK II LED-PAR...

  • Seite 54: Technische Daten

    Technische Daten Technische Daten Lichtquelle 1 × 2in1-WW/CW-COB-LED, 200 W 308 mm Eigenschaften der Farbtemperatur 2700 K bis 7000 K Lichtquelle POWER IN Farbwiedergabeindex CRI 95 100-240V~50/60Hz Optische Eigen‐ Abstrahlwinkel 50° PUSH schaften Wiederholrate 900 Hz…10 kHz Ansteuerung DMX, RDM, Tasten und Display 249 mm Anzahl der DMX- 1, 2, 3, 4, 5, 8...
  • Seite 55 Technische Daten Schutzart IP65 Montageoptionen hängend, stehend Abmessungen (B × H 234 mm × 308 mm × 249 mm × T), mit Bügel Gewicht 4,2 kg Umgebungsbedin‐ Temperaturbereich 0 °C…40 °C gungen relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Bauform Outdoor-Gehäuse, Cannon Anzahl der LEDs...

  • Seite 56: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 57: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: 2bright Pint TW200 IP MK II LED-PAR...
  • Seite 58 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. 2bright Pint TW200 IP MK II LED-PAR...

  • Seite 59: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.

  • Seite 60: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 61 Notizen 2bright Pint TW200 IP MK II LED-PAR...
  • Seite 62 Notizen 2bright Pint TW200 IP MK II LED-PAR...
  • Seite 64 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
