Positionner le sélecteur de vitesse de
rotation sur la position la plus basse
afin d'arrêter le mouvement de la
broche.
Débloquer la barre d'entraînement
Dévisser la barre d'entraînement par 2
ou au maximum 3 tours.
Avec un marteau en caoutchouc,
dégager le mandrin de fraisage de
l'arbre, par un coup sec sur la barre
d'entraînement..
7.3 Réglage de la butée de
profondeur de fraisage
Pour percer plusieurs trous de la même
profondeur, utiliser la butée de
profondeur.
Tournez le bouton d'arrêt de profondeur
(F, Fig 3) pour passer à la position
désirée.
7.4 Mouvement lent de la douille
Activer le mouvement lent de la douille
en tirant sur le coupleur (I, Fig 3).

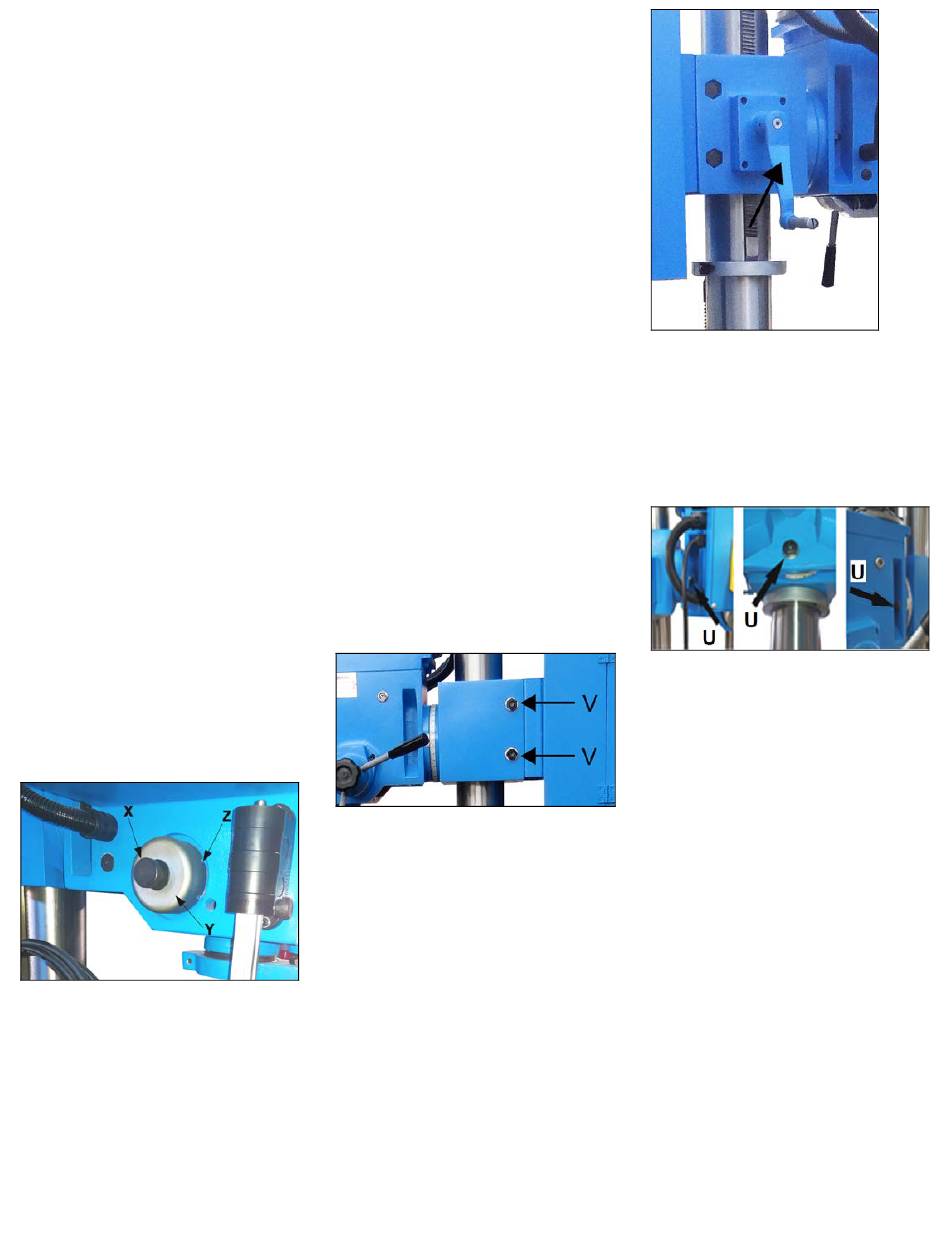

7.5 Réglage du ressort de rappel
Le réglage du ressort de rappel de la
douille est réglé au départ usine..
Si un réglage ultérieur est nécessaire,
procéder comme suit :
Dégager la poignée (X, Fig. 5) d'environ
6 mm.
Ne pas retirer le couvercle du ressort
(Y).
Fig 5
Bien maintenir le couvercle du ressort
(Y).
Pour augmenter la force du ressort, par
exemple, tirer le couvercle du ressort
avec précaution et le tourner dans le
sens inverse des aiguilles d'une montre
jusqu'à ce que le verrouillage (Z)
s'emboîte.
Resserrer la poignée (X)
7.6 Avant la mise en service
Préparez le lubrifiant de coupe.
Afin d'assurer la précision voulue, la
table doit être exempt de poussière et
de dépôts d'huile.
Vérifier que les outils sont correctement
réglés et que la pièce à usiner est
solidement fixée.
S'assurer que la vitesse n'est pas
réglée trop rapidement.
S'assurer que tout est prêt avant
l'usinage.
7.7 Après le fonctionnement
Couper l'interrupteur électrique.
Baissez les outils.
Nettoyer la machine et l'enduire de
lubrifiant.
Recouvrir la machine d'un chiffon pour
la protéger de la poussière.
7.8 Réglage de la tête
Pour soulever et abaisser la tête,
desserrez les deux écrous (V, Fig 6)
situés sur le côté droit de la glissière en
Z.
Fig 6
Utilisez la manivelle (Fig 7) pour
soulever et abaisser la tête.
Lorsque la hauteur souhaitée est
atteinte, bien serrer les 2 écrous pour
éviter les vibrations.
Fig 7
La tête peut être tournée de 360° autour
de la colonne.
Desserrez les 2 écrous (V, Fig 6).
Ajustez la tête, puis serrez bien les
écrous pour éviter tout mouvement
sous les charges d'usinage.
Fig 8
La tête peut être inclinée vers la gauche
et droite.
Desserrez 3 écrous (U, Fig 8).
Inclinez la tête aux degrés que vous
souhaitez sur l'échelle, puis serrez bien
les 3 écrous pour éviter les vibrations.
7.9 Préparation pour le perçage.
Desserrez la fixation de la broche (N,
Fig 4, Fig 9).
Desserrez le bouton (I) pour
désengager le coupleur mouvement
lent douille (H).
Réglez la butée de profondeur positive
(F) à la profondeur de perçage
souhaitée.
