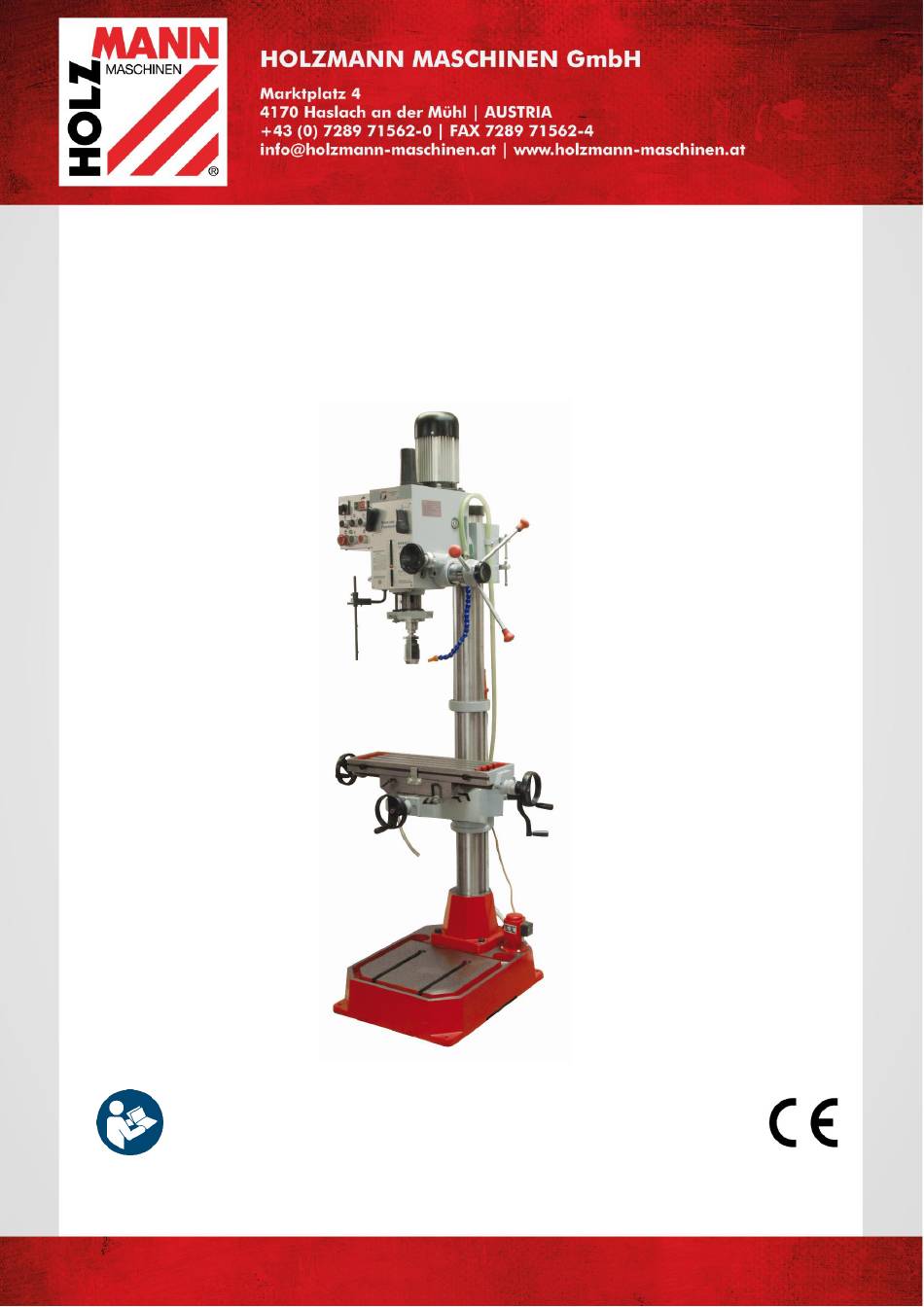

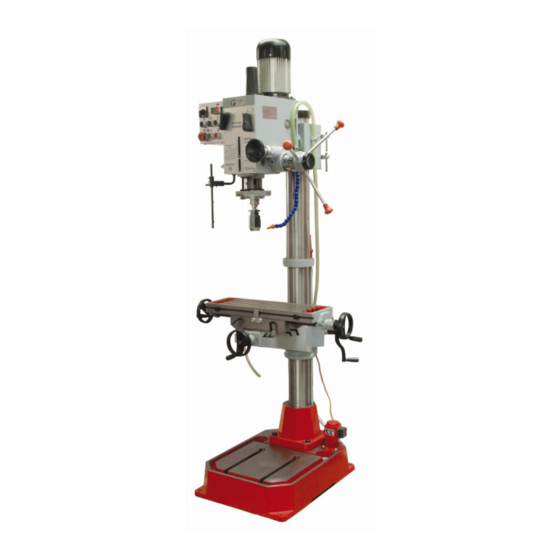

- Seite 1 Originalfassung BETRIEBSANLEITUNG GETRIEBEBOHRMASCHINE Übersetzung / Translation OPERATING MANUAL GEAR DRIVEN DRILL MACHINE ZX40PC Edition: 03.10.2019 – Revision - 00 – RaR - DE/EN...
-
Seite 2: Inhaltsverzeichnis
14.1 Intended Use of the Machine ..............23 14.1.1 Technical Restrictions ................23 14.1.2 Prohibited Applications / Hazardous Misapplications ........23 14.2 User Requirements ..................23 14.3 Safety Devices .................... 24 14.4 General Safety Information ................ 24 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... - Seite 3 ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM ERSATZTEILE / SPARE PARTS 23.1 Ersatzteilbestellung / Spare Parts Order ............ 35 23.2 Explosionszeichnungen / Exploded views ..........36 EU-KONFORMITÄTSERKLÄRUNG / CE-CERTIFICATE OF CONFORMITY GARANTIEERKLÄRUNG (DE) GUARANTEE TERMS (EN) PRODUKTBEOBACHTUNG | PRODUCT MONITORING HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC...
-
Seite 4: Sicherheitszeichen / Safety Signs
Warning of cutting injuries Warnung vor wegschleudernden Teilen! Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern! Missing or non-readable safety labels have to be replaced immediately! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 5: Technik / Technics
Gabelschlüssel / fork wrench adapter MT4-MT3 Bohrfutterdorn MK4 B18 / Inbussschlüssel / allen key drill chuck arbor MT4 B18 Bedienungsanleitung / manual Bohrfutter B18 / Drill chuck B18 Handkurbel / crank handle Anzugsspindel M12 / draw bar M12 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 6: Komponenten / Components
Tapping-drilling selection switch Anzeigelicht Spindel im Vorlauf / indication light 14-5 14-11 Ein-Schalter / ON-switch forward-direction activated Anzeigelicht Spindel im Rücklauf / indication light 14-6 14-12 Aus-Schalter / OFF-switch reverse-direction activated HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 7: Technische Daten / Technical Data
The permissible workplace values may also vary from country to country. However, this information should enable the user to make a better assessment of hazard and risk. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 8: Vorwort (De)
VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Getriebebohrmaschine ZX40PC, nachfolgend vereinfachend als "Maschine" bezeichnet. Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen, vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn... -
Seite 9: Sicherheit
Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Maschine sicher zu bedienen, dürfen sie nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 10: Sicherheitseinrichtungen
Metallstaub kann chemische Stoffe beinhalten, die sich negativ auf die Gesundheit auswirken können. Arbeiten an der Maschine nur in gut durchlüfteten Räumen und mit passender Staubmaske durchführen! Falls Anschlüsse zur Staubabsaugung vorhanden sind, überzeugen Sie sich, dass diese ordnungsgemäß angeschlossen und funktionstüchtig sind. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 11: Elektrische Sicherheit
V O R S I C H T Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 12: Transport
Getriebe, Spindel, Kugellager etc. Negative Auswirkungen auf die Lebensdauer der Maschine sind die Folge. Richten Sie die Maschine deshalb sorgfältig aus. Nach erfolgter Fixierung beträgt die für den Betrieb der Maschine erlaubte Toleranz für Schiefe 0.04/1000 mm, zu messen in Quer- und Längsrichtung. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 13: Vorbereitung Der Oberflächen
Schließen Sie die Versorgungskabel an die entsprechenden Klemmen im Eingangskasten (L1, L2, L3, N, РЕ) – siehe nachfolgende Abbildung. Wenn ein СЕЕ Stecker vorhanden ist, erfolgt der Anschluss an das Netz durch eine entsprechend gespeiste СЕЕ Kupplung (L1, L2, L3, N, РЕ) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 14: Zusammenbau Der Maschine
Mit Gummihammer den Bohrer /Morsekonus durch einen vorsichtigen Schlag fixieren Um den Bohrer / Morsekonus wieder zu entfernen, Spindel ausfahren und drehen, bis man den Austreibkeil ansetzen kann. Mit einem vorsichtigen Schlag Bohrer /Morsekonus abnehmen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 15: Maschine Ausrichten
Versorgen Sie alle relevanten Stellen mit Getriebeöl VG220 (empfohlen für ISO 12925-1 CKD, DIN51517 Teil 3 CLP, US Steel 224, AGMA 9005-E02). Befüllen Sie das Kühlsystem mit passender und ausreichender Kühlflüssigkeit (z.B.: Typ KSM5L). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 16: Getriebeöl Einfüllen
H I N W E I S Damit die Maschine gestartet werden kann, müssen der N -Schalter (3) entriegelt der Spindelschutz geschlossen sein, sowie die Drehrichtung (2) sowie Betriebsart (4) ausgewählt sein! Zum Starten den Ein-Taster (1) drücken. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 17: Maschine Stoppen
Tabelle angegebene Position. Beispiel 1: gewünschte Drehzahl 95min-1 Hebel 1 auf I und Hebel 2 auf Position L Beispiel 2: gewünschte Drehzahl 1600min-1 Hebel 1 auf II und Hebel 2 auf Position H. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 18: Kreuztisch Bewegen
Angaben schwenken. Hierfür die 3 Schraube (1..links, 2..mitte, 3 rechts vom Kopf) lösen und den Maschinenkopf in die gewünschte Winkellage schwenken, diese kann an der Skala (5) abgelesen werden. Anschließend die 3 Schrauben wieder festziehen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 19: Einstellung Spindelhub
Vergewissern Sie sich vor jeder Inbetriebnahme vom einwandfreien Zustand und ordnungsgemäßen Funktionieren der Sicherheitseinrichtungen. Kontrollieren Sie sämtliche Verbindungen zumindest wöchentlich auf festen Sitz. Überprüfen Sie regelmäßig den einwandfreien und lesbaren Zustand der Warn- und Sicherheitsaufkleber der Maschine. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 20: Getriebeölwechsel
Tausch Getriebeöl Jährlich Kreuztisch Parallelität überprüfen LAGERUNG H I N W E I S Bei unsachgemäßer Lagerung können wichtige Bauteile beschädigt und zerstört werden. Lagern Sie verpackte oder bereits ausgepackten Teile nur unter den vorgesehenen Umgebungsbedingungen! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 21: Entsorgung
Spindel kommt nicht auf Motor nicht für bestehende siehe Schaltdosenabdeckung Geschwindigkeit Spannung geeignet für korrekte Verdrahtung Kontaktieren Sie den schwaches Stromnetz Elektro-Fachmann Steht auf unebenen Boden Neu einrichten Maschine vibriert stark Befestigungsschrauben Motorbefestigung ist lose anziehen HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... -
Seite 42: Produktbeobachtung | Product Monitoring
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : +43 7289 71562 0 Fax: +43 7289 71562 4 info@holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC... - Seite 43 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at ZX40PC...
