DE ORIGINAL
BETRIEBSANLEITUNG
EN USER MANUAL

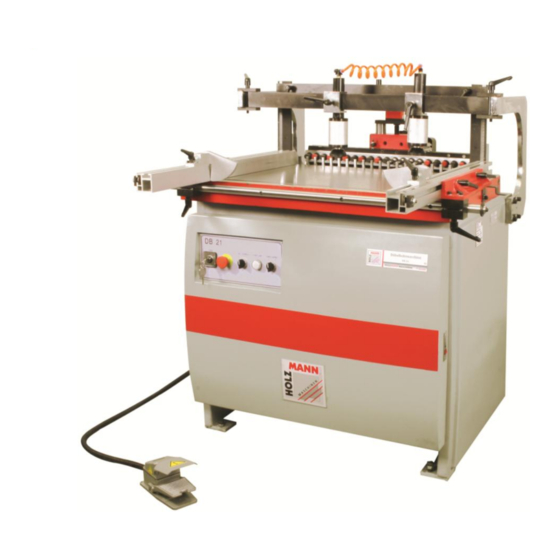

MULTI-DÜBELBOHRMASCHINE
SINGLE-RAW MULTI-BORING MACHINE
Bedienungsanleitung und
Sicherheitshinweise lesen
und beachten!
Read the operation manual
carefully before first use!
MULTI-DÜBELBOHRMASCHINE
SINGLE-RAW MULTI-BORING MACHINE
DBM 21N
Edition: 24.06.2014 – Revision 00 – GBR- DE/EN
Technische Änderungen
sowie Druck- und
Satzfehler vorbehalten!
Technical data subject to
changes, errors excepted!
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für HOLZMANN-MASCHINEN DBM 21N
Inhaltszusammenfassung für HOLZMANN-MASCHINEN DBM 21N
- Seite 1 DE ORIGINAL MULTI-DÜBELBOHRMASCHINE BETRIEBSANLEITUNG EN USER MANUAL SINGLE-RAW MULTI-BORING MACHINE DBM 21N MULTI-DÜBELBOHRMASCHINE SINGLE-RAW MULTI-BORING MACHINE Bedienungsanleitung und Technische Änderungen Sicherheitshinweise lesen sowie Druck- und und beachten! Satzfehler vorbehalten! Read the operation manual Technical data subject to carefully before first use! changes, errors excepted! Edition: 24.06.2014 –...
-
Seite 2: Inhaltsverzeichnis
4.3 Technische Daten ....................8 SICHERHEIT 5.1 Bestimmungsmäßige Verwendung ..............8 5.2 Unzulässige Verwendung ..................8 5.3 Allgemeine Sicherheitshinweise ................9 5.4 Sicherheitseinrichtungen der DBM 21N ............. 10 5.5 Restrisiken ......................10 MONTAGE 6.1 Lieferumfang ..................... 11 6.1.1 Der Arbeitsplatz .................... 11 6.1.2 Transport / Ausladen der Maschine .............. - Seite 3 12 SAFETY 12.1 Intended use ....................26 12.2 Intended Use....................26 12.3 General Safety ....................27 12.4 Safety equipment of DBM 21N ............... 28 12.5 Residual risks ....................28 13 ASSEMBLY 13.1 Delivery content .................... 28 13.2 The workplace ....................28 13.2.1...
- Seite 4 18 ERSATZTEILE / SPARE PARTS 18.1 Ersatzteilbestellung / spare parts order............44 19 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY 20 GARANTIEERKLÄRUNG 21 GUARANTEE TERMS 22 PRODUKTBEOBACHTUNG PRODUCT EXPERIENCE FORM HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 4 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
-
Seite 5: Vorwort
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht. Kundendienstadresse HOLZMANN MASCHINEN GmbH A-4170 Haslach, Marktplatz 4 Tel +43 7289 71562 - 0 Fax +43 7289 71562 – 4 info@holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 5 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 6: Sicherheitszeichen / Safety Signs
Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen sicheren STAND beim Arbeiten! Always be focused when working, takecare to maintain a safe posture at every time. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 6 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 7: Technik
TECHNIK 4 TECHNIK 4.1 Hauptkomponenten 4.2 Bedienelemente Bedienpult Hauptschalter Anschlagschiene NOT AUS Schalter Klapp- Anschlag Vertikale /Horizontale Bohreinheit Schalter Klemm- Zylinder Betriebsanzeige Bohrer Einheit Bohrspindel-Motor EIN/AUS Fußpedal HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 7 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 8: Technische Daten
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen! Die bedienende Person muss die Maschine von vorne stehend bedienen. Die Multi-Dübelbohrmaschine DBM 21N dient ausschließlich zum Bohren von Dübelbohrungen in Holzwerkstoffen. Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt: Feuchtigkeit max. -
Seite 9: Allgemeine Sicherheitshinweise
Maschine zu demontieren. Reparaturen nur durch den Fachmann durchführen lassen! Zubehör: Verwenden Sie nur von HOLZMANN empfohlenes Zubehör! Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 9 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 10: Sicherheitseinrichtungen Der Dbm 21N
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 10 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 11: Montage
H I N W E I S Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen! Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 11 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 12: Zusammenbau
Schwere Verletzungen durch Stromschlag im Falle einer Fehlfunktion möglich! Daher gilt: Maschine muss geerdet sein und an einer geerdeten Steckdose betrieben werden Der Anschluss der Multi-Dübelbohrmaschine DBM 21N an das elektrische Netz sowie die nachfolgenden zusätzlichen Prüfungen dürfen lediglich von einer entsprechend ausgebildeten Person (z.B. Elektrofachmann) durchgeführt werden. -
Seite 13: Einstellarbeiten Vor Inbetriebnahme
Schieben Sie den Schaft des Spannfutter auf die Bohrspindel. Abb. 3. Drücken das Spannfutter durch leichtes Drehen –links / rechts- auf die Bohrspindel auf bis es einrastet. Abb. 3 Abb. 2 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 13 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 14: Druckluftschlauch Montieren
Abb. 6 ACHTUNG: Die Maschine nicht in Betrieb nehmen, bevor das Manometer den richtigen Druck von ca. 6-8bar anzeigt. Andere Druckeinstellungen können Schäden an der Maschine führen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 14 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 15: Bohreinheit: 90 Grad Einstellung
Bohreinheit zum Stillstand kommt, wenn die horizontale Position erreicht ist. Drehen Sie die 6Kt-Mutter so weit wie nötig, bis der Bohreinheit auf 0 Grad in horizontaler Position ist. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 15 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 16: Grad Anschlag
Endmaßes und senken die Spindeln durch Drehen mit der Handkurbel unten die Höheneinstellung ab, bis der Rundstahl den Fühlerlehrestreifen berührt. Abb. 11. Der Fühlerlehrestreifen sollte sich noch leicht ziehen lassen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 16 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... - Seite 17 Abb. 14 gezeigt. Verstellen Sie die zwei Abb. 13 Stellschrauben etwas, bis die Spindelhöhe gleich hoch ist. Abb. 14 Wenn die Spindel Höhen übereinstimmen, die vier Befestigungsschrauben wieder anziehen. Einstell- Schraube Justierschrauben HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 17 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
-
Seite 18: Betrieb
Anschlag nicht benötigt wird, kann die Anschlagplatte nach oben geklappt werden. HINWEIS: Alle Verriegelungsgriffe können durch ziehen nach oben und drehen aus dem Weg geschwenkt werden. Abb. 4 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 18 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 19: Digitalanzeige Auf Null Einstellen
Ziehen Sie den Stellring mit der Gewindeschraube wieder fest. Die digitale Anzeige wurde nun in Bezug auf die Tischoberfläche richtig auf "Null" gesetzt. Gewindeschraube Stellring Abb. 15 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 19 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 20: Maschine Starten / Stoppen
Betriebsanzeige - Leuchtet auf wenn die Maschine läuft. NOT AUS Schalter Beim Betätigen stoppt die Maschine unverzüglich. Zum Entsichern wird dieser in Pfeilrichtung gedreht und durch leichtes Anziehen entsperrt. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 20 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 21: Wartung
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 21 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 22: Schmierung
Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Holzbandsäge oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 22 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 23: Fehlerbehebung
Verwenden Sie ein trockenen Werkstoff Schärfen oder ersetzen Bohrer sind stumpf Bohrer Eine optimal eingestellter Luftdruck nicht ausreichend Luftdruck auf etwa 6 – 8 bar HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 23 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 42: Schaltpläne / Diagrams
SCHALTPLÄNE / DIAGRAMS SCHALTPLÄNE / DIAGRAMS 17.1 ELEKTRISCHE SCHALTUNGEN / WIRING DIAGRAM HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 42 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 43: Pneumatik Schaltplan / Pneumatic Diagram
SCHALTPLÄNE / DIAGRAMS 17.2 Pneumatik Schaltplan / Pneumatic diagram HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 43 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 44: Ersatzteile / Spare Parts
We recommend to copy the spare parts diagram and mark the spare part you need. You find the order address in the preface of this operation manual. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 44 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... - Seite 45 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 45 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
- Seite 46 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 46 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
- Seite 47 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 47 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
- Seite 48 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 48 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
- Seite 49 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 49 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
- Seite 50 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 50 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
- Seite 51 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 51 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
- Seite 52 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 52 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
-
Seite 53: Konformitätserklärung / Certificate Of Conformity
Haslach, 24.06.2014 Ort / Datum place/date Klaus Schörgenhuber Geschäftsführer / Director __________________________ Gerhard Brunner Technische Dokumentation Technical documentation HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 53 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N... -
Seite 54: Garantieerklärung
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein. -
Seite 56: Produktbeobachtung
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : +43 7289 71562 0 Fax: +43 7289 71562 4 info@holzmann-maschinen.at HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 56 MULTI-DÜBELBOHRMASCHINE / SINGLE-RAW MULTI-BORING MACHINE DBM 21N...
