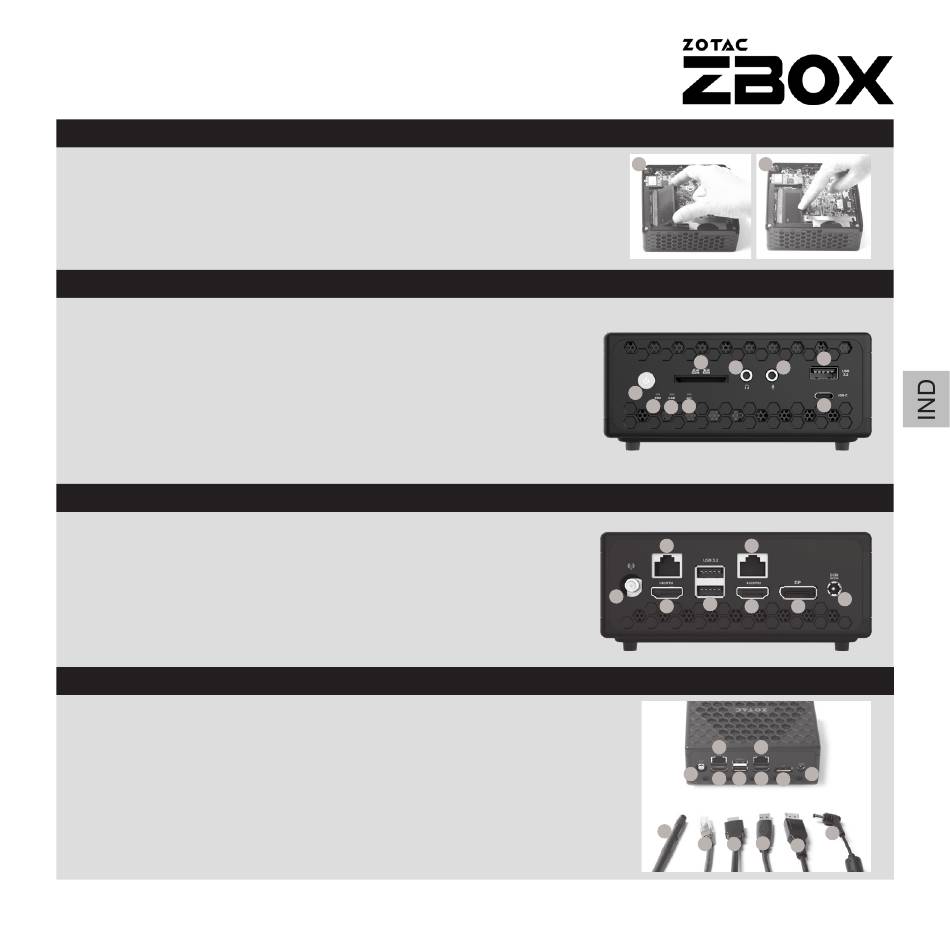

MENGINSTAL MODUL MEMORY
1. Cari SO-DIMM slot memori dan masukkan modul memori
SO-DIMM ke dalam slot pada sudut 45 derajat.
2. Tekan perlahan ke bawah pada modul memori sampai
terkunci di tempatnya oleh lengan slot memori.

PANEL DEPAN

1. Tombol Power
2. PWR LED
3. SATA LED
4. WiFi LED
5. Memory card reader (SD/SDHC/SDXC)
6. Headphone/Audio Out jack
7. Microphone jack
8. Port USB 3.2
9. Port USB Type-C
PANEL BELAKANG
1. WiFi konektor antena
2. LAN (RJ45) ports
3. HDMI port
4. Ports USB 3.2
5. DisplayPort
6. Daya input (DC19V)
SIAPKAN ZOTAC ZBOX NANO ANDA
1. Menghubungkan antena untuk Wi-Fi
2. Menghubungkan ke jaringan kabel rumah
3. Menghubungkan tampilan HDMI
4. Menghubungkan perangkat USB 3.2
5. Menghubungkan layar DisplayPort
6. Menghubungkan power adaptor dan menyalakan sistem
