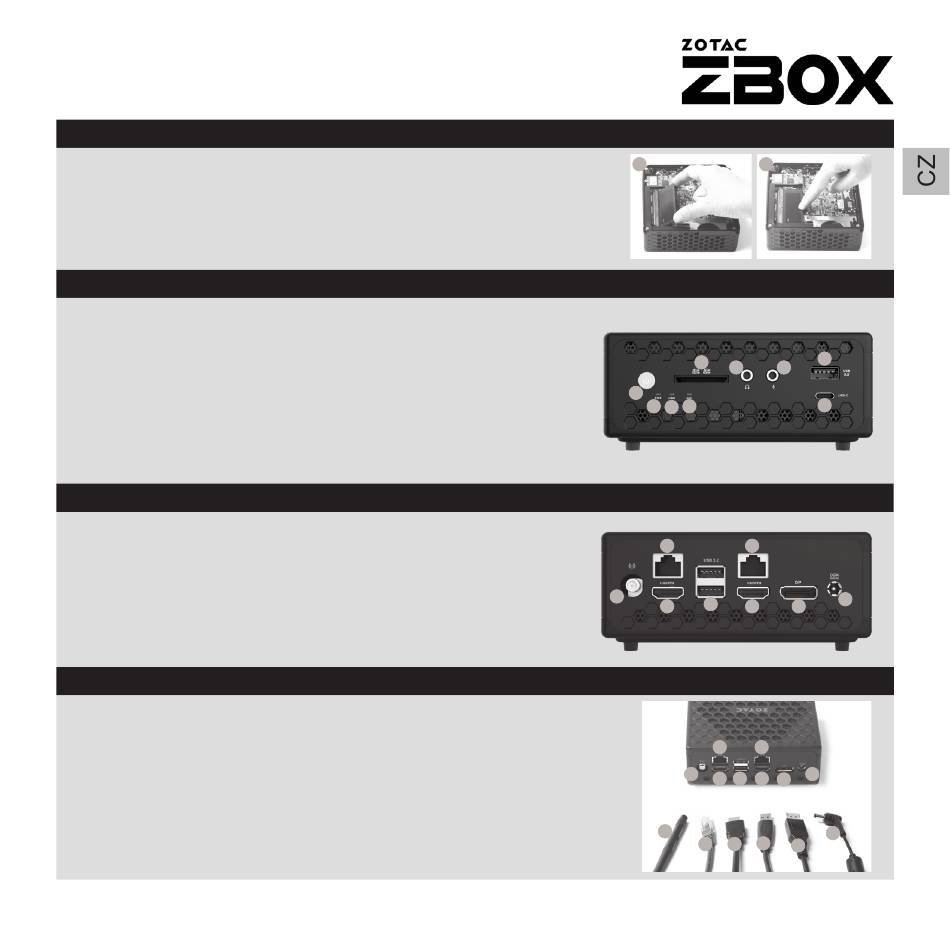

INSTALACE PAMĚŤOVÝCH MODULŮ
1. Nalezněte paměťové sloty SO-DIMM a vložte paměťový
modul SO-DIMM do tohoto slotu pod úhlem 45 stupňů.
2. Mírně stlačte paměťový modul, dokud nezacvakne
pomocí příchytek paměťového slotu.
PŘEDNÍ PANEL
1. Vypínač
2. LED PWR
3. LED SATA
4. LED WiFi
5. Čtečka paměťových karet (SD/SDHC/SDXC)
6. Konektor sluchátek/výstup zvuku
7. Konektor mikrofonu
8. Konektor USB 3.2
9. Konektor USB Type-C
ZADNÍ PANEL
1. Konektor WiFi antény
2. Síťový konektory LAN (RJ45)
3. Port HDMI
4. Konektor USB 3.2
5. DisplayPort
6. Příkon (DC19V)
NASTAVENÍ SYSTÉMU ZOTAC ZBOX NANO
1. Připojení antény pro Wi-Fi
2. Připojení domácí sítě kabelem
3. Připojení displeje HDMI
4. Připojení zařízení USB 3.2
5. Připojení displeje přes DisplejPort
6. Připojení napájecího adaptéru a zapnutí systému
