Montageanleitung VacuStar WR 2500 / WR 3100 / WR 4000

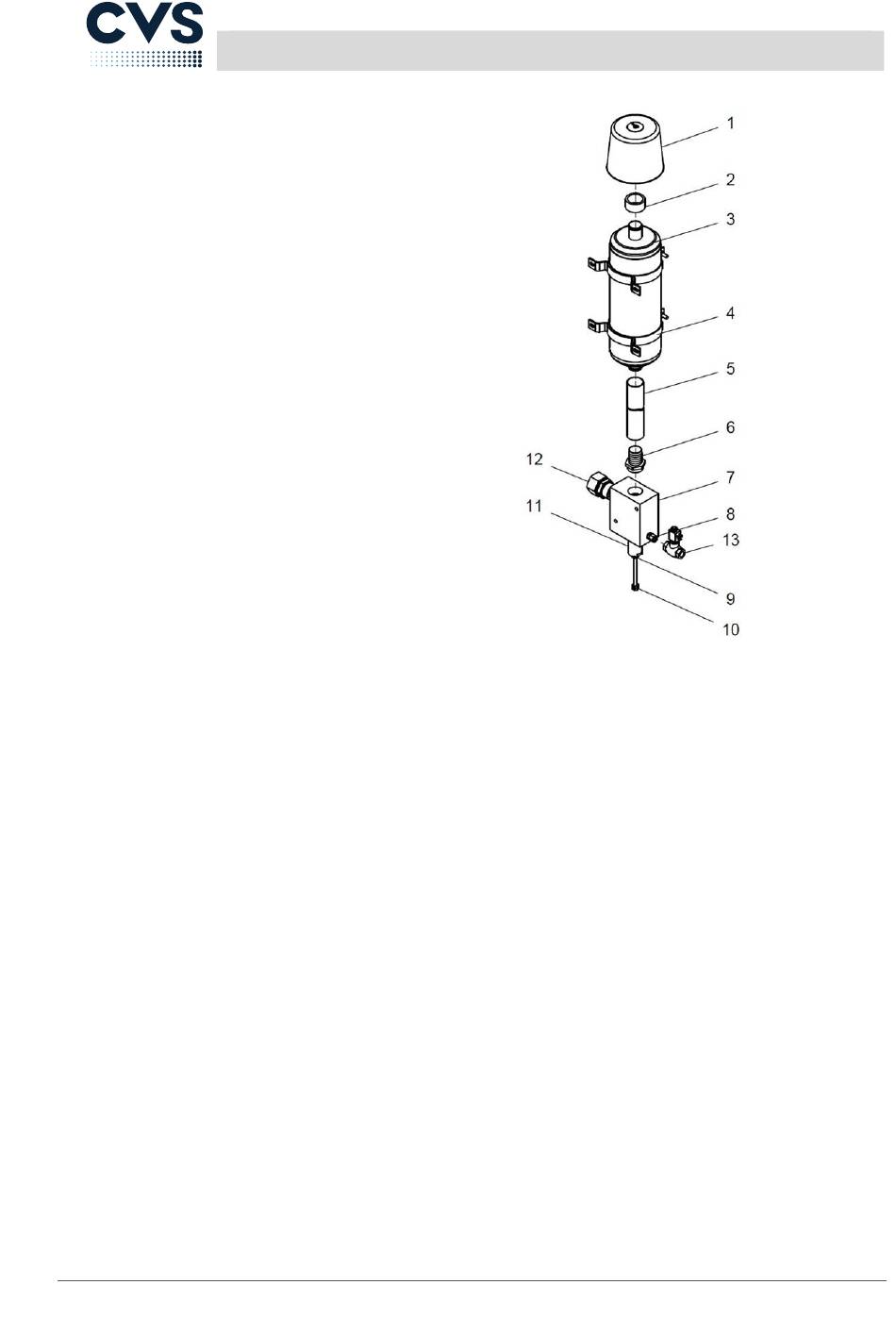

Abb. 9: Zellbelüftungsventil mit Schalldämpfer und Luftfilter
1
Luftfilter (Einbau senkrecht)
2
Schlauchadapter
3
Schalldämpfer (Einbau waagerecht oder senkrecht)
4
Halterung Schalldämpfer
5
Verbindungsschlauch, max. Länge 1 m (nicht im
Lieferumfang enthalten)
6
Schlauchstutzen
7
Zellbelüftungsventil (Einbau senkrecht)
8
Verschraubung, Anschluss Steuerleitung (empfohlener
Rohrdurchmesser 10 x 1 mm)
9
Feststellmutter
10 Einstellmutter zum Ein- und Nachstellen des Öldrucks
11 Federkäfig
Achtung: Feder steht unter Druck. Vor der Demontage des
Federkäfigs muss die Feder mit der Einstellschraube völlig
entspannt werden.
12 Anschluss R1 1/2" Frischluftleitung zur VacuStar WR,
max. Länge 300 mm
13
Absperrventil
Installation und Montage
31
