Handbuch V1.1 Manual
smart plastics
Steckerbelegung und Sensoranschluss

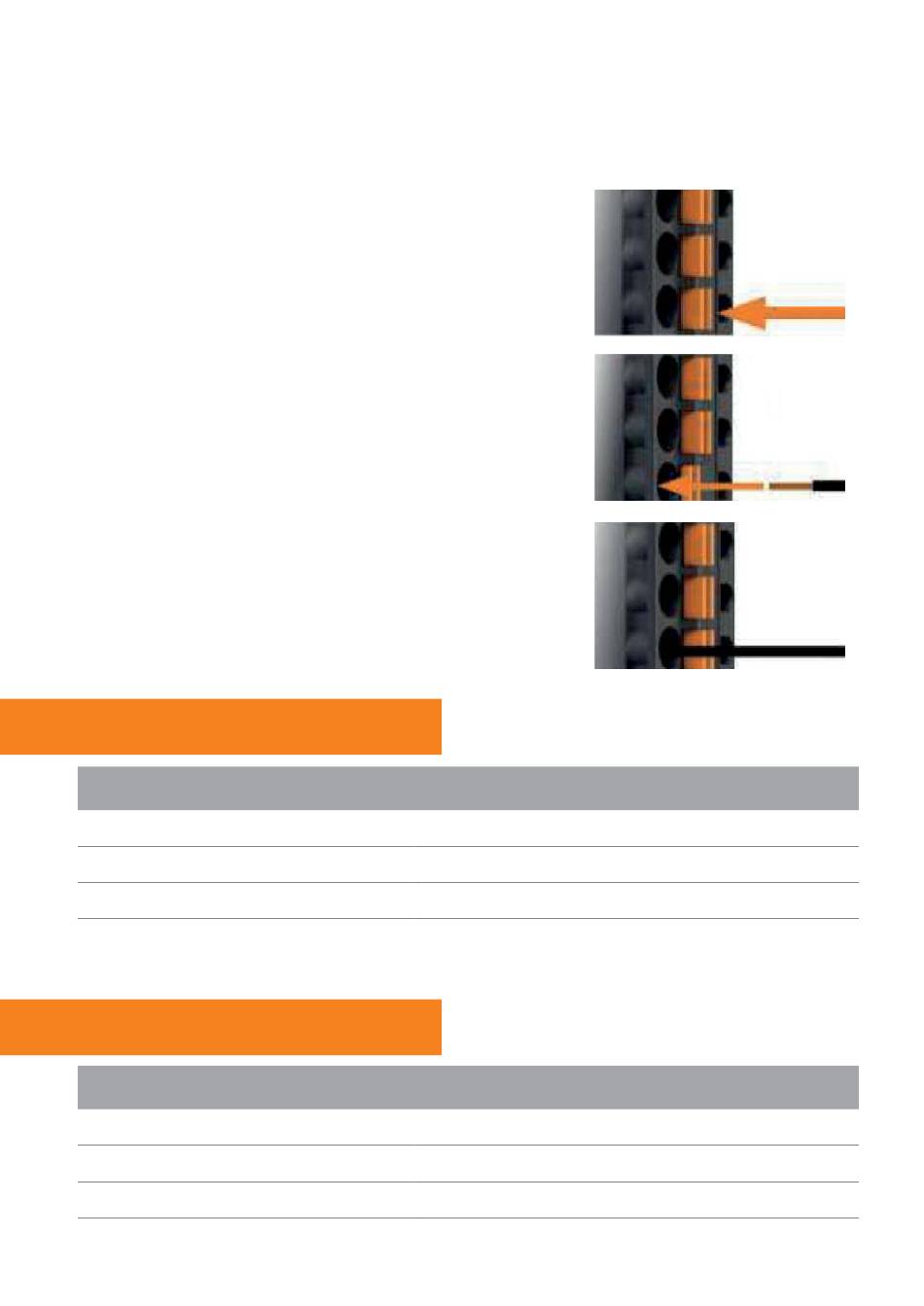

Die Steckverbindungen verlaufen nach dem Schema wie
unten beschrieben:
1. Drücken Sie die orange Feder der jeweiligen Aderöffnung
mit der Hand oder einer Zange in den Stecker und halten
Sie sie dort.
2. Schieben Sie die abisolierte Ader
(X1 und X5 10 mm, X2: 8 mm) tief in die Öffnung.
3. Lassen Sie die orangefarbene Feder wieder aus dem
Stecker herausgleiten
5.2.1 Spannungsversorgung
Klemme
X1 – 1
X1 – 2
X1 – 3
Tabelle 8: Spannungsversorgung
5.2.2 Potentialfreie Kontakte
Klemme
X2 – 4
X2 – 5
X2 – 6
Tabelle 9: Potentialfreie Kontakte
i.Sense CF.D
Abbildung 2:
Steckerbelegung und Sensoranschluss
Bezeichnung
+24V DC
GND
FE (Funktionserde)
Bezeichnung
Normally Open (NO)
Common Connection (COM)
Normally Closed (NC)
16
