Trageschlaufe/-Riemen; Display - Fluke ii900 Bedienungshandbuch

Trageschlaufe/-riemen

Die Schallkamera verfügt über eine Trageschlaufe und einen
Trageriemen, mit denen Sie die Schallkamera während der
Messung einfach halten und bedienen können. Informationen zur
Einrichtung finden Sie in Abbildung

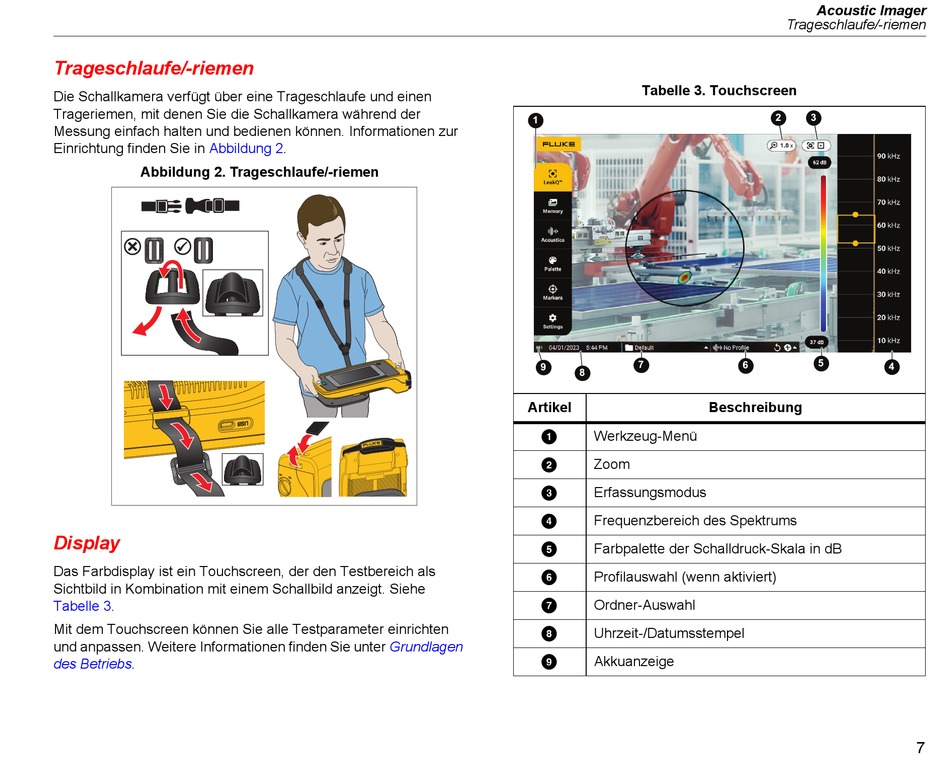

Abbildung 2. Trageschlaufe/-riemen

Display

Das Farbdisplay ist ein Touchscreen, der den Testbereich als
Sichtbild in Kombination mit einem Schallbild anzeigt. Siehe
Tabelle 3.
Mit dem Touchscreen können Sie alle Testparameter einrichten
und anpassen. Weitere Informationen finden Sie unter
des Betriebs.
2.
Grundlagen
Tabelle 3. Touchscreen
1
7
9
8
Artikel
Werkzeug-Menü
A
B Zoom
C Erfassungsmodus
D Frequenzbereich des Spektrums
E Farbpalette der Schalldruck-Skala in dB
F Profilauswahl (wenn aktiviert)
G Ordner-Auswahl
Uhrzeit-/Datumsstempel
H
Akkuanzeige
I
Acoustic Imager
Trageschlaufe/-riemen
2 3
5
6
4
Beschreibung
7
