SCSRC1 / SCSRC1 EV
FICHE
D'INSTRUCTION

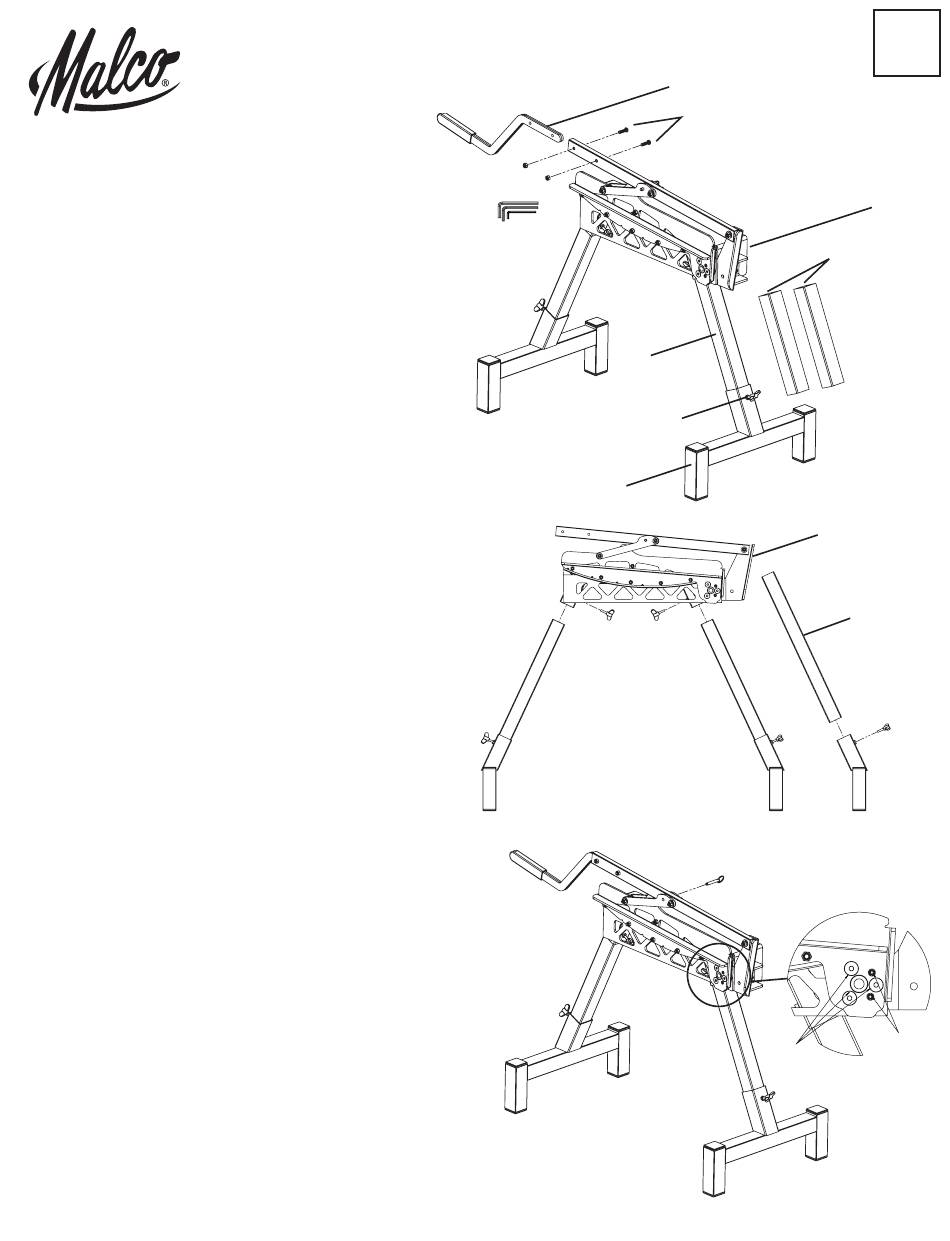

Installation :
A - Corps de l'outil
1.
B - Jeu de pieds (2)
C - Jambes courtes (2)
D - Jambes longues (2)
E - Vis papillon (4)
F - Manche (1)
G - Fixations du manche (2 écrous et 2 vis)
H - Clés hexagonales (3)
2. Déterminer la longueur désirée et insérer le tube approprié dans
chaque pied B, Jambes courtes : Tube C, pour une hauteur
de table de travail de 540 mm (21-1/4 po) ; Tube D, jambes
longues pour une hauteur de table de travail de 743 mm
(29-1/4 po).
Fixer la jambe au pied avec les vis papillon fournies E.
3. Insérer l'autre extrémité de chaque ensemble jambe/pied dans
les récepteurs du corps principal de l'outil A afin que les pieds
soient bien à plat sur le sol.
4. Fixer les jambes au corps de l'outil à l'aide des vis papillon
fournies E.
5. Insérer le manche F dans l'outil comme indiqué ci-dessus et le
fixer avec les attaches fournies G. Serrer les attaches jusqu'à
ce que le manche soit solidement fixé.
6. L'outil est maintenant prêt à l'emploi.
Ajustement latéral de la
lame et de la matrice :
La découpeuse de toiture en acier revêtu pierre de Malco est réglée
en usine pour une performance optimale. Dans le cas peu probable où
cet outil devrait être ajusté afin de restaurer son bon fonctionnement,
suivez les instructions ci-dessous.
1. Fermer l'outil et insérer la goupille de sécurité J.
2. Repérer les 3 vis M10 à tête plate K autour du pivot et, à l'aide de
la clé fournie, les dévisser de 1 à 1 tour et demi.
3. Repérer les 2 vis de fixation M8 L autour du pivot et, en utilisant la clé
fournie, serrer ces 2 vis d'un maximum de 1/4 de tour chacune.
Veiller à serrer de la même façon chacune des vis.
4. Resserrer à fond les 3 vis M10 K, en veillant à faire au moins 2 tours.
H
D
B
F
G
SCSRC1
SCSRC1EV
C
E
A
J
Goupille
K
FR
A
C or D
E
L
