SCSRC1 / SCSRC1 EV
FOGLIO
ISTRUZIONI

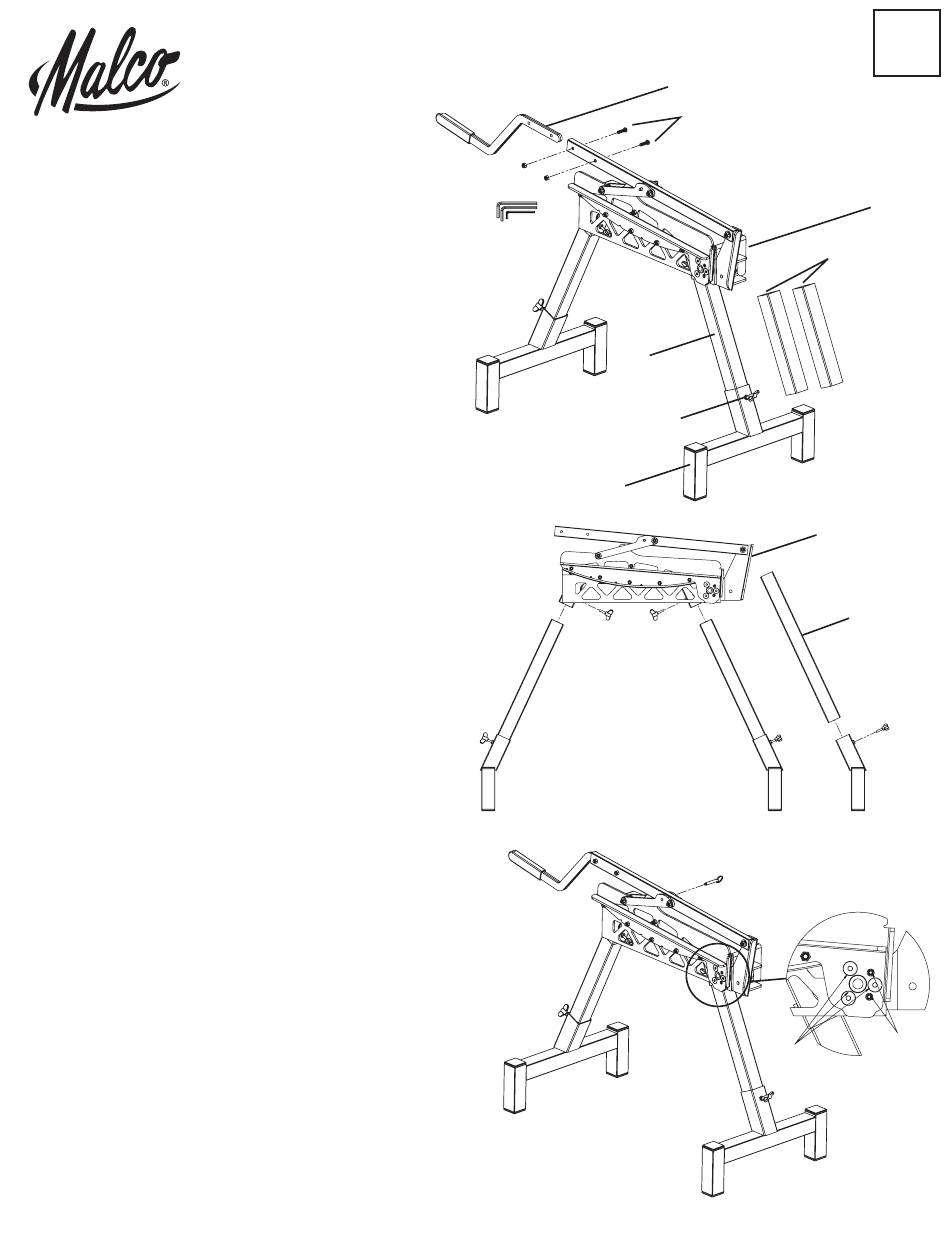

INSTALLAZIONE:
A - Corpo dello strumento
1.
B - Gruppo piedini (2)
C - Gambe corte (2)
D - Gambe lunghe (2)
E - Viti ad aletta (4)
F - Maniglia (1)
G - Bulloneria di fissaggio della maniglia (2 dadi e 2 bulloni)
H - Chiavi esagonali (3)
2. Determinare la lunghezza delle gambe desiderata e inserire il
tubo idoneo in ogni gruppo dei piedini B. Il tubo C per le gambe
corte consente di ottenere un'altezza di piano di lavoro di
540 mm (21-1 / 4 pollici); il tubo D, per le gambe lunghe,
produce un piano di lavoro d'altezza di 743 mm (29-1 / 4 pollici).
Fissare la gamba al piedino con con le viti ad alette E incluse.
3. Inserire l'altra estremità del gruppo di ciascuna gamba/piedino
nei ricettacoli sul corpo principale dello strumento A in modo che
i piedini siano posizionati in piano sul terreno.
4. Fissare le gambe al corpo dello strumento con le viti ad
aletta E incluse.
5. Inserire la maniglia F nello strumento come indicato sopra e fis
sarlo con dispositivi di fissaggio inclusi G. Serrare il dado e il
bullone fino a quando la maniglia
6. Lo strumento è pronto per l'uso.
"Regolazione laterale
della lama e matrice:
la trancia per tetti in acciaio rivestiti in pietra Malco è regolata in fabbrica per garantire
prestazioni ottimali. Nel caso improbabile che questo strumento necessiti di regolazione
per ristabilirne le prestazioni, seguire le istruzioni riportate di seguito.
1. Chiudere lo strumento e inserire il perno di bloccaggio trasversale J.
2. Individuare le 3 viti a testa piatta M10 K intorno al perno e, usando la
chiave in dotazione, allentare le viti da 1 a 1-1/2 giri.
3. Individuare il set L delle 2 viti a M8 intorno al perno e, usando la chiave
in dotazione, allentare le viti a un massimo di 1/4 di giro.
Assicurarsi di stringere ogni vite allo stesso modo.
4. Serrare nuovamente le 3 viti M10 K in modo molto sicuro, avendo cura
farle ruotare nel loro alloggiamento almeno due volte.
H
D
B
F
G
SCSRC1
SCSRC1EV
C
E
A
J
Perno trasversale
K
IT
A
C or D
E
L
