PIURE NEX PUR Montageanleitung Seite 9

MONTAGEANLEITUNG // ASSEMBLY INSTRUCTION
SCHRANKELEMENT AUFSTELLEN 2/2
INSTALLING THE WARDROBE ELEMENT 2/2
Glassauger erleichtern das Hantieren mit den Schrankteilen!
Glass suction cups relieve the handling oft the wardrobe parts!
4
NEX PUR SCHRANK

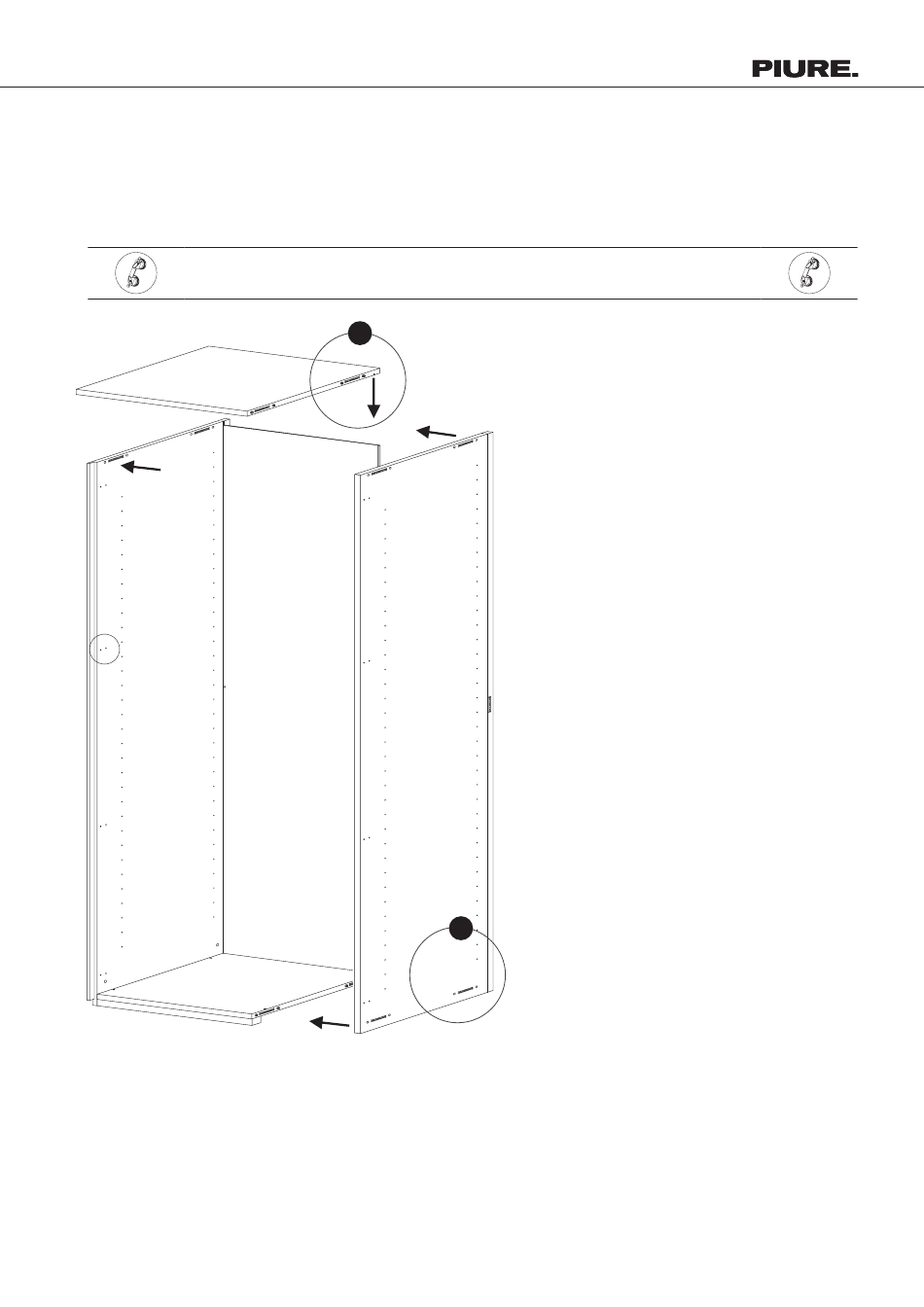

4. Der obere Elementboden ist stirnseitig mit Stif­
ten zur Positionierung versehen. Verbinden Sie die
Nut im oberen Elementboden mit der Feder in der
Rückwand und stecken Sie den Boden mit der Seite
zusammen. Anschließend die Verbinder mit einem
Inbus Ø 4 mm anziehen.
5. Die Schrankseiten werden mit den Stiften in
Elementböden, und der Feder in der Rückwand
zusammengeführt. Die Verbinder mit einem Inbus
Ø 4 mm anziehen.
6. Den Schrankkorpus im gleichen Prinzip mit
den weiteren Anbauelementen fertig montieren.
7. Abdeckkappen Ø 7 mm aufstecken.
4. The bottom element shelf provides steal­pins
for the positioning (2). Put together the groove in
the top element shelf with the rebate in the back
panel and put together the shelf with the sides.
Afterwards tighten the connecting fittings with an
allen key Ø 4 mm.
5. The side panels are connected with the steal­
pins in the element shelves and the rebate in the
5
back panel. Afterwards tighten the connecting
fittings with an allen key Ø 4 mm.
6. Assemble the wardrobe corpus in the same
way with the other add­on elements.
7. Put on the Ø 7 mm cover caps.
WARDROBE
9
