NEX PUR SCHRANK

SCHRANKELEMENT AUFSTELLEN 1/2

INSTALLING THE WARDROBE ELEMENT 1/2

Die Verbindungsbeschläge sind in den Seiten, Böden und Rückwänden vormontiert!
The connecting fittings are preassembled in sides, shelves and back panels!
2
8
WARDROBE
!
MONTAGEANLEITUNG // ASSEMBLY INSTRUCTION

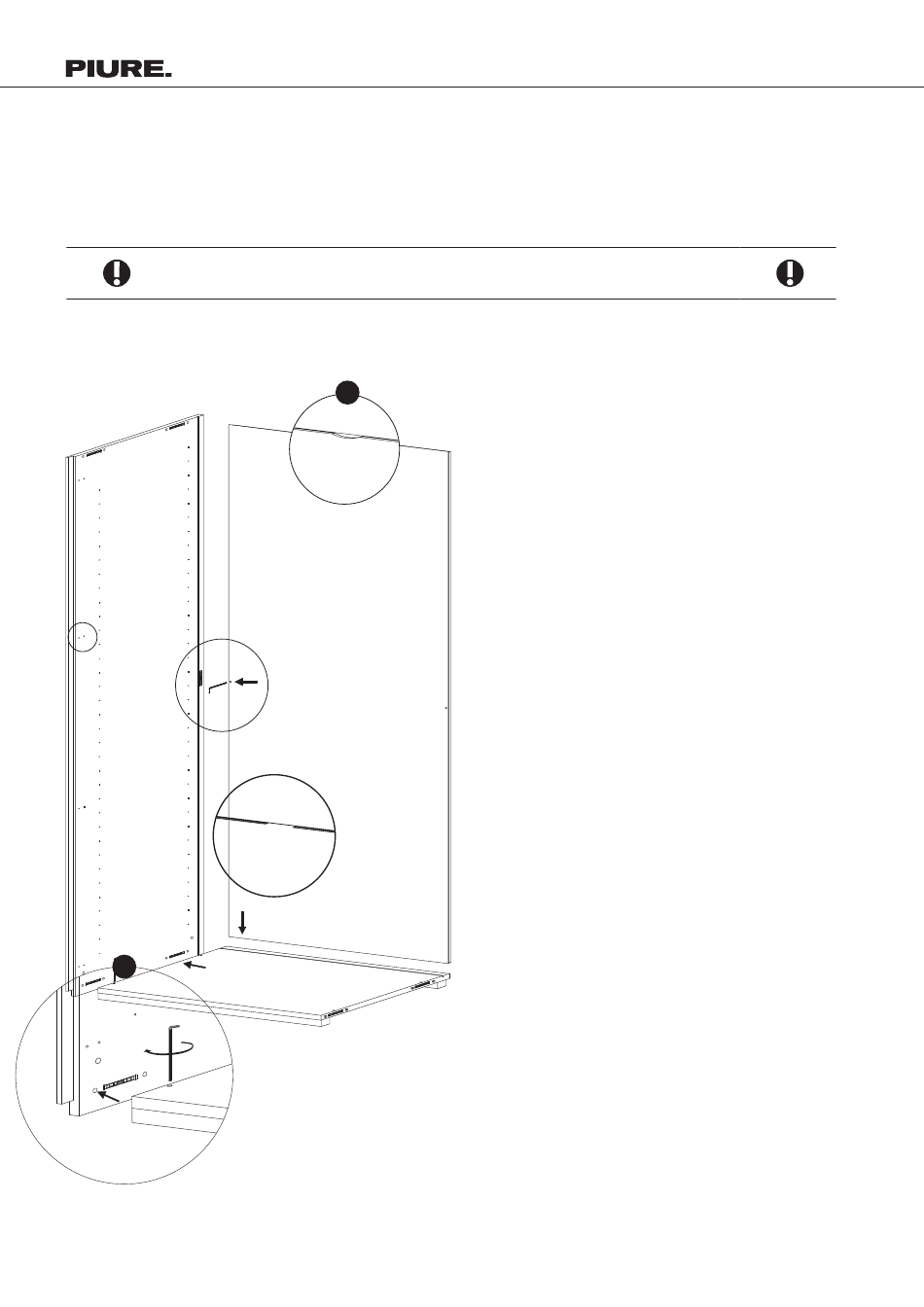

! Die Oberseite der Rückwand kennzeichnet eine
mittige Fräsung der Rückwandkante !
1. Bringen Sie zuerst die Außenseiten in Position
und fixieren Sie sie, bis der untere Elementboden
mit Seiten + Rückwand verbunden ist.
2. Der untere Elementboden ist stirnseitig mit
Stiften zur Positionierung versehen (2). Stecken
Sie den unteren Elementboden mit der Schrank­
seite zusammen und ziehen Sie anschließend die
Verbinder mit einem Inbus Ø 4 mm an.
3. Schieben Sie die Rückwand in die Nut im
unteren Elementboden und der Außen seite.
Anschließend die Verbinder mit einem Inbus
Ø 4 mm anziehen (3).
! The upper side of the back panel is charac­
terised by a milling in the center !
1. First bring the side panels into position
and fix these until the bottom element shelf is
connected to side and back panel.
2. The bottom element shelf provides steal­pins
for the positioning (2). Put together the bottom
element shelf with the side panel. Afterwards
tighten the connecting fittings with an allen key
Ø 4 mm.
3. Slide the back panel into the groove of the
bottom shelf element and side panel. Afterwards
tighten the connecting fittings with an allen key
Ø 4 mm.
